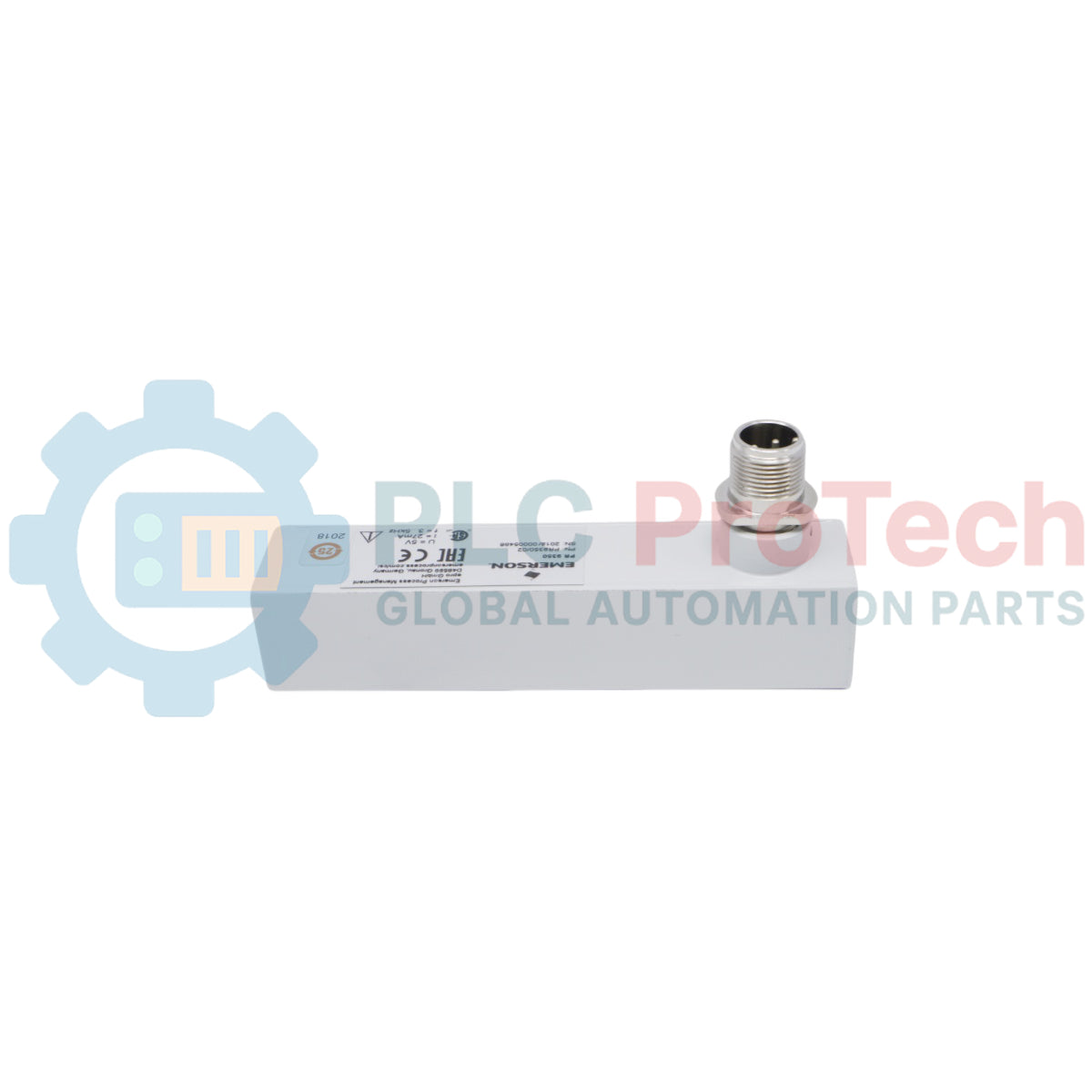

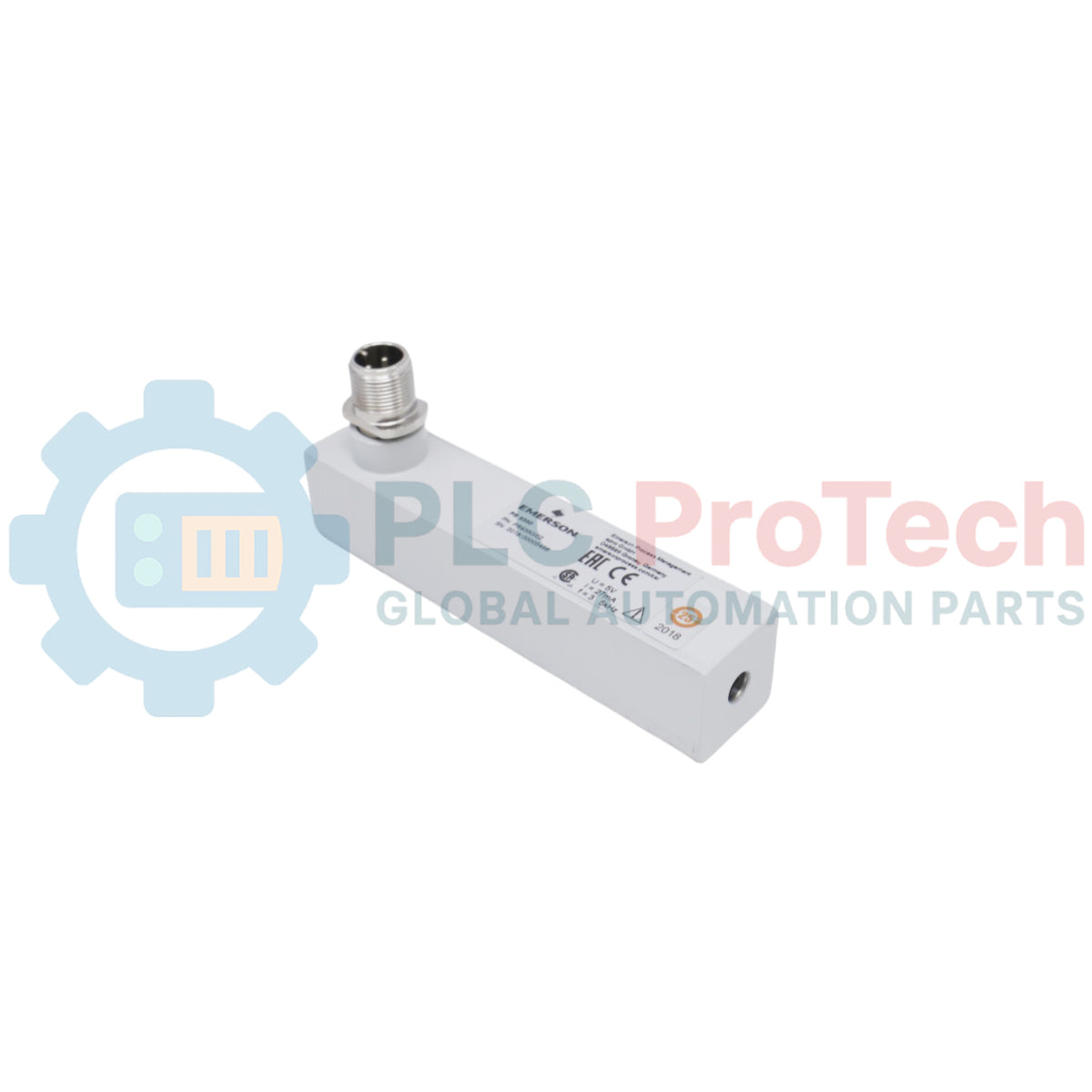

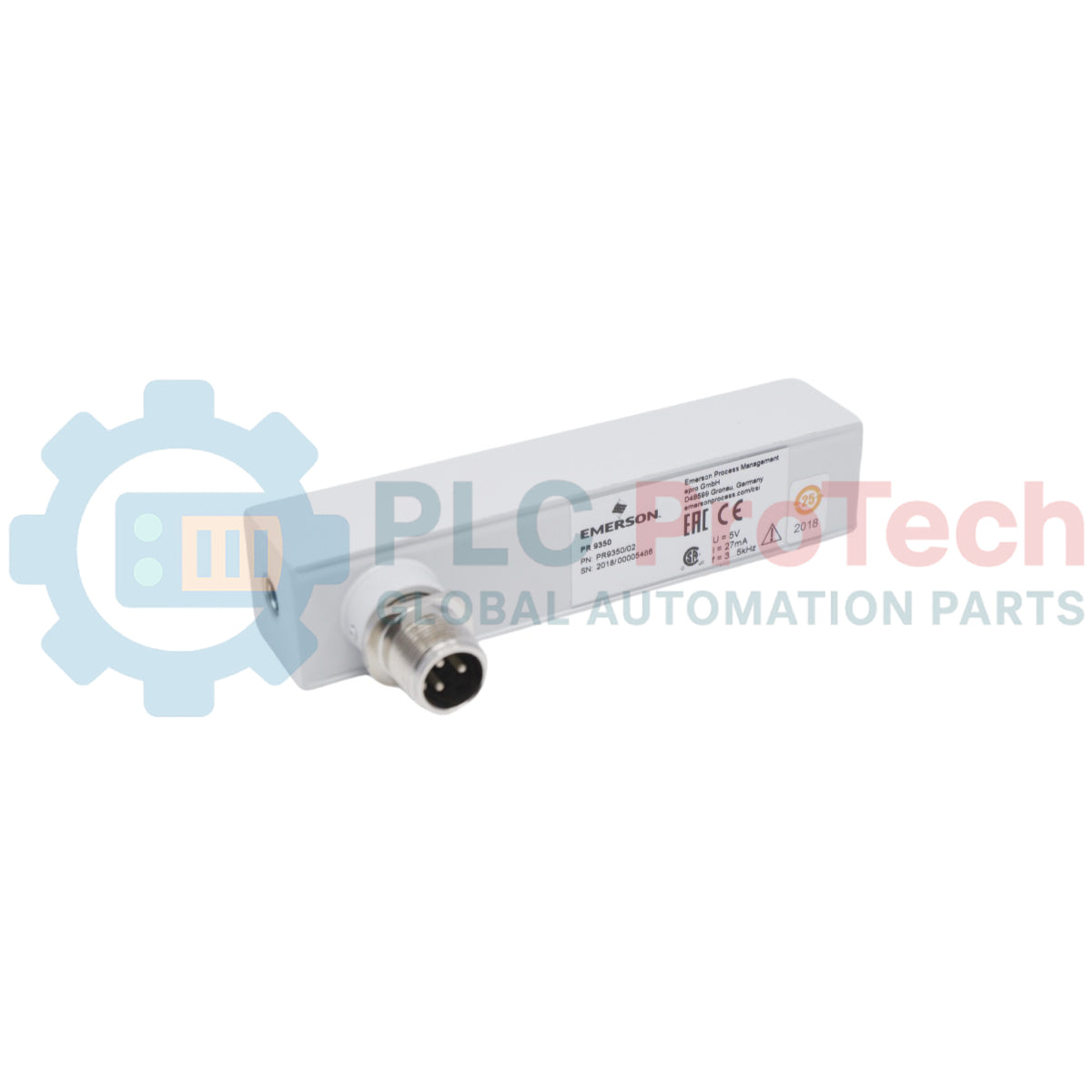

Capteur inductif Emerson PR9350/02 AMS

Capteur inductif Emerson PR9350/02 AMS

Il ne reste que 2 article(s) en stock

  • Fabricant : Emerson

  • N° de produit : PR9350/02

  • Pays d'origine :États-Unis

  • Type de produit : Capteur Inductif

  • Code-barres : 8537101190

  • Paiement : Virement bancaire, Western Union

  • Poids : 255g

  • Dimensions : 108 mm x 127 mm x 65,4 mm

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Voir les détails complets
Description du produit
FAQ
Expédition Retours
Détails supplémentaires
Avis

Description

The Emerson PR9350/02 is a surface contact inductive sensor designed for critical turbomachinery applications such as steam, gas, and hydro turbines, compressors, pumps, and fans. This heavy-duty displacement transducer measures radial and axial shaft dynamic displacement, position, and eccentricity under tough environmental conditions. Operating on a carrier frequency principle with center-tapped windings, the PR9350/02 provides stable position tracking and high precision for industrial machinery protection and condition monitoring.

Features

  • Surface contact inductive design optimized for shaft displacement and eccentricity tracking
  • Robust construction tailored to survive demanding and tough industrial environments
  • Supplied with a matching solenoid plunger featuring an integrated M3 threaded rod
  • Equipped with a reliable electrical interface utilizing an ITT Cannon connector

Applications

  • Radial and axial shaft dynamic displacement measurement
  • Turbomachinery shaft position and eccentricity monitoring
  • Critical protection loops for gas, steam, and hydro turbines
  • Structural or displacement monitoring on large industrial compressors, pumps, and fans

Ordering Information

Model Number Range Sensitivity Linearity Error
PR9350/02 +25 mm 270 mV/V 3.5%

Technical Specifications

Performance & Dynamic Performance

Parameter Specification
Measurement Range +25 mm
Sensitivity 270 mV/V
Linearity Error 3.5%

Electrical Specifications

Parameter Specification
Supply Voltage 5 Vrms
Carrier Frequency 3 to 5 kHz
Capacitance 250 pF (each winding)

Environmental Specifications

Parameter Specification
Operating Temperature Range -20 to 100 degC (-4 to 212 Fahrenheit)
Temperature Error <3%

Physical & Mechanical Specifications

Parameter Specification
Manufacturer Emerson
Weight 255 grams
Dimension A 108 mm
Dimension B 127 mm
Dimension C (with core slug in nominal center or zero position) 65.4 mm
Dimension D 76.2 mm
Dimension E 123.2 mm
Dimension F 25.4 mm
Maximal Diameter 25 mm
Fixing Holes M4
Plunger Thread M3

Connections/Interfaces

Connector / Terminal Function
Cannon Connector CA06COME10SL3S44 Electrical interface connection mapping to internal center tapped windings

Installation Guidelines

  • Use the integrated M4 fixing holes to securely mount the housing block to a stable reference point on the machine casing.
  • Ensure proper mechanical alignment of the solenoid plunger with the M3 threaded rod during setup.
  • Align the core slug to match dimension C (65.4 mm) relative to the sensor frame to reference the true nominal center or zero position.
  • Verify that the carrier frequency of the driver electronics is configured between 3 and 5 kHz to preserve sensitivity and accuracy requirements.
Loading product navigation…
Key Features:
#Displacement Sensors #Inductive Sensors

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Capteur inductif Emerson PR9350/02 AMS

Download Open in new tab

Quels composants sont inclus en accessoires standard avec l'appareil ?
L'appareil comprend un plongeur électromagnétique équipé d'une tige filetée M3, ainsi qu'un connecteur ITT Cannon (modèle CA06COME10SL3S44).

Quelle est la plage de température de fonctionnement certifiée pour le capteur ?
La plage de température de fonctionnement de l'appareil s'étend de -20 °C à 100 °C (-4 à 212 Fahrenheit).

Quelle plage de fréquence porteuse électrique est requise pour faire fonctionner ce capteur ?
Le capteur nécessite une alimentation électrique avec une fréquence porteuse comprise entre 3 et 5 kHz.

Expédition express mondiale

  • Livraison standard : 4 à 6 jours ouvrables via DHL, FedEx et UPS.
  • Expédition express : Expédition le jour même pour les commandes en stock passées avant 14h00 (GMT+8).
  • Couverture mondiale : Service dans plus de 150 pays, avec livraison rapide en Arabie Saoudite et aux Émirats arabes unis.

Retours et garantie

  • Garantie de 30 jours : Retours acceptés pour les produits en stock dans leur emballage d'origine scellé en usine.
  • Garantie de 12 mois : Chaque composant industriel est couvert par notre garantie technique professionnelle.

Les commandes sont traitées et livrées du lundi au vendredi (hors jours fériés).


Pour connaître l'éligibilité complète, les frais de restockage et les détails des retours internationaux, veuillez consulter notre site officiel Politique de remboursement et de retour .
