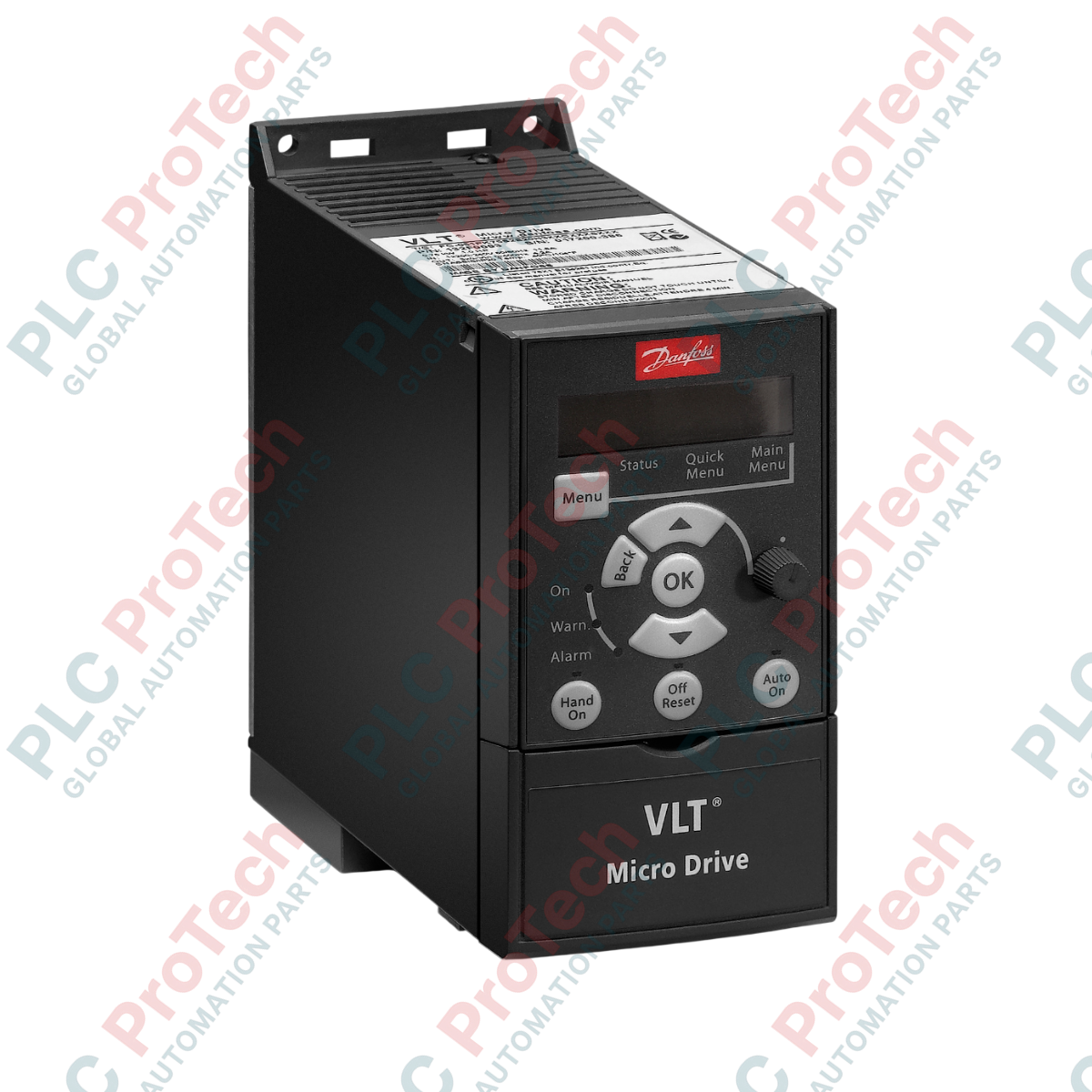

FC-051P2K2T4E20HXBXCXXXSXXX Danfoss VLT Micro Drive FC 51 2.2kW

Présentation du produit

Le FC-051P2K2T4E20HXBXCXXXSXXX (136N8929) est un variateur de fréquence ultra-compact et très efficace de la série Danfoss VLT Micro Drive. Conçu pour une puissance nominale de 2,2 kW (3,0 CV), ce variateur est un choix de premier ordre pour le contrôle des moteurs industriels lorsque l’espace dans le tableau est limité. Il est largement utilisé dans des secteurs tels que l’agroalimentaire, l’emballage et la fabrication textile pour offrir un contrôle précis de la vitesse et du couple des moteurs AC triphasés. Le FC-051P2K2T4E20HXBXCXXXSXXX est conçu pour durer, avec des circuits imprimés revêtus pour résister aux environnements industriels difficiles, prolongeant ainsi significativement la durée de vie du variateur et réduisant le coût total de possession grâce aux économies d’énergie et à la réduction de l’usure mécanique.

Décomposition du suffixe

Les capacités spécifiques de ce VLT Micro Drive sont définies par sa configuration détaillée, garantissant qu’il répond exactement aux exigences de l’application :

• P2K2 : Indique une puissance nominale de 2,2 kW (3,0 CV).

• T4 : Conçu pour une alimentation triphasée entre 380 et 480 VAC.

• E20 : Indice de protection IP20 (châssis), optimisé pour un montage dans une armoire de commande protégée.

• HX : Version sans filtre RFI, adaptée aux environnements où le filtrage externe est géré ou dans les installations où il faut minimiser les courants de fuite haute fréquence.

• B : Frein intégré, permettant de connecter le variateur à une résistance de freinage pour une décélération rapide et la gestion de l’énergie régénérative.

• C : PCB revêtu, offrant une couche protectrice contre l’humidité, la poussière et les contaminants chimiques.

• X (LCP) : Unité standard fournie sans panneau de commande local (LCP) ; nécessite un LCP externe ou une interface logicielle pour la mise en service.

Caractéristiques techniques

FAQ techniques

Comment programmer le FC 51 s’il est livré sans panneau de commande local (LCP) ?

Comme ce modèle porte le suffixe "X" pour le LCP, vous pouvez le programmer à l’aide d’un module LCP 11 (sans potentiomètre) ou LCP 12 (avec potentiomètre) séparé. Vous pouvez également utiliser le logiciel de configuration Danfoss MCT 10 via le port RS485 intégré pour des configurations de paramètres plus complexes.

Quel est l’avantage du PCB revêtu pour ce variateur de 2,2 kW ?

Le suffixe "C" indique que les circuits imprimés sont traités avec un revêtement conforme. Cela protège l’électronique contre la corrosion et les courts-circuits dans des environnements à forte humidité ou poussières conductrices, fréquents dans les ateliers de travail du bois ou les usines chimiques.

Ce variateur nécessite-t-il un filtre RFI externe pour un usage industriel ?

En tant que modèle "HX", il ne possède pas de filtre RFI intégré. Bien qu’il fonctionne parfaitement, un filtre RFI externe peut être nécessaire pour respecter certaines normes CEM (Compatibilité Électromagnétique) si le variateur est installé à proximité d’équipements électroniques sensibles ou dans des zones résidentielles/commerciales.

Guide d’ingénierie et d’installation

• Stratégie de montage compact : Le VLT Micro Drive permet un montage côte à côte réel. Vous pouvez installer plusieurs unités FC-051P2K2T4E20HXBXCXXXSXXX directement les unes à côté des autres sans espace d’air, réduisant ainsi considérablement la taille de votre armoire électrique. Veillez à laisser au moins 100 mm d’espace libre au-dessus et en dessous du variateur pour un refroidissement par convection naturelle.

• Connexion de la résistance de freinage : Pour utiliser le frein intégré sur des charges à forte inertie ou pour des arrêts rapides, connectez une résistance de freinage externe aux bornes R+ et R-. Assurez-vous que la résistance est dimensionnée selon la puissance de 2,2 kW et le cycle de service de votre application afin d’éviter la surchauffe du circuit de freinage.

• Blindage et mise à la terre des câbles : Pour la version "HX", une mise à la terre correcte est essentielle. Utilisez des câbles moteurs blindés et assurez-vous que la tresse de blindage est fixée à la plaque de découplage du variateur avec une connexion à 360 degrés. Cela minimise les interférences électromagnétiques et garantit un fonctionnement stable du variateur et des capteurs à proximité.
