Carte de commande de turbine GE DS3820AIQA1A1A Mark IV

Description

La DS3820AIQA1A1A est une carte spécialisée de régulation des processus et de surveillance matérielle développée pour la séquence de commande de turbine Speedtronic Mark IV. Cet ensemble de circuits auxiliaire traite les variables critiques des machines au sein de structures complexes de contrôleurs logiques programmables (PLC), en protégeant les paramètres afin de maintenir les limites de fonctionnement des principales installations industrielles à turbine.

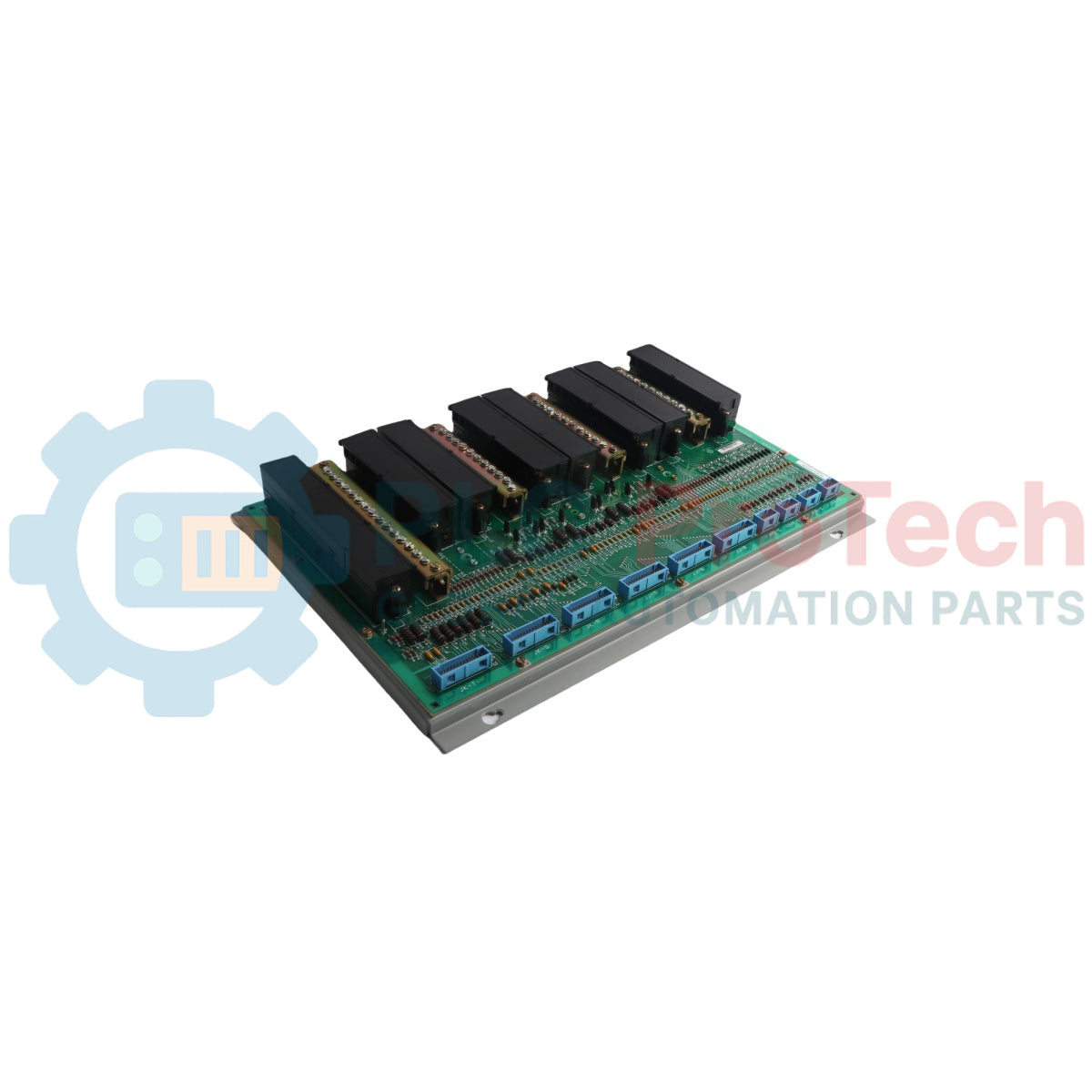

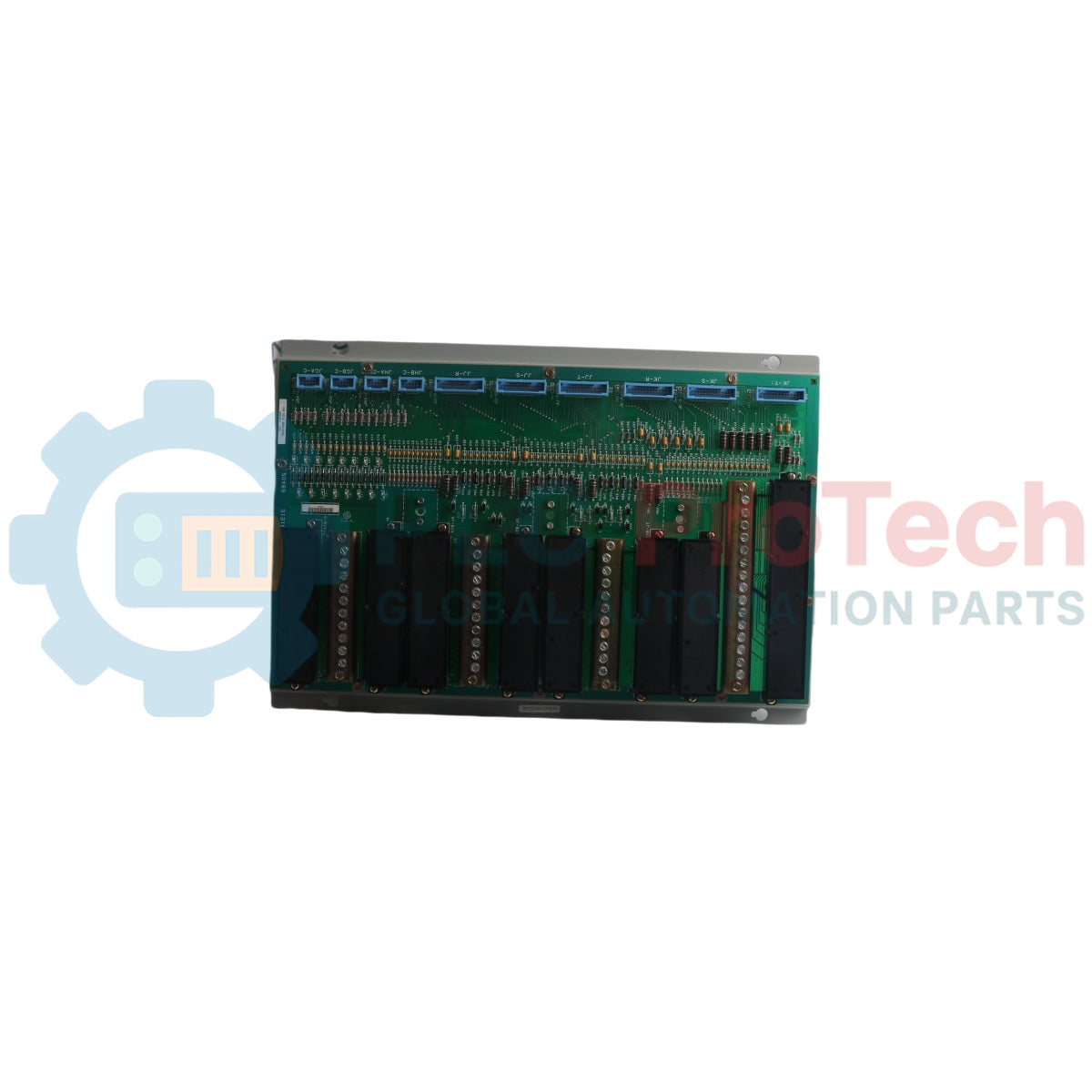

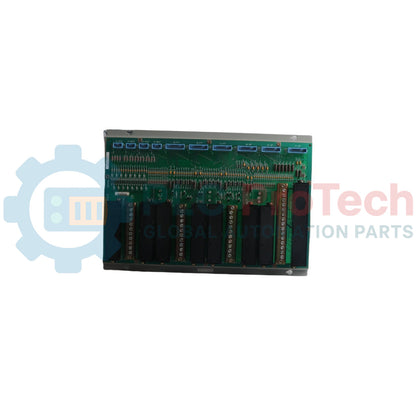

La configuration fondamentale de la DS3820AIQA1A1A s’appuie sur de vastes réseaux de répartition des composants pour assurer une commande électronique à faible dérive. La disposition de la carte repose sur onze transistors semi-conducteurs distincts destinés à modifier et amplifier les lignes de commande électriques, ainsi que sur une matrice de diodes de protection comprenant 32 grandes diodes rouge vif, 16 grandes diodes jaune vif et 65 petites diodes bleu turquoise chargées de sécuriser les trajectoires d’énergie unidirectionnelles. Le routage haute densité de la carte est assuré par 65 résistances miniatures de couleur claire et 16 grandes résistances noires conçues pour supprimer les surtensions. Pour son installation structurelle, la carte comporte quatre plateformes métalliques intégrées montées entre huit grands blocs rectangulaires noirs ; trois plateformes portent douze vis de fixation, tandis que la quatrième en intègre dix-sept. Les trames de données de communication carte à carte en temps réel sont distribuées au moyen de quatre petits connecteurs mâles bleus à 10 broches et de six connecteurs d’interface mâles bleus plus grands à 26 broches, reliant étroitement l’ensemble aux panneaux de commande voisins.

Caractéristiques

• Interconnexion de signaux haute densité : équipée de 4 bornes de connexion mâles bleues à dix broches et de 6 bornes mâles bleues à vingt-six broches afin de coordonner un transfert de données sans erreur avec les réseaux de circuits environnants.
• Matrice de suppression à diodes haute capacité : comprend 113 diodes spécialisées à code couleur pour réguler strictement le sens du courant et isoler les circuits principaux des boucles de rétroaction électrique.
• Limites robustes de protection thermique : conçue pour résister à des contraintes environnementales variables, garantissant un fonctionnement continu dans des environnements industriels automatisés très exigeants.
• Ancrage par vis structurelles rigides : intègre quatre plateformes métalliques supportant de nombreuses vis afin de relier solidement les circuits de traitement principaux à la plaque de base du châssis.

Applications

• Commande industrielle de turbines à gaz et à vapeur : Configurée comme une carte de commande haute fiabilité au sein des panneaux Speedtronic pour gérer en continu les boucles de vitesse des turbines.
• Synchronisation avec le réseau de production d’électricité : Traite les diagnostics d’équilibrage de charge et les signaux de suivi afin de garantir la sécurité des opérations mécaniques dans les grandes centrales électriques.
• Commande automatisée de production à grande échelle : Fonctionne au sein des architectures industrielles centrales d’API afin de stabiliser les lignes de traitement à haute capacité et les circuits des machines périphériques.

Spécifications techniques

Connexions/Interfaces

Directives d’installation

• Isolation du panneau principal : Avant d’inspecter, d’insérer ou d’entretenir le module, vérifiez que tous les circuits de distribution d’alimentation haute tension et de niveau logique sont complètement déconnectés et consignés.
• Mise en œuvre de la protection contre les décharges électrostatiques : Le personnel de maintenance doit fixer un bracelet antistatique ESD vérifié et relié à la terre avant d’ouvrir l’emballage de protection ou de toucher les résistances et transistors montés sur la carte.
• Mise en place du châssis rigide : Guidez l’ensemble à l’aide des deux fines bordures métalliques extérieures, en alignant correctement la carte dans le rail du rack avant de serrer les fixations du panneau dans les orifices de vissage correspondants.
• Connexion du câble d’interface : Connectez directement les ensembles de connecteurs en nappe à 10 et 26 broches aux bornes d’interface mâles bleues, en veillant à ce que toutes les broches de guidage physiques soient correctement verrouillées afin d’éviter les défauts de cheminement sous fortes vibrations.
