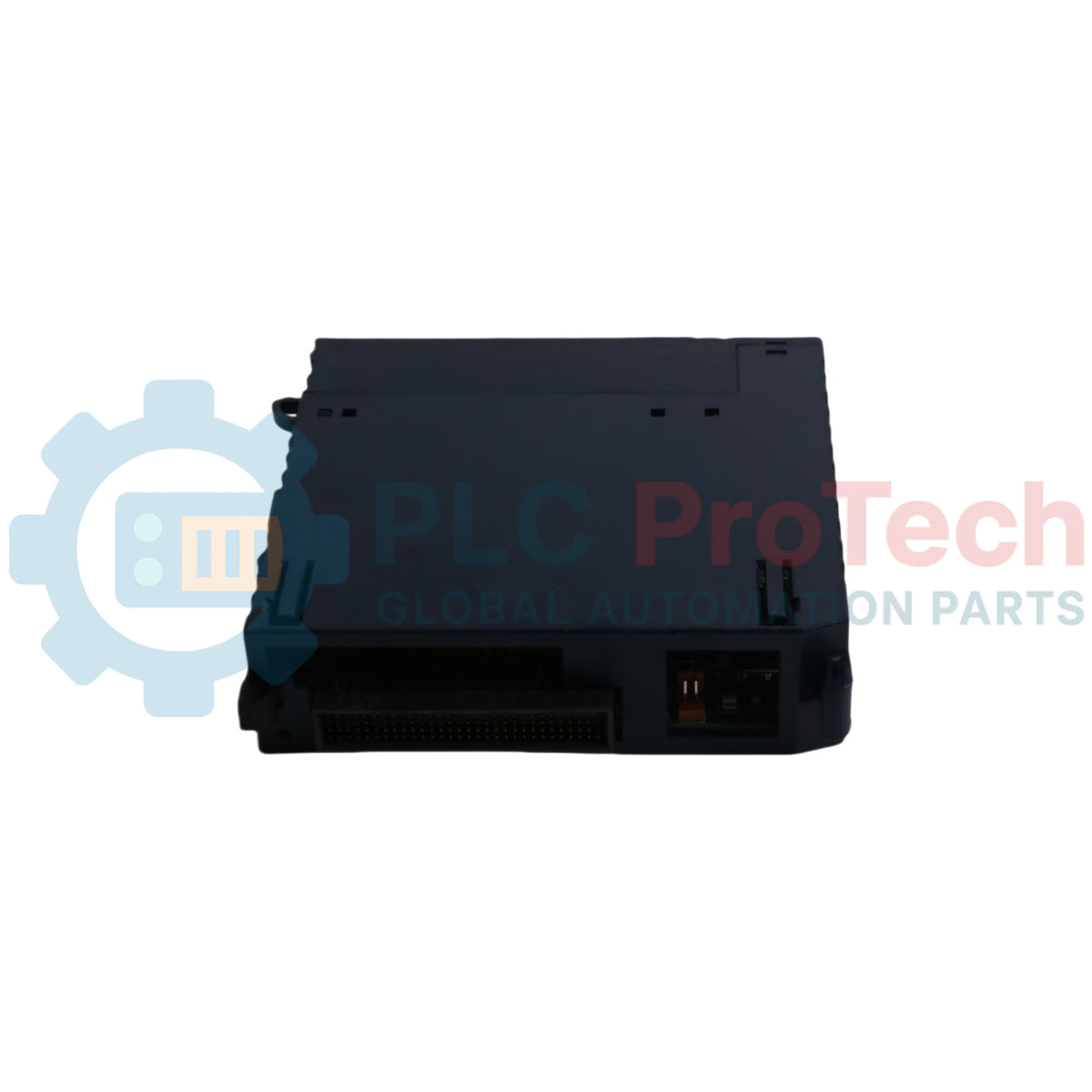

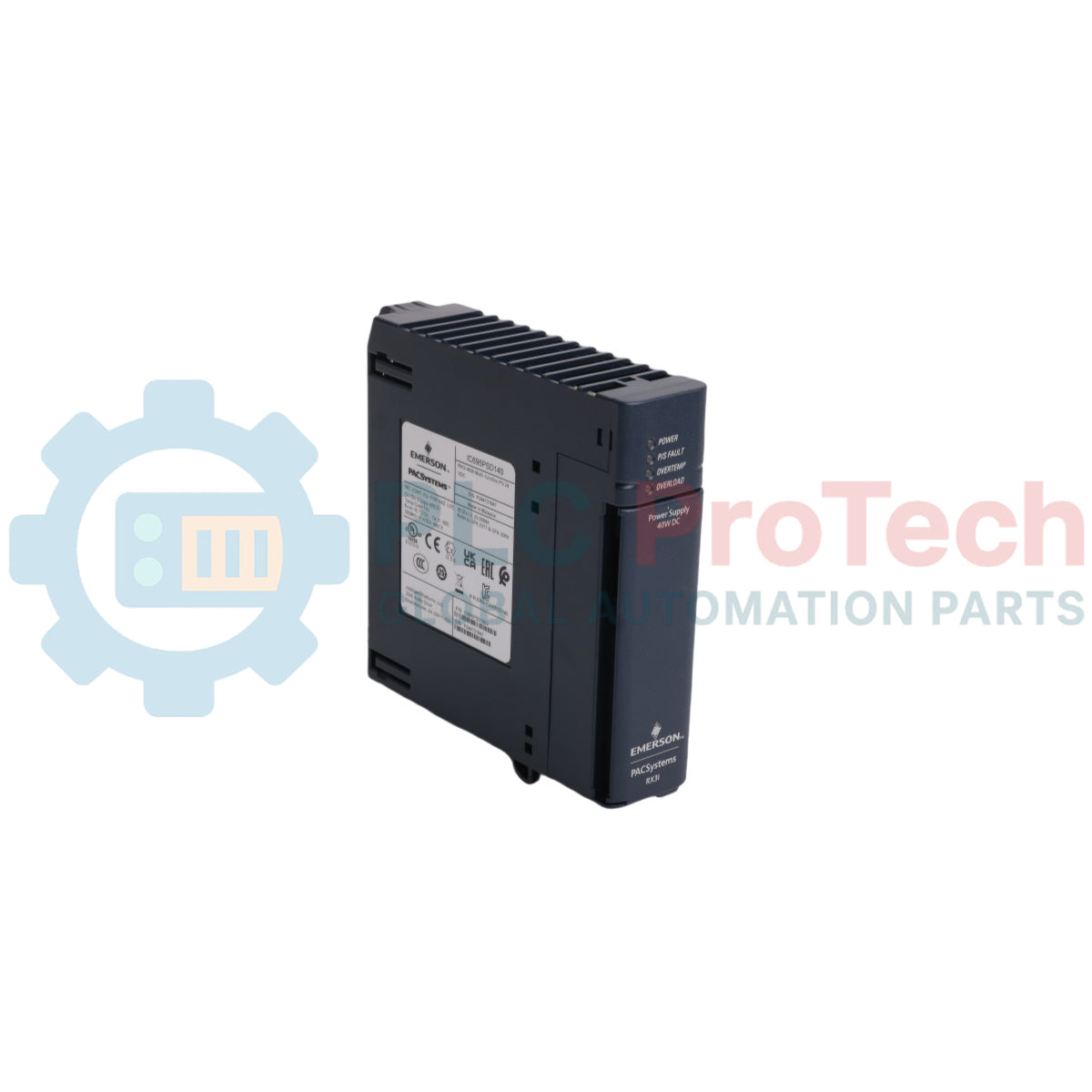

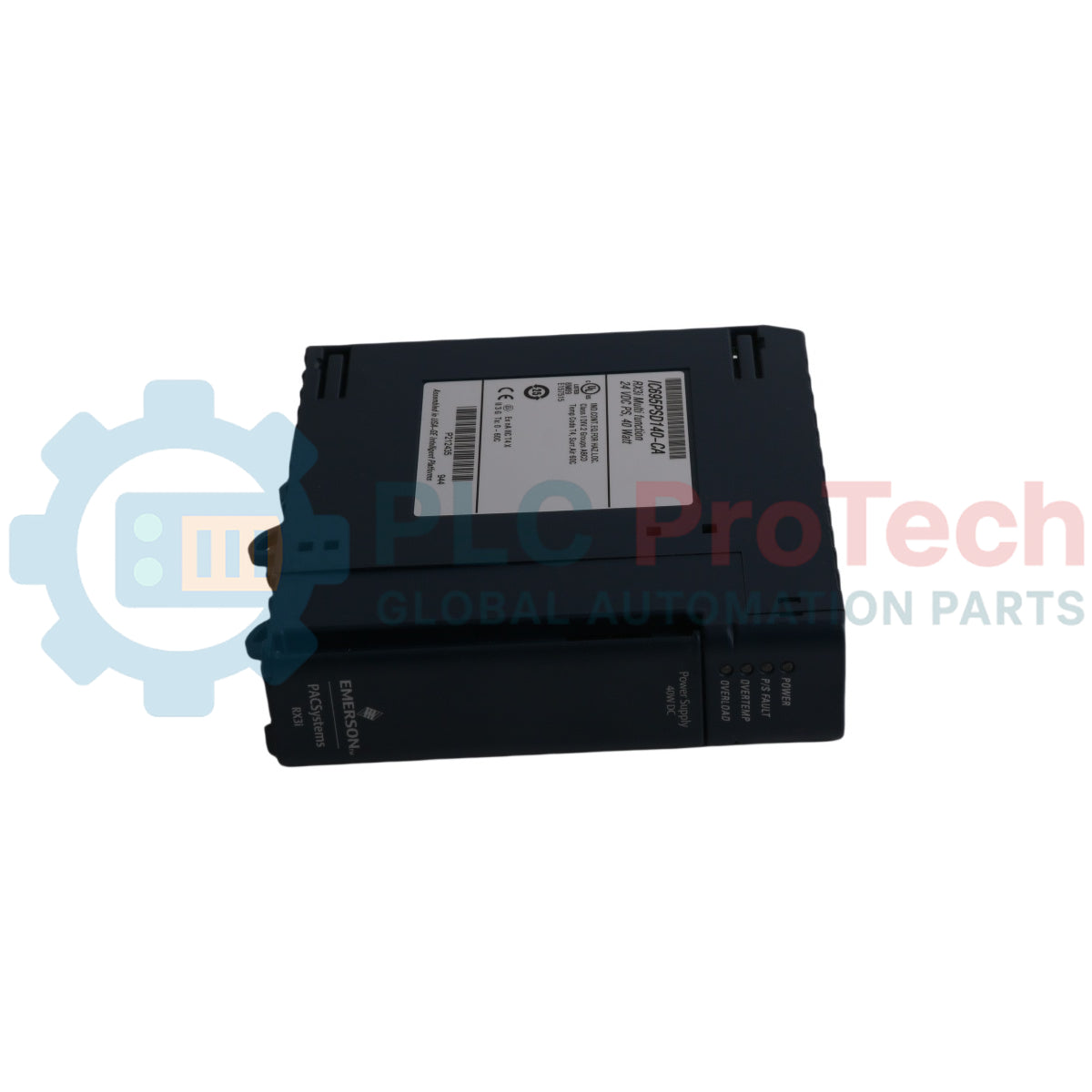

GE Fanuc IC695PSD140 alimentation polyvalente PACSystems RX3i
SKU IC695PSD140
En stock
No reviews
Garantie 12 mois
Retours gratuits sous 30 jours
Fabricant :
General Electric
N° de produit :
IC695PSD140
Pays d'origine :États-Unis
Type de produit :
Alimentation électrique
Code-barres :
8537101190
Paiement :
Virement bancaire, Western Union
Poids :
250g
Dimensions :
3,5 cm x 13,5 cm x 13,5 cm
Port d'expédition :
Xiamen
Garantie :
12 mois
Description
Le module d’alimentation polyvalente fonctionne comme une source dédiée de distribution électrique du châssis, conçue pour les systèmes industriels à haute disponibilité. L’IC695PSD140 convertit une tension d’entrée non régulée de 18 à 30 V CC en trois rails de sortie stables pour alimenter la logique interne du fond de panier et les composants côté terrain. Conçu pour être compatible avec la structure de la plate-forme matérielle PACSystems RX3i, ce composant s’intègre directement dans un assemblage de fond de panier universel et fournit l’alimentation aux contrôleurs de logique de processus et aux nœuds de racks d’extension. L’appareil prend en charge des configurations avancées, notamment les réseaux à partage de charge et les déploiements redondants actifs, ce qui le rend adapté aux applications d’infrastructure critique telles que la distribution électrique des centrales, les lignes d’assemblage automobile et les stations de traitement continu des eaux usées.
Caractéristiques
Fournit trois sorties de tension internes : un rail de +5,1 V CC, un rail de +3,3 V CC et une sortie de +24 V CC dédiée à l’alimentation des circuits de modules de relais externes.
Prend en charge une installation mult imodule redondante double ou avec partage de charge, avec jusqu’à quatre alimentations identiques fonctionnant dans un même assemblage de fond de panier.
Équipé de diagnostics en façade, notamment de voyants d’état dédiés indiquant la présence de tension, les défauts matériels généraux, la surchauffe interne et les anomalies du circuit de charge.
Dispose d’une conception intégrée à verrouillage matériel qui éteint complètement le module en cas de surcharge afin de protéger les unités de traitement adjacentes.
Comprend un interrupteur à bascule physique situé derrière une porte de protection sur le panneau avant, permettant de commuter les sorties de l’alimentation sans interrompre les arrivées secteur.
Applications
Boîtiers de distribution électrique redondante
Plate-formes de châssis principaux et d’extension PACSystems RX3i
Nœuds de systèmes de commande avec partage de charge
Réseaux de pilotes de relais de sortie de terrain haute densité
Spécifications techniques
Paramètre
Valeur de configuration et de caractéristique nominale
Fabricant
GE Fanuc
Modèle
IC695PSD140
Plate-forme de la série
PACSystems RX3i
Type de produit
Alimentation polyvalente
Tension nominale
24 V CC
Plage de tension d’entrée
18 à 30 V CC
Consommation électrique d’entrée
60 watts maximum à pleine charge
Puissance de sortie maximale
40 W au total (rails 5,1 VCC et 3,3 VCC combinés)
Courant de sortie 5,1 VCC
0 à 6 A (30 W maximum)
Courant de sortie 3,3 VCC
0 à 9 A (30 W maximum)
Limites du courant d’appel
4 A maximum pendant 100 millisecondes
Ondulation et bruit de sortie
50 mV maximum sur tous les chemins de sortie
Temps d’interruption avec maintien
Durée maximale de 10 ms
Barrière d’isolation
Aucune
Seuils de sécurité contre les surintensités
5,1 VCC limité à 7 A ; 3,3 VCC limité à 10 A
Capacité des bornes de câblage
Accepte des câbles en cuivre de calibre 14 à 24 AWG
Courant nominal des bornes
6 A max.
Regroupement maximal de racks
Jusqu’à 4 modules par ensemble de fond de panier universel
Connexions et interfaces
Repère d’alignement des bornes
Affectation du câblage fonctionnel
+
Liaison 1 de la borne d’entrée CC positive
+
Liaison 2 de la borne d’entrée CC positive (option de connexion en cascade)
-
Liaison 1 de la borne d’entrée CC négative
-
Liaison 2 de la borne d’entrée CC négative (option de connexion en cascade)
Symbole de mise à la terre (haut)
Connexion de référence du boîtier de mise à la terre du châssis principal
Symbole de mise à la terre (bas)
Chemin de retour de protection interne secondaire
Symbole de surtension
Point de liaison de déconnexion interne MOV contre les surtensions
Directives d’installation
Insertion du module dans le fond de panier : Alignez les rails du module d’alimentation directement sur les guides de logement dédiés d’un fond de panier universel PACSystems RX3i. Faites glisser fermement le module vers l’arrière jusqu’à ce que le connecteur arrière soit entièrement engagé dans les connecteurs du fond de panier.
Câblage des bornes et couple de serrage : Dénudez les fils de cuivre de terrain entrants de calibre 14 à 22 AWG, prévus pour des environnements à 75 °C. Insérez un seul conducteur dans chaque cage de bornier et serrez les bornes à vis intégrées au couple standard de 0,5 N-m (4,4 lb-po).
Alignement de polarité redondante : Lorsque plusieurs modules sont regroupés sur une seule source CC externe, maintenez une polarité de connexion identique sur chaque alimentation active. Toute différence de potentiel entre la terre ou les lignes d’entrée entraînera des dommages à la machine ou le déclenchement immédiat de défauts.
Déconnexion de protection contre les surtensions : Pour les procédures de test Hi-pot du système, retirez la barrette de pontage installée par l’utilisateur qui relie le chemin de borne inférieur à la terre du châssis. Réinstallez cette barrette de mise à la terre immédiatement après le test afin de rétablir les boucles internes de protection contre les surtensions.
FAQ
Ce module d’alimentation peut-il être combiné avec une unité IC695PSD040 en mode redondant ?
Non, cette alimentation est strictement incompatible avec les modules IC695PSD040 ou IC695PSA040 lorsqu’ils sont utilisés en configuration redondante ou à capacité accrue. Toute tentative de combiner ces modèles peut entraîner de graves dommages matériels.
Quel est le comportement opérationnel continu de l’unité lorsqu’une surintensité se produit ?
Lorsqu’une surcharge ou un court-circuit de sortie est détecté, l’alimentation effectue automatiquement un arrêt de protection et se verrouille à l’arrêt. Pour effacer cet état de défaut verrouillé et redémarrer les sorties, l’alimentation d’entrée principale doit être complètement coupée puis rétablie.
Que signifie un voyant ambre sur le voyant POWER du panneau avant principal ?
Un voyant POWER ambre indique que la tension d’entrée principale est correctement appliquée aux bornes d’entrée du module, mais que l’interrupteur intégré ON/OFF du panneau avant est toujours en position d’arrêt.
Ce module d’alimentation polyvalent est-il compatible avec les réseaux de distribution flottants ou mis à la terre positivement ?
Non, ce module présente une conception électrique non isolée et est explicitement incompatible avec les réseaux industriels de distribution électrique flottants ou mis à la terre positivement.
