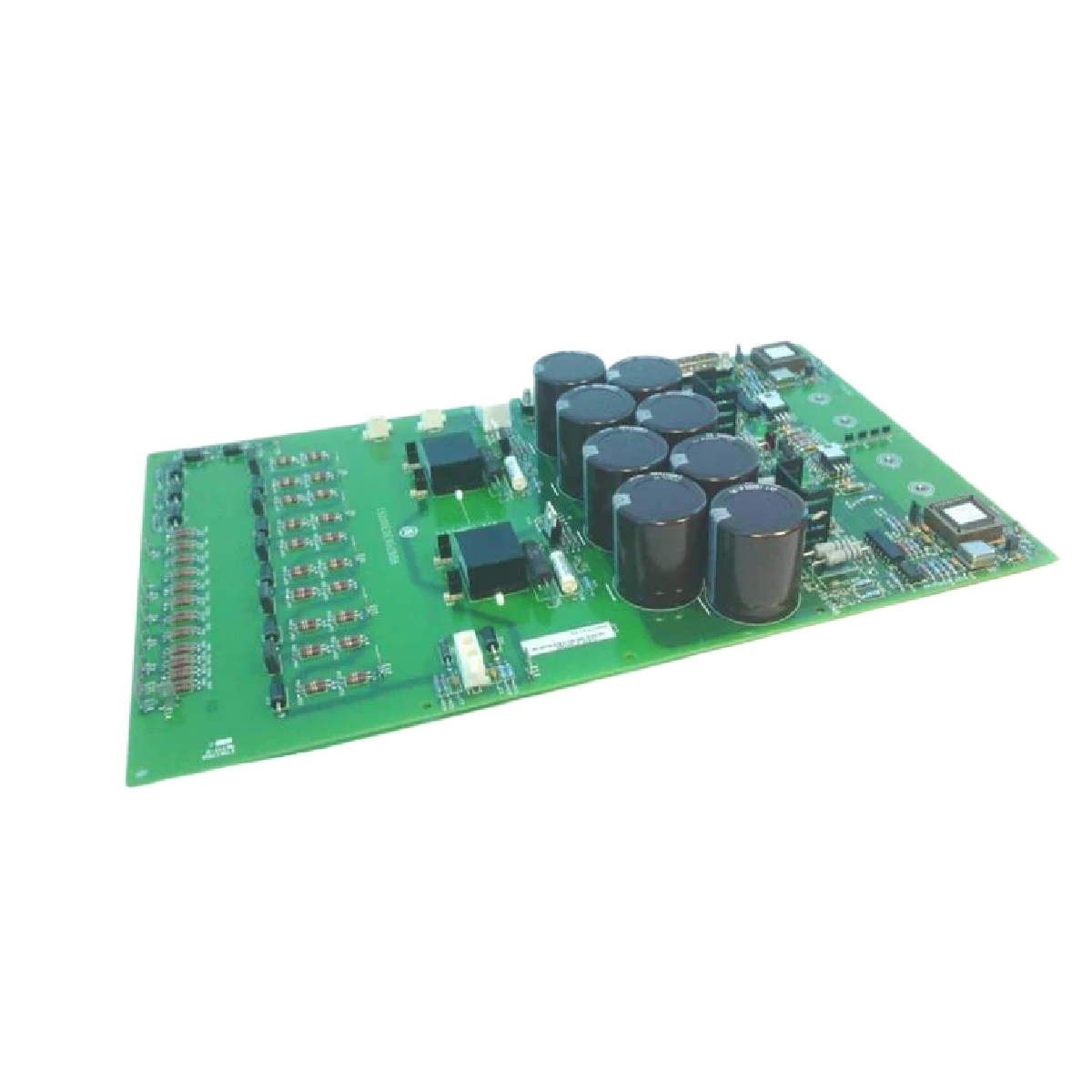

GE IS200EDEXG1B EX2100 Module d’excitation et de désactivation

Description

La IS200EDEXG1B est une carte de pont de désexcitation et de protection utilisée au sein de la plateforme de commande de l’excitation GE EX2100. Elle est conçue pour dissiper en toute sécurité l’énergie stockée dans l’inductance du champ du générateur lors des événements de désexcitation et fournit des fonctions de protection pour le système d’excitation. La carte fonctionne conjointement avec les cartes EMIO et EXTB, la carte EXTB fournissant l’alimentation et les signaux de commande tout en prenant en charge les fonctions de commande de la désexcitation.

Le General Electric IS200EDEXG1B reçoit une alimentation de fonctionnement de 24 VCC et est généralement installé dans une armoire auxiliaire équipée d’un système de désexcitation à redresseur commandé au silicium (SCR). Lors d’un événement de désexcitation commandé, le SCR établit un chemin de conduction à travers l’inductance de décharge du champ, permettant au courant de champ de décroître et à l’énergie magnétique stockée de se dissiper. Si la commande de déclenchement du SCR devient indisponible, la carte intègre une protection contre le déclenchement par surtension au moyen d’une chaîne de diodes de claquage reliée entre les circuits de grille et d’anode.

En tant qu’élément de l’architecture de commande de l’excitation EX2100, le module prend en charge les fonctions de protection du générateur en assurant une décharge contrôlée du champ lors des arrêts normaux et des conditions de défaut. Des capteurs de conduction à effet Hall montés dans un noyau circulaire en acier permettent de surveiller le courant pendant les opérations de désexcitation.

Caractéristiques

• Conçu pour les systèmes de commande de l’excitation GE EX2100
• Fait office de pont de désexcitation et de carte de protection
• Prend en charge la désexcitation basée sur des SCR
• Dissipe l’énergie stockée dans le champ du générateur
• Fonctionne avec les cartes de commande EMIO et EXTB
• Alimenté par une source de 24 VCC
• Comprend des capteurs de conduction à effet Hall
• Assure une protection contre le déclenchement des thyristors SCR par surtension
• Équipé de six cavaliers configurables
• Équipé de deux connecteurs à broches en D pour l’intégration au système
• Installé dans une armoire d’excitation auxiliaire

Applications

• Systèmes de commande de l’excitation des générateurs
• Installations de production d’électricité du réseau
• Installations industrielles de turbines-générateurs
• Systèmes d’excitation de turbines à vapeur
• Systèmes d’excitation de turbines à gaz
• Systèmes de protection des générateurs synchrones
• Projets de modernisation de centrales électriques
• Ensembles d’armoires d’excitation EX2100

Spécifications techniques

Connexions/interfaces

Directives d’installation

• Montage dans l’armoire : Installez la carte dans son emplacement prévu dans l’armoire auxiliaire EX2100, en veillant à son alignement mécanique correct et à son raccordement aux interfaces du fond de panier.
• Câblage et connexions : Connectez fermement les deux câbles d’interface à broches en D afin d’établir les liaisons de communication appropriées avec les cartes EMIO et EXTB.
• Configuration des cavaliers : Vérifiez et configurez les cavaliers réglables JP1 à JP6 en stricte conformité avec les exigences de conception du système décrites dans le guide d’utilisation GEH-6632 avant la mise sous tension.
• Précautions contre les décharges électrostatiques (ESD) : Manipulez le module à l’aide de bracelets antistatiques industriels standard et d’un emballage conforme aux exigences ESD afin d’éviter d’endommager les composants sensibles au niveau de la carte.
• Refroidissement et ventilation : Assurez-vous que les voies de ventilation de l’armoire auxiliaire sont dégagées afin de favoriser une convection thermique adéquate autour des composants SCR et de l’inductance.
