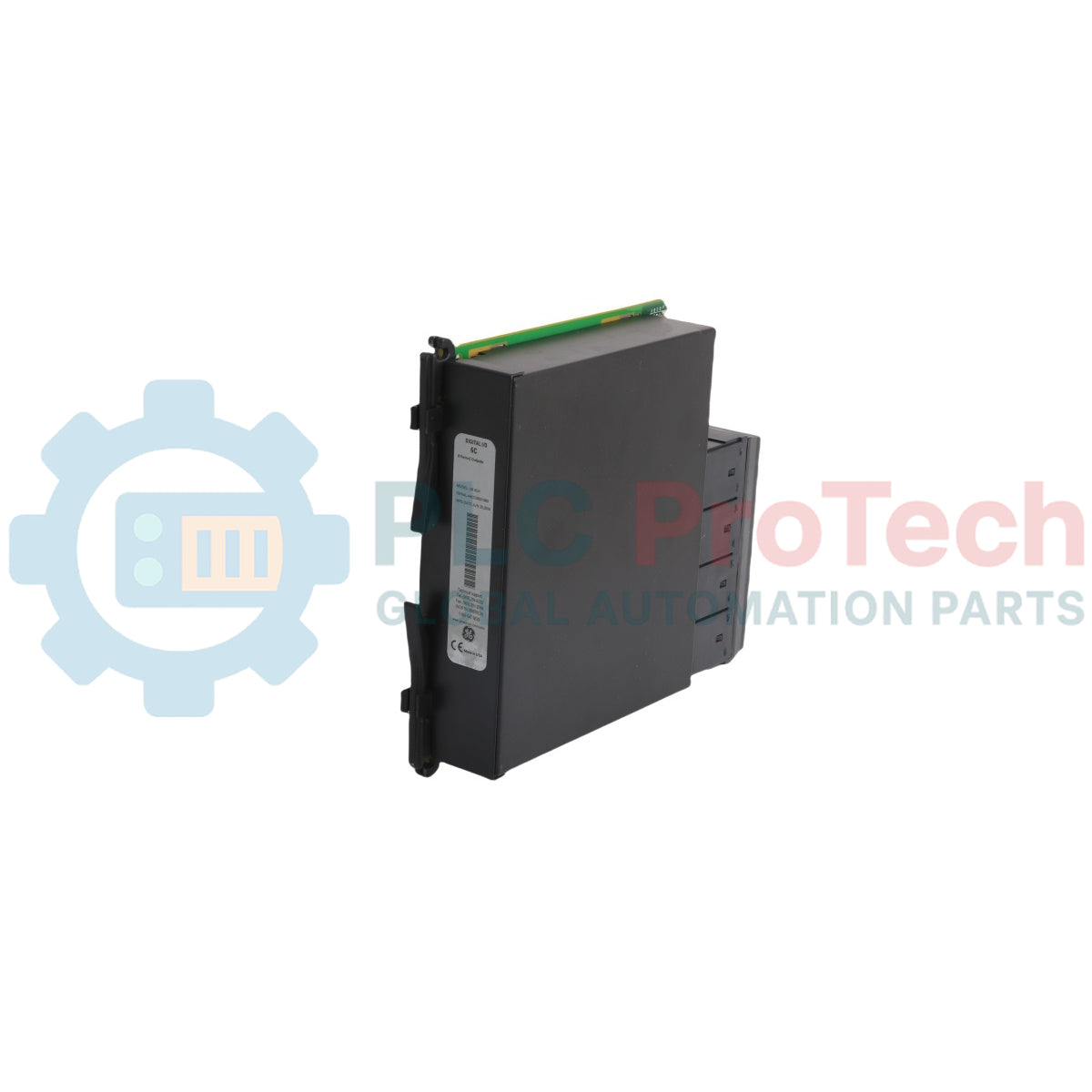

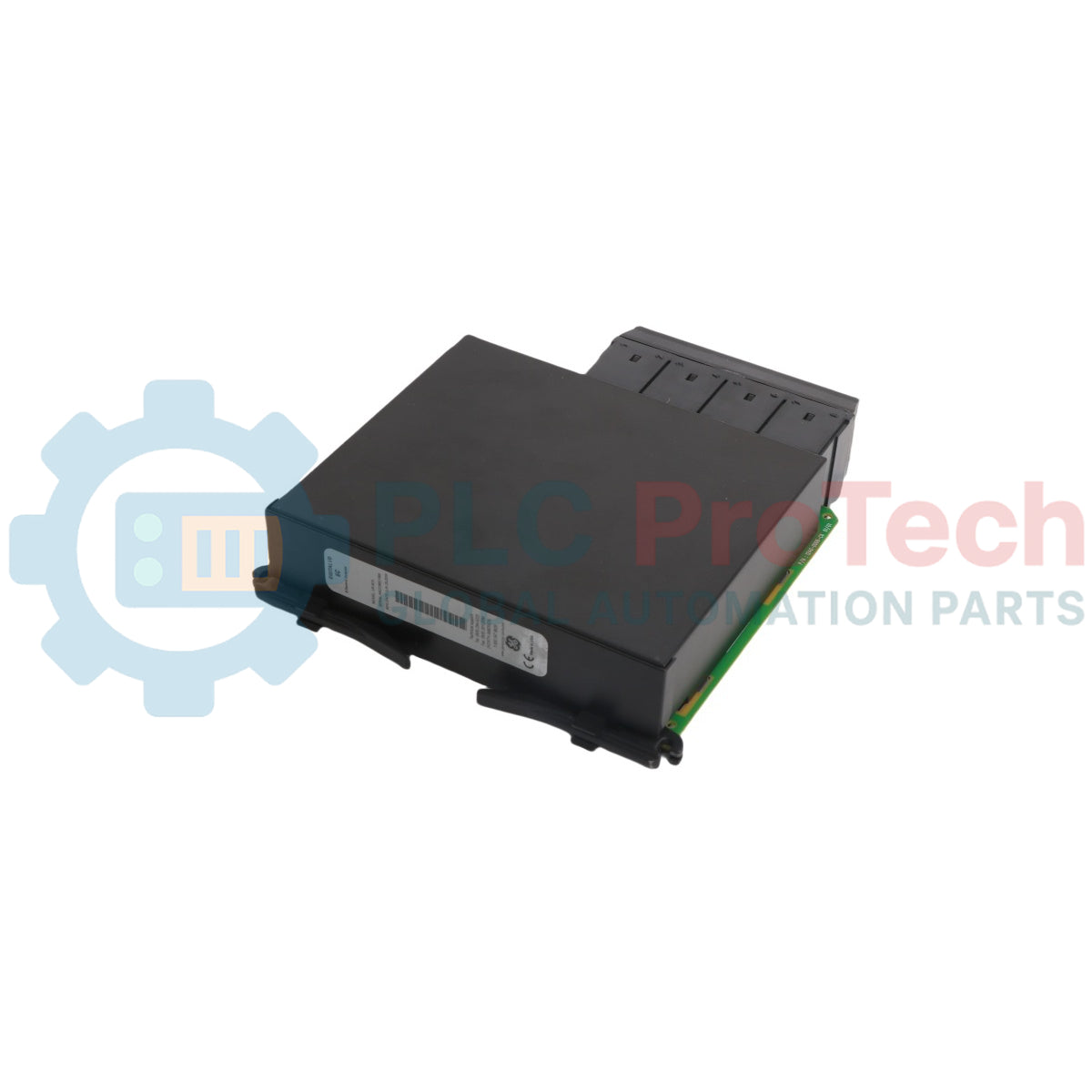

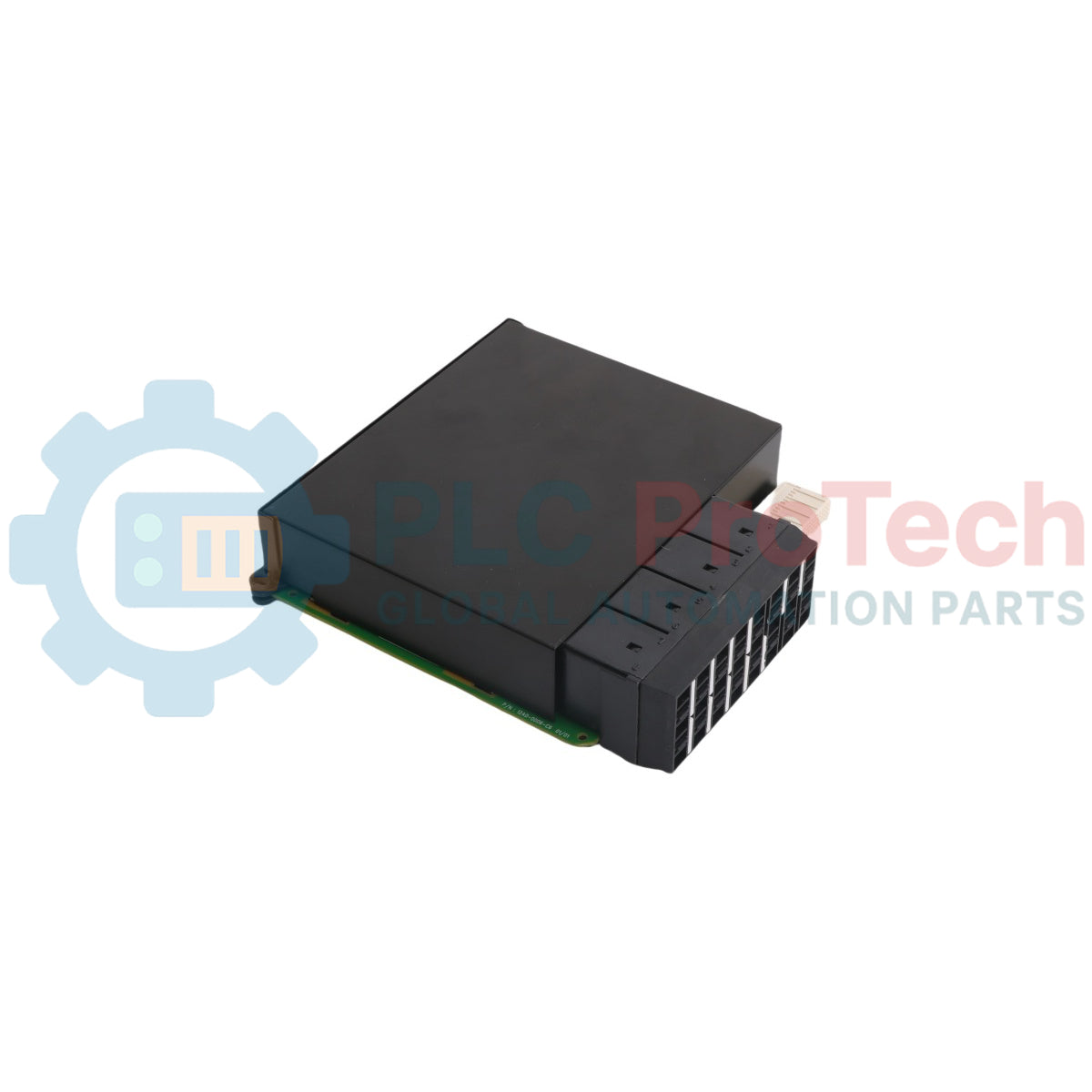

Module d’E/S numérique de la série de relais universels GE Multilin UR-6CH

Description

Le UR-6CH (UR6CH) est un module d’E/S numériques d’extension conçu pour les plateformes de protection de la série Universal Relay (UR) de General Electric. Ce module fournit une extension locale des commandes et de la télémétrie en ajoutant des sorties de commande dédiées pour l’interface avec les appareillages de commutation auxiliaires, les disjoncteurs et les systèmes de surveillance. Équipé de l’option de configuration 6C, le matériel comporte 8 sorties numériques Form-C configurées en contacts inverseurs unipolaires bidirectionnels (SPDT), permettant une commutation à deux états via un point commun partagé entre un contact normalement fermé (NC) et un contact normalement ouvert (NO).

Fonctionnant comme une option matérielle installable sur site au sein de l’architecture de châssis modulaire évolutive Universal Relay, cette carte étend les capacités d’automatisation des postes électriques via des liaisons de fond de panier internes. La structure physique est gérée par l’écosystème logiciel EnerVista, permettant la configuration de logiques d’interverrouillage complexes, la surveillance de l’état des contacts et les sorties d’alarme. L’intégration de ce module permet aux relais de protection standard d’atteindre une densité de points supérieure pour des applications complètes de gestion industrielle de l’énergie.

Fonctionnalités

• Ensemble de sorties Form-C : fournit 8 contacts inverseurs (SPDT) indépendants pour une commande polyvalente de l’état des contacts des équipements auxiliaires.
• Évolutivité modulaire : conçu pour une insertion rapide dans les emplacements de cartes UR standard, derrière la façade articulée du boîtier.
• Commutation à deux états : une architecture à borne commune unique se connecte aux circuits standard normalement fermés et normalement ouverts.
• Prise en charge du logiciel d’intégration : entièrement compatible avec la suite EnerVista pour le mappage des points, la programmation logique et les diagnostics.
• Format rigide : conçu avec des dimensions mécaniques standard optimisées pour les châssis horizontaux améliorés et normaux.

Applications

• Surveillance des équipements auxiliaires des postes électriques et interverrouillage à distance
• Circuits de commande de l’état des disjoncteurs de distribution et de commutation des contacts
• Signalisation de l’état du réseau industriel de distribution électrique
• Extension des emplacements d’entrée/sortie du relais de protection General Electric série UR

Informations de commande

Spécifications techniques

Directives d’installation

Accès à l’emplacement du module

• Mettez complètement hors tension le relais de protection hôte avant d’effectuer toute mise à niveau du matériel interne.
• Desserrez les fixations de retenue de l’ensemble avant du châssis UR, puis ouvrez la face avant articulée pour exposer le compartiment interne des modules.
• Faites glisser doucement le module le long des rails de guidage dans l’emplacement matériel prévu afin d’éviter de plier les connecteurs du fond de panier arrière.

Pratiques de câblage sur site

• Assurez-vous que la section des fils de commande auxiliaires respecte les exigences du code électrique local pour la boucle de courant maximale prévue.
• Vérifiez l’affectation des bornes des sorties Form-C, en contrôlant les circuits commun, normalement ouvert et normalement fermé avant d’appliquer les tensions pilotes externes.
• Serrez toutes les vis de connexion des borniers aux couples indiqués dans le manuel standard du matériel Universal Relay.

FAQ

Quel est le fonctionnement des sorties de ce module spécifique ?

Le module est équipé de contacts Form-C, c’est-à-dire des configurations unipolaires bidirectionnelles (SPDT). Chaque sortie comprend un point commun qui commute mécaniquement entre un contact normalement fermé et un contact normalement ouvert, agissant comme un mécanisme de commutation directe pour les circuits de commande.

Combien de contacts au total un système hôte Universal Relay peut-il gérer lorsque plusieurs blocs d’extension sont utilisés ?

Selon l’architecture globale du relais et la sélection particulière des modules, un seul châssis de relais universel peut être configuré pour accueillir au maximum 96 entrées de contacts ou jusqu’à 64 sorties de contacts.

Est-il possible de remplacer à chaud cette carte numérique lorsque le relais de sous-station est en service ?

Non, toute modification des composants internes exige la mise hors tension du système principal. L’accès au compartiment des modules internes par la face avant articulée ne doit être effectué que lorsque le relais universel est isolé de toutes les tensions sous tension de fonctionnement.
