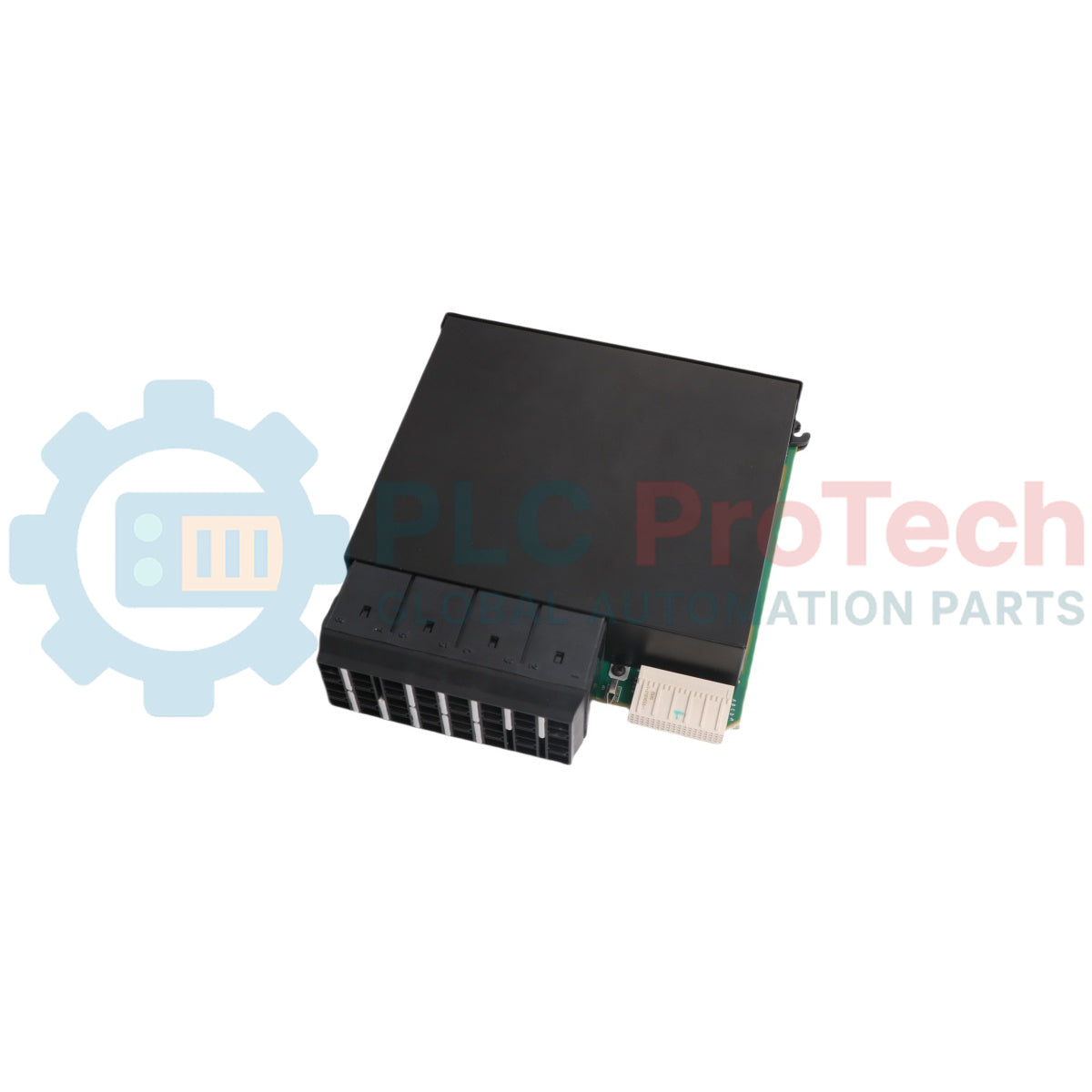

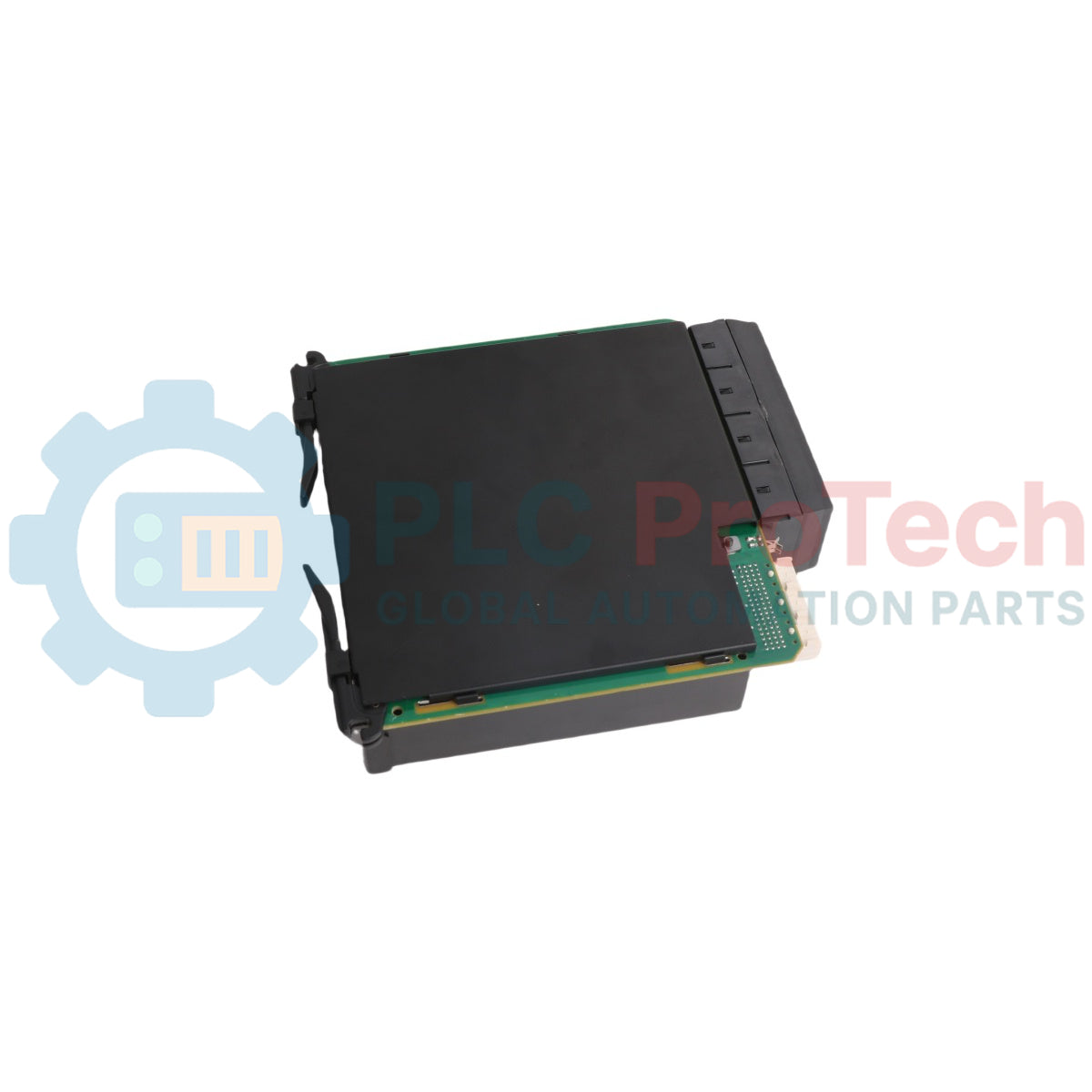

Module d’E/S numériques GE Multilin UR-6FH / UR6FH de la série UR

Description

Le GE Multilin UR-6FH est un composant d’interface discrète haute vitesse conçu pour la série Universal Relays. Il fournit huit sorties Fast Form-C afin de faciliter la communication rapide et sécurisée avec les équipements des systèmes électriques. Ce module d’E/S directes permet au châssis du relais de protection de s’interfacer harmonieusement avec les équipements de poste électrique, en assurant la transmission rapide des signaux de commande binaires nécessaires aux fonctions de surveillance, de gestion et de protection locale.

La fonction principale du UR-6FH consiste à traduire les commandes internes de protection en modifications physiques de l’état des contacts, avec un retard minimal. Contrairement aux contacts Form-C standard, dont le temps de fonctionnement est inférieur à 8 ms, les relais de sortie mécaniques spécialisés du UR-6FH sont conçus pour optimiser la vitesse de commutation et réduire le temps total de fonctionnement à moins de 0,6 ms. Chaque voie Fast Form-C utilise une configuration unipolaire bidirectionnelle (SPDT), avec une borne commune (C), une borne normalement ouverte (NO) et une borne normalement fermée (NC). Cette capacité de commutation permet aux techniciens de configurer des circuits d’interverrouillage ou de commande à double voie flexibles dans les circuits d’automatisation secondaires. Tous les états de sortie et les schémas logiques associés sont configurés électroniquement à l’aide de l’application native de configuration EnerVista.

Caractéristiques

• Huit sorties de relais Fast Form-C : Équipé de 8 contacts inverseurs unipolaires bidirectionnels (SPDT) spécialisés à haute vitesse.
• Latence de fonctionnement ultra-faible : Réduit le temps de fonctionnement des contacts, qui passe des valeurs standard à moins de 0,6 ms, pour une transmission immédiate des signaux de déclenchement et d’interverrouillage.
• Architecture de contacts flexible : Chaque point fournit un nœud inverseur complet comprenant des bornes isolées commune, normalement ouverte et normalement fermée.
• Configuration logicielle EnerVista : Entièrement pris en charge par la plateforme logicielle EnerVista pour mettre en œuvre l’affectation du routage des contacts, la consignation des événements et le suivi des états.

Applications

• Schémas de déclenchement haute vitesse des disjoncteurs : Installé dans les systèmes de relais de protection pour transmettre immédiatement des signaux de déclenchement critiques aux disjoncteurs de poste.
• Interverrouillage dynamique des automatismes : Met en œuvre une signalisation rapide par commutation entre les zones d’un poste afin de sécuriser les réseaux d’interverrouillage avant l’apparition d’états dangereux.
• Coordination du contrôle de poste : Transmet des paramètres binaires de commande et d’état à haute vitesse aux réseaux de supervision ou aux équipements physiques adjacents.

Spécifications techniques

Directives d’installation

• Mise hors tension de la commande : S’assurer que toutes les alimentations opérationnelles et les voies de tension secondaires alimentant le châssis du relais de protection sont isolées et complètement hors tension avant de manipuler la carte matérielle.
• Réduction des décharges électrostatiques : Les techniciens doivent utiliser un bracelet antistatique homologué, relié à un point de mise à la terre vérifié, avant de toucher ou de faire coulisser le module matériel.
• Attribution du code de commande : Consulter la matrice du code de commande d’origine du relais concerné ; les emplacements spécifiques désignés par « XX » indiquent des champs d’implantation vides et non peuplés dans lesquels cette carte peut être intégrée comme amélioration des performances sur site.
• Procédure d’insertion du module : Faire coulisser la carte parallèlement le long des rails horizontaux du châssis jusqu’à ce que les broches du bord arrière soient complètement insérées dans le connecteur du fond de panier interne. Fixer fermement la visserie de montage de la façade.
