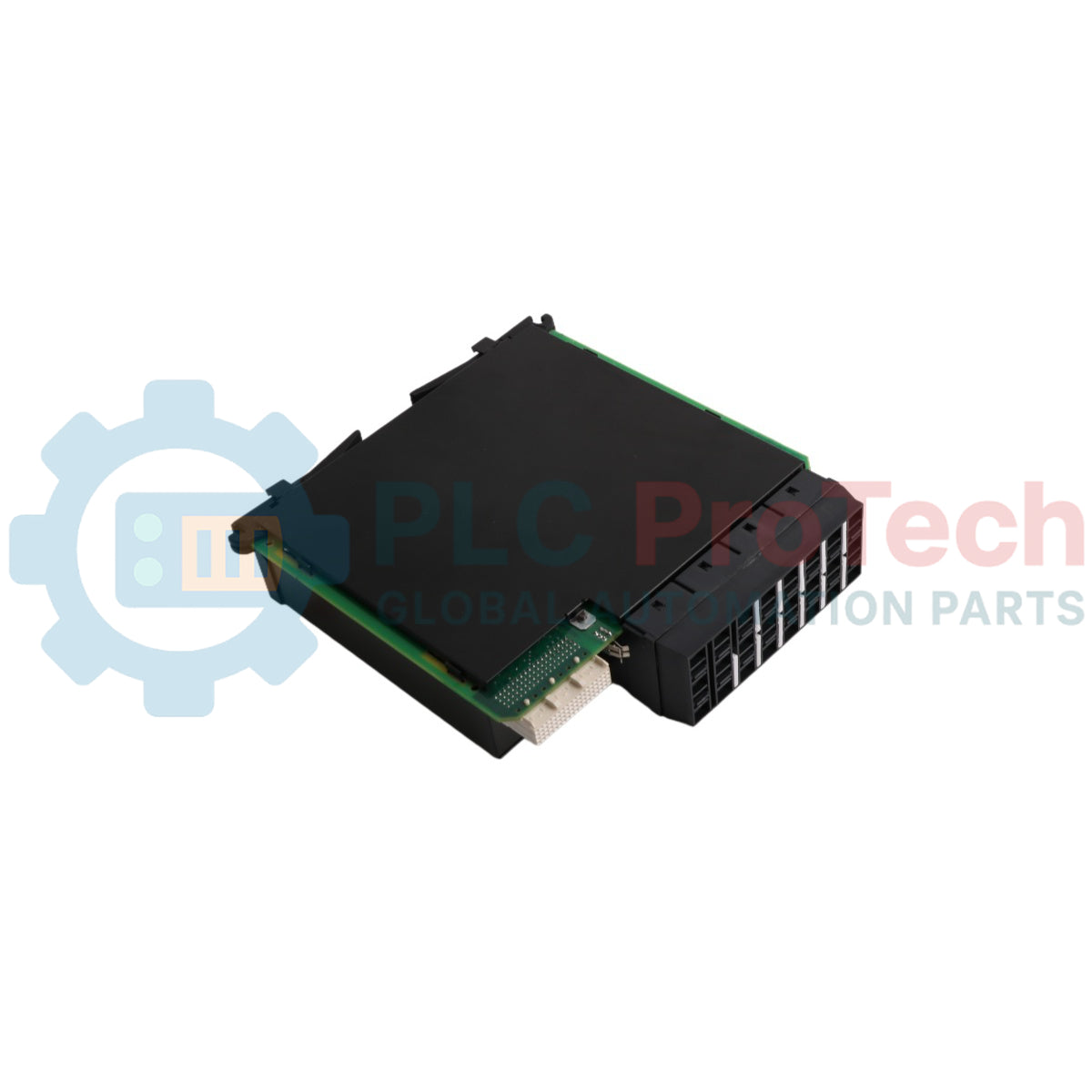

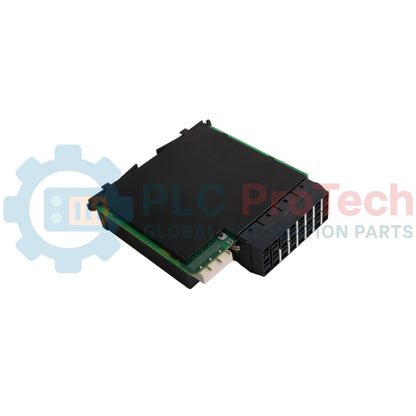

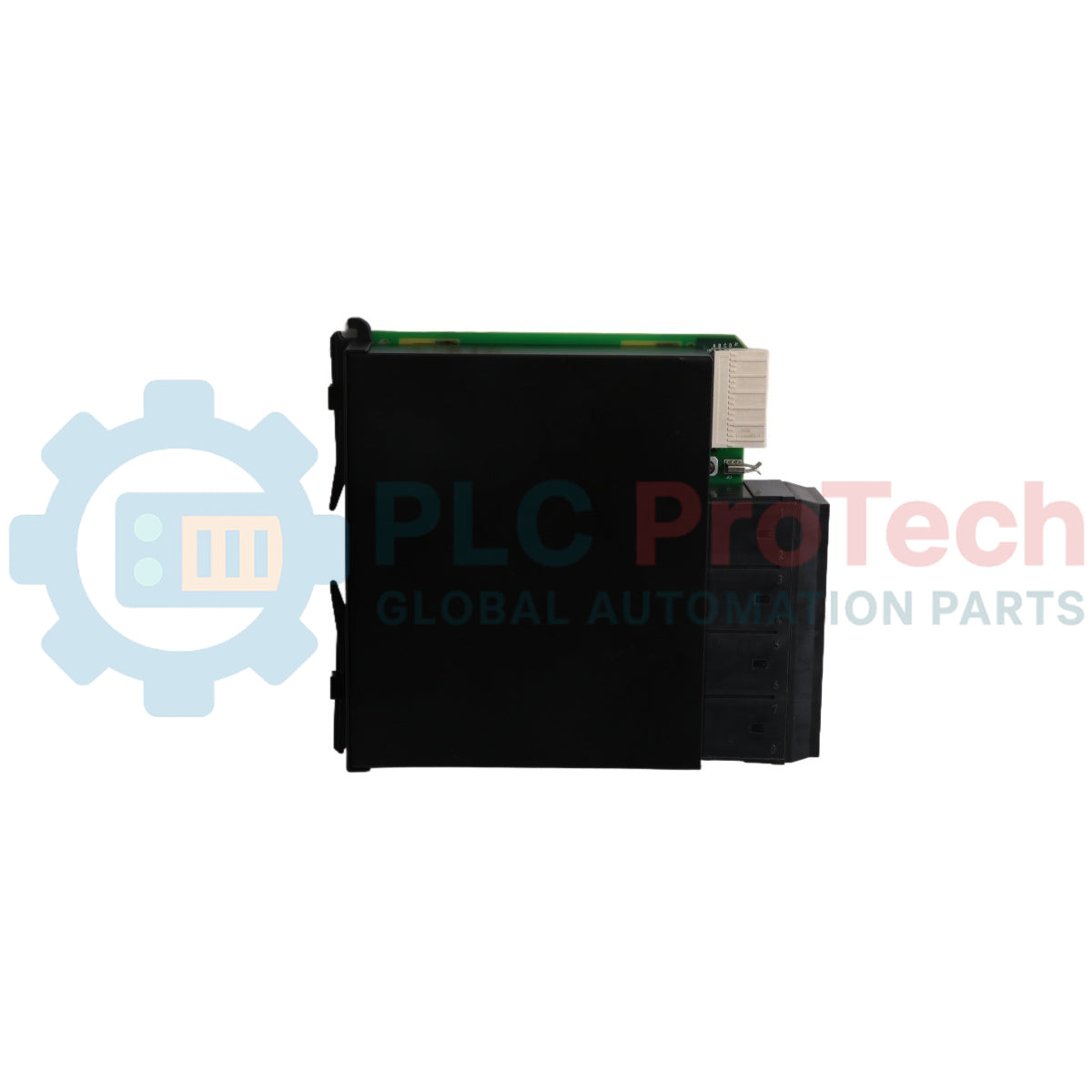

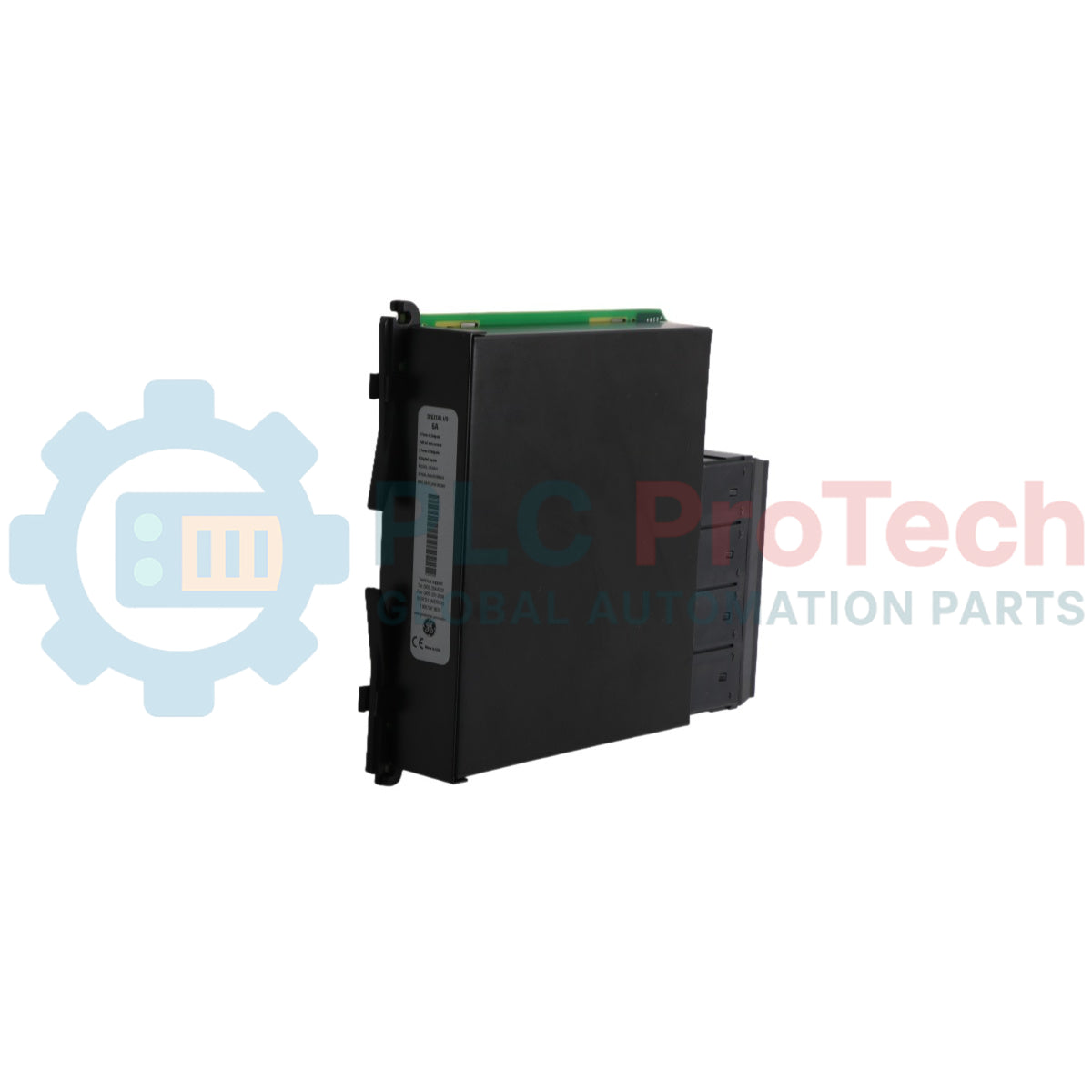

Module CT/VT de la série UR GE Multilin UR-8AH / UR8AH

Description

Le GE Multilin UR-8AH est un module d'interface de mesure AC analogique développé pour la plateforme Universal Relays, offrant trois TC de phase 1A/5A, un TC de terre 1A/5A et 4 VT pour abaisser les signaux du réseau électrique primaire en valeurs secondaires précises. Cette configuration permet au châssis du relais hôte d'échantillonner, mesurer et surveiller des paramètres essentiels du réseau tels que le courant, la tension, la puissance active, l'énergie, la fréquence et les facteurs de demande du circuit.

La fonction principale du UR-8AH est d'agir comme une interface de transformateur d'instrument isolé, convertissant les lignes système haute tension de forte amplitude en signaux opérationnels plus faibles pouvant être reconnus et modulés par la logique de traitement interne. En tant qu'option matérielle héritée, il est conçu pour fonctionner sur des équipements anciens avec une version de firmware 3.5x ou antérieure, établissant des configurations standard 4CT/4VT. Ce module assure une isolation de sécurité critique entre les circuits d'instrumentation secondaires et la terre, fournissant des flux de données précis utilisés par les boucles de protection pour isoler les composants primaires défaillants. Tous les réglages de paramètres, seuils d'étalonnage et journaux de tendances sont gérés via le logiciel EnerVista UR de General Electric Multilin.

Caractéristiques

• Configuration standard 4CT/4VT : Comprend trois entrées de courant de phase 1A/5A, une entrée de courant de terre 1A/5A et 4 voies de transformateurs de tension.
• Support du firmware hérité : Optimisé pour les installations UR anciennes fonctionnant avec une version de firmware 3.5x ou inférieure.
• Mesure de paramètres haute précision : Offre une résolution secondaire pour la tension, le courant, la puissance, l'énergie et la fréquence du réseau.
• Configuration via logiciel EnerVista : S'associe aux interfaces EnerVista UR pour une exportation de données simplifiée, le suivi des tendances et la revue graphique des paramètres.

Applications

• Surveillance des alimentations de poste : Installé dans des panneaux utilitaires traditionnels pour capturer les formes d'onde de courant et de tension sur les circuits de distribution clés.
• Mises à niveau des relais de protection hérités : Intégré dans des configurations rétrofit pour remplacer les cartes d'acquisition analogiques défectueuses dans les groupes de relais UR anciens.
• Protection des installations électriques industrielles : Mesure les transformateurs et les grands boucles de distribution électrique pour fournir des données utilitaires continues aux réseaux d'automatisation centraux.

Spécifications techniques

Consignes d'installation

• Isolation du circuit primaire : Avant de retirer ou d'installer le module, déconnectez et isolez toutes les lignes d'alimentation primaires et secondaires du boîtier du relais. Court-circuitez toutes les lignes secondaires externes des TC pour éviter les transitoires haute tension.
• Procédures de mise à la terre électrostatique : Les techniciens doivent utiliser un bracelet antistatique relié à la terre lors de l'insertion ou du retrait de cette carte d'instrumentation analogique afin de protéger les composants intégrés de traitement analogique-numérique.
• Couplage matériel CPU : Assurez-vous que cette carte héritée est associée à des composants de traitement compatibles tels que les cartes CPU UR-9A, UR-9C ou UR-9D.
• Fixation au châssis : Faites glisser l'ensemble directement le long des rainures dédiées du châssis jusqu'à ce que les connecteurs analogiques s'alignent correctement avec l'arrière du backplane. Serrez fermement les vis de verrouillage de la face avant.
