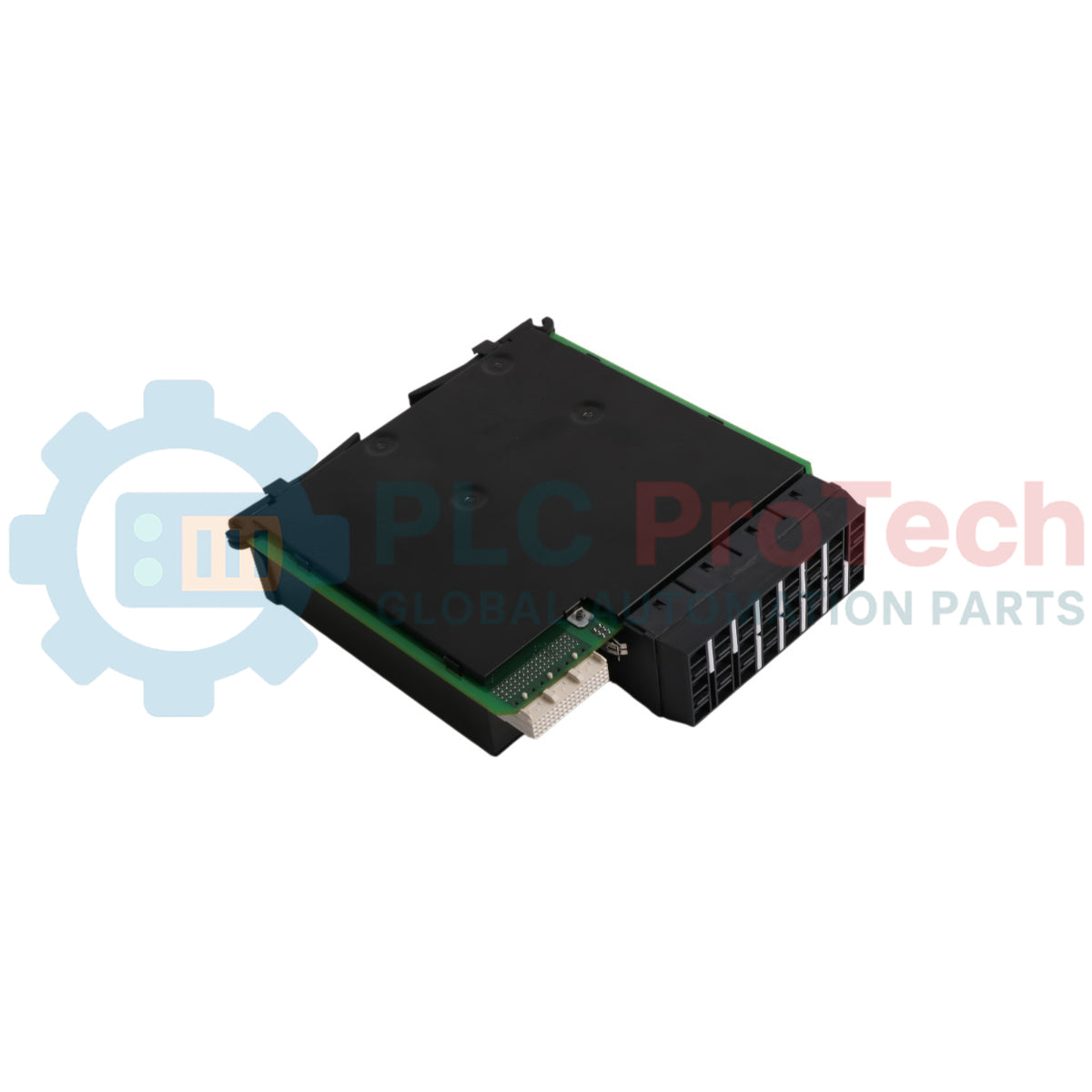

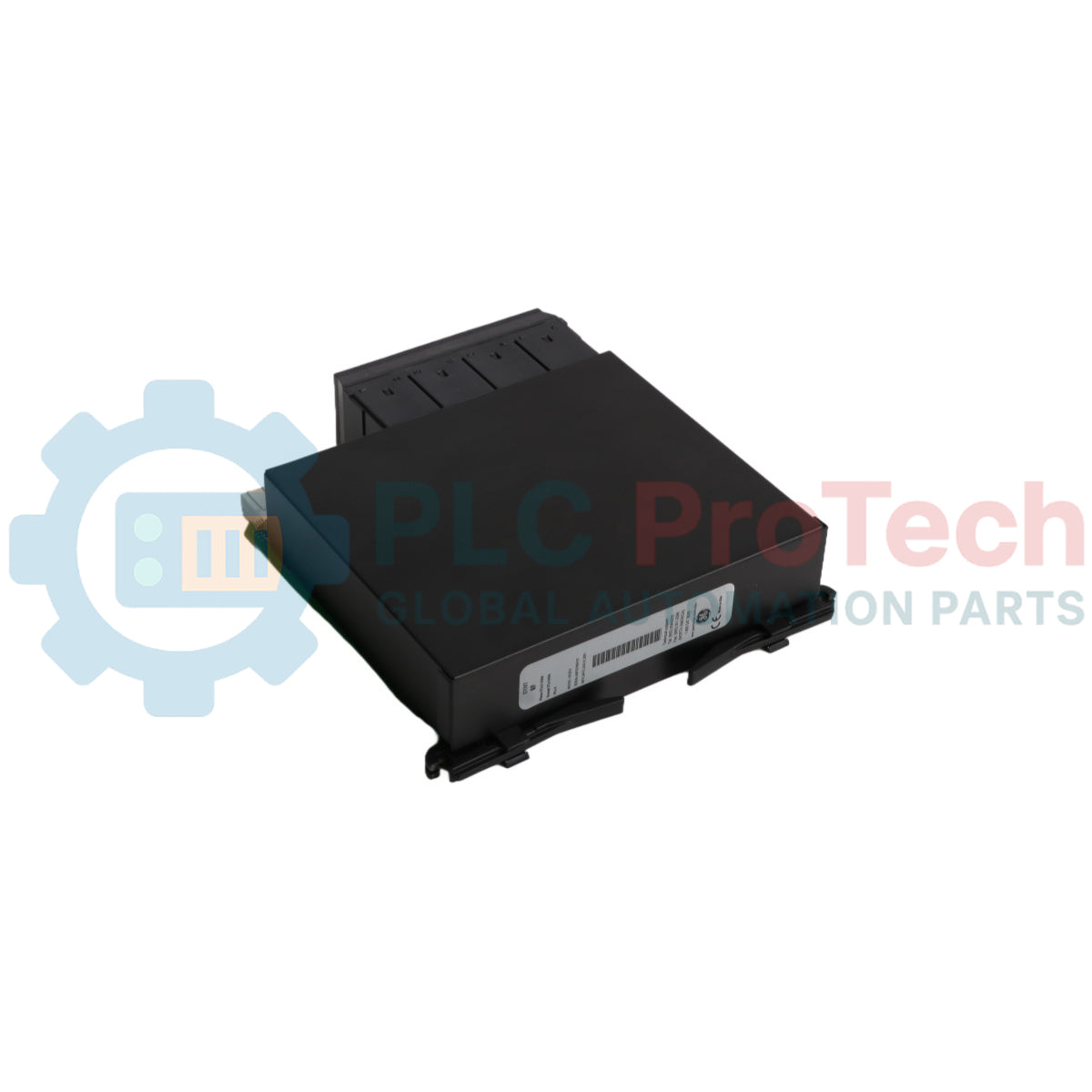

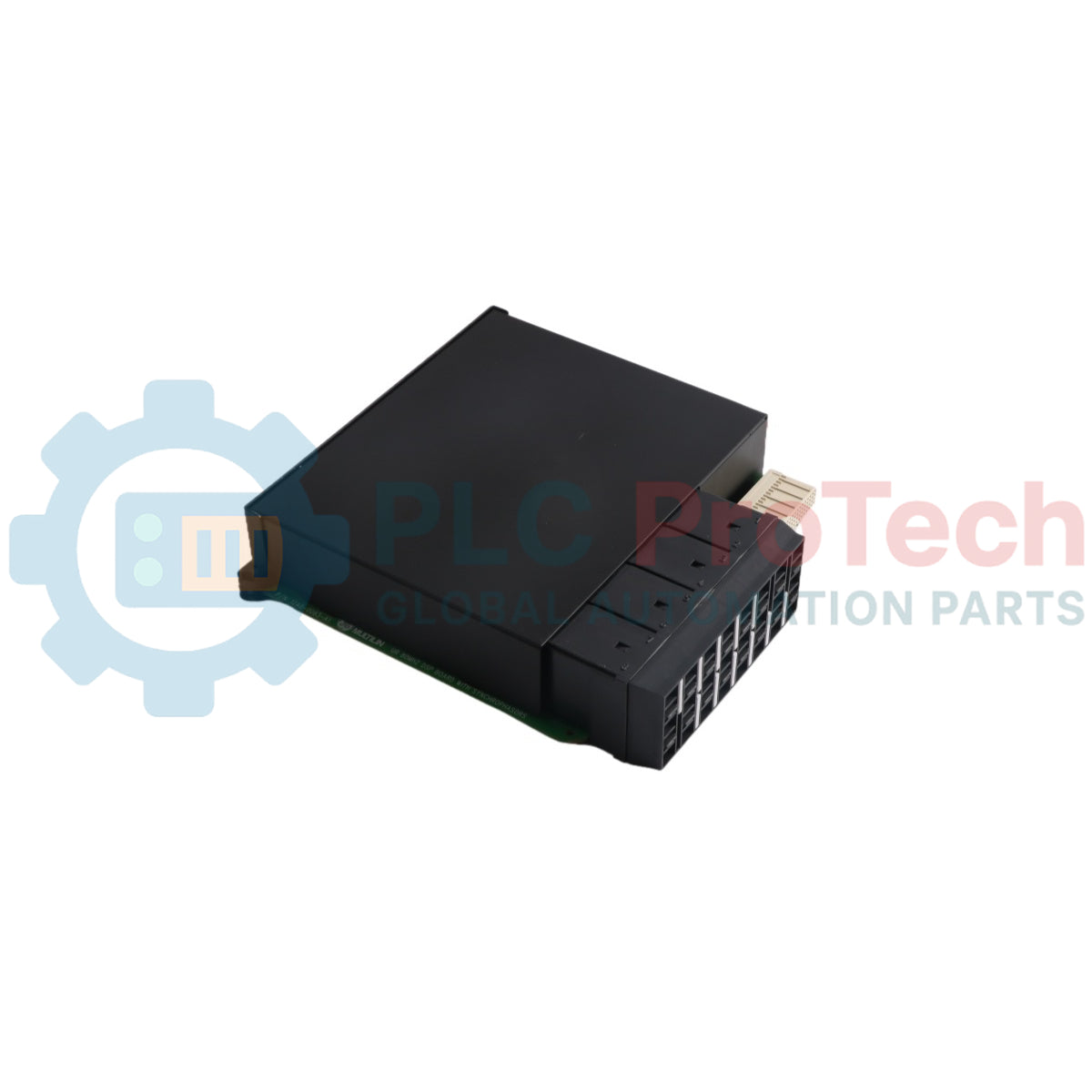

Module TC/TT de la série UR GE Multilin UR-8FV

Description

Le GE Multilin UR-8FV fonctionne comme un composant d’interface de mesure analogique spécialisé au sein de la plateforme Universal Relay (UR), conçu pour étendre ou remplacer les cartes de suivi de puissance en courant alternatif (CA). Cet ensemble matériel permet de capturer les données principales du réseau en intégrant trois transformateurs de courant (TC) de phase indépendants 1A/5A, un transformateur de courant (TC) de terre 1A/5A et un transformateur de tension (TT) à quatre bornes au sein d’un seul module. Mis en œuvre dans les appareillages de commutation des services publics et les réseaux électriques industriels lourds, le GE Multilin UR-8FV convertit les formes d’onde haute tension et fort courant en paramètres électriques de niveau instrumentation, fournissant au châssis de protection principal une télémétrie précise en temps réel, nécessaire aux calculs fondamentaux du système électrique, au déclenchement automatisé des protections et à la surveillance continue de l’état des lignes.

Caractéristiques

• Mesure analogique combinée : intègre 3 entrées TC de phase, 1 entrée TC de terre et une interface TT à 4 bornes dans un seul module.
• Entrées secondaires à double rapport : prend en charge les liaisons secondaires standard de transformateurs de courant 1A et 5A afin d’assurer une large interopérabilité sur le terrain.
• Suivi des paramètres CA : capture en continu les tendances des courants triphasés et de terre ainsi que les formes d’onde de tension du jeu de barres/de la ligne.
• Isolation du réseau de poste : assure une isolation galvanique continue entre les transitoires destructeurs de ligne et les couches de traitement sensibles à microprocesseur.
• Configuration logicielle unifiée : entièrement intégré à l’interface de configuration EnerVista UR pour l’étalonnage synchronisé, les ajustements d’échelle et la cartographie des événements.

Applications

• Mesure des lignes de postes électriques et réseaux de surveillance des départs.
• Schémas de vérification du synchronisme de lignes électriques ou de générateurs à double source.
• Coordination des protections standard contre les surintensités de phase et de terre résiduelle.
• Systèmes de commande de moteurs industriels haute tension et de gestion des actifs.

Informations de commande

Spécifications techniques

Directives d’installation

Montage sur fond de panier

Assurez-vous que le châssis du relais de protection est complètement hors tension avant toute intervention. Alignez parfaitement la carte module avec le rail de logement choisi sur le panneau arrière du boîtier Universal Relay, puis faites glisser le composant vers l’avant jusqu’à ce qu’il s’enclenche correctement dans l’interface active du fond de panier interne.

Mise en court-circuit des transformateurs de courant

Toutes les entrées secondaires des transformateurs de courant doivent passer par un ensemble externe de blocs de court-circuit mécaniques avant d’être raccordées aux points de connexion arrière. Ne laissez jamais un circuit secondaire de transformateur de courant s’ouvrir lorsqu’un courant de charge circule dans le réseau primaire.

Sectionnement des conducteurs

Les borniers associés à ce module de mesure acceptent une section maximale de fil de 10 American Wire Gauge (AWG). Pour les installations standard typiques de postes électriques, il est recommandé d’utiliser des câbles en cuivre de 12 American Wire Gauge (AWG), prévus pour une température minimale de 90 degC.

Isolation électrique

Maintenez toutes les liaisons des bornes analogiques basse tension séparées des bus de communication numériques perturbateurs ou des boucles de câblage de commande auxiliaire CC non blindées afin d’éviter que les interférences magnétiques induites ne dégradent la précision des calculs.
