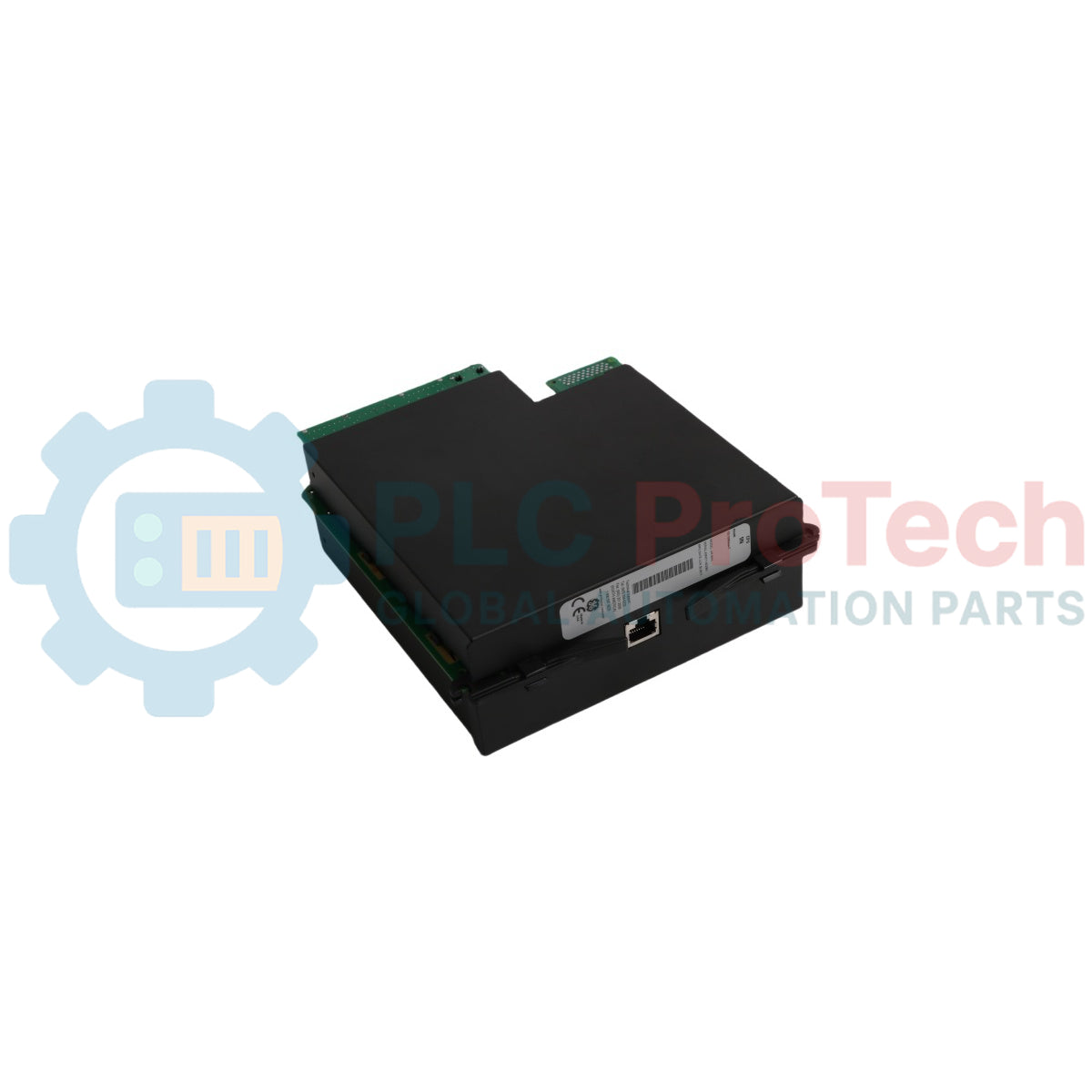

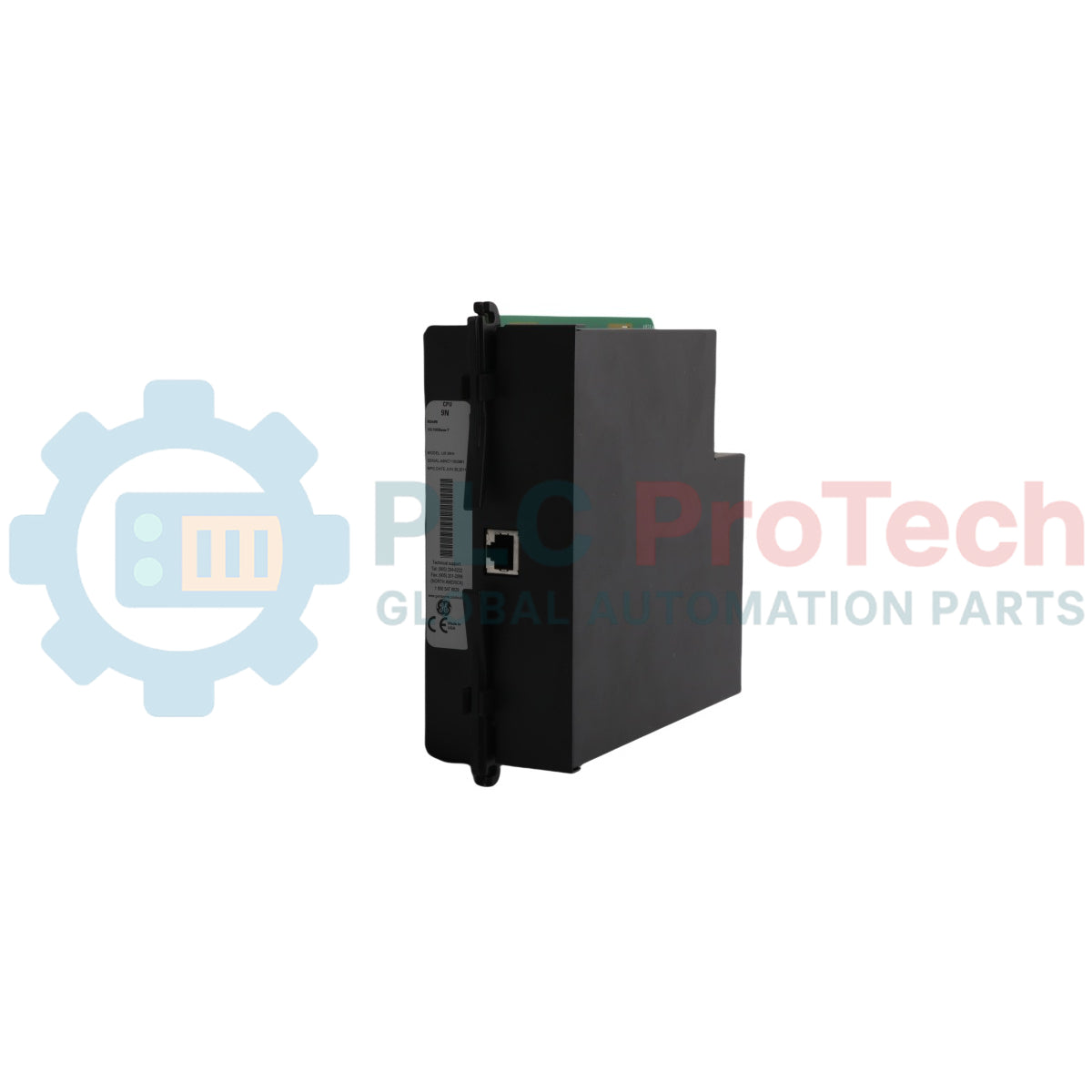

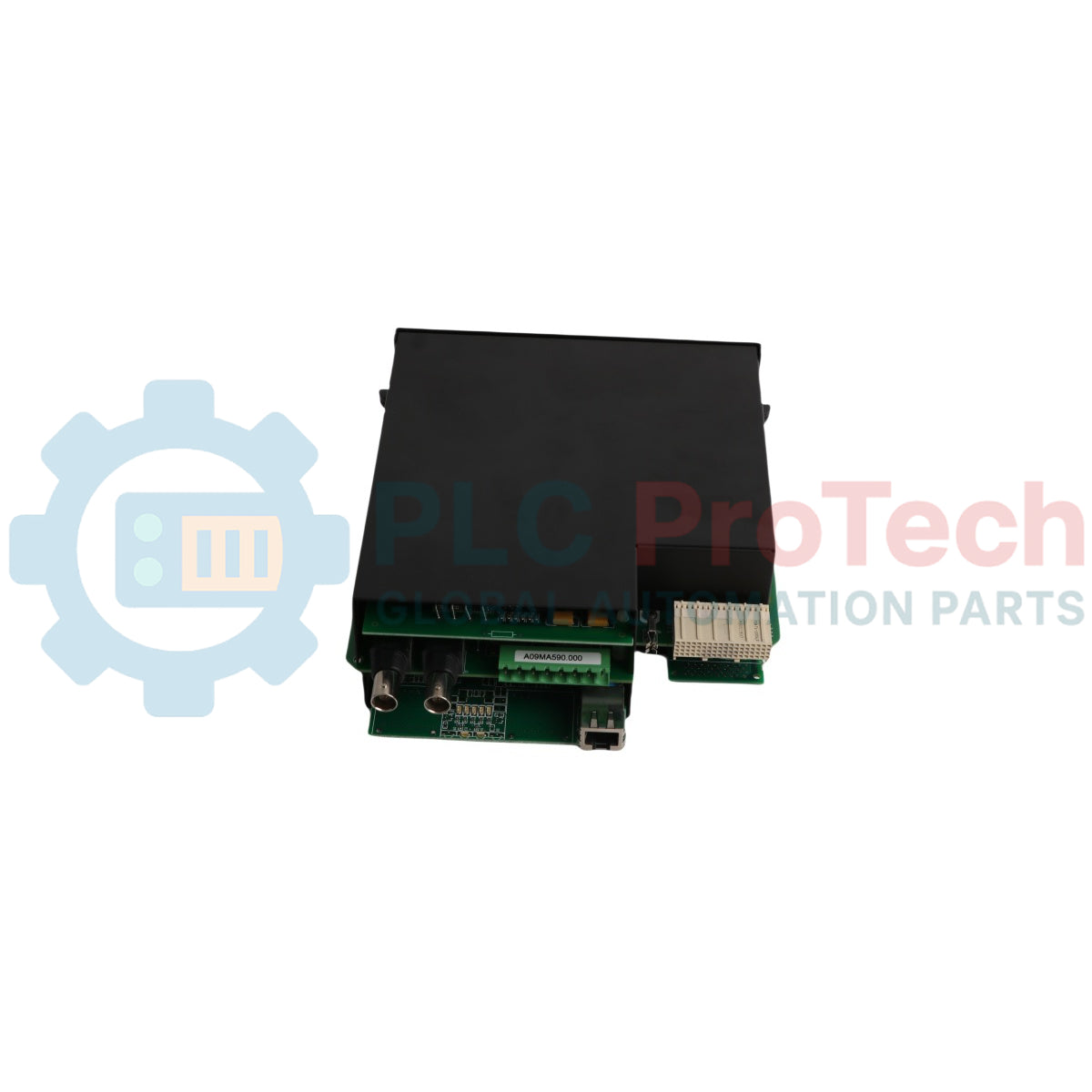

Module CPU GE Multilin UR-9NH / UR9NH Série UR

Description

Le GE Multilin UR-9NH est un module d’unité centrale de traitement conçu pour la plateforme UR Series (Relais Universel), agissant comme le processeur principal de gestion, de contrôle et de calcul pour des dispositifs d’automatisation et de protection haute performance tels que le Système de Protection de Transformateur T60. Ce module gère des algorithmes de protection complexes, contrôle la logique système via des algorithmes programmés et assure l’interface entre les variables terrain et les dispositifs réseau.

Le UR-9NH offre des capacités complètes de traitement et de communication numérique. Sur son interface de communication intégrée, il est équipé d’une configuration double comprenant un port RS485 ainsi qu’une interface Ethernet 10/100Base-T à haute vitesse. Cet ensemble réseau prend en charge plusieurs protocoles clés d’automatisation des services publics, notamment Modbus TCP/IP et DNP 3.0, permettant une intégration efficace dans les architectures SCADA industrielles et les communications modernes des postes électriques. De plus, cette variante spécifique du module est dotée d’une alimentation électrique robuste, adaptée aux postes, fonctionnant en 125 / 250 V AC/DC, intégrée directement dans le matériel. Construit dans le cadre des mises à jour matérielles version 4.0x ou supérieures de GE Multilin, il est identifié par une étiquette bleue sur la face avant pour faciliter un déploiement précis sur le terrain et éviter les incompatibilités de version matérielle avec les systèmes anciens.

Caractéristiques

• Traitement central avancé : Assure l’exécution complète de la logique centrale, des routines de protection et des procédures de diagnostic pour les châssis relais compatibles de la série UR.
• Connectivité polyvalente : Équipé d’un port série RS485 combiné à un connecteur Ethernet 10/100Base-T pour faciliter la communication de données industrielle à haute vitesse.
• Alimentation intégrée : Construit avec un module d’alimentation primaire haute tension 125 / 250 V AC/DC intégré directement sur l’assemblage.
• Compatibilité avec le logiciel EnerVista : S’interface parfaitement avec les outils logiciels EnerVista pour la configuration, la sauvegarde, le traçage et la mise en place des paramètres via des connexions réseau standard.
• Identification visuelle distincte : Utilise une étiquette d’identification bleue vive pour représenter la compatibilité avec les cartes DSP et CT/VT modernes à haute vitesse.

Applications

• Protection des réseaux de postes électriques : Sert de cœur logique et de traitement à haute vitesse dans des systèmes tels que le Système de Protection de Transformateur B30 ou T60 dans les environnements de production ou de transmission d’énergie.
• Intégration SCADA de poste électrique : Relie les mesures et indicateurs de contrôle au niveau terrain aux stations maîtresses réseau via Ethernet 10/100Base-T ou RS485 par lignes Modbus ou DNP 3.0.
• Automatisation des installations industrielles : Déployé dans des centrales électriques, mines ou usines exigeantes nécessitant un contrôleur relais central robuste alimenté par des réseaux de poste standard 125 / 250 V AC/DC.

Spécifications techniques

Consignes d’installation

• Sécurité de l’alimentation de contrôle : Le retrait ou l’insertion du module ne doit être effectué que lorsque l’alimentation principale du châssis relais est complètement isolée et vérifiée hors tension.
• Mise à la terre électrostatique : Les techniciens doivent utiliser un bracelet antistatique approuvé lors de la manipulation des cartes internes ou des parties du châssis pour éviter les dommages dus aux décharges électrostatiques.
• Validation de l’étiquette matérielle : Vérifiez que l’étiquette bleue visible sur le CPU correspond à la configuration des étiquettes bleues des composants CT/VT ou DSP existants. L’insertion de cartes incompatibles entre différentes générations bloque l’appareil et génère un code « DSP ERROR » ou « HARDWARE MISMATCH ».
• Déconnexion des câbles : Débranchez le câble Ethernet 10/100Base-T des ports avant/arrière du module avant de desserrer les vis de fixation ou de retirer la carte du backplane interne.
• Insertion du module : Alignez la carte sur les rails désignés du boîtier, glissez-la soigneusement jusqu’à ce qu’elle soit complètement verrouillée dans le backplane, puis fixez les clips d’éjection supérieurs et inférieurs en place.
