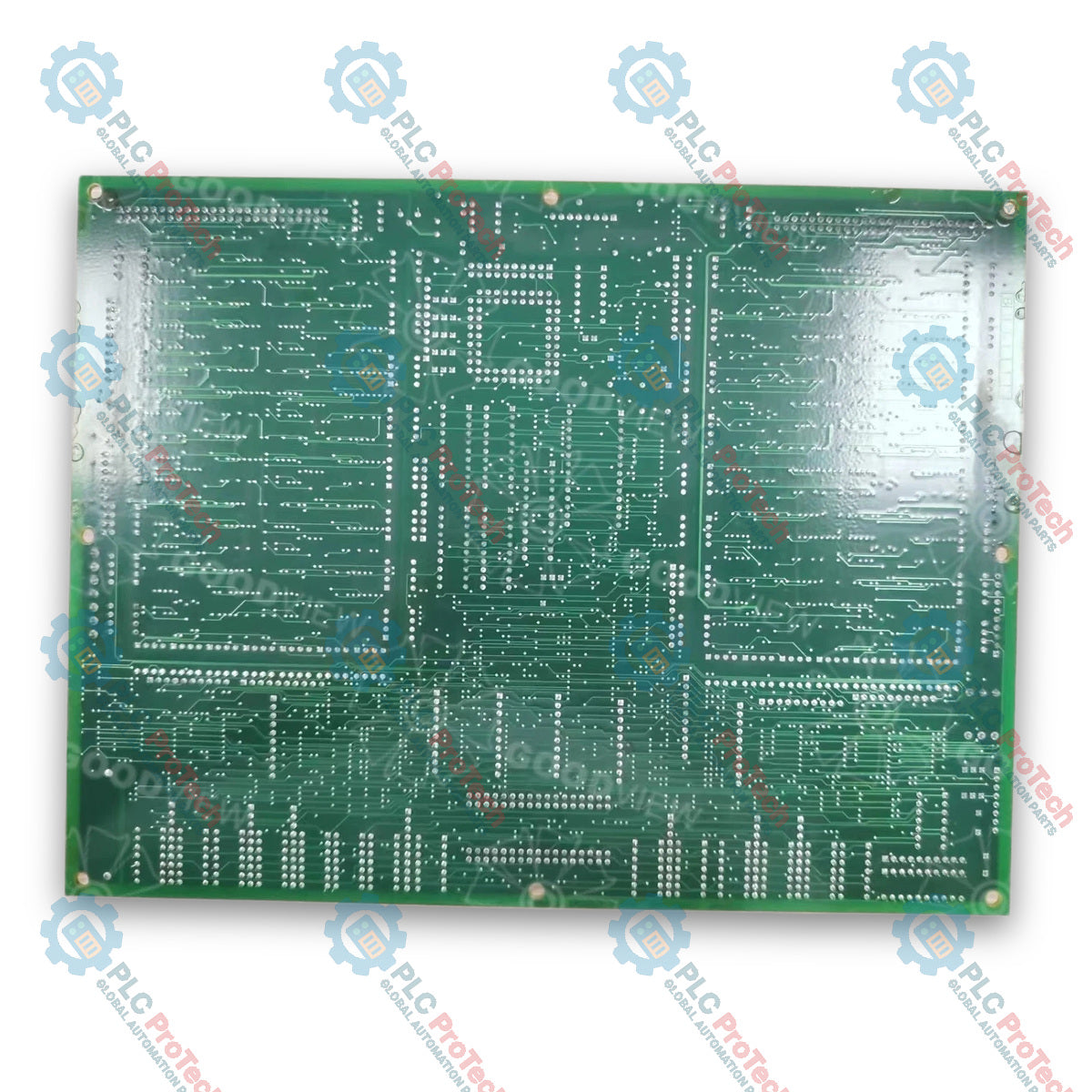

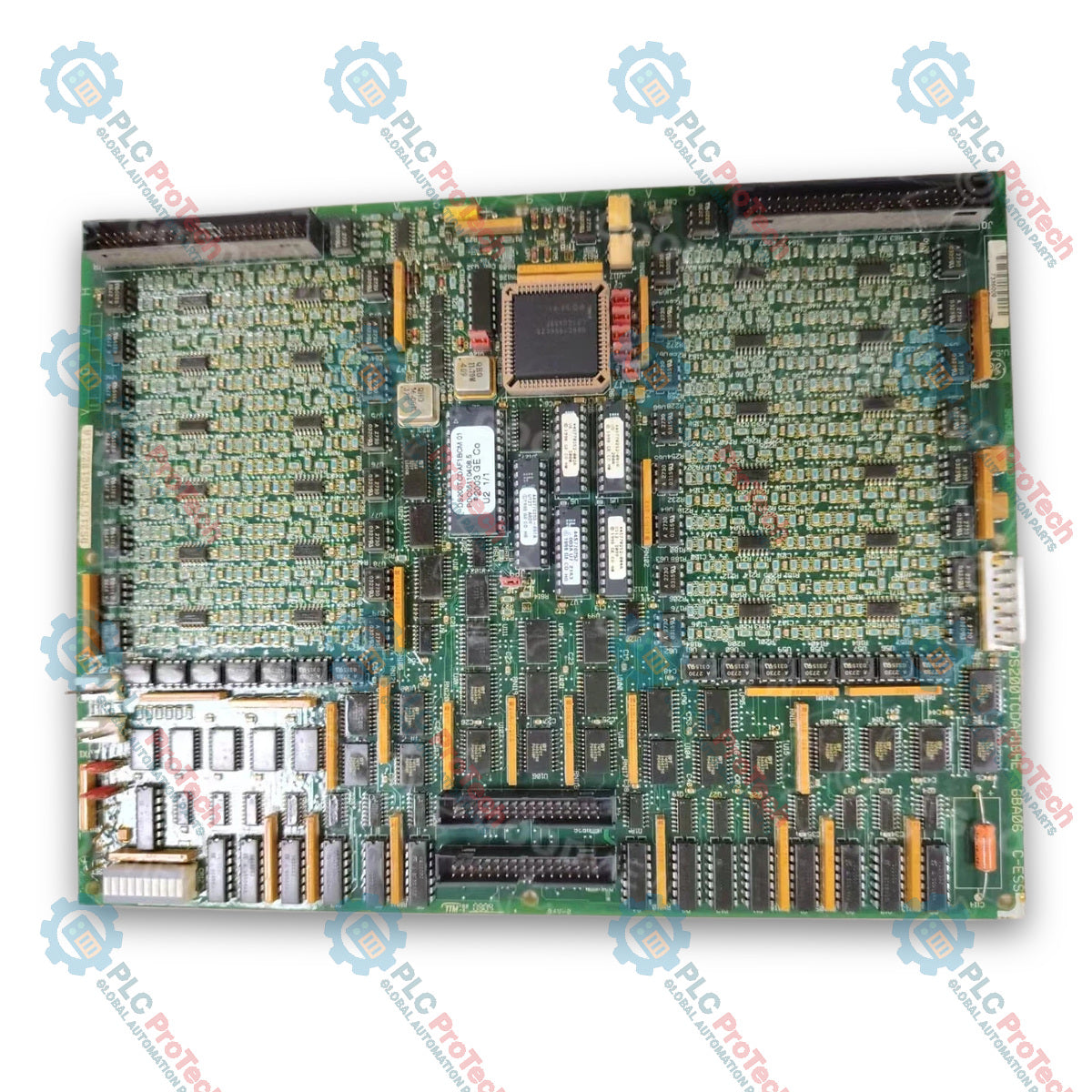

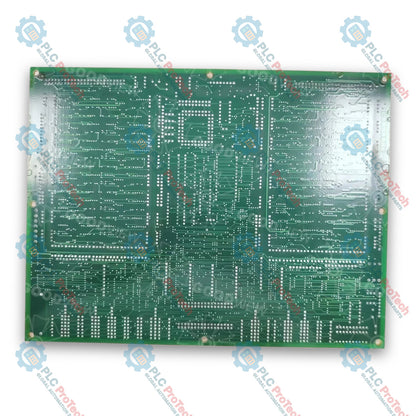

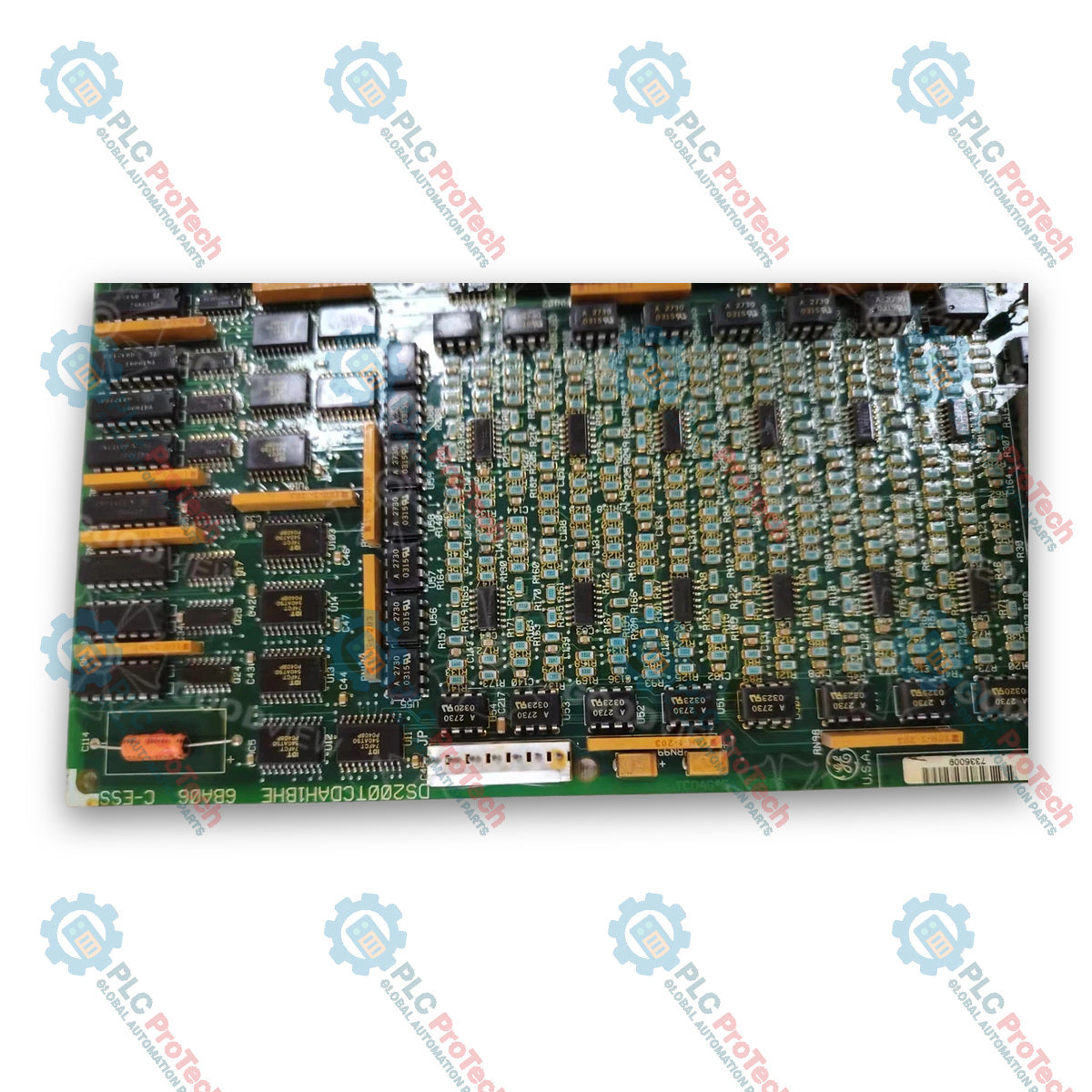

Carte d’E/S numériques General Electric DS200TCDAH1BHE Mark V

Description

La General Electric DS200TCDAH1BHE est une carte d’E/S numériques conçue pour être utilisée dans les systèmes de contrôle de turbines GE Speedtronic Mark V. La DS200TCDAH1BHE traite et achemine les signaux numériques, en gérant les signaux d’entrée de contact provenant des cartes à bornes DTBA et DTBB, ainsi que les signaux de sortie de contact (relais/solénoïde) provenant des cartes TCRA. Ces signaux sont conditionnés, horodatés lors des changements d’état et transmis via le réseau de communication IONET à la carte TCQC dans les cœurs et (si elle est installée) à la carte à bornes CTBA dans . Conçue pour les applications de contrôle et de gestion de turbines à vapeur, à gaz ou éoliennes, la carte est généralement installée dans les cœurs d’E/S numériques , et .

Caractéristiques

• Traite les entrées de contact des cartes à bornes DTBA et DTBB via les connecteurs JR et JQ.
• Conditionne les signaux d’entrée et applique des horodatages aux changements d’état.
• Traite les signaux de sortie de contact (relais/solénoïde) provenant des cartes TCRA.
• Transmet les signaux numériques conditionnés sur le réseau IONET via les connecteurs JX1 et JX2.
• Prend en charge l’inversion logicielle des signaux de contact à l’aide de constantes de configuration des E/S.
• Équipée de huit cavaliers matériels pour la configuration, les tests et le paramétrage du réseau.
• Dispose d’un bloc intégré de 10 LED et d’une LED latérale pour les indications diagnostiques.
• Comprend des points de test dédiés pour le sondage manuel des signaux et le diagnostic des circuits.

Applications

• Systèmes de contrôle de turbines à gaz GE Speedtronic Mark V
• Systèmes de contrôle de turbines à vapeur GE Speedtronic Mark V
• Systèmes de contrôle et de gestion de turbines éoliennes GE

Spécifications techniques

Connexions/interfaces

Directives d’installation

• Terminaison IONET : Réglez les cavaliers J2 et J3 pour contrôler les résistances de terminaison IONET en fonction des exigences de la topologie du réseau.
• Identification de la carte : Configurez les cavaliers J4, J5 et J6 afin de définir l’identifiant IONET unique pour assurer un adressage et une communication corrects sur le réseau.
• Fonctions système : Réglez le cavalier J7 pour activer ou désactiver la fonction de temporisation anti-calage selon les besoins spécifiques du système de contrôle.
• Réglages d’usine : Laissez les cavaliers J1 et J8 dans leurs positions d’usine par défaut, sauf lors de l’exécution de procédures de test spécifiques.
• Sondage des signaux : Utilisez des sondes de test étalonnées compatibles avec les points de test de la carte pour analyser la tension des circuits ou vérifier les signaux d’entrée/sortie.
• Protection thermique : Maintenez un refroidissement adéquat de l’enceinte, car la protection contre les déclenchements thermiques arrête automatiquement le système d’entraînement lorsqu’une surchauffe interne est détectée.
