Module de sortie CA 12 points General Electric IC693MDL310 Series 90-30, 120 VAC, 0,5 A

Description

Le General Electric IC693MDL310 est un module de sorties CA discrètes à semi-conducteurs de 120 V CA et 0,5 A, conçu pour le système d’automate programmable GE Fanuc Series 90-30. Il fournit 12 circuits de sortie répartis en deux groupes isolés de six points chacun. Chaque groupe dispose d’une connexion commune indépendante, séparée électriquement de l’autre à l’intérieur du module, ce qui permet aux groupes de fonctionner sur des phases distinctes d’une source d’alimentation CA ou d’être alimentés par une seule source partagée.

Chaque circuit de sortie intègre un réseau d’amortissement RC destiné à supprimer les parasites transitoires et les pointes de tension du réseau électrique. Le module tolère un courant d’appel élevé, jusqu’à 10 fois le courant de charge continu (5 A en crête pendant un cycle CA), ce qui permet le pilotage direct de charges inductives et incandescentes telles que les contacteurs, les démarreurs de moteur, les voyants et les solénoïdes. L’alimentation de terrain nécessaire pour activer les charges de sortie doit être fournie séparément par l’utilisateur.

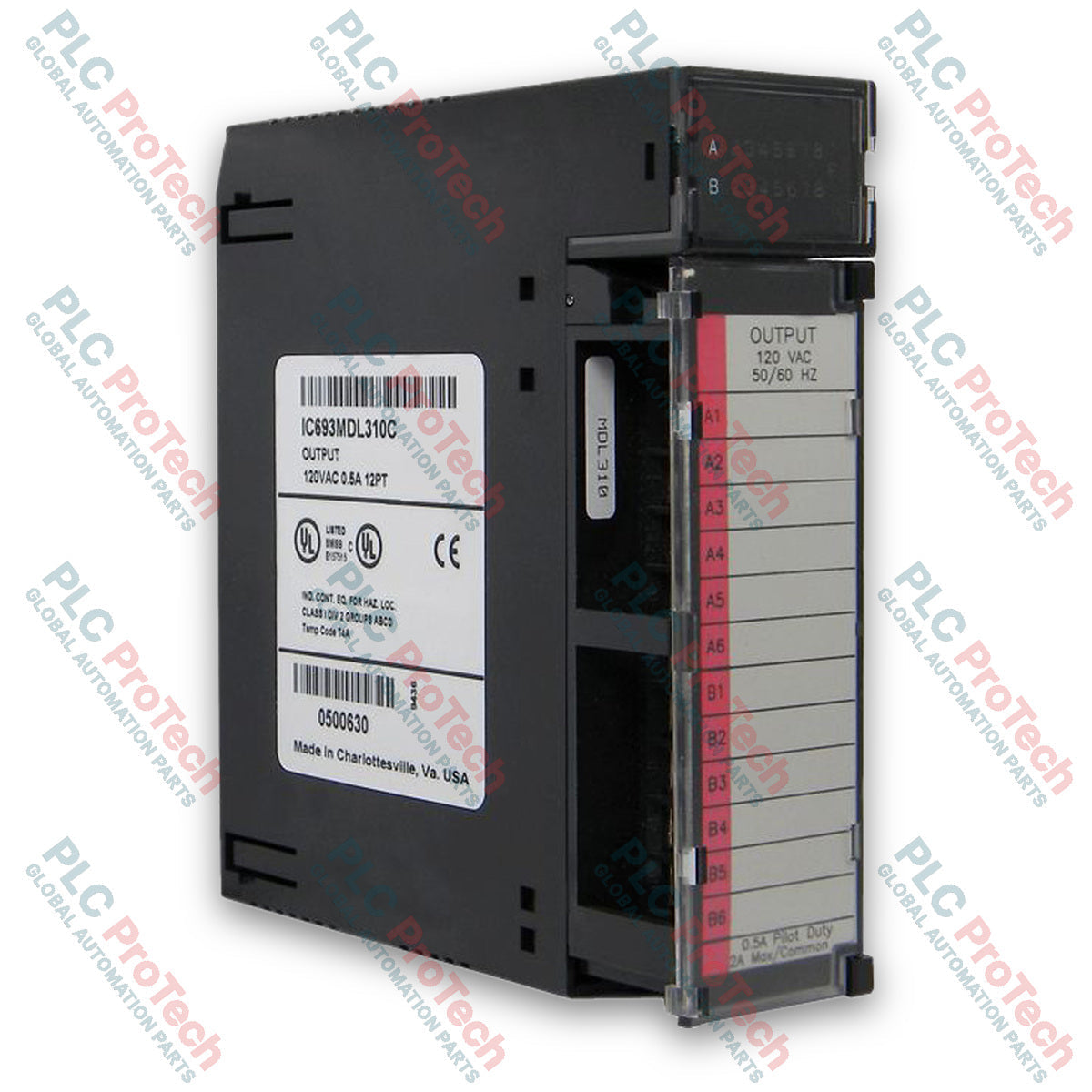

Le IC693MDL310 s’installe dans n’importe quel emplacement d’E/S standard d’une embase Series 90-30 à 5 ou 10 emplacements, notamment les embases CPU, d’extension et distantes. La porte articulée de la face avant contient une fiche amovible dont le verso présente les schémas de câblage des bornes internes et dont la face extérieure permet l’identification par l’utilisateur ; son bord rouge indique la présence d’un câblage de terrain CA haute tension.

Caractéristiques

• 12 sorties CA à semi-conducteurs réparties en deux groupes isolés de 6 circuits chacun.
• Bornes communes indépendantes par groupe permettant le raccordement à des phases d’alimentation CA distinctes.
• Amortissement RC individuel sur chaque point de sortie pour la protection contre les transitoires.
• Capacité de courant d’appel élevée, nominalement de 5 A pendant un cycle du réseau, pour piloter les charges inductives.
• Fusible de protection individuel de 3 A par groupe.
• Diagnostics par voyants LED en face avant avec 12 indicateurs d’état verts et 1 indicateur rouge de fusible grillé.
• Porte avant articulée avec code couleur rouge haute tension et référence d’affectation des bornes.

Spécifications techniques

Consignes d’installation et de câblage

• Coupez l’alimentation de l’embase et des circuits de terrain avant d’insérer ou de retirer le module, ou d’intervenir sur les fusibles.
• Veillez à faire passer l’alimentation CA de terrain par des dispositifs de sectionnement externes appropriés, car le module ne fournit pas l’alimentation de sortie depuis le fond de panier.
• Le groupe 1 utilise les points A1 à A6, tandis que le groupe 2 utilise les points B1 à B6 ; ne reliez pas leurs bornes communes si les groupes fonctionnent sur des phases CA différentes.
• Acheminez séparément le câblage de terrain CA haute tension et les câbles de communication CC basse tension et de signaux analogiques afin de réduire les couplages inductifs.
• Contrôlez le voyant rouge « F » pendant le fonctionnement afin d’identifier rapidement une condition de fusible ouvert dans l’un ou l’autre groupe.
