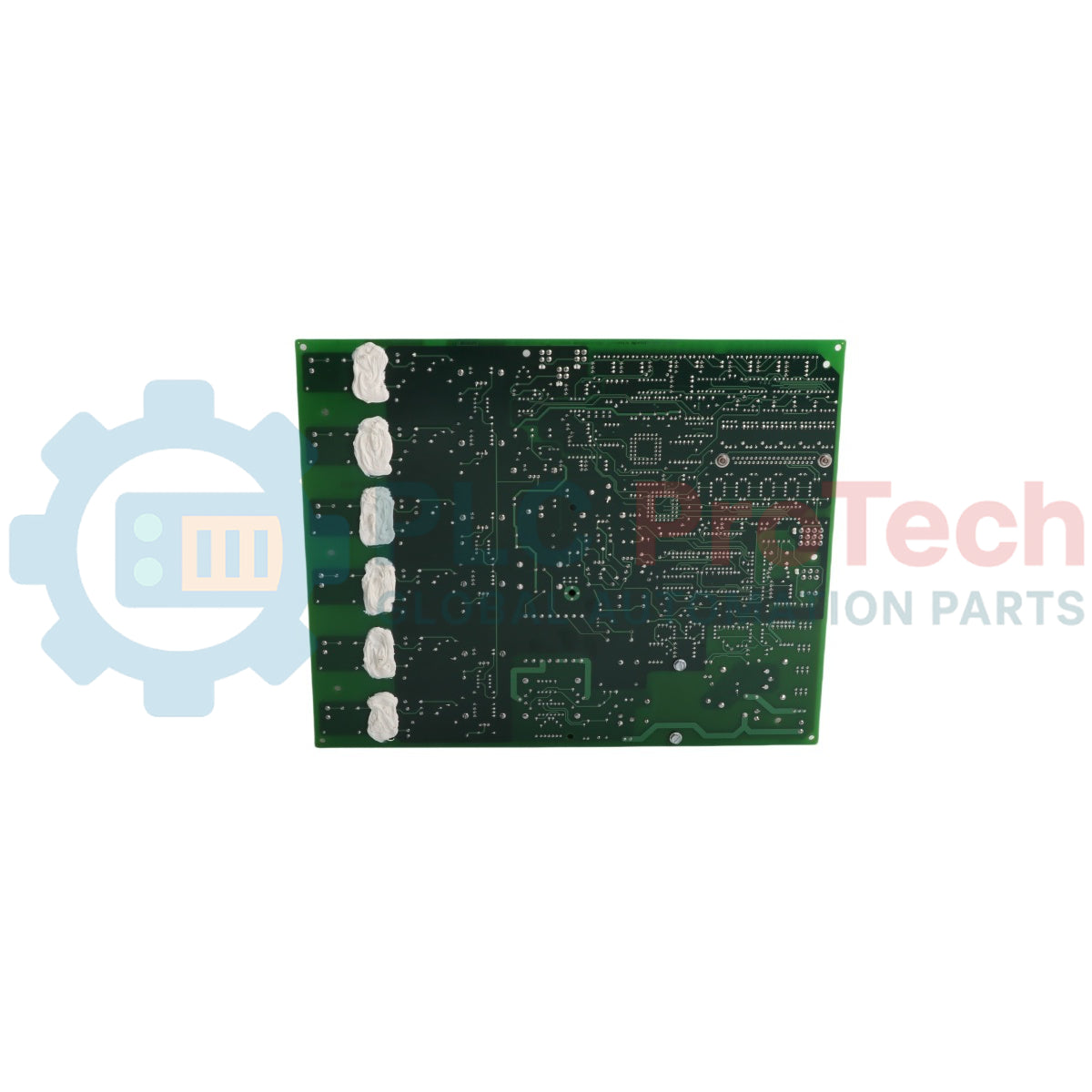

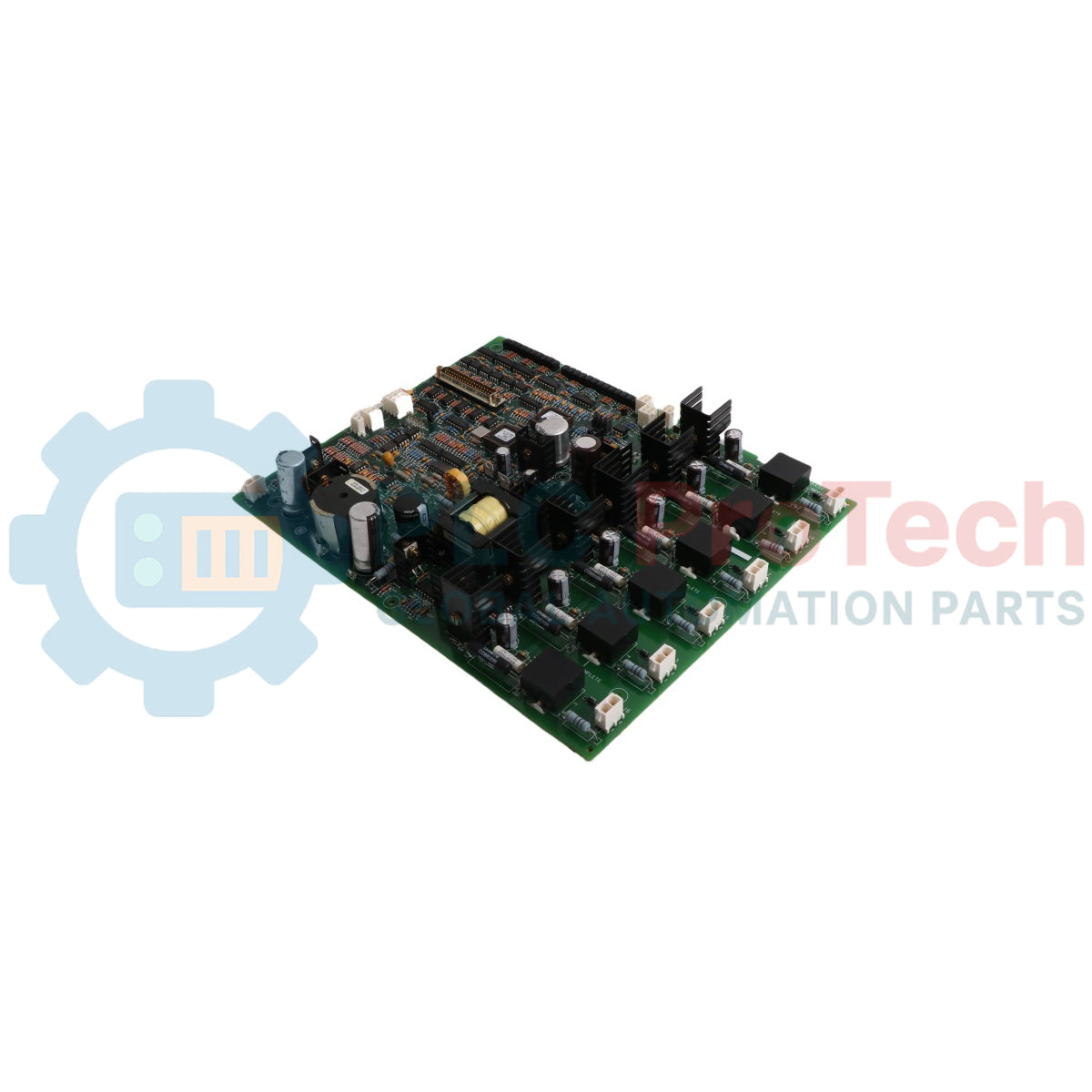

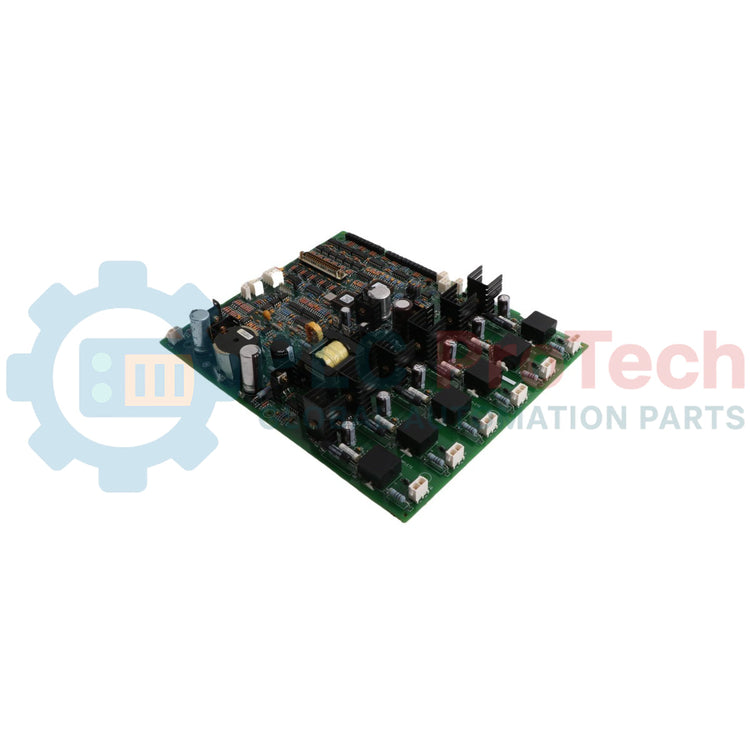

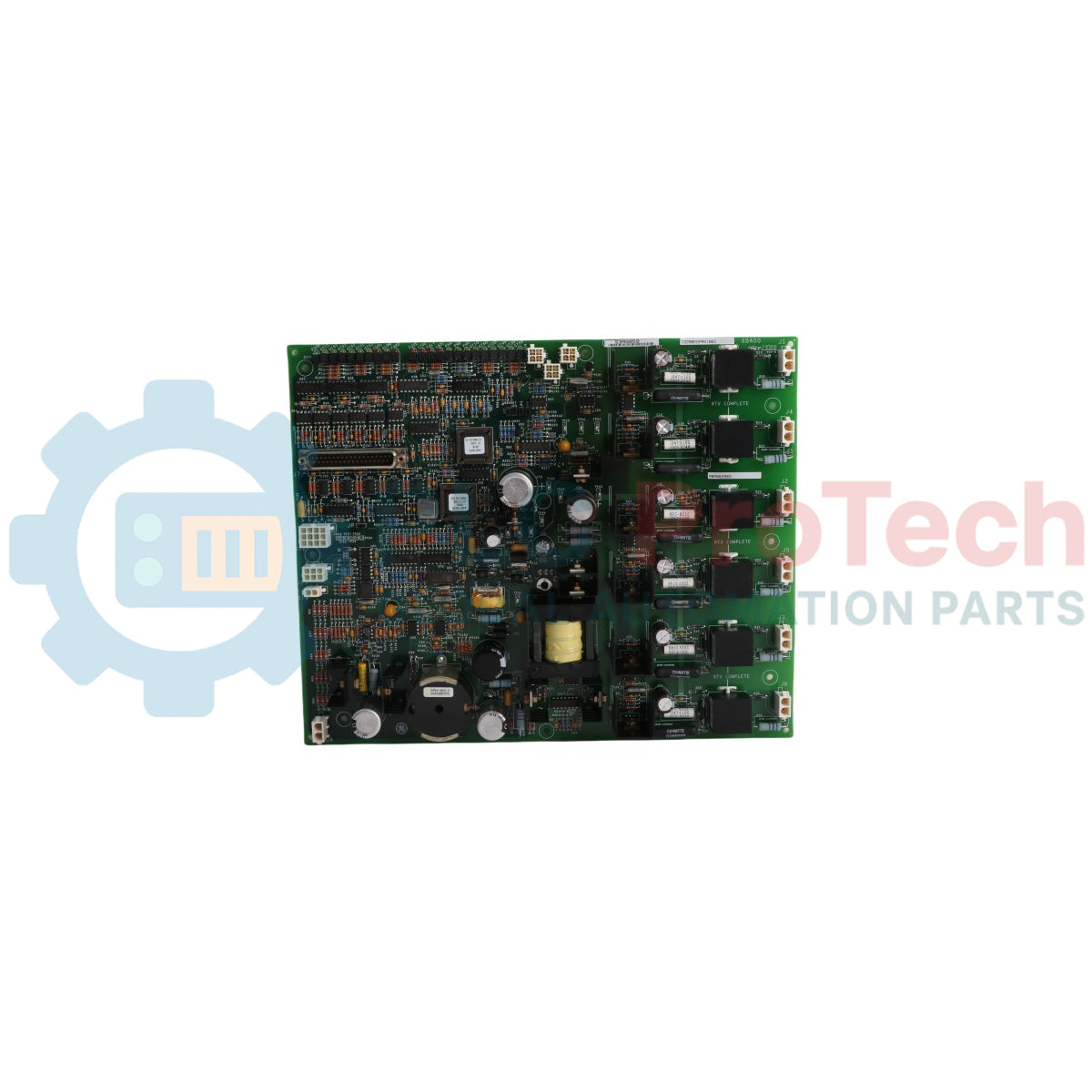

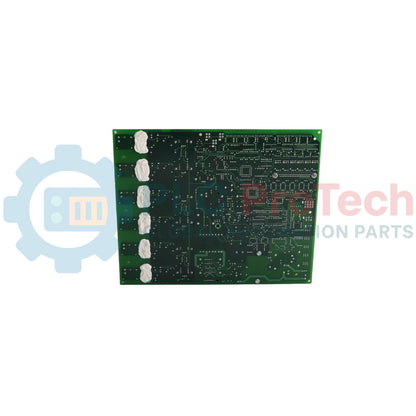

General Electric IS200EGPAG1BEC carte amplificatrice d’impulsions de commande de grille | système Mark VI

Présentation du produit

Le General Electric IS200EGPAG1BEC est une carte amplificatrice d’impulsions de gâchette (EGPA) essentielle au sein du système de commande de turbine Speedtronic Mark VI. Ce matériel spécialisé sert d’interface de puissance entre la logique de commande et les grands thyristors (SCR) ou les IGBT utilisés dans les applications de démarreur statique et les systèmes d’excitation.

La carte EGPA capte les commandes d’amorçage de faible niveau provenant des processeurs de commande et les amplifie en impulsions de gâchette à haute énergie. Ces impulsions assurent la commutation précise et rapide des semi-conducteurs de puissance nécessaire pour réguler l’excitation du générateur ou gérer le couple de démarrage des turbines à gaz industrielles. Équipé d’une redondance de niveau industriel et de circuits de commutation haute vitesse, l’IS200EGPAG1BEC maintient la stabilité opérationnelle même dans les environnements fortement perturbés par les interférences électromagnétiques (EMI) typiques des salles de production d’électricité.

Principaux avantages techniques

L’IS200EGPAG1BEC est conçu pour offrir une fiabilité extrême, car une défaillance de la transmission des impulsions de gâchette peut entraîner un amorçage incorrect du pont et des dommages catastrophiques au matériel de puissance.

Transmission d’impulsions à fort courant

La carte intègre des étages de commande robustes capables de fournir les impulsions à front raide et à fort courant nécessaires à l’amorçage de grands thyristors. Cette technique d’« amorçage forcé » garantit que le semi-conducteur atteint rapidement la pleine conduction, réduisant ainsi les pertes de commutation et empêchant les surchauffes localisées de la tranche de silicium.

Détection complète des défauts

Ce module ne se contente pas d’envoyer des signaux : il surveille également l’état du circuit d’amorçage. L’IS200EGPAG1BEC intègre des fonctions de diagnostic embarquées capables de détecter les circuits ouverts ou les courts-circuits dans les conducteurs de gâchette. Toute anomalie est immédiatement signalée au contrôleur Mark VI, ce qui permet de déclencher la logique de protection avant que le pont de puissance ne soit endommagé.

Isolation galvanique

Pour protéger les composants électroniques de commande basse tension sensibles du rack Mark VI, la carte EGPA assure une isolation galvanique rigoureuse. Elle empêche les transitoires haute tension provenant du pont de puissance de remonter vers le fond de panier de commande, préservant ainsi l’intégrité de l’ensemble du réseau d’instrumentation de supervision de turbine (TSI).

Caractéristiques techniques

Guide d’installation technique

L’intégration correcte de l’IS200EGPAG1BEC est essentielle à la sécurité du système d’excitation ou de démarrage.

Insertion et mise en place

Avant d’installer la carte, assurez-vous que l’alimentation du rack Mark VI est coupée ou suivez les protocoles de « remplacement à chaud » (« Hot Swap ») si cette fonction est spécifiquement prise en charge par la version de votre système. Faites glisser la carte dans son emplacement dédié jusqu’à l’engagement complet des connecteurs du fond de panier. Serrez les vis imperdables du panneau avant afin d’assurer une bonne mise à la masse du châssis, indispensable pour filtrer les bruits haute fréquence.

Cheminement des conducteurs de gâchette

Raccordez les conducteurs de gâchette et de cathode du pont de thyristors aux bornes situées en façade. Utilisez un câblage en paire torsadée pour ces conducteurs afin de réduire au minimum le couplage inductif. Maintenez ces lignes de signal aussi courtes que possible et séparez-les physiquement des jeux de barres CA ou CC à fort courant afin d’empêcher les bruits induits de provoquer un « amorçage parasite » des SCR.

Pourquoi choisir l’IS200EGPAG1BEC

Choisir l’IS200EGPAG1BEC d’origine GE garantit une synchronisation complète avec le texte structuré (ST) ou la logique par blocs du système de commande Mark VI. Les cartes de rechange ou réparées ne respectent souvent pas précisément les spécifications de temps de montée des impulsions, ce qui peut entraîner un partage inégal du courant dans les configurations à thyristors en parallèle.

Le niveau de révision « BEC » indique des améliorations spécifiques des composants ainsi que des mises à jour de compatibilité du micrologiciel destinées à améliorer la dissipation thermique et la stabilité à long terme des condensateurs. L’utilisation de ce composant GE authentique garantit que les séquences de démarrage et d’excitation de votre turbine restent dans les limites de performance strictes définies par le fabricant d’origine.

FAQ technique

Q1 : Quelle est la cause principale de la défaillance du voyant « OK » sur cette carte ?

R1 : La défaillance du voyant « OK » indique généralement une perte de tension sur un rail d’alimentation interne ou une défaillance de la logique d’autotest de la carte. Vérifiez l’alimentation du fond de panier et assurez-vous que la carte est correctement insérée. Si le voyant reste éteint, le transformateur d’isolation interne ou le régulateur de tension peut être défectueux.

Q2 : Puis-je remplacer une version « G1B » par une version « G1A » ?

R2 : Bien qu’elles puissent sembler similaires, la révision G1B intègre souvent des corrections matérielles ou des tolérances de composants différentes. Consultez toujours la documentation « As-Built » de votre système Mark VI. Dans les systèmes d’excitation critiques, il est recommandé de conserver toutes les cartes EGPA au même niveau de révision afin de garantir des caractéristiques d’amorçage identiques.

Q3 : Cette carte nécessite-t-elle un étalonnage manuel ?

R3 : Non. L’IS200EGPAG1BEC est une carte de transmission d’impulsions numérique-analogique. Les angles et le temps d’amorçage sont commandés par le processeur Mark VI. Vous devez toutefois vérifier que les valeurs de résistance de gâchette de vos semi-conducteurs de puissance correspondent aux capacités de commande de la carte.

Q4 : Comment la carte gère-t-elle les environnements à haute température ?

R4 : La carte est conçue pour être refroidie par convection dans l’armoire Mark VI. Veillez à entretenir les ventilateurs et les filtres de l’armoire ; une chaleur excessive peut dégrader progressivement les condensateurs électrolytiques de la carte et entraîner potentiellement une gigue des impulsions.
