Description

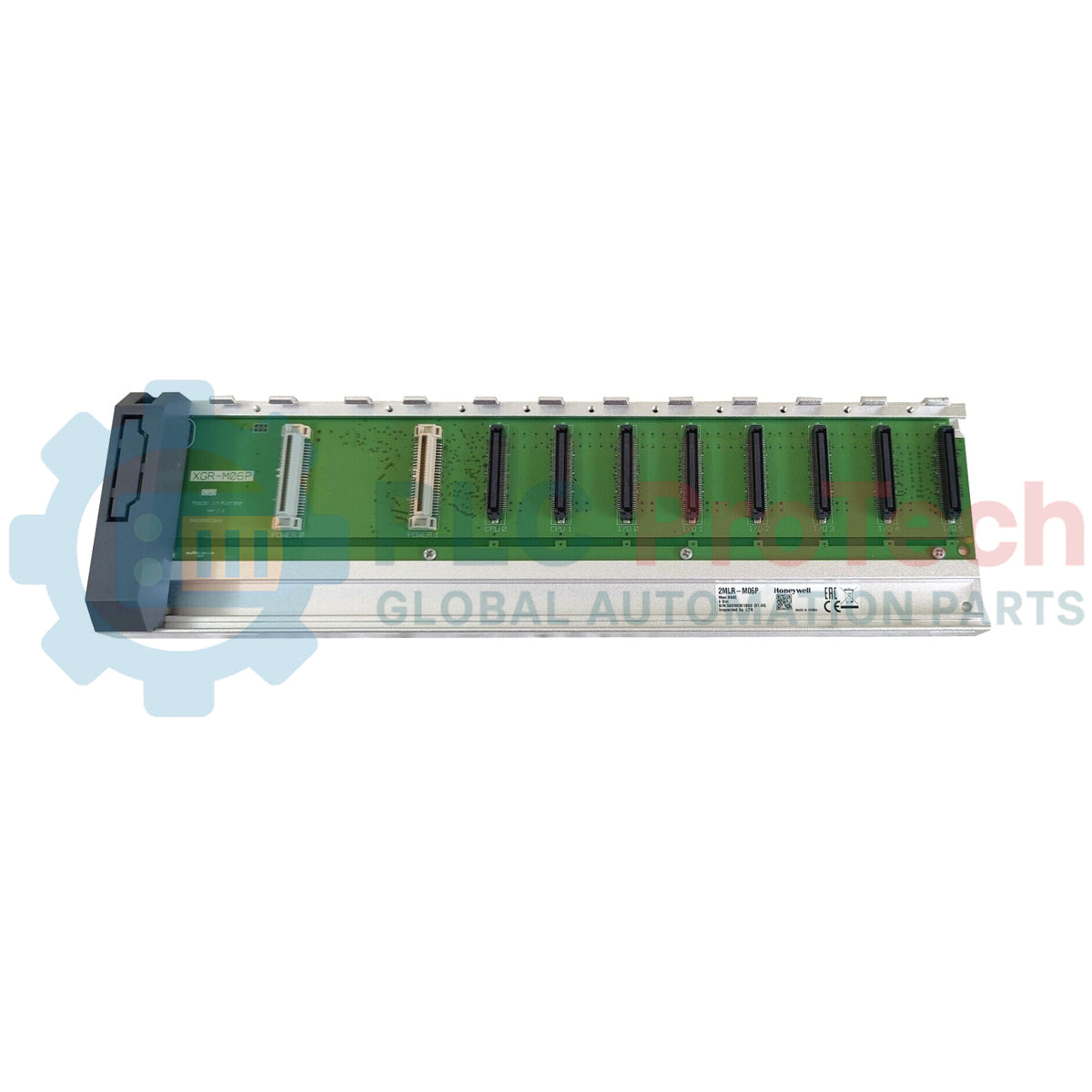

L'intégration d'une architecture multi-emplacements dans des topologies de commande redondantes est facilitée par l'unité de base Honeywell 2MLR-M06P, qui sert de fond de panier principal dédié à 6 emplacements pour la série de contrôleurs programmables MasterLogic. Ce fond de panier constitue la base physique et électrique, en fournissant des lignes de communication de bus haute vitesse et de distribution électrique aux différents modules de processeur et d'extension. Conçu pour une stabilité physique maximale, le châssis structurel Honeywell 2MLR-M06P garantit l'alignement fiable des connecteurs à broches essentiels, évitant les interruptions de communication en cas de vibrations industrielles continues.
Caractéristiques
- Profil structurel dédié à 6 emplacements permettant l'installation simultanée de CPU redondantes et d'interfaces de communication principales.
- Connecteurs de bus de fond de panier haute durabilité conçus pour résister à l'usure due aux insertions lors des cycles de maintenance.
- Fabriqué à partir de polymères de haute qualité conformes à la spécification d'inflammabilité autoextinguible UL 94V-0.
- Faible consommation passive pour maximiser l'efficacité énergétique globale de l'armoire.
Applications
- Installations de CPU redondantes dans les panneaux de commande d'infrastructures critiques.
- Automatisation des procédés de fabrication lourde nécessitant des configurations à forte densité d'emplacements.
- Installations de traitement de l'eau, réseaux de distribution électrique et sites de traitement pétrochimique.
Caractéristiques techniques
| Fabricant |
Honeywell |
| Numéro de modèle |
2MLR-M06P |
| Série de produits |
MasterLogic 200R |
| Capacité du module |
6 emplacements (base principale) |
| Série de processeurs compatible |
2MLR-CPUH/T, 2MLR-CPUH/F |
| Consommation électrique |
211 mA |
| Classe d'inflammabilité |
UL 94V-0 |
| Dimensions physiques |
346 mm x 98 mm x 19 mm |
| Poids net |
0,34 kg |
| Poids d'expédition (calculé) |
1,00 kg |
Modèles alternatifs et compatibilité
La base 2MLR-M06P conserve des dimensions physiques et des propriétés de routage des signaux identiques à celles des modules correspondants de la série XGR de LS Electric, développée conjointement avec le fabricant d'équipement d'origine (OEM), notamment le XGR-M06P. Les intégrateurs système doivent vérifier que les configurations du micrologiciel (telles que la version 5.1 et les versions ultérieures) sont identiques sur les deux unités CPU redondantes avant de les monter sur ce bus unifié.
Pièges liés à l’application et notes d’ingénierie
Pour éviter les micro-déconnexions sur le bus haute vitesse de synchronisation du CPU, assurez-vous que le panneau de montage est parfaitement plat. Le montage du 2MLR-M06P sur une surface irrégulière peut exercer une torsion physique sur le circuit imprimé du fond de panier, provoquant des alarmes intermittentes « Module retiré » ou des basculements inattendus. Prévoyez un dégagement vertical suffisant d’au moins 50 mm au-dessus et au-dessous du rack afin de maintenir un refroidissement par convection naturelle des composants installés.
Conseils de mise en service et de câblage
Assurez-vous que la borne de mise à la terre du module d’alimentation fixé à cette base est directement reliée à une prise de terre à faible impédance à l’aide d’un fil de cuivre d’au moins 2,0 mm² (14 AWG). Des potentiels de terre flottants sur la plaque de base peuvent introduire du bruit haute fréquence dans le fond de panier du système, ce qui entraîne des erreurs de somme de contrôle et une dégradation des communications sur le bus parallèle interne.
Directives d’installation
AVERTISSEMENT CRITIQUE
N’installez, ne retirez et ne modifiez aucun module sur la plaque de base 2MLR-M06P lorsque le système est sous tension. Si l’alimentation électrique du rack principal n’est pas complètement coupée, de graves arcs électriques transitoires peuvent se produire et endommager définitivement les émetteurs-récepteurs du bus haute vitesse situés dans le fond de panier, ainsi que tout module CPU ou d’extension installé.
1
Positionnez la plaque de base vide contre un panneau de montage propre et plat à l’intérieur du boîtier, puis alignez-la sur les trous taraudés M4 prépercés.
2
Serrez fermement les vis de montage sur tous les points d’ancrage indiqués afin de garantir une mise à la terre correcte et d’éviter toute flexion mécanique.
3
Vérifiez que tous les connecteurs d’emplacement du fond de panier sont parfaitement exempts de poussière et de débris avant de faire glisser les modules CPU et fonctionnels pour les verrouiller en place.
