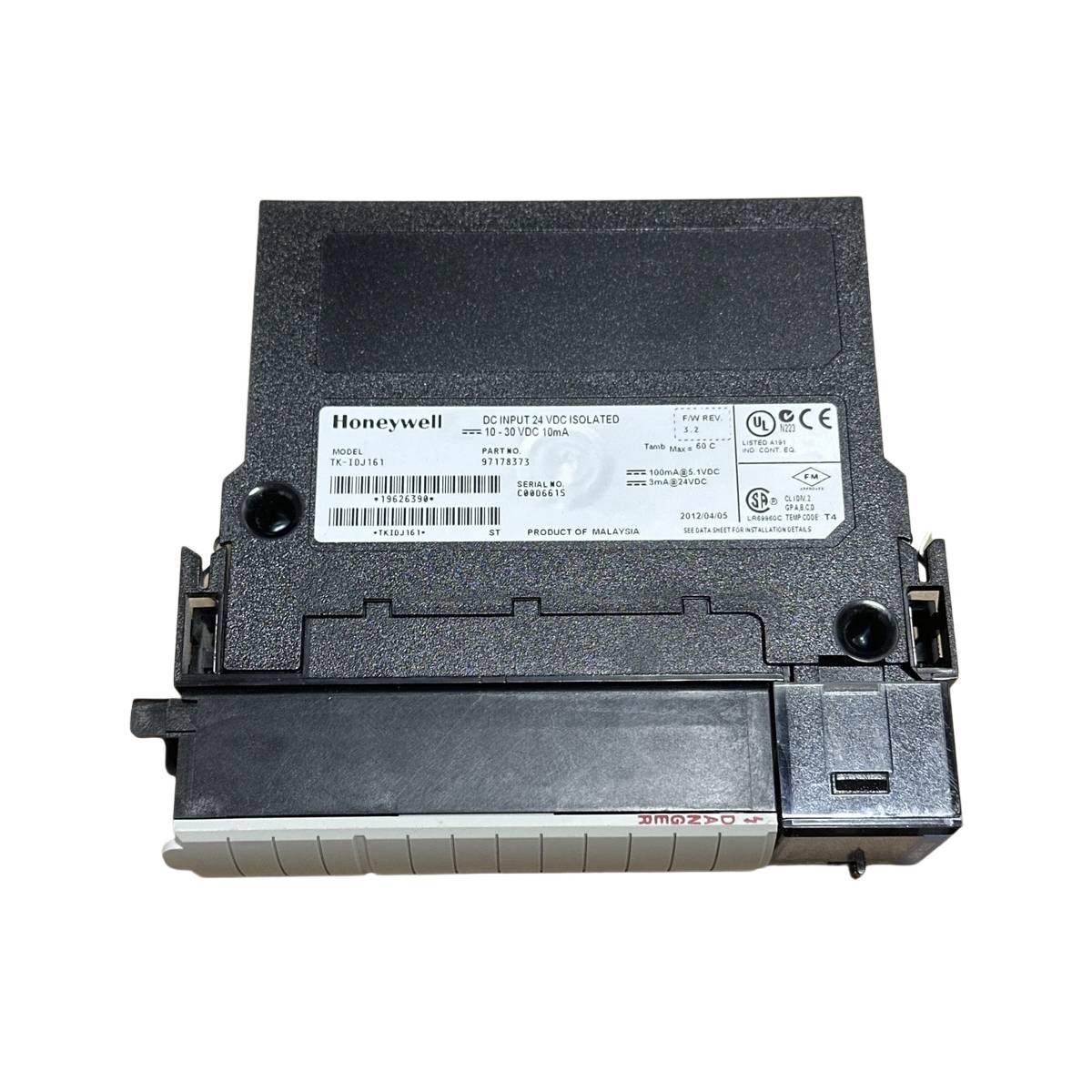

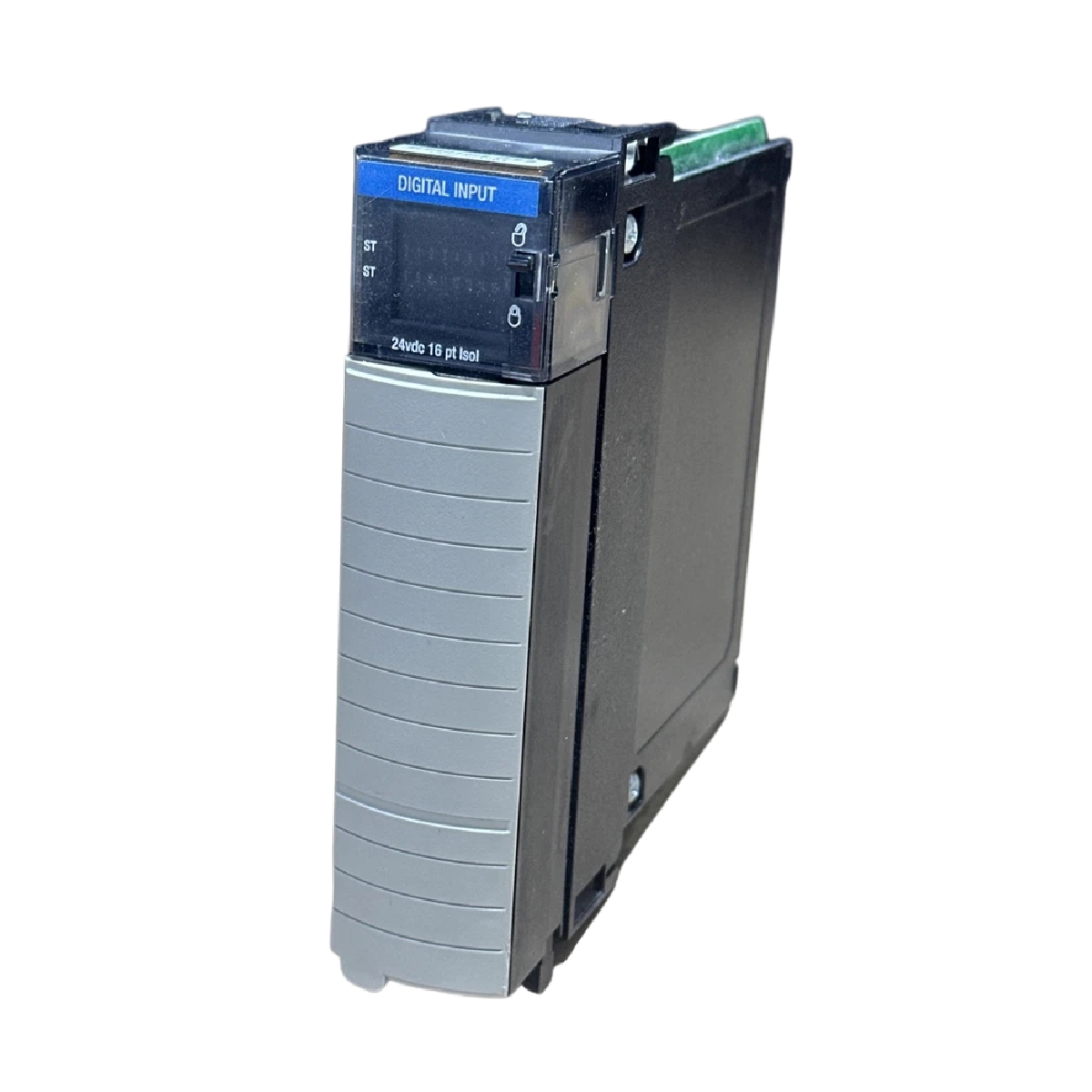

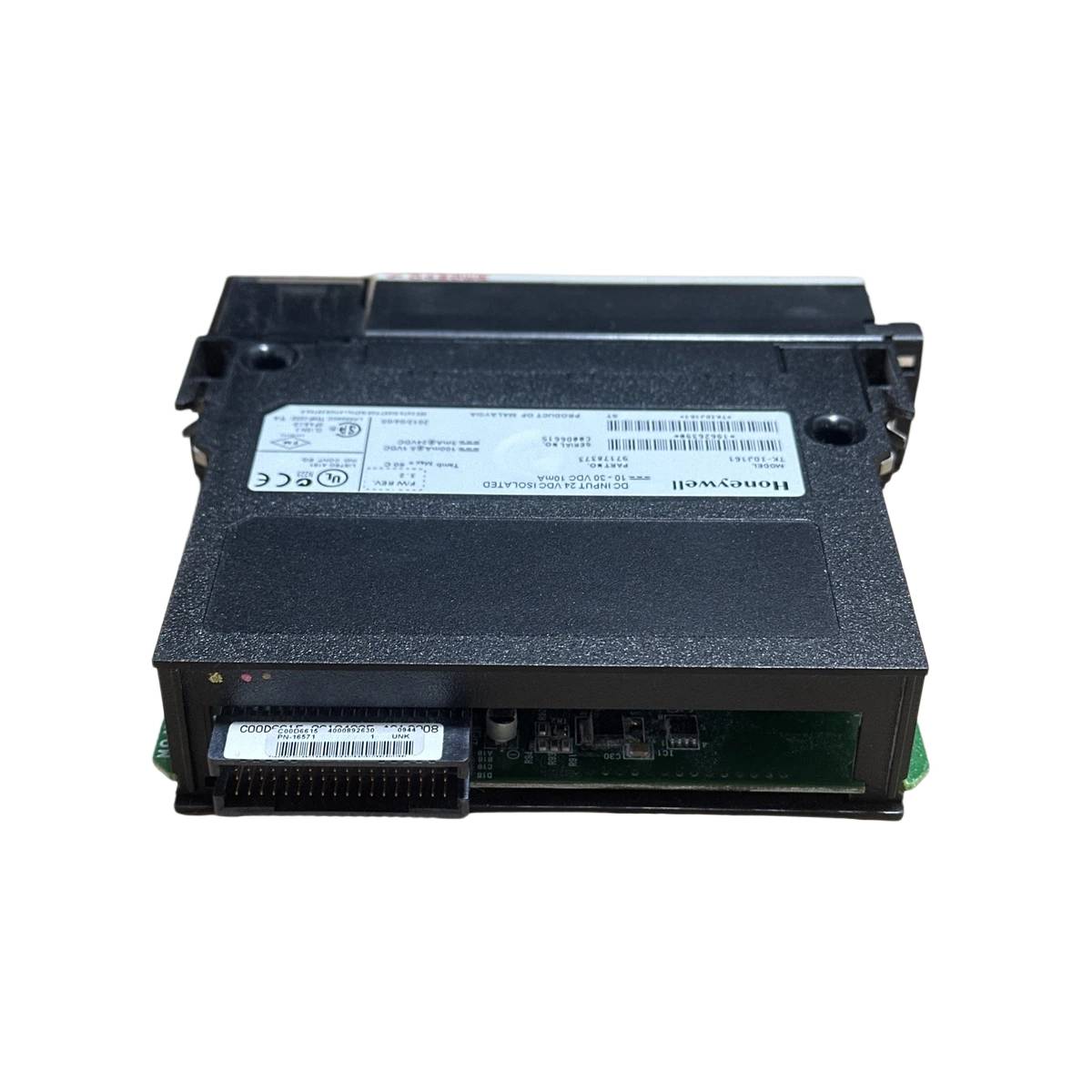

Module d'entrée discrète isolée Experion LS Honeywell TK-IDJ161

Module d'entrée discrète isolée Experion LS Honeywell TK-IDJ161

Il ne reste que 4 article(s) en stock

  • Fabricant : Honeywell

  • N° de produit : TK-IDJ161

  • Pays d'origine :États-Unis

  • Type de produit : Modules d'entrée discrète

  • Paiement : Virement bancaire, Western Union

  • Poids : 450g

  • Dimensions : 15,0 x 5,0 x 14,5 cm

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Voir les détails complets
Description du produit
FAQ
Expédition Retours
Détails supplémentaires
Avis

Description

Le Honeywell TK-IDJ161 est un module d'entrée/sortie de châssis haute densité - Série A (CIOM-A) conçu pour le système de contrôle distribué Experion LS. En tant que module d'entrée discrète isolé, cette unité simple largeur s'interface parfaitement avec le processeur de contrôle C200E via un réseau I/O ControlNet, offrant une surveillance fiable des signaux terrain dans des déploiements d'automatisation de processus exigeants. Le Honeywell TK-IDJ161 dispose de 16 canaux d'entrée isolés individuellement conçus pour traiter des signaux discrets 24 VCC nominaux. Chaque canal intègre une isolation galvanique pour éliminer les problèmes de boucle de masse et protéger l'architecture de contrôle, certifiée par des tests rigoureux à 100 % en usine à 2546 VCC pendant 1 seconde pour les limites canal à canal et utilisateur à système. Équipé d'un revêtement conforme, ce module offre une résistance environnementale renforcée contre l'humidité, la corrosion et les contaminants aéroportés dans les environnements industriels lourds.

Caractéristiques

  • Fournit 16 points d'entrée discrets avec isolation galvanique individuelle par canal.
  • Assemblage à revêtement conforme (désignation TK) pour une protection supérieure dans des environnements corrosifs et difficiles.
  • Conformité totale aux normes de compatibilité d'entrée IEC Type 1+.
  • Délais d'entrée matériels et programmables pour un filtrage robuste des signaux et une suppression du bruit.
  • Prend en charge les directives de retrait et d'insertion sous tension (RIUP) selon les protocoles de sécurité certifiés en zone.
  • Interface directe avec le processeur de contrôle C200E via un réseau coaxial ou fibre ControlNet ouvert à 5 Mbps.

Applications

  • Systèmes de contrôle distribués (DCS) dans les usines de traitement chimique et les raffineries de pétrole.
  • Surveillance haute fiabilité des interrupteurs de fin de course isolés, des indicateurs de position de vanne et des dispositifs de sécurité.
  • Rapport de séquence d'événements pour les installations de production d'énergie et de traitement de l'eau.
  • Domaines d'automatisation industrielle lourde corrosifs ou à forte humidité nécessitant un matériel de contrôle à revêtement conforme.

Spécifications techniques

Paramètre Spécification
Fabricant Honeywell Process Solutions
Désignation du modèle TK-IDJ161 (Revêtement conforme)
Type de famille d'E/S Entrées/Sorties du châssis - Série A (CIOM-A)
Largeur de l'emplacement du module Simple largeur (occupe 1 emplacement dans le châssis)
Nombre de points 16 canaux, isolés individuellement
Tension d'entrée nominale 24 VCC
Plage de tension en état de marche 10-30 VDC
Tension en état d'arrêt (maximum) 5 VDC
Courant en état de marche (minimum) 2,0 mA à 10 VDC
Courant en état d'arrêt (maximum) 1,5 mA
Compatibilité d'entrée Type IEC 1+
Courant de court-circuit / d'appel 250 mA de pointe (décroissant à <37 % en 22 ms, sans activation)
Impédance d'entrée (maximum) 31 kOhm à 60 Hz
Temps de retard d'entrée (d'arrêt à marche) Programmable : 1 ms et 2 ms (délai matériel : 1 ms maximum plus temps de filtrage)
Temps de retard d'entrée (de marche à arrêt) Programmable : 1 ms, 2 ms, 9 ms et 18 ms (délai matériel : 4 ms maximum plus temps de filtrage)
Dissipation de puissance 5,0 W maximum
Tension d'isolation Canal à canal / Utilisateur à système : testé à 100 % à 2546 VDC pendant 1 seconde
Bloc de connexion TC-TBCH, bloc de jonction à 36 positions
Pays d'origine États-Unis
Poids d'expédition (calculé) 0,45 kg
Dimensions du paquet (calculées) 15,0 x 5,0 x 14,5 cm

Directives d'installation

AVERTISSEMENT CRITIQUE

Isolez et déconnectez toutes les sources d'alimentation côté terrain et les alimentations du châssis système avant toute installation, manipulation du câblage ou retrait de l'interface du module. Le non-respect de la déconnexion complète peut entraîner un choc électrique grave, la destruction du matériel ou une interruption involontaire du processus dans des environnements dangereux.

1
Alignement du châssis : Alignez le module simple largeur avec les guides supérieur et inférieur de l'emplacement ciblé dans le bus backplane du châssis Série-A.
2
Insertion du module : Faites glisser fermement le module vers l'arrière le long des rails jusqu'à ce que les connecteurs arrière s'enclenchent solidement dans le backplane actif. Engagez les loquets supérieur et inférieur du châssis pour verrouiller le matériel.
3
Montage du bloc de jonction : Câblez le bloc de jonction TC-TBCH dédié à 36 positions en utilisant des conducteurs de terrain de calibre 16-22 AWG avant de fixer le bloc sur les broches d'interface avant correspondantes du module d'entrée.
4
Vérification du système : Appliquez l'alimentation du châssis et de la boucle. Surveillez les voyants d'état matériel du module intégré pour vérifier l'initialisation appropriée, la synchronisation de la configuration logicielle et la communication active des canaux.
Key Features:
#Discrete Input Modules #Experion LS

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Module d'entrée discrète isolée Experion LS Honeywell TK-IDJ161

Download Open in new tab

Quelle est la valeur spécifique du seuil d'isolation vérifiée pour ce dispositif d'entrée discret ?
Chaque unité subit un test d'isolation en ligne de production à 2546 VCC pendant 1 seconde, confirmant les limites d'isolation entre canaux et entre l'utilisateur et le circuit système.

Quel assemblage de bornes physique spécifique est requis pour connecter le câblage à l'unité ?
Ce module s'interface directement avec le composant de terminaison de fil TC-TBCH à 36 positions pour ses besoins en bloc de bornes.

Les temps de retard de traitement matériel peuvent-ils être ajustés dans le profil système ?
Oui, les délais de filtrage de off à on sont programmables par logiciel pour 1 ms et 2 ms, tandis que les options de délai de on à off peuvent être sélectionnées pour 1 ms, 2 ms, 9 ms et 18 ms.

Que se passe-t-il au comportement du signal d'entrée en cas de fortes pointes de courant électrique ?
Le circuit supporte un courant d'appel de pointe jusqu'à 250 mA, qui décroît naturellement en dessous de 37 % en 22 millisecondes sans déclencher une activité incorrecte du canal.
