Module d’alimentation Honeywell 51198651-100 TDC 3000

Description

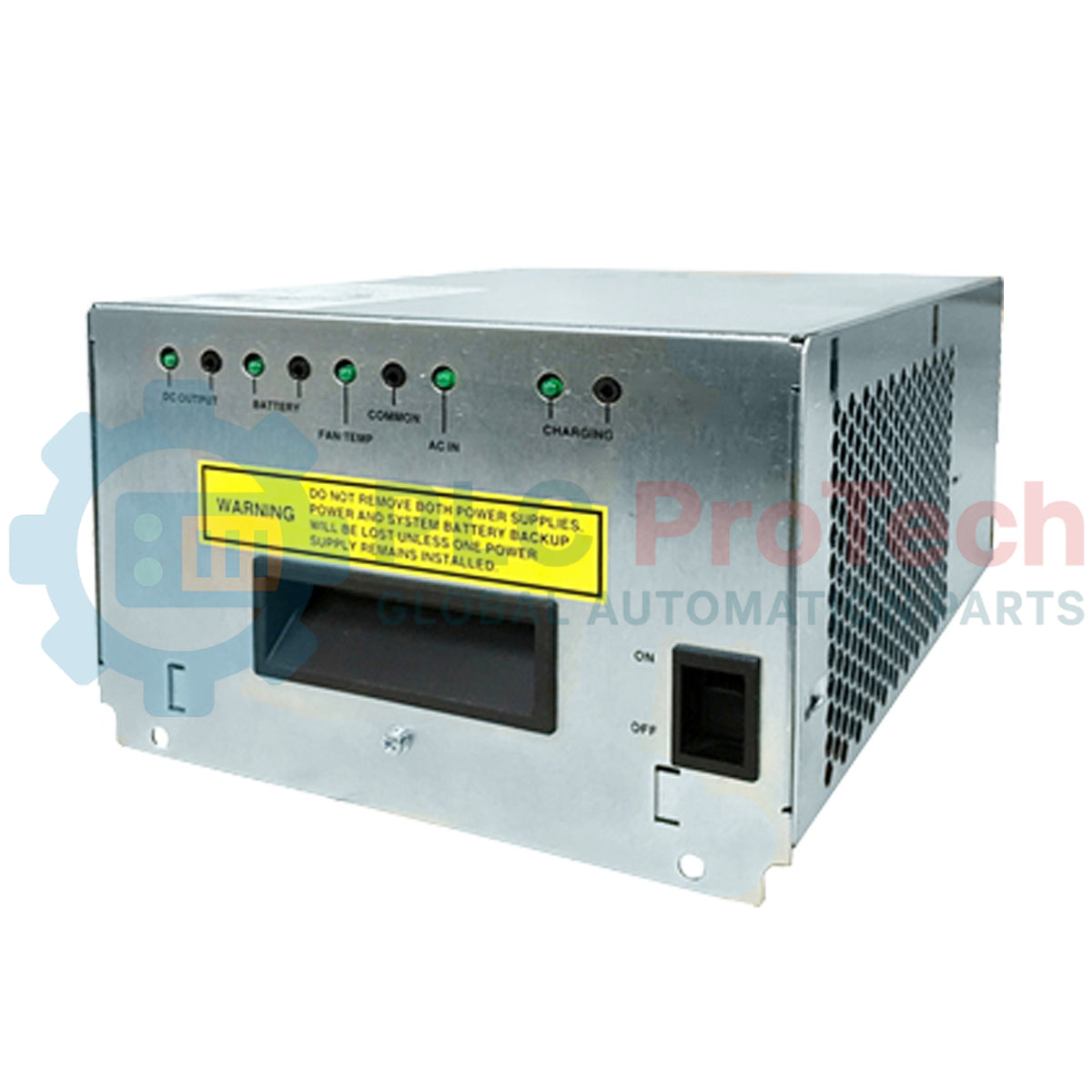

Conçu pour une intégration transparente dans les architectures de contrôle TDC 3000, le Honeywell 51198651-100 fournit une alimentation système stable et régulée aux équipements essentiels de contrôle des procédés. Ce module d’alimentation robuste est conçu pour répondre aux exigences de fonctionnement continu des systèmes de contrôle distribués (DCS) existants. En tant que source d’alimentation haute fiabilité, le module assure une distribution propre de la tension continue sur les fonds de panier du système, réduisant ainsi le risque d’interruptions du processeur ou de pertes du bus de communication. Servant de substitut conçu ou de successeur direct du 51198947-100 sur l’ensemble de son cycle de vie, il conserve une compatibilité complète de forme, d’installation et de caractéristiques électriques avec les configurations de châssis existantes.

Caractéristiques principales

• Compatibilité système : Alignement physique et électrique direct avec les châssis et systèmes de fond de panier Honeywell TDC 3000.
• Sortie régulée : Maintient des tolérances de tension strictes afin de protéger les circuits logiques internes sensibles contre les fluctuations de ligne.
• Protection contre les surintensités et les surtensions : Des circuits de sécurité intégrés se déclenchent automatiquement afin de prévenir les dommages aux contrôleurs DCS et aux modules d’E/S en aval lors d’anomalies électriques.
• Dissipation thermique : Conçu avec des dissipateurs thermiques robustes optimisés pour le refroidissement par convection passive à l’intérieur des armoires industrielles standard.

Applications

• Distribution de l’alimentation des armoires de DCS Honeywell TDC 3000 / TPS existantes.
• Salles de contrôle des procédés continus dans les secteurs du raffinage, de la pétrochimie et de la production d’électricité.
• Surveillance du réseau électrique industriel et gestion des infrastructures de services publics.

Spécifications techniques

Observations techniques empiriques

Modèles alternatifs et compatibilité

Le 51198651-100 sert de remplacement direct pour l’ancien ensemble d’alimentation 51198947-100. Lors du remplacement de ces unités dans un châssis actif, vérifiez que le niveau de révision du fond de panier correspond aux spécifications de mise à la terre du nouveau module, car les anciennes révisions peuvent présenter de légères différences au niveau des chemins de mise à la terre du châssis.

Pièges liés à l’application et remarques techniques

Comme ces modules reposent principalement sur la convection thermique passive, il est essentiel de maintenir des passages d’air propres à l’intérieur de l’armoire DCS. L’accumulation de poussière sur les dissipateurs thermiques arrière des transistors de puissance peut entraîner une dégradation thermique prématurée des condensateurs de filtrage internes, qui constitue la cause la plus courante des ondulations de tension ou de l’arrêt du module lors d’un fonctionnement prolongé sur site.

Conseils de mise en service et de câblage

Avant de monter le module dans l’emplacement actif du rack, effectuez un contrôle statique de la résistance d’isolement du câblage d’entrée d’alimentation. Veillez à ce que toutes les vis de fixation soient serrées strictement selon les spécifications de couple du fabricant afin d’établir un contact électrique à faible résistance sur les connecteurs de bus du fond de panier à courant élevé.

Consignes d’installation
