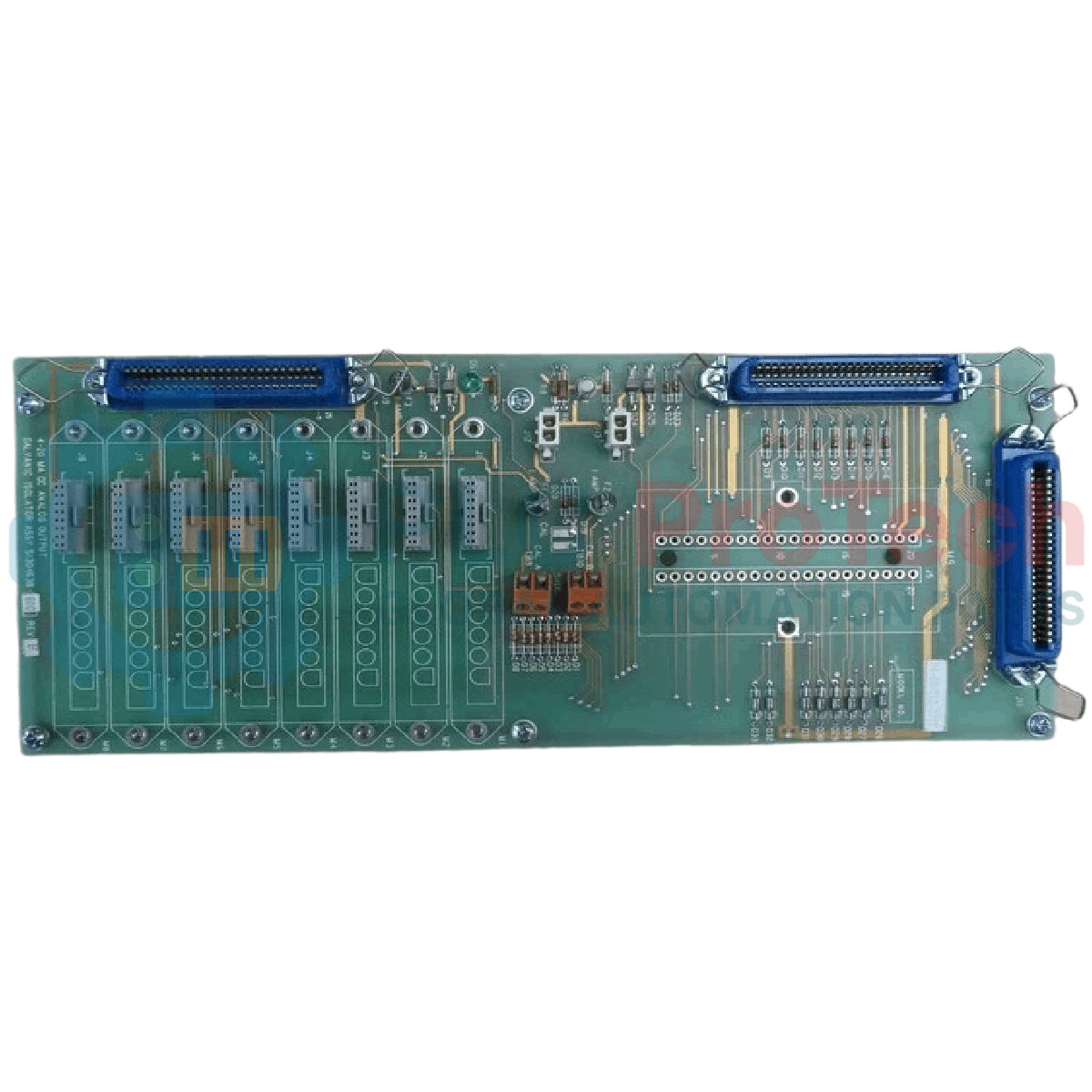

Isolateur galvanique de sortie analogique Honeywell 51304638-600 rév. F

Description

Assurant une isolation électrique essentielle pour les boucles de commande à sortie analogique dans les environnements de procédés, le Honeywell 51304638-600 est un isolateur galvanique de sortie analogique Rév. F à haute fiabilité. Ce module de qualité instrumentation est conçu pour interrompre les boucles de masse, bloquer les surtensions électriques transitoires et garantir une transmission précise du signal entre les contrôleurs DCS hôtes et les éléments de commande installés sur le terrain, tels que les vannes de régulation, les actionneurs et les positionneurs. Grâce à une séparation galvanique magnétique ou optique, il protège les équipements électroniques sensibles de la salle de commande contre les défauts côté terrain et les interférences électromagnétiques (EMI).

Caractéristiques

• Isolation galvanique : Fournit une barrière d’isolation robuste empêchant les boucles de potentiel de masse entre les systèmes de commande et les équipements de terrain.
• Optimisation de la révision F : Profils thermiques améliorés et composants statiques haute fiabilité pour une durée de service prolongée.
• Faible distorsion du signal : Fournit une reproduction du signal analogique à haute linéarité, préservant l’intégrité de l’étalonnage de l’entrée à la sortie.
• Intégration système : Conçu spécifiquement pour un montage fluide sur les ensembles de terminaison de terrain (FTA) Honeywell.
• Prise en charge des boucles de commande passives : Optimisé pour les configurations standard de boucles de courant 4-20 mA.

Applications

• Systèmes de contrôle des procédés pétrochimiques et de raffinage du pétrole.
• Barrières de sécurité intrinsèque dans les boucles d’instrumentation en zone dangereuse.
• Systèmes auxiliaires de production d’énergie et de commande des turbines.
• Boucles de distribution pour le traitement de l’eau et des eaux usées.

Spécifications techniques

Informations empiriques sur l’ingénierie

Modèles alternatifs et compatibilité

Le 51304638-600 Rev F est entièrement rétrocompatible avec les variantes plus anciennes Rev D et Rev E de la même famille de pièces. Lors du remplacement de modules sur d’anciens assemblages de terminaison de terrain (FTA) TDC 3000, vérifiez que les emplacements des canaux actifs sont propres et que l’alignement des broches existantes n’a pas subi de fatigue mécanique au fil des années de service.

Pièges liés à l’application et remarques d’ingénierie

Dans les installations en armoire fermée à forte densité de configuration multicanal, l’accumulation de chaleur peut affecter les canaux d’isolation passive. Maintenez une circulation d’air suffisante dans le boîtier de l’armoire afin d’éviter une dérive de l’étalonnage du courant due à la température. Veillez à ce que la résistance externe de la boucle ne dépasse pas la capacité maximale de charge pilotée indiquée pour la carte de sortie analogique hôte qui alimente l’isolateur.

Conseils de mise en service et de câblage

Vérifiez toujours la polarité du signal avant de raccorder les boucles de terrain. Une polarité inversée n’endommagera pas le module grâce aux circuits de protection intégrés, mais interrompra le fonctionnement des boucles et signalera un défaut de circuit ouvert sur le contrôleur hôte. Utilisez un câblage en paire torsadée blindée pour toutes les connexions de sortie, en mettant le blindage à la terre exclusivement du côté de l’armoire de commande du système.
