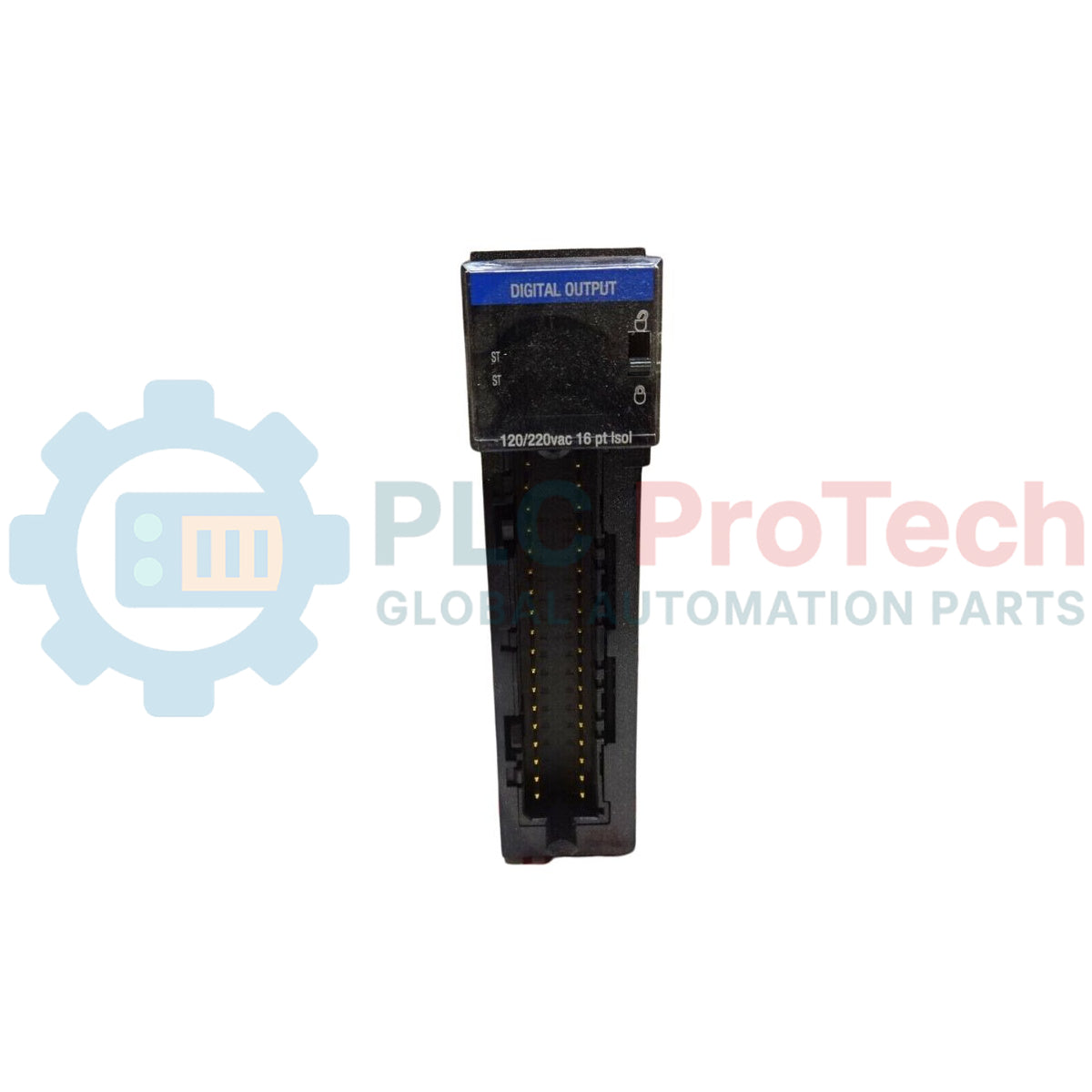

Module de sortie CA C200 Honeywell TK-ODK161

Description

Le TK-ODK161 est un module de sortie CA isolé haute densité conçu pour être intégré aux systèmes d’automatisation des procédés Honeywell. Ce module comporte 16 canaux de sortie isolés individuellement, conçus pour commuter des charges en courant alternatif sur une large plage de tensions, de 74 à 265 V CA, à des fréquences de ligne de 47 à 63 Hz. Chaque sortie est dotée de barrières d’isolation galvanique dédiées afin d’empêcher les interférences entre canaux et de protéger les composants électroniques de supervision du fond de panier contre les transitoires électriques côté terrain. Conçu pour assurer une transmission fiable des signaux vers des éléments de contrôle finaux tels que les solénoïdes, les démarreurs de moteurs et les indicateurs, le module intègre une synchronisation au passage par zéro afin de réduire les interférences électromagnétiques et les contraintes thermiques lors des commutations de charge.

Caractéristiques

• 16 circuits de sortie isolés individuellement assurant une séparation galvanique entre les canaux et entre l’utilisateur et le système.
• Faible chute de tension à l’état passant et paramètres optimisés de dissipation de puissance pour les armoires électriques à forte densité.
• Capacité élevée en courant de surtension de crête pour prendre en charge les courants d’appel inductifs et capacitifs.
• Mécanismes intégrés d’inhibition au passage par zéro pour prolonger la durée de vie des appareils de terrain.
• Compatibilité directe avec les borniers de connexion haute densité à 36 positions.

Applications

• Commande de vannes solénoïdes et d’actionneurs industriels.
• Interface avec les démarreurs de moteurs CA à vitesse fixe et les contacteurs.
• Commande de réseaux de voyants et de systèmes de signalisation visuelle.
• Commutation de charges séparées dans les environnements chimiques, pétrochimiques et de production d’électricité.

Spécifications techniques

Connexions/interfaces

Directives d’installation

Mise à la terre et blindage

Assurez-vous que le rack du châssis et le fond de panier de montage sont correctement reliés au réseau de mise à la terre de l’instrumentation de l’installation. Les blindages des câbles de terrain, s’ils sont utilisés pour atténuer le bruit, doivent être raccordés aux barres de mise à la terre des blindages prévues à cet effet, à l’extérieur de l’ensemble du module, afin d’empêcher les courants parasites de pénétrer dans le plan de logique de commande.

Manipulation et protection contre les décharges électrostatiques

Les décharges électrostatiques peuvent dégrader ou détruire les composants internes à semi-conducteurs. Avant d’insérer, de retirer ou de câbler le module, le personnel doit porter un bracelet antistatique correctement relié à la terre. Stockez et transportez l’unité exclusivement dans un emballage de protection antistatique homologué.

Gestion thermique et circulation de l’air

Examinez les paramètres de déclassement thermique lors de la planification de l’agencement des modules. Notez que les limites de courant total du module passent de 5,0 A à 30 °C à 4,0 A à 60 °C. Maintenez des marges de dégagement suffisantes entre les équipements de forte puissance et le châssis afin de favoriser une convection naturelle ou une circulation d’air forcée sans entrave.

Câblage et affectation du bornier

Toutes les connexions de terrain doivent être câblées via le bornier compatible TC-TBCH à 36 positions. Vérifiez que les exigences de charge respectent le seuil minimal d’activation de 10 mA par sortie afin de garantir un fonctionnement correct de la commutation et d’éviter les états de fausse activation dus au courant de fuite.

FAQ

Quelle est la tension d’isolement électrique entre les canaux de ce module ?

Chaque canal est entièrement isolé des circuits adjacents et résiste aux essais à 2546 VDC pendant 1 seconde.

Que se passe-t-il si la température ambiante de fonctionnement augmente de 30 à 60 °C ?

Bien que chaque point reste prévu pour 2,0 A, la capacité maximale totale en courant du module diminue de 5,0 A à 4,0 A.

Cette unité peut-elle commuter des signaux d’instrumentation de faible puissance inférieurs à 10 mA ?

Non, un courant minimal à l’état passant de 10 mA par canal de sortie est nécessaire au bon fonctionnement du circuit de commutation statique.

Quel bornier spécifique est requis pour l’interface avec le câblage de terrain ?

Ce module nécessite le bornier TC-TBCH à 36 positions pour gérer les connexions côté terrain.

Cet appareil offre-t-il une fonction de commutation au passage par zéro ?

Oui, il limite la commutation en fonction d’un seuil maximal de tension d’inhibition au passage par zéro de 60 V crête afin de minimiser les surtensions inductives.

Quel est le délai typique du signal de sortie lors du fonctionnement sur une ligne standard à 50 Hz ?

Le délai de propagation et de traitement du signal, à l’activation comme à la désactivation, est d’environ 11 ms à 50 Hz.

Quelle puissance le module consomme-t-il sur l’alimentation de fond de panier 24 VDC ?

La consommation nominale continue de courant sur le rail 24 VDC est extrêmement faible, spécifiée à 0,002 A.

Quel est le courant de surtension transitoire maximal que les canaux individuels peuvent tolérer ?

Chaque point de sortie peut supporter un courant de surtension d’appel allant jusqu’à 20 A pendant 43 ms, avec une répétition possible toutes les 2 secondes à 60 °C.

Quel niveau de courant de fuite faut-il prévoir lorsqu’une sortie est désactivée ?

Le courant de fuite à l’état désactivé peut atteindre une valeur maximale de 3 mA par point de sortie individuel.

Quel est le poids net du module, hors matériaux d’expédition ?

Le poids du module hors emballage est exactement de 1 kg.
