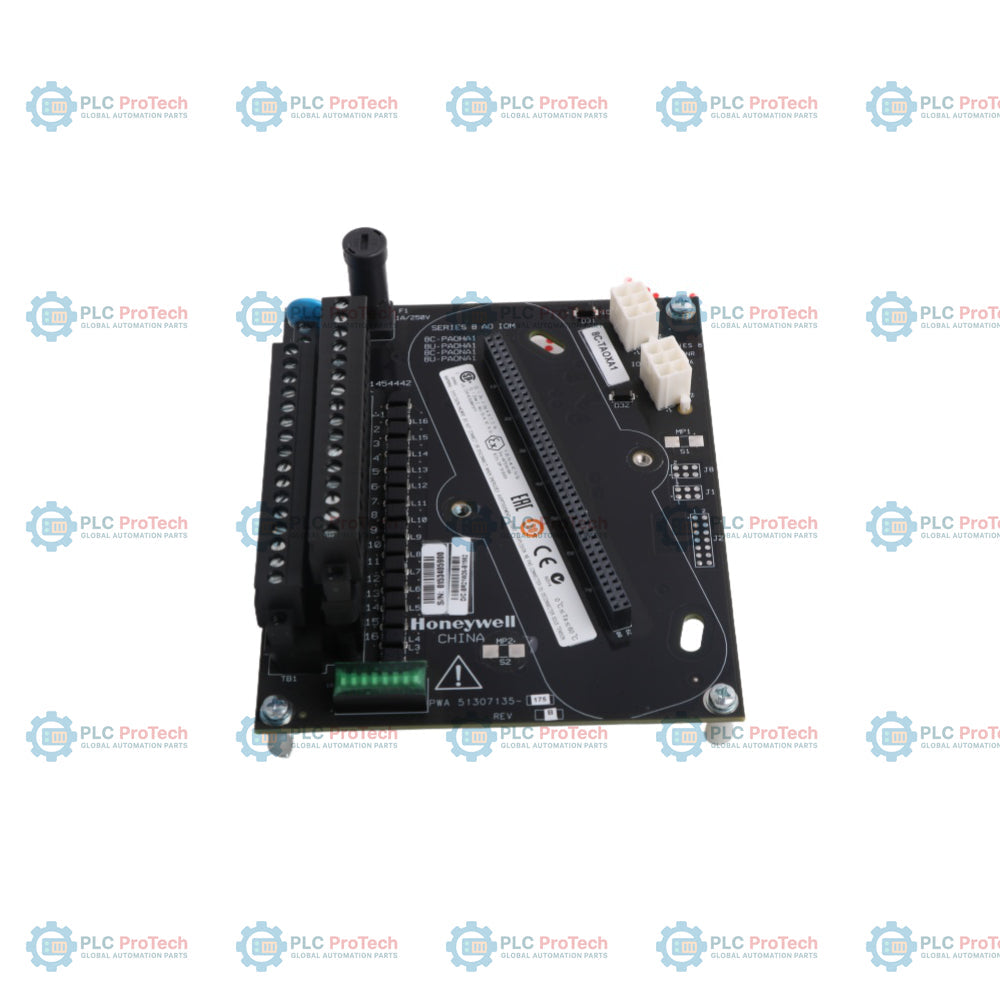

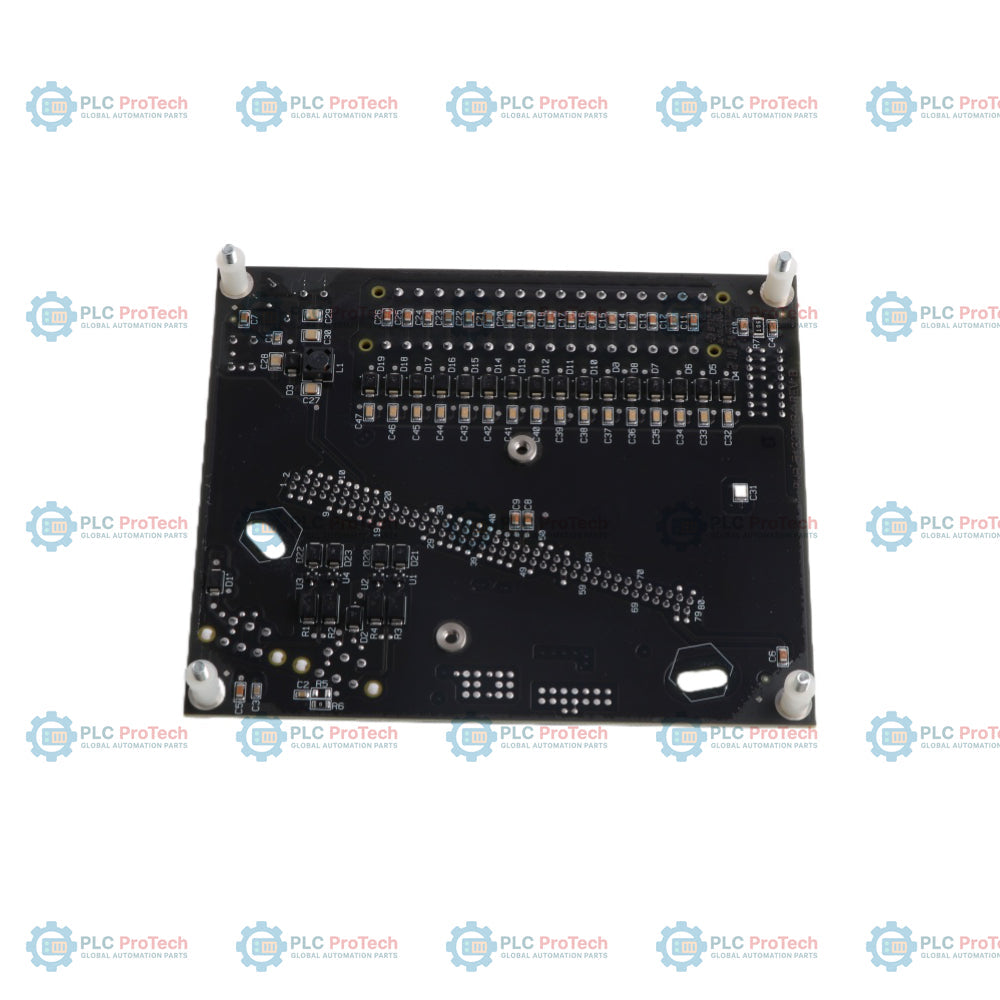

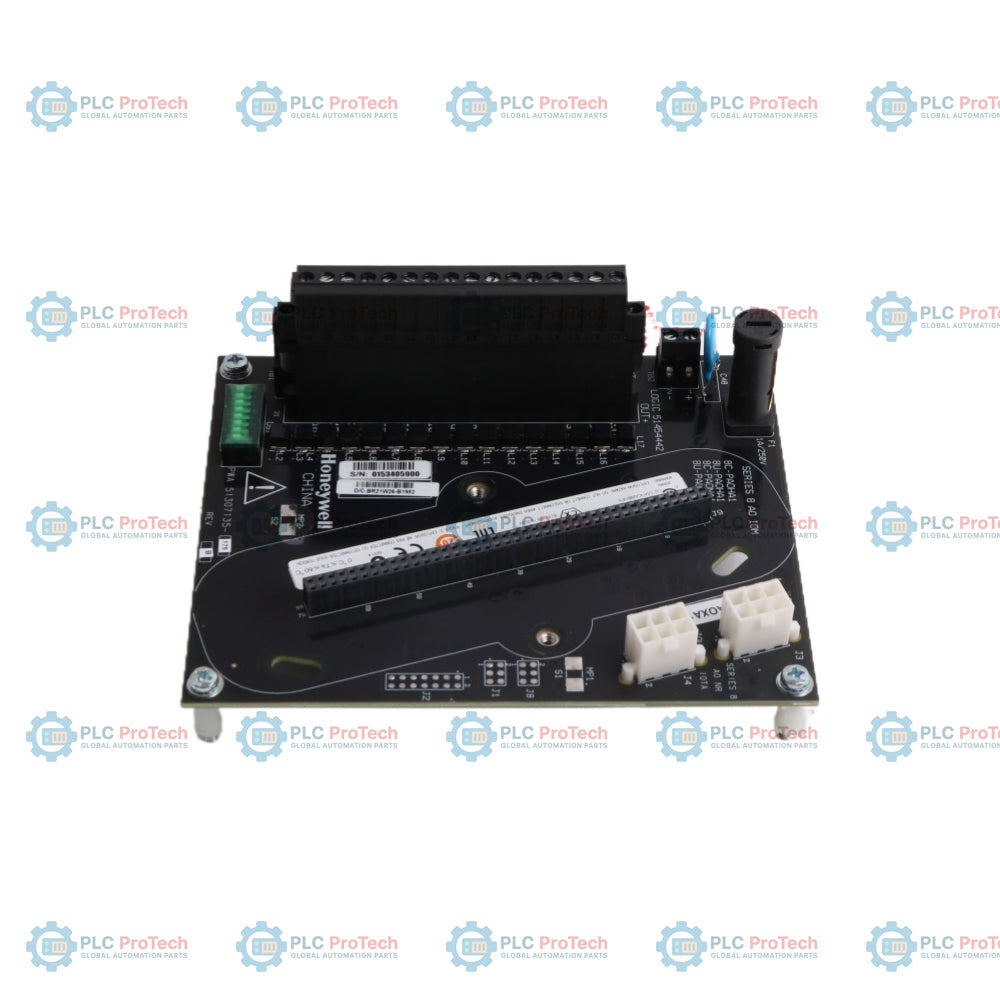

IOTA de sortie analogique Honeywell Experion PKS 8C-TAOXA1 (51307135-175)

Présentation du produit

Le Honeywell 8C-TAOXA1 (51307135-175) est un ensemble de terminaison de sorties analogiques (IOTA) haute fiabilité appartenant à la famille d’E/S Experion PKS Series 8 . Composant essentiel de l’environnement de contrôle C300, cette IOTA fournit la base de montage physique et l’interface de câblage de terrain pour le module de sortie analogique 8C-PAOXA1 . La 8C-TAOXA1 est conçue pour prendre en charge 16 canaux de signaux de 4-20 mA, couramment utilisés pour piloter des vannes de régulation, des actionneurs et des régulateurs de vitesse dans des secteurs industriels critiques tels que le pétrole et le gaz, la production d’électricité et la fabrication pharmaceutique. Son format vertical est une caractéristique emblématique de la conception Series 8, conçue pour favoriser le refroidissement par convection naturelle et réduire l’encombrement dans les armoires de contrôle haute densité.

Configuration technique

L’architecture de la 8C-TAOXA1 (51307135-175) est optimisée pour une installation rapide et une intégrité durable des signaux dans les environnements industriels exigeants.

• Capacité de 16 canaux : Fournit des points de raccordement dédiés à vis pour 16 boucles de sortie analogique, prenant en charge les configurations redondantes et non redondantes.

• Profil de montage vertical : Spécialement conçu pour le châssis Slim Series 8, il permet une gestion efficace des câbles et une meilleure dissipation thermique par rapport aux racks horizontaux traditionnels.

• Revêtement de tropicalisation G3 : La variante 51307135-175 est traitée en usine avec un revêtement protecteur capable de résister aux environnements sévères de classe G3, empêchant la corrosion due au H2S, au Cl2 et à d’autres gaz caustiques.

• Distribution intégrée de l’alimentation : Gère la distribution de l’alimentation 24 VCC depuis le bus de l’armoire vers le module d’E/S inséré et la boucle côté terrain, garantissant un courant de commande constant sur les 16 canaux.

• Interface de câblage de terrain : Comprend des borniers à compression robustes et haute densité qui facilitent le raccordement sécurisé des câbles de terrain, avec prise en charge intégrée de la mise à la terre des blindages.

Caractéristiques techniques

FAQ techniques

La 8C-TAOXA1 est-elle compatible avec les modules de communication HART ?

Oui. Bien que l’IOTA soit un ensemble de terminaison passif, elle est conçue pour transmettre de manière transparente les données numériques HART lorsqu’elle est associée à un module de sortie analogique compatible HART, tel que la 8C-PAOHA1.

Quelle est la signification de la référence 51307135-175 ?

Le suffixe 175 désigne spécifiquement le revêtement de tropicalisation G3. Les versions standard non revêtues portent des suffixes différents. Cette version est requise pour toute installation où l’atmosphère de la salle de contrôle n’est pas strictement régulée contre les contaminants corrosifs.

Puis-je utiliser cette IOTA pour des configurations de modules AO redondantes ?

La 8C-TAOXA1 est une IOTA non redondante (simple). Pour les applications redondantes dans lesquelles deux modules se remplacent mutuellement sur le même câblage de terrain, vous devez utiliser la version redondante de l’IOTA (8C-TAOXB1).

Guide d’ingénierie et d’installation

• Rigueur du câblage : Lors du raccordement des boucles de 4-20 mA à la 8C-TAOXA1, veillez à maintenir les câbles de signal séparés des lignes CA haute tension. Utilisez des câbles blindés à paires torsadées et raccordez le blindage au point de mise à la terre prévu sur l’IOTA afin de réduire les interférences électromagnétiques (EMI) susceptibles de provoquer des oscillations de vanne.

• Mise en place du module : Avant de mettre sous tension, assurez-vous que le module 8C-PAOXA1 est correctement enfiché sur l’IOTA et que les vis de montage imperdables sont serrées. Un module mal fixé peut provoquer des alarmes intermittentes de défaut de canal ou de défaillance de liaison d’E/S dans l’affichage d’état du système Experion.

• Protection contre l’atmosphère : Puisqu’il s’agit de la version 51307135-175 revêtue G3, assurez-vous qu’une fois le câblage de terrain terminé, les entrées de l’armoire sont étanchéifiées. Le revêtement protège la carte, mais les raccordements des borniers restent vulnérables à une forte oxydation si l’armoire est laissée ouverte dans un environnement corrosif.
