Description

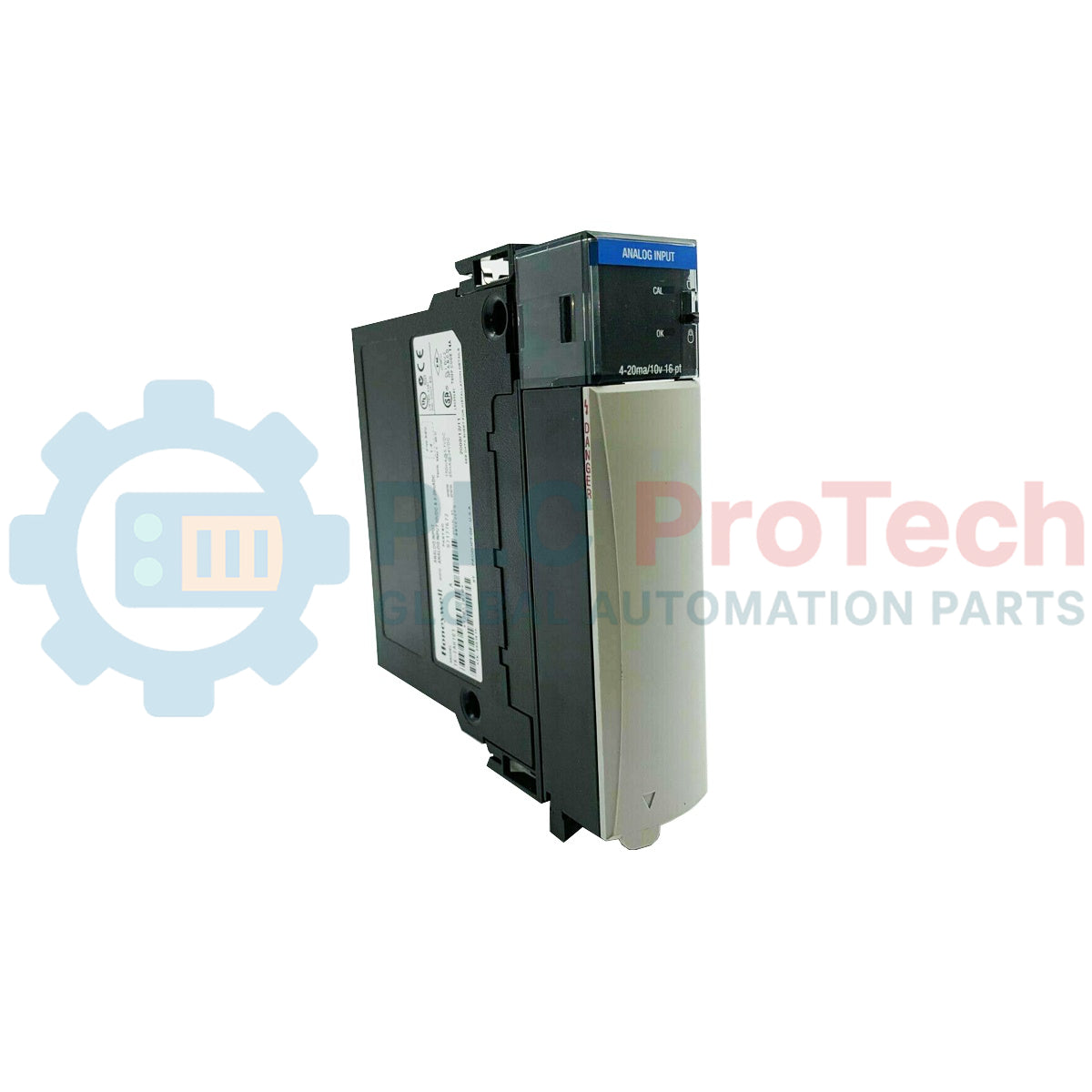

Chargé de traiter les variables de processus critiques au sein de l’architecture Experion PKS, le Honeywell TK-IAH161 est un module d’entrée analogique haute densité à 16 canaux, conçu pour s’interfacer en toute transparence avec les transmetteurs de terrain. Ce module prend en charge les signaux analogiques de 4 à 20 mA auxquels se superposent les communications numériques HART, ce qui permet d’effectuer des diagnostics avancés des appareils, leur configuration et la gestion des actifs directement depuis la salle de commande. Conçu pour s’intégrer à la plateforme E/S Series C, il assure une acquisition fiable des données et des performances robustes dans les environnements de processus industriels lourds.
Caractéristiques
- Fournit 16 canaux d’entrée isolés ou asymétriques pour des configurations d’armoire peu encombrantes.
- Prend en charge la communication numérique HART bidirectionnelle pour le diagnostic des instruments de terrain intelligents.
- Compatible avec les assemblages de terminaison d’entrées/sorties (IOTA) Series C.
- Sa conception remplaçable à chaud permet son remplacement sous tension sans interrompre le processus.
- Filtrage intégré et réjection élevée du mode commun pour un conditionnement précis des signaux.
Applications
- Réseaux de raffinage du pétrole et du gaz et de distribution pétrochimique.
- Surveillance continue des processus dans les installations de fabrication de produits chimiques.
- Suivi des paramètres des chaudières et des turbines à vapeur dans les centrales électriques.
- Surveillance du débit, du niveau et de la pression dans les installations de traitement de l’eau et des eaux usées.
Caractéristiques techniques
| Paramètre |
Spécification |
| Fabricant |
Honeywell |
| Numéro de modèle |
TK-IAH161 |
| Type de module |
Module d’entrée analogique avec HART |
| Nombre de canaux |
16 canaux |
| Plage du signal d’entrée |
4 à 20 mA (avec protocole numérique HART) |
| Série |
E/S Series C |
| Température de fonctionnement |
0 à 60 °C |
| Poids d’expédition (calculé) |
1,5 kg (3,3 lb) |
Analyses empiriques d’ingénierie
Modèles alternatifs et compatibilité
Le TK-IAH161 est fonctionnellement identique à la version avec revêtement (TC-IAH161), mais est destiné aux environnements non corrosifs. Il se monte généralement sur les ensembles de raccordement d’E/S CC-TAIH01 ou CC-TAIH11. En cas de migration depuis un modèle non HART (tel que le TK-IAI161), ce module constitue une mise à niveau directe permettant d’activer les diagnostics numériques des appareils, mais la configuration des blocs du système de contrôle doit être mise à jour dans Experion pour activer le routage HART.
Pièges d’application et notes techniques
Lors de la configuration de transmetteurs alimentés par la boucle (2 fils), vérifiez l’impédance totale de la boucle. La résistance interne du canal TK-IAH161, combinée à celle du câble, ne doit pas dépasser la capacité de charge maximale du transmetteur sous 24 VCC. Pour les transmetteurs autoalimentés (4 fils), veillez à utiliser des isolateurs adaptés ou des références de terre communes afin d’éviter les boucles de masse qui perturbent les signaux HART numériques à modulation par déplacement de fréquence (FSK).
Conseils de mise en service et de câblage
Pour assurer une communication HART fiable, la boucle doit présenter une impédance minimale de 250 ohms. Si l’appareil de terrain ne parvient pas à établir une liaison numérique stable, vérifiez qu’aucun dispositif externe de protection contre les surtensions à forte capacité n’est installé en parallèle avec la boucle, car il risque de détourner le signal porteuse HART haute fréquence. Reliez toujours le blindage du câble de signal à la terre uniquement à l’extrémité de la borne IOTA.
Consignes d’installation
AVERTISSEMENT CRITIQUE : Mettez hors tension toutes les boucles d’instruments de terrain et consignez la source d’alimentation principale avant toute installation, maintenance ou procédure de remplacement de module. Si l’alimentation n’est pas isolée, des transitoires électriques inattendus peuvent endommager les modules d’E/S actifs adjacents ou perturber les boucles de contrôle actives.
-
1
Alignez le module TK-IAH161 sur l’emplacement prévu de la carte IOTA Series C.
-
2
Appuyez fermement le module sur les broches d’alignement et les broches du connecteur jusqu’à l’enclenchement du mécanisme de verrouillage.
-
3
Serrez les vis de fixation du module pour assurer une mise à la terre correcte et une bonne stabilité mécanique en présence de vibrations industrielles.
-
4
Rétablissez l’alimentation de la boucle et vérifiez les voyants d’état du module depuis la console du système Experion PKS.
