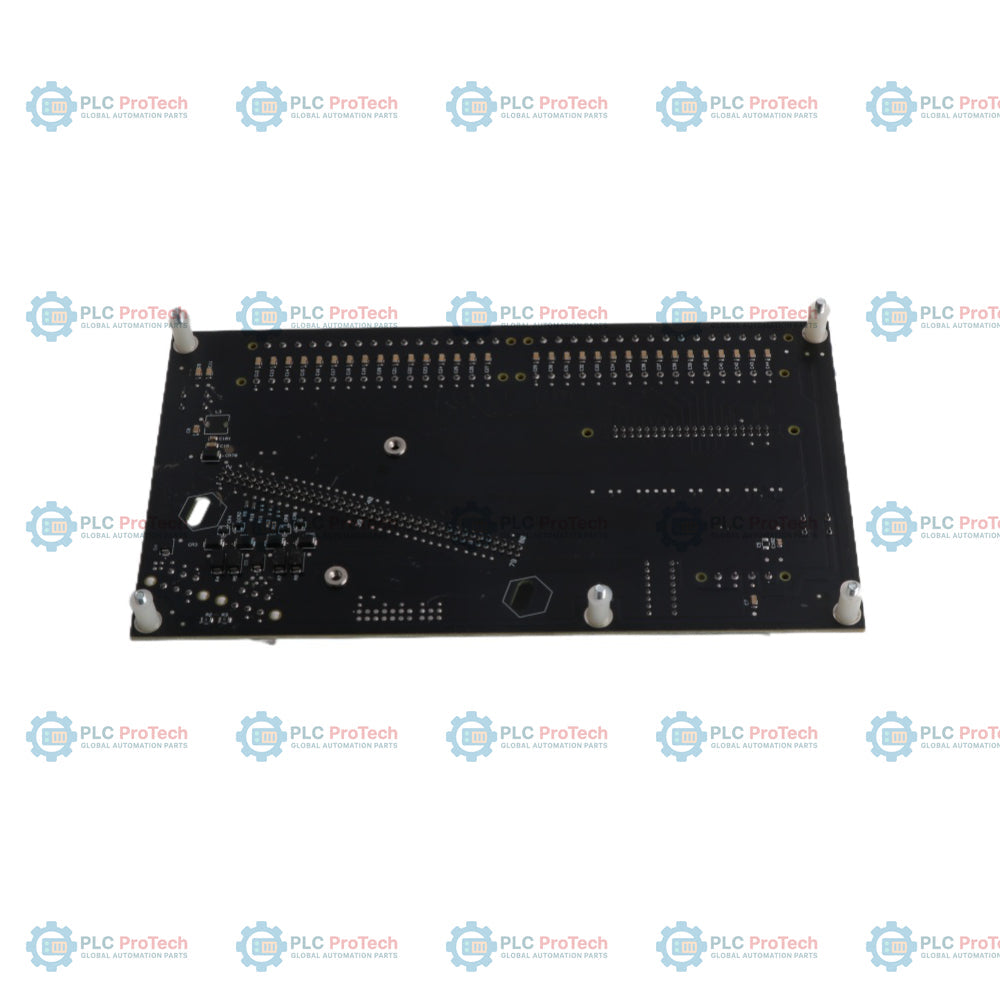

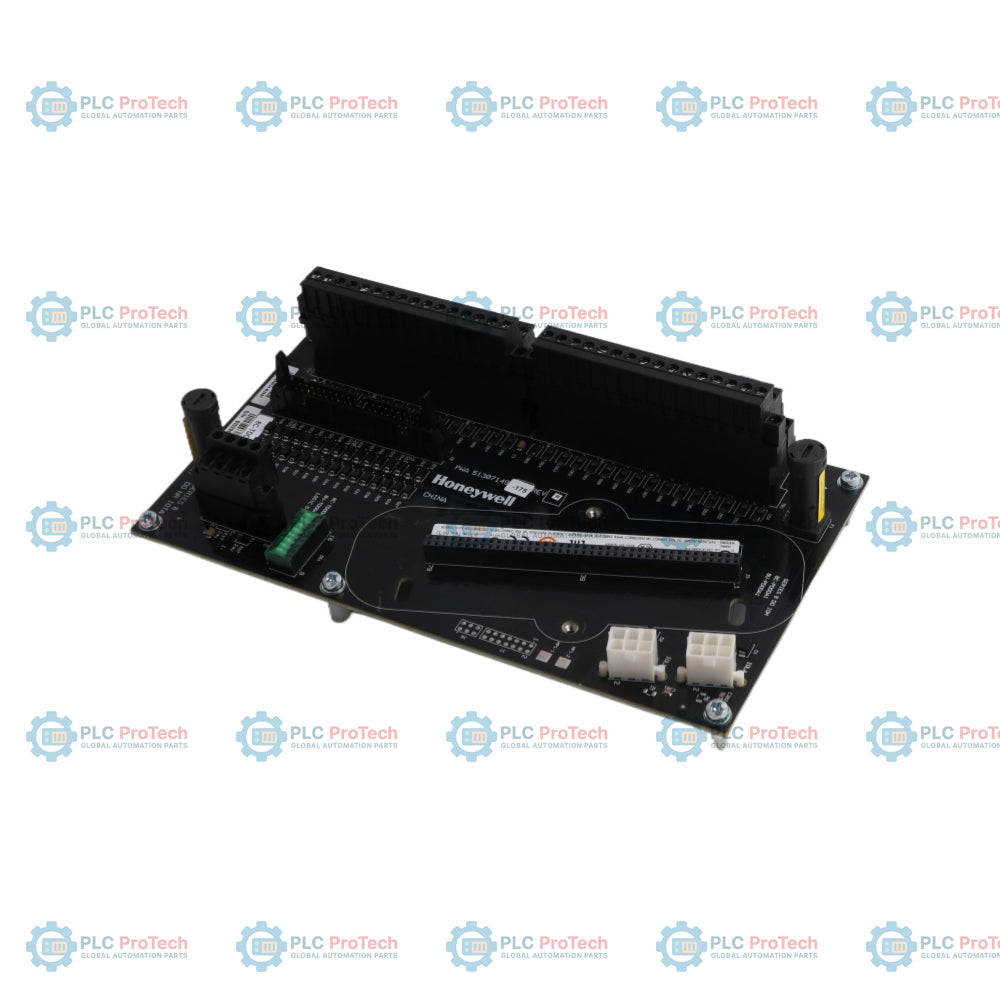

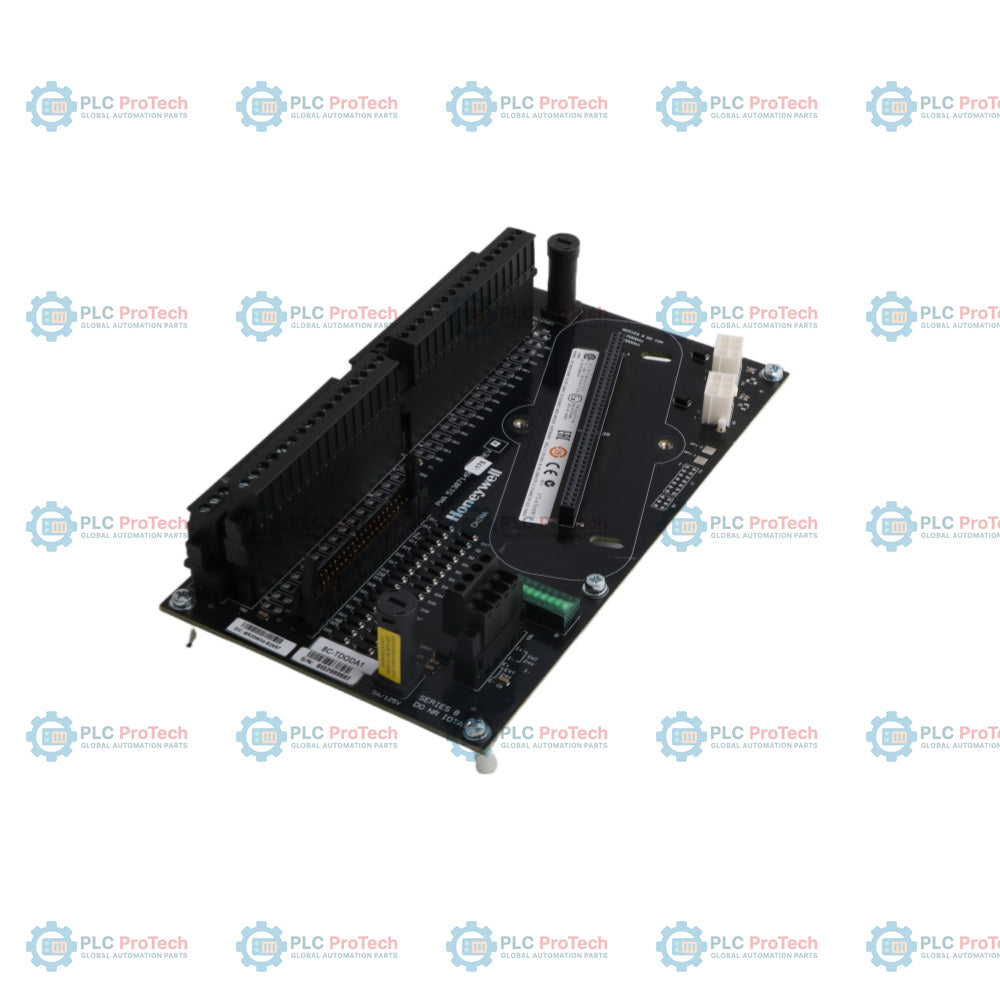

IOTA de sortie numérique Honeywell Experion PKS 8C-TDODA1 (51307149-175)

Présentation du produit

Le Honeywell 8C-TDODA1 (51307149-175) est un ensemble de terminaison de sorties numériques à 32 canaux (IOTA), conçu pour la plateforme d’E/S Experion PKS Series 8 . Cette IOTA « simple » sert de base de montage et d’interface de câblage terrain pour un seul module de sortie numérique 8C-PDODA1 . Elle est conçue pour piloter des dispositifs de terrain discrets de 24 V c.c., tels que des électrovannes, des relais et des voyants. La 8C-TDODA1 présente le design vertical caractéristique de la Series 8, qui réduit considérablement l’encombrement de l’armoire tout en améliorant la gestion thermique par convection naturelle. Cette version spécifique (51307149-175) est traitée en usine avec un revêtement de protection G3, offrant une protection essentielle contre l’humidité et les éléments atmosphériques corrosifs couramment présents dans les environnements industriels de traitement.

Configuration technique

La 8C-TDODA1 (51307149-175) fournit une interface électrique renforcée pour la commande discrète.

• Interface à 32 canaux à extrémité unique : prend en charge 32 canaux de sortie numérique, permettant un câblage haute densité et un acheminement simplifié du retour commun.

• Revêtement de protection G3 : le suffixe « 175 » indique la conformité à la norme ISA S71.04, classe G3, protégeant le circuit imprimé et les composants contre les gaz corrosifs tels que le sulfure d’hydrogène (H2S) et le chlore (Cl2).

• Format vertical Series 8 : se monte sur un support Series 8 standard, favorisant une circulation d’air efficace par « effet cheminée » afin de maintenir le module électronique au frais.

• Protection intégrée des circuits : conçue pour fonctionner avec les capacités de diagnostic du module d’E/S, notamment la protection contre les courts-circuits et la surveillance de charge.

• Conception facilitant la maintenance : permet de remplacer le module électronique d’E/S (« remplacement à chaud ») sans déconnecter les bornes de câblage terrain.

Spécifications techniques

FAQ techniques

Puis-je utiliser cette IOTA dans une configuration redondante ?

Non. La 8C-TDODA1 est une IOTA « simple », ce qui signifie qu’elle ne possède qu’un seul emplacement pour un module d’E/S. Pour les applications de sorties numériques redondantes dans lesquelles deux modules se secourent mutuellement, vous devez utiliser l’IOTA redondante 8C-TDODB1.

Quel est le courant maximal par canal ?

Bien que le module puisse piloter des électrovannes 24 V c.c. courantes, la capacité totale en courant est limitée. Pour les charges à courant élevé ou les commutations à haute fréquence, il est fortement recommandé d’utiliser des relais d’interface afin d’éviter les contraintes thermiques sur l’IOTA et le module.

Comment l’alimentation terrain est-elle fournie aux sorties ?

L’alimentation d’excitation terrain (24 V c.c.) est généralement fournie par le jeu de barres du support Series 8. L’IOTA distribue ensuite cette alimentation aux différents canaux en fonction des commandes du contrôleur C300.

Guide d’ingénierie et d’installation

• Précautions de câblage : utilisez des embouts sur tous les fils de terrain afin d’assurer un contact fiable et d’empêcher les brins de fil épars de provoquer des courts-circuits entre les bornes adjacentes du bornier haute densité.

• Mise à la terre : assurez-vous que l’IOTA est fermement encliquetée dans le support et que le support lui-même est correctement relié à la barre de terre des instruments. Une mise à la terre insuffisante peut entraîner des erreurs de diagnostic intermittentes et une sensibilité aux interférences électromagnétiques.

• Gestion des fusibles : surveillez les diagnostics « Fusible grillé » dans le logiciel Experion. Si un circuit protégé par fusible est utilisé, identifiez et corrigez le court-circuit côté terrain avant de remplacer le module ou de réinitialiser le système.

• Espacement thermique : maintenez le dégagement de 150 mm spécifié par le fabricant au-dessus et au-dessous de la rangée d’IOTA afin d’assurer un refroidissement suffisant. La surchauffe est une cause principale de réduction de la durée de vie des composants électroniques dans les armoires c.c. haute densité.
