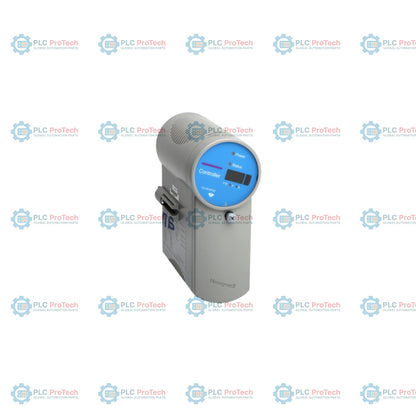

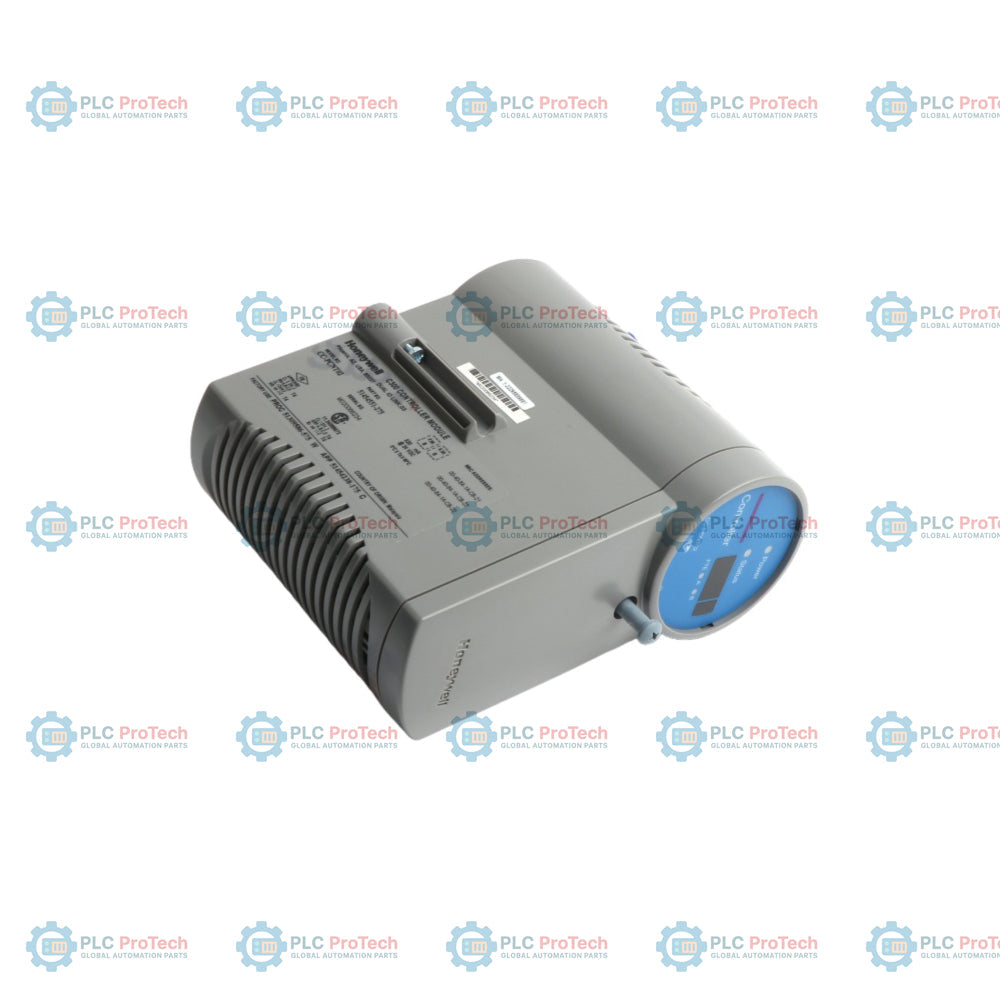

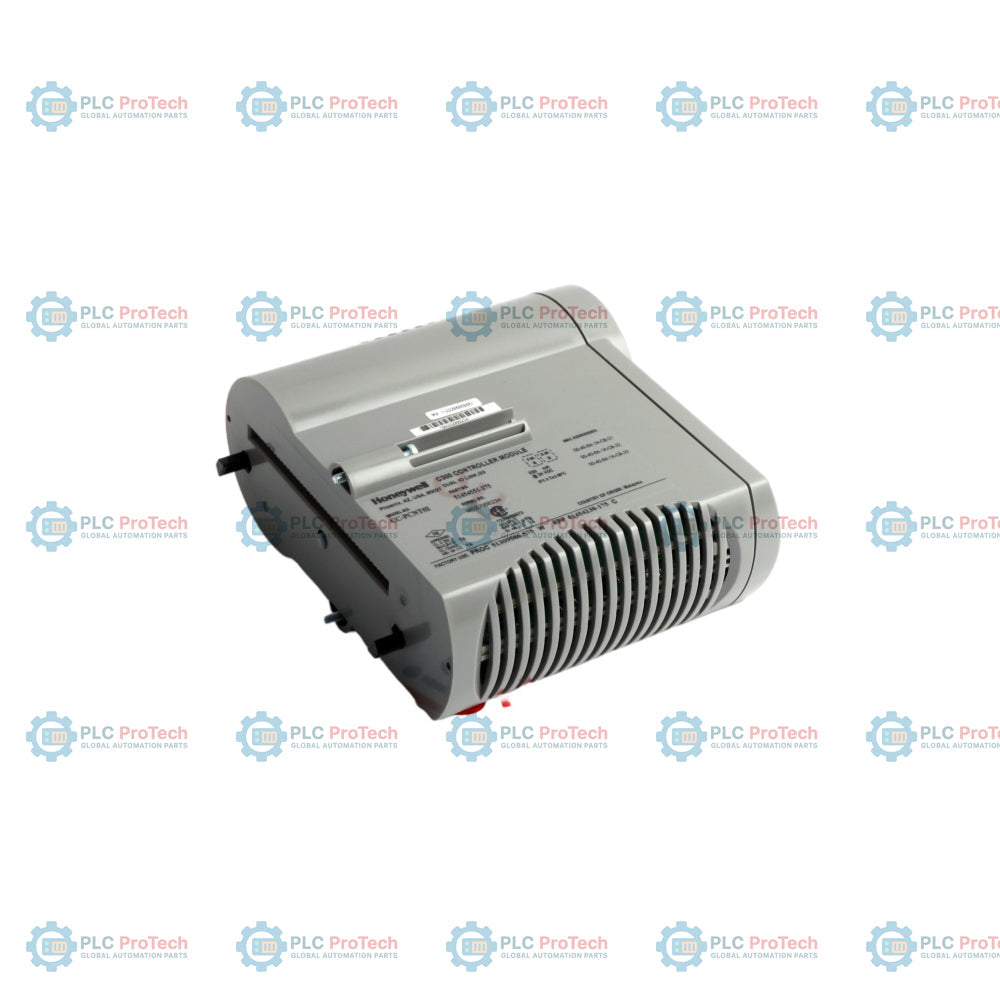

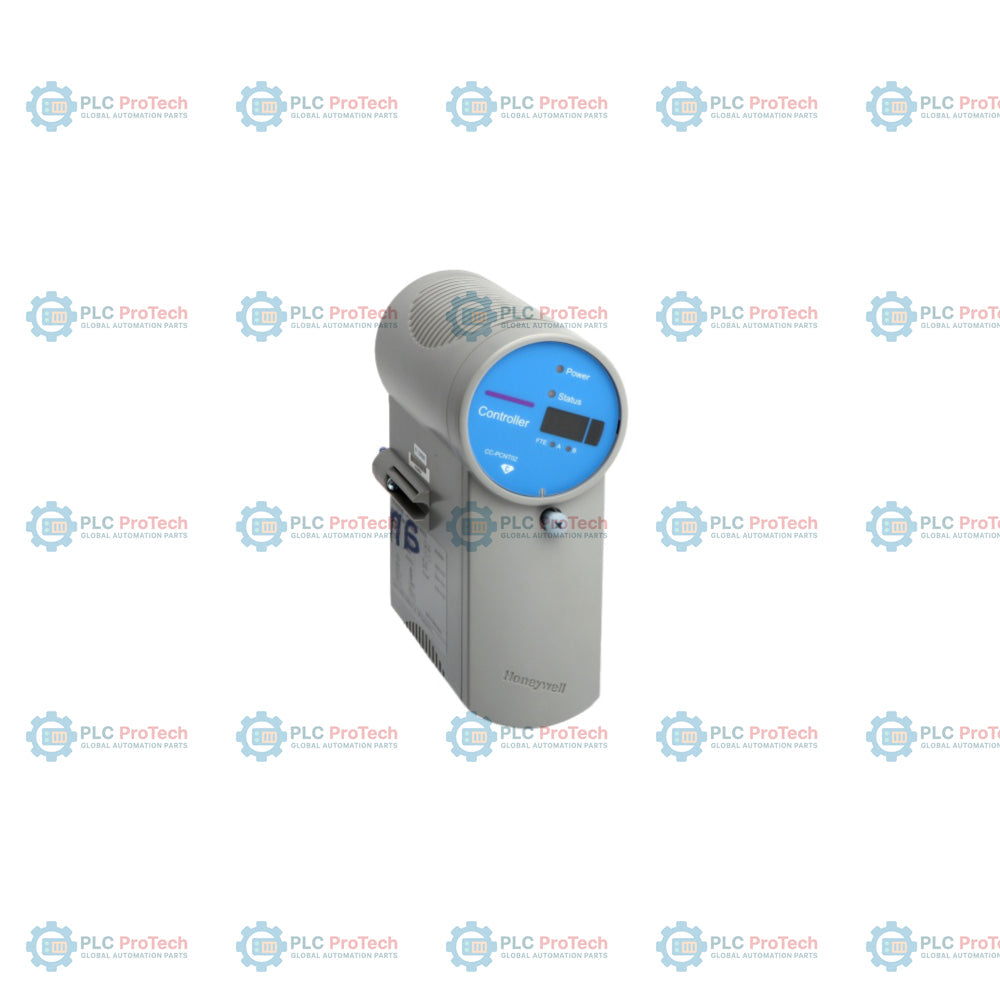

Honeywell Experion PKS CC-PCNT02 (51454551-275) Contrôleur C300

Présentation du produit

Le Honeywell CC-PCNT02 (51454551-275) est un processeur de contrôle C300 hautes performances conçu pour la plateforme Experion PKS Série C . Bien qu'il partage la même logique de contrôle centrale que les modèles Série 8 (8C), la version Série C se distingue par son format horizontal et son intégration avec l'assemblage de terminaison d'entrée/sortie Série C (IOTA). En tant que « cerveau » du DCS, le CC-PCNT02 exécute le contrôle réglementaire, la logique à haute vitesse et les procédures séquentielles par lots. Ce numéro de pièce spécifique, 51454551-275, indique que l’unité est revêtue d’un revêtement conforme G3, offrant une protection robuste contre les contaminants atmosphériques corrosifs dans des industries telles que les raffineries, la pâte et le papier, et la chimie.

Configuration technique

L’architecture du CC-PCNT02 a été conçue pour une disponibilité extrême et un traitement des données à haute vitesse.

• Conception horizontale Série C : Optimisée pour un montage en rack horizontal, avec interface vers l’IOTA via un connecteur multi-broches haute densité pour une communication stable et une distribution d’alimentation fiable.

• Ethernet tolérant aux pannes (FTE) : Utilise des ports FTE redondants doubles pour une communication sécurisée et rapide entre le contrôleur, les serveurs et les autres nœuds pairs du réseau.

• Revêtement conforme G3 : Le suffixe « 275 » garantit que le circuit interne respecte la norme ISA S71.04 Classe G3, protégeant contre la corrosion due au H2S, Cl2 et à l’humidité élevée.

• Exécution déterministe : Prend en charge un environnement d’exécution de contrôle configurable (CEE), permettant des périodes d’exécution de boucle aussi rapides que 50 ms pour des réponses critiques aux processus.

• Redondance native : Supporte une redondance matérielle 1-à-1. Dans une paire redondante, le contrôleur secondaire maintient un « miroir » en temps réel de la mémoire du primaire pour un basculement instantané et sans interruption.

Spécifications techniques

FAQ techniques

Quelle est la différence entre le CC-PCNT01 et le CC-PCNT02 ?

Le CC-PCNT02 est une révision matérielle modernisée qui offre une meilleure gestion de la mémoire et une efficacité accrue du traitement interne. C’est le remplacement standard de l’ancien CC-PCNT01 dans la plupart des systèmes Experion.

Puis-je mélanger un CC-PCNT01 et un CC-PCNT02 dans une paire redondante ?

Non. Les paires redondantes doivent être composées de versions matérielles identiques (par exemple, deux unités PCNT02) pour garantir la synchronisation et une exécution parfaitement synchronisée.

Le CC-PCNT02 prend-il en charge les E/S Série 8 (8C) ?

Oui. Via la communication I/O Link, un contrôleur C300 Série C peut gérer des modules E/S Série 8, à condition que la version logicielle et la topologie I/O Link soient correctement configurées dans Experion Control Builder.

Guide d’ingénierie et d’installation

• Montage IOTA : Assurez-vous que le CC-PCNT02 est bien inséré dans l’IOTA Série C et que les mécanismes de verrouillage sont complètement engagés. Une connexion lâche à l’interface IOTA est une cause fréquente d’alarmes « Module manquant » ou « Échec du lien I/O ».

• Câblage de redondance : Pour les configurations redondantes, le câble de redondance doit être connecté entre les IOTA primaire et secondaire. Vérifiez toujours le statut « Synchronisé » dans l’affichage de l’état système (SSD) avant toute maintenance matérielle.

• Câblage réseau : N’utilisez que des câbles FTE certifiés Honeywell. Assurez-vous que les réseaux « Jaune » et « Vert » sont physiquement isolés pour maintenir une véritable tolérance aux pannes. Un mauvais câblage croisé entraînera une alarme « Échec du réseau secondaire ».

• Rétention des données : Bien que le CC-PCNT02 utilise une RAM non volatile, il est recommandé d’effectuer un « point de contrôle vers Flash » après toute modification majeure de la stratégie afin de garantir que le contrôleur puisse récupérer de manière autonome après une coupure totale de courant.
