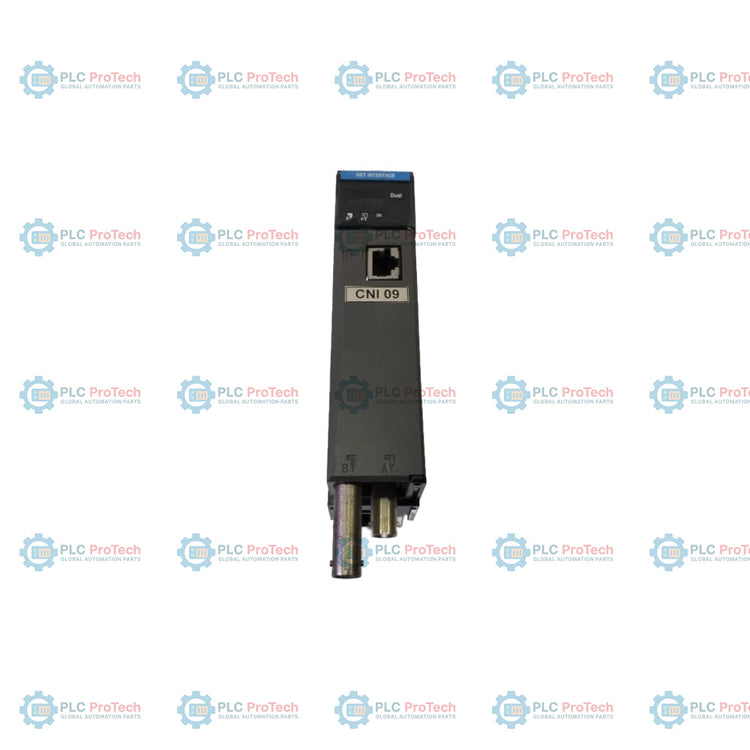

Module de communication redondante ControlNet Honeywell TC-CCR013

Le TC-CCR013 sert d’interface ControlNet haute performance au sein de l’architecture ControlLogix, conçu spécifiquement pour les applications critiques nécessitant une redondance des supports physiques. Contrairement aux modules standard à canal unique, cette interface à double support assure un flux de données continu via des câbles tronc redondants (Tronc A et Tronc B). Elle facilite une communication rapide et déterministe entre les contrôleurs, les châssis E/S et les interfaces homme-machine (IHM) dans des réseaux industriels complexes.

Spécifications techniques détaillées

• Protocole de communication : ControlNet (basé sur coaxial RG-6)

• Débit de transfert de données : Fixe à 5 Mbit/s

• Configuration de redondance : Double support (prise en charge des Tronc A et Tronc B)

• Architecture de connectivité : Topologie en bus utilisant des connecteurs BNC et des dérivations (Taps)

• Distance maximale entre nœuds : Longueur combinée coaxiale/fibre jusqu’à 10 km

• Longueur de segment (coaxial) : $1000\text{ m} - (16,3\text{ m} \times [\text{Taps} - 2])$

• Capacité de répéteur : Prise en charge jusqu’à 5 répéteurs par chemin de communication

• Différence de longueur entre liens : Différence maximale autorisée de 800 m entre les câbles tronc redondants

• Compatibilité des câbles : RG-6 Quad Shield (PVC standard, blindé, Plenum FEP ou variantes pour enfouissement inondé)

Contraintes de topologie réseau

Applications courantes

• Systèmes à haute disponibilité : Utilisé dans le traitement chimique, la production d’énergie et le traitement des eaux usées où la défaillance du réseau est inacceptable.

• Environnements difficiles : Déploiement dans des zones à températures extrêmes ou corrosives avec câblage FEP certifié Plenum.

• Réseaux à longue portée : Utilisation de répéteurs et de ponts à fibre optique pour couvrir des distances jusqu’à 10 000 mètres.

FAQ technique

Que se passe-t-il si le Tronc A est déconnecté ?

Le TC-CCR013 bascule automatiquement sur le Tronc B sans interrompre les données de processus. Le module surveille en continu l’état des deux chemins pour garantir une performance déterministe.

Ce module peut-il être utilisé avec de la fibre optique ?

Oui, bien que le module utilise nativement du coaxial BNC, il peut s’interfacer avec des segments en fibre optique via des répéteurs ControlNet à fibre pour étendre la distance totale du réseau jusqu’à 10 km.
