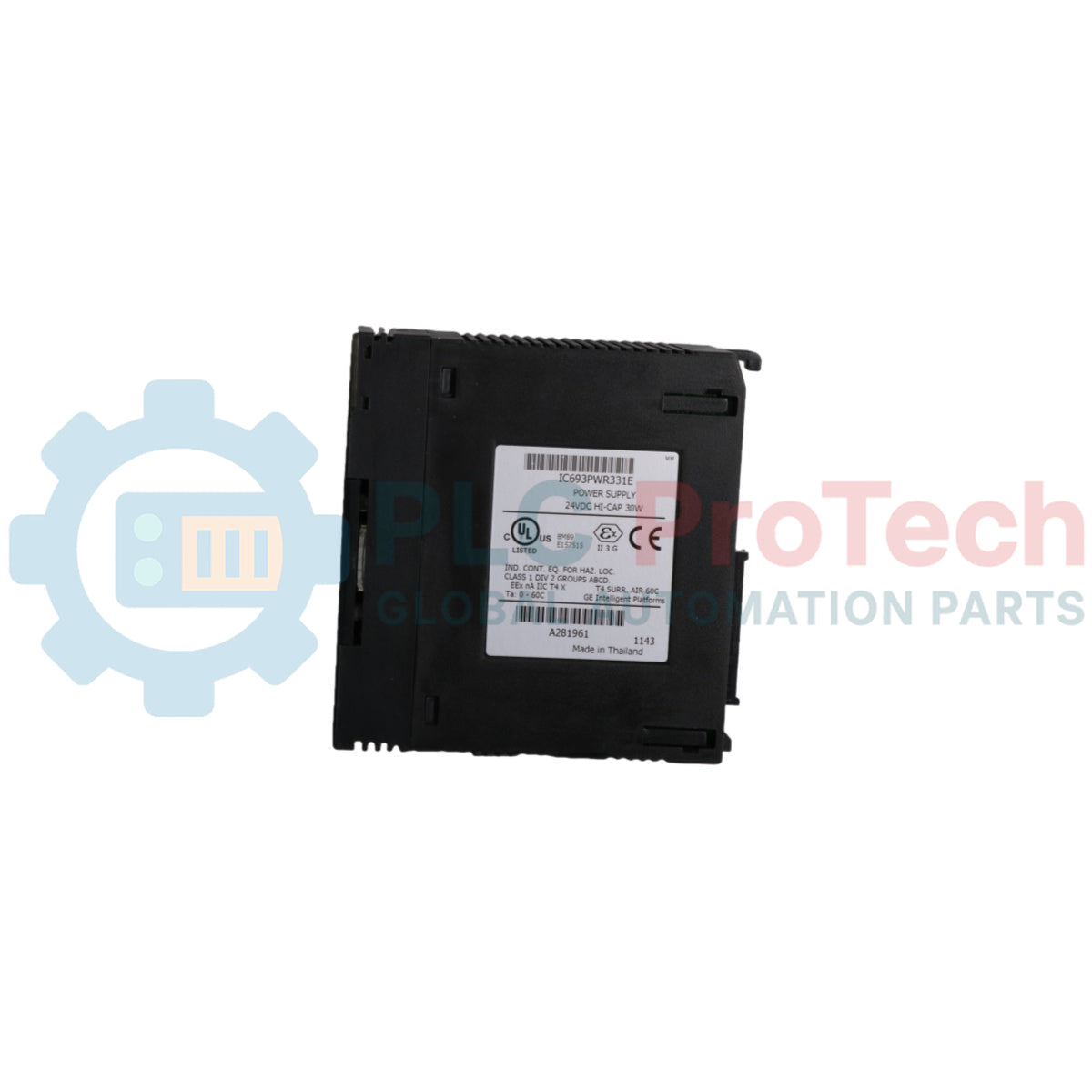

Alimentation haute capacité Série 90-30 GE Fanuc IC693PWR331

Présentation du produit

Le IC693PWR331 est une alimentation haute capacité de 30 watts à entrée DC large plage, spécialement conçue pour le PLC GE Fanuc Série 90-30. Il fonctionne avec une entrée nominale de 24 VDC et est conçu pour des applications nécessitant une capacité de courant +5 VDC plus élevée que les alimentations standard, permettant de consommer la puissance maximale de 30 watts sur le rail +5 VDC. Ce module est une version « Haute Capacité », ce qui signifie qu’il offre une distribution d’énergie robuste pour des configurations processeur et E/S exigeantes dans un seul rack.

Configuration technique

Le IC693PWR331 dispose d’une architecture matérielle flexible pour supporter diverses exigences du système Série 90-30 :

• Plage de tension d’entrée : Accepte de 12 à 30 VDC pour un fonctionnement continu. La tension minimale de démarrage est de 18 VDC.
• Logique à triple sortie : Fournit +5 VDC pour la logique du backplane, +24 VDC pour l’alimentation des relais, et une sortie isolée +24 VDC pour les circuits externes.
• Communication série : Comprend un port série intégré compatible RS-485 pour la connexion du programmateur ou de l’interface opérateur.
• Diagnostic système : Quatre voyants LED : PWR, OK, RUN et BATT pour la surveillance de l’alimentation et de l’état du système.
• Support batterie : Fournit un connecteur pour batterie de secours lithium afin de maintenir la mémoire CMOS et l’horloge temps réel.

Spécifications techniques

FAQ techniques

Puis-je utiliser les 30 watts complets uniquement pour les modules du rack PLC ?
Oui. Pour les applications nécessitant un courant +5 V important, l’alimentation permet de tirer les 30 W complets sur la sortie +5 VDC si les autres rails sont peu chargés.

Que se passe-t-il si la sortie isolée 24 VDC est en court-circuit ?
Si la sortie isolée +24 VDC est surchargée ou en court-circuit, le contrôleur arrête son fonctionnement pour protéger le système.

Pourquoi l’alimentation ne démarre-t-elle pas à 15 VDC ?
L’unité peut fonctionner jusqu’à 12 VDC après démarrage, mais nécessite au moins 18 VDC lors de la mise sous tension initiale.

Guide d’ingénierie et d’installation

• Câblage terrain d’entrée : Connectez l’entrée DC aux trois bornes supérieures. La borne supérieure est positive, la deuxième borne est négative, la troisième borne est la terre.
• Sortie d’alimentation externe : Les bornes inférieures fournissent une sortie isolée +24 VDC. La charge totale doit rester dans la limite de 30 W.
• Gestion thermique : Au-dessus de 50 °C ambiant, réduisez la charge sur la sortie +5 VDC pour maintenir un fonctionnement stable.
• Calcul de la puissance d’entrée : Multipliez la puissance de sortie totale par 1,5, puis divisez par la tension d’entrée. Ajoutez une marge de 10 à 20 %.
