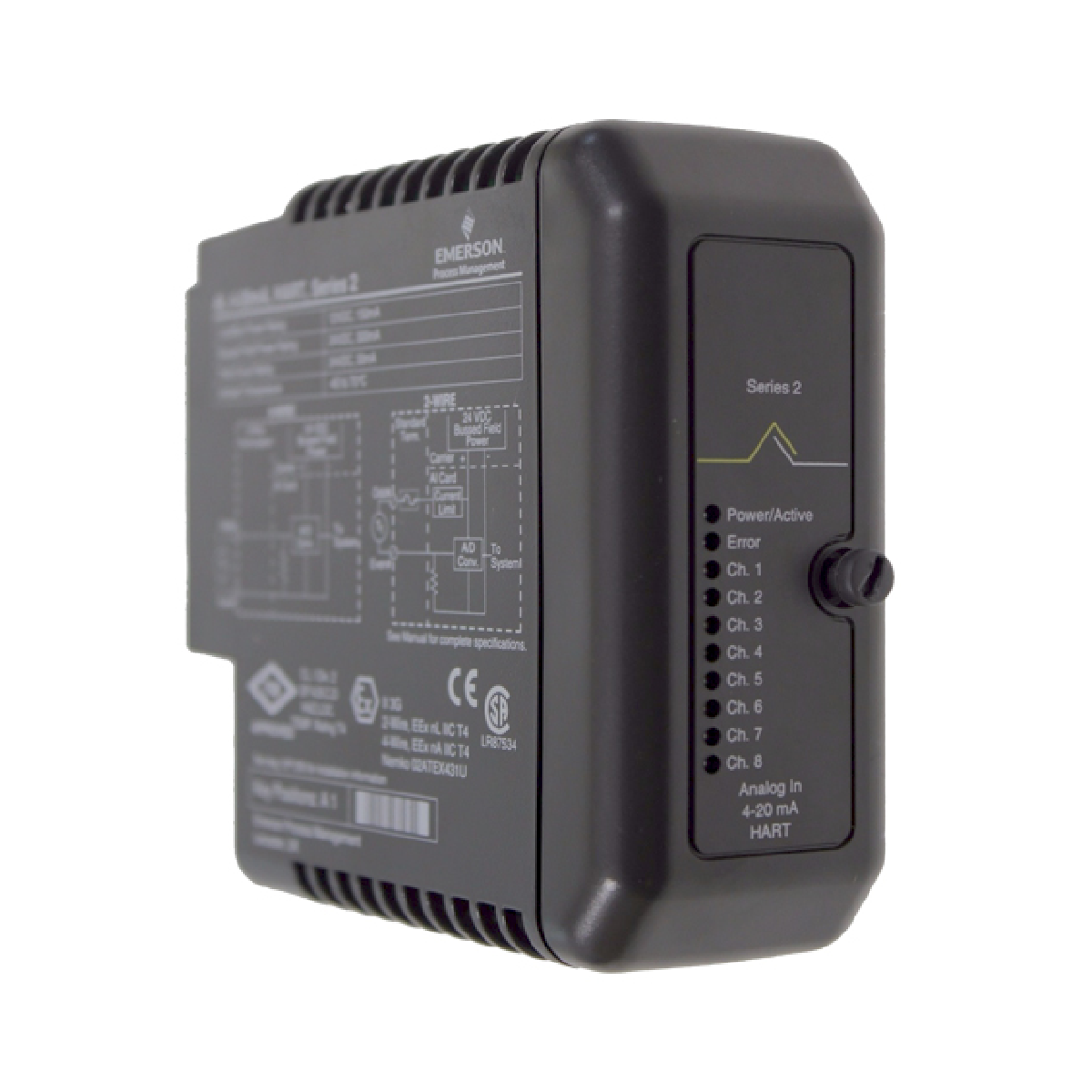

Système redondant Emerson DeltaV AI à 8 canaux avec HART KJ3222X1-BA1 VE4033S2B1

Présentation du produit

Le KJ3222X1-BA1 (KJ3222X1BA1) et le VE4033S2B1 (VE4033S2B1) constituent une solution d’entrée analogique à haute disponibilité pour le système d’automatisation numérique DeltaV Series 2. Cet ensemble à 8 canaux, compatible avec le protocole HART et les signaux de 4 à 20 mA, est conçu pour les processus industriels critiques où l’intégrité des signaux et la disponibilité continue sont indispensables, notamment dans le traitement des hydrocarbures, la fabrication de produits chimiques spécialisés et les secteurs de la production d’énergie. En associant la carte d’E/S redondante au bornier dédié VE4033S2B1 , le système fournit une interface robuste pour les instruments de terrain « intelligents ». Cette configuration permet d’acquérir simultanément les variables de processus principales et les données de diagnostic HART essentielles, afin que les opérateurs puissent effectuer une maintenance prédictive et configurer les appareils à distance sans perturber les boucles de régulation actives.

Configuration technique (analyse approfondie)

L’architecture redondante de ce système Series 2 est conçue pour éliminer les points uniques de défaillance dans le sous-système d’E/S.

• Mécanisme de redondance : Le bornier VE4033S2B1 est spécifiquement détrompé et câblé pour prendre en charge deux cartes KJ3222X1-BA1 en paire redondante. En mode « actif/veille », la carte en veille surveille en permanence l’état de la carte active et de la boucle de terrain, en effectuant une commutation sans à-coup en quelques millisecondes si une défaillance matérielle est détectée.

• Transmission numérique HART : Chacun des 8 canaux dispose d’un modem HART interne indépendant. Le système DeltaV peut ainsi transmettre de manière transparente les signaux numériques des transmetteurs de terrain au logiciel Asset Management Solutions (AMS), ce qui facilite l’analyse de la signature des vannes et le réglage de la plage des transmetteurs.

• Conditionnement du signal : La carte utilise une isolation galvanique et un filtrage avancés afin de protéger le bus local interne contre les interférences électromagnétiques (IEM) générées sur le terrain et les pics de tension transitoires.

• Conception à énergie limitée : L’ensemble est certifié pour une utilisation dans les zones dangereuses de zone 2 et de classe 1, division 2, et intègre des fonctions de sécurité limitant le courant pour les nœuds à énergie limitée.

Caractéristiques techniques

FAQ techniques

Q1 : Quelle est la fonction principale du VE4033S2B1 dans cet ensemble redondant ?

R1 : Le VE4033S2B1 est l’interface matérielle spécialisée qui relie physiquement le câblage de terrain aux deux cartes d’E/S redondantes. Il garantit que le signal provenant d’un même appareil de terrain est correctement partagé entre les modules actif et en veille, sans incompatibilité d’impédance.

Q2 : Le KJ3222X1-BA1 peut-il être remplacé pendant le fonctionnement du processus ?

R2 : Bien que le système prenne en charge la redondance, l’alimentation de terrain du bornier concerné doit être coupée avant de déconnecter l’appareil. Dans une configuration redondante, la carte en veille maintient la régulation, mais le strict respect des procédures de retrait applicables aux zones dangereuses (document Emerson 12P2046) est obligatoire.

Q3 : Le système prend-il en charge les transmetteurs à 2 et 4 fils ?

R3 : Cette configuration est principalement conçue pour les transmetteurs à 2 fils, la carte fournissant l’alimentation de terrain distribuée de 24 V CC. Pour les instruments à 4 fils, veillez à ce que l’alimentation externe soit correctement référencée par rapport au commun du bornier.

Guide d’ingénierie et d’installation

• Alignement du détrompage rotatif : Avant d’installer les cartes, vérifiez que les détrompeurs rotatifs du bornier VE4033S2B1 sont réglés sur la position A1 . Cette fonction de sécurité mécanique empêche l’installation de types d’E/S incompatibles, qui pourraient endommager les circuits de terrain.

• Association redondante : Pour constituer un ensemble redondant fonctionnel, deux modules KJ3222X1-BA1 doivent être installés sur le même bornier VE4033S2B1. Vérifiez que les deux cartes appartiennent à la même série et à la même révision afin de préserver les capacités de commutation sans à-coup.

• Raccordement du câblage : Utilisez un fil de 1.5 mm2 (maximum) muni d’embouts pour les bornes à vis. Veillez à ce que les blindages des câbles de terrain soient correctement mis à la terre sur la barre de terre du support, et non sur le bornier, afin d’éviter les boucles de masse.

Avantages techniques

La combinaison du KJ3222X1-BA1 et du VE4033S2B1 offre une résilience supérieure dans les environnements corrosifs classés G3. Sa large plage de températures de fonctionnement (-40 à +70 deg C) permet une installation dans des coffrets de terrain non chauffés, réduisant ainsi les coûts d’infrastructure. De plus, l’intégration HART de la Series 2 fournit une base évolutive pour les initiatives IIoT, permettant aux utilisateurs d’exploiter les données de diagnostic inexploitées des équipements de terrain sans ajouter de matériel de multiplexage secondaire. Sa conception haute densité et sa résistance aux chocs de 11 ms (10 g) la rendent idéale pour les armoires compactes situées à proximité de machines tournantes lourdes.
