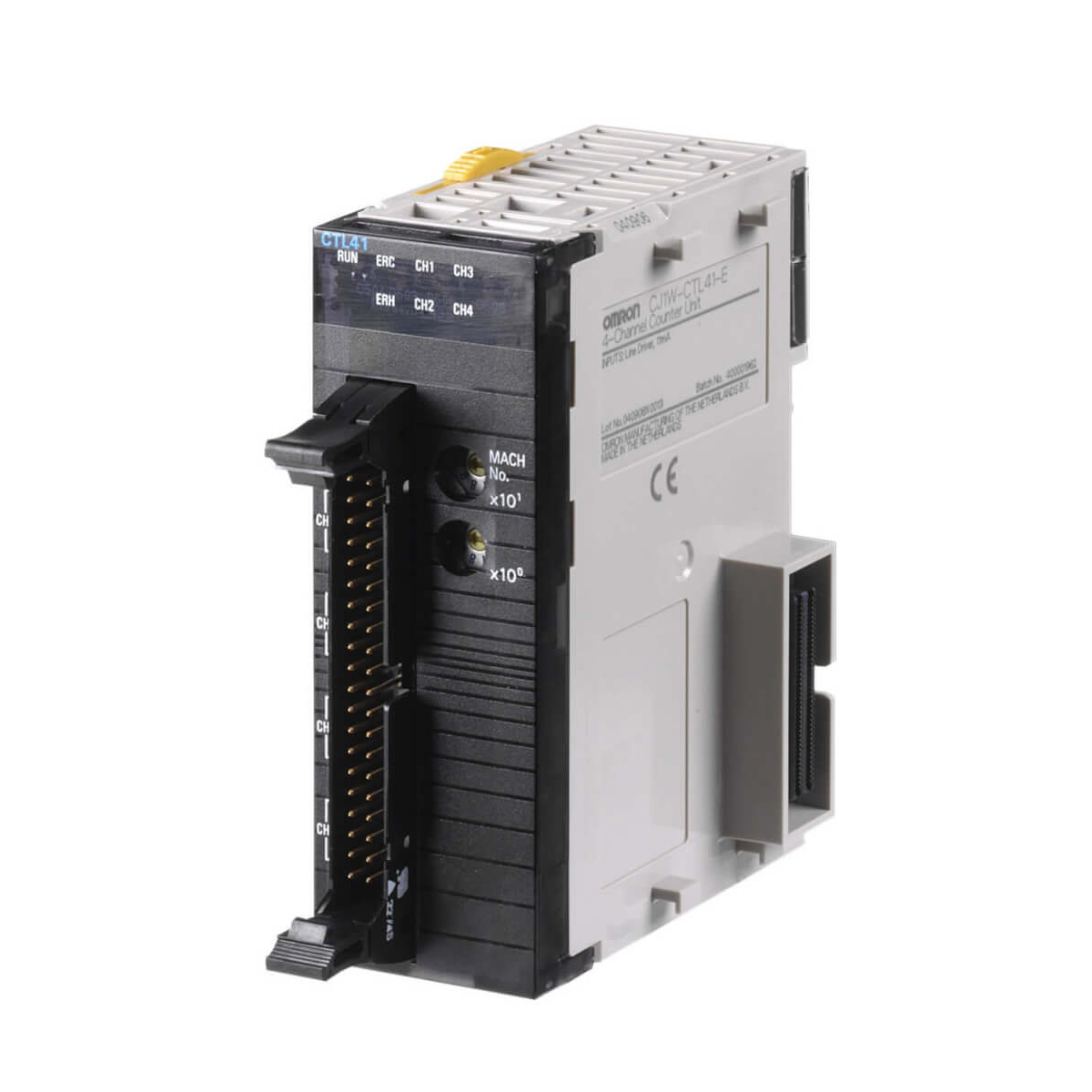

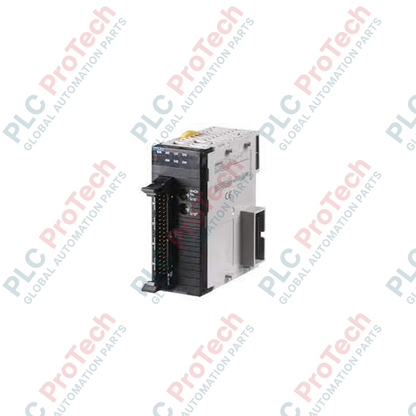

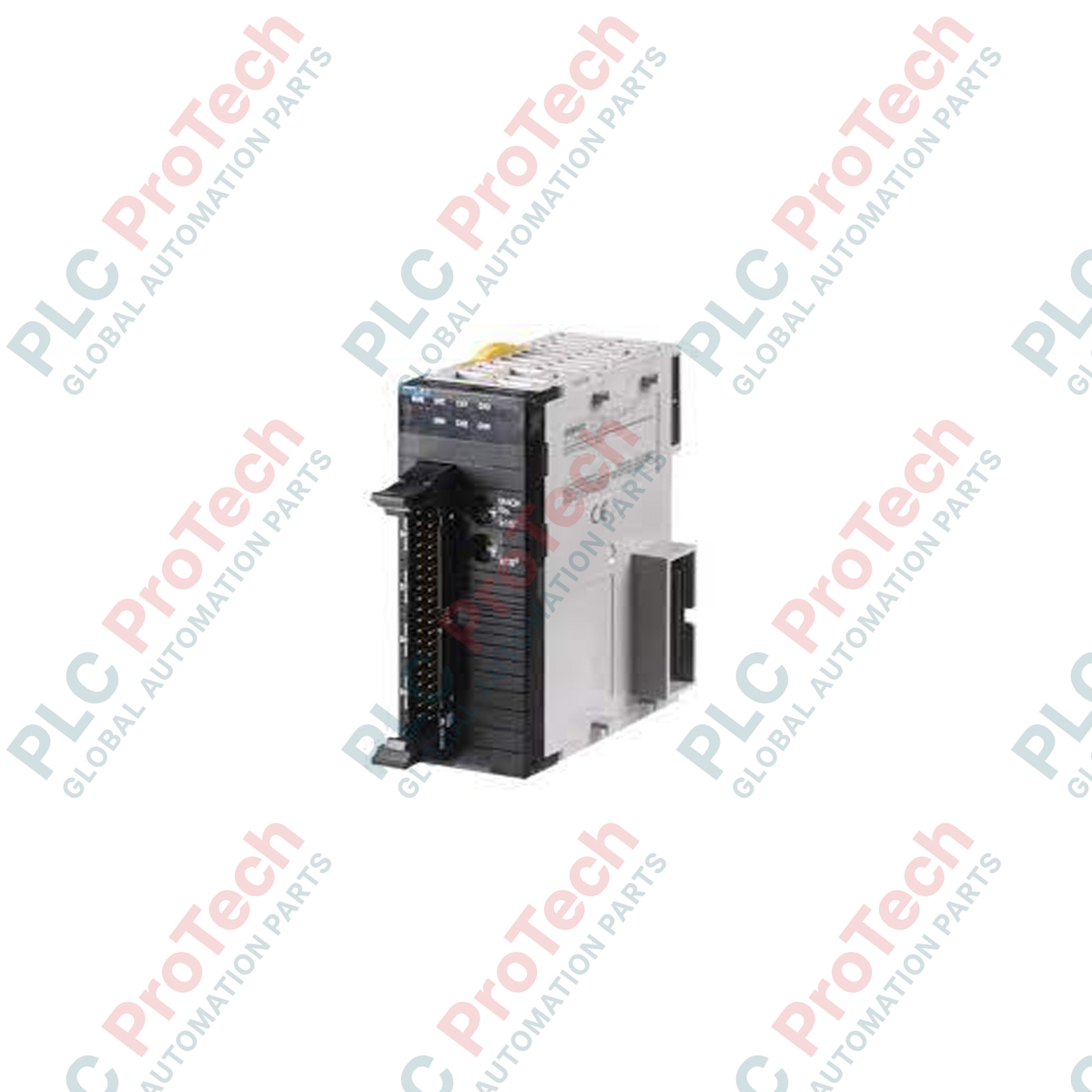

Compteur 4 canaux Omron CJ1W-CTL41-E de la série CJ

Description

L’Omron CJ1W-CTL41-E est une unité de compteur haute vitesse à 4 canaux, entièrement configurable, appartenant à la catégorie des unités d’E/S spéciales de la série CJ. Conçue pour être utilisée au sein de réseaux industriels hautes performances, elle peut être déployée avec les unités CPU de la série CJ et les contrôleurs d’automatisation des machines de la série NJ afin de gérer les signaux haute fréquence. L’unité traite indépendamment des séquences d’impulsions bidirectionnelles jusqu’à 100 kHz, déchargeant le processeur central des tâches de suivi des mouvements rapides et de surveillance du positionnement. L’intégration au système permet de mapper 32 sorties logicielles internes distinctes, associées à des zones de comparaison préallouées ou à des variables numériques précises. Le module est ainsi idéal pour exécuter des commandes de déclenchement en temps réel dans des installations mécaniques dynamiques, sans subir les retards habituels des boucles de programme d’API.

Fonctionnalités

• Quatre canaux de comptage bidirectionnels indépendants traitant une plage binaire maximale de 32 bits.
• Suivi des signaux haute fréquence acceptant des fréquences d’impulsion d’entrée allant jusqu’à 100 kHz.
• Gestion flexible des signaux de codeur prenant en charge les entrées différentielles de phase, à impulsions haut/bas et à impulsion et direction.
• Profils de compteur sélectionnables permettant un fonctionnement en compteur circulaire ou en compteur linéaire pour chaque canal.
• Configurations de commande des sorties configurables fonctionnant en mode Plage (jusqu’à 4 plages par canal) ou en mode Comparaison (jusqu’à 8 valeurs de comparaison par canal).
• Matrice intégrée de 32 sorties logicielles mappant directement les changements d’état des compteurs vers les variables des appareils du CPU.
• Signalement intégré des erreurs et validation de l’état de fonctionnement physique via des diagnostics dédiés par LED sur le panneau avant.

Applications

• Emballage haute vitesse, installations de tri automatisé et systèmes de mise en bouteille dynamiques.
• Surveillance précise du positionnement multiaxe, mesure de longueur linéaire et opérations CAM électroniques.
• Boucles de dosage, de distribution et de régulation du débit des fluides dans l’industrie des procédés.
• Gestion continue de bandes, suivi de la tension et configurations d’enroulement avec codeur rotatif.
• Surveillance de l’énergie, synchronisation des lots et journalisation discrète des impulsions haute fréquence.

Spécifications techniques

Performances

Électricité et mémoire

Environnement

Mécanique

Connexions / Interfaces

L'avant du module comporte une configuration de connecteur séparée à 40 broches, répartie sur deux rangées verticales parallèles (broches 1-20 et broches 21-40). Les entrées physiques d'encodeur externe sont affectées selon la matrice de disposition suivante :

Remarque : Les signaux d'interface des pilotes de ligne RS-422 peuvent être câblés directement au connecteur MIL à 40 broches ou acheminés via un bornier intermédiaire (par exemple Omron XW2B-40Gx, XW2D-40G6 ou XW2G-40G7-E sans vis) à l'aide d'un câble d'interface d'E/S XW2Z standard préassemblé.

Directives d'installation

• Verrouillage sur rail DIN : Alignez précisément les broches de connexion du fond de panier de l'unité avec le guide du bus de l'armoire principale. Faites fermement coulisser le module horizontalement sur le rail de 35 mm, à côté des modules processeur ou d'extension, puis verrouillez correctement les mécanismes coulissants jaunes supérieur et inférieur jusqu'à entendre un clic.
• Étiquette de protection contre les débris : Laissez l'étiquette de protection d'usine collée sur les fentes de ventilation supérieures jusqu'à ce que toutes les opérations d'agencement de la structure du panneau et de câblage soient terminées. Cela empêche les chutes de fils, les fragments d'isolant ou les particules métalliques de pénétrer dans le boîtier et de provoquer un court-circuit immédiat des circuits internes ou un incendie de composants. Retirez l'étiquette une fois le câblage sur site finalisé afin de permettre la circulation passive de l'air par convection et d'éviter les poches retenant la chaleur.
• Blindage des lignes de signal : Utilisez exclusivement des câbles à paires torsadées blindées pour les liaisons d'entrée d'encodeur haute fréquence. Raccordez correctement la tresse de blindage du câble à la barre de mise à la terre du panneau de commande afin de réduire les problèmes industriels d'EMI/RFI.
• Séparation des câbles : Acheminez les lignes d'entrée de signal à l'écart des câbles d'alimentation haute tension, des conducteurs d'alimentation en courant alternatif et des câbles de sortie du variateur de fréquence (VFD), afin de préserver l'intégrité des impulsions logiques.
• Isolation du châssis : Vérifiez toujours que la source d'alimentation de l'armoire du système maître est entièrement déconnectée avant de faire coulisser, de déverrouiller ou de remplacer l'ensemble de la carte d'interface sur le bus de fond de panier actif.

Conformité et certifications

• EMS (sensibilité électromagnétique) : EN 61131-2, EN 61000-6-2
• IEM (interférences électromagnétiques) : EN 61131-2, EN 61000-6-4

FAQ

• Quel est le type de suivi attribué par défaut aux canaux de comptage ?Par défaut, chacune des quatre voies de comptage haute vitesse distinctes est préconfigurée pour fonctionner comme un compteur circulaire.
• Quels types d'interfaces de signal peuvent être câblés aux entrées du compteur ?Les bornes acceptent des lignes de signal directes provenant d'un émetteur de ligne RS-422 ou des configurations de terrain standard 24 VCC NPN/PNP via un convertisseur de bornier externe Omron dédié.
• Quelle est la fréquence d'impulsions opérationnelle maximale que ce module peut accepter ?Les entrées matérielles sont conçues pour capturer et traiter de manière fiable des fréquences d'impulsions d'entrée allant jusqu'à 100 kHz.
• Comment les 32 sorties logicielles sont-elles commandées par les transitions du compteur ?En mode Plage, les sorties passent à l'état ON lorsque le compteur se trouve dans les paramètres désignés. En mode Comparaison, les sorties basculent dynamiquement en fonction de la correspondance directionnelle avec des cibles d'impulsions exactes.
• Un déclencheur matériel physique peut-il réinitialiser la valeur du registre de suivi ?Oui, une réinitialisation peut être déclenchée par un bit logiciel dédié dans la boucle principale du programme système ou exécutée à distance via le signal Z physique du canal.
• À quoi sert le réglage de l'hystérésis sur cette unité ?Pour les canaux configurés en mode Plage, une hystérésis logicielle de 1 à 255 impulsions peut être attribuée afin d'éliminer les oscillations de la sortie à proximité des valeurs seuils.
• Cette unité tire-t-elle son alimentation de fonctionnement d'une source externe de 24 V ?
• Non, elle tire directement son alimentation logique de fonctionnement principale du bus de fond de panier du système et consomme 320 mA sous 5 VCC.
• Quel utilitaire logiciel est utilisé pour configurer les paramètres des données du compteur ?Les attributs initiaux des canaux, les plages de comptage et les matrices de valeurs cibles de comparaison sont mappés à l'aide de l'interface de modification de la configuration des unités spéciales dans Sysmac Studio.
• Comment l'unité conserve-t-elle ses variables de paramètres lorsque le panneau de commande est mis hors tension ?Les structures de configuration et les variables initiales sont stockées dans la mémoire système de l'unité centrale et réécrites dans le matériel du compteur à chaque démarrage du système ou redémarrage de l'unité.
• Que représentent les indicateurs LED ERH et ERC situés sur le panneau avant ?
• La LED ERH avertit l'opérateur d'une erreur de configuration du processeur hôte ou du bus de fond de panier, tandis que l'indicateur ERC signale un défaut matériel interne du système ou un dépassement des limites des paramètres.
• Les connexions des capteurs de terrain peuvent-elles être câblées directement sur des borniers à vis du module ?Non, l'unité utilise une configuration de connecteur MIL haute densité à 40 broches. Le câblage sur bornier à vis nécessite un module de bornes externe tel que le XW2B-40Gx, connecté au moyen d'un câble d'interface d'E/S XW2Z.
