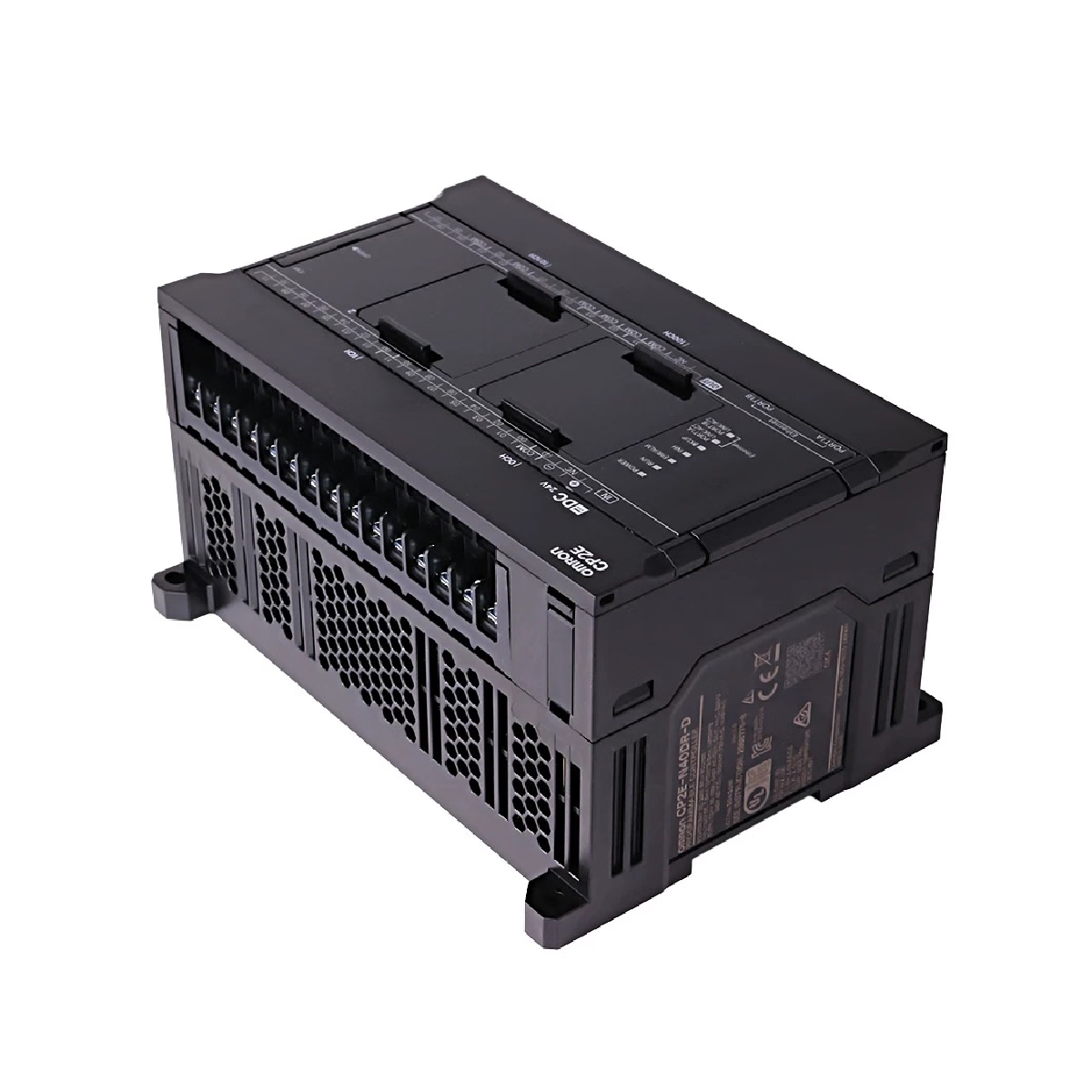

Micro-automate réseau Omron CP2E-N30DR-A de la série CP2E

Présentation technique du produit

Le CP2E-N30DR-A est un automate programmable compact avec Ethernet intégré à deux ports, conçu pour faire le lien entre la collecte de données en périphérie et le contrôle en temps réel au niveau terrain. Dans les environnements à processus continu, tels que le traitement industriel des eaux usées, le conditionnement secondaire pharmaceutique et les installations minières d’agrégats, les défaillances de communication du bus de terrain créent instantanément des angles morts opérationnels. Ce processeur intègre deux commutateurs Ethernet et la fonctionnalité Modbus-TCP afin de former des réseaux linéaires en chaînage résilients sans commutateurs matériels externes. En permettant le traitement parallèle des mouvements, des communications et des boucles de commande standard, le CP2E-N30DR-A élimine les goulots d’étranglement du traitement système, garantissant des performances optimales des équipements et une réduction des arrêts imprévus.

Configuration technique et architecture des interfaces

L’architecture matérielle repose sur un moteur d’exécution haute vitesse associé à 30 canaux d’E/S numériques intégrés. Le bloc d’entrées comprend 18 points d’entrées 24 VDC, dont 4 canaux configurés pour des fonctions de compteur haute vitesse capables de traiter des entrées en phase différentielle à 100 kHz pour le retour d’information d’encodeurs rotatifs absolus. L’interface de sortie comprend 12 points de relais électromécaniques permettant de commuter des charges jusqu’à 2 A par canal, ce qui convient à la commande directe de voyants et de contacteurs de moteur. Pour répondre aux besoins étendus en bus de terrain, l’interface Ethernet à deux ports prend en charge simultanément les connexions client et serveur, permettant la surveillance parallèle par IHM et la communication entre contrôleurs pair à pair. Des cartes auxiliaires en option permettent d’étendre davantage les interfaces terrain, avec des options supplémentaires RS-232C, RS-485 ou d’E/S analogiques.

Matrice des paramètres de fonctionnement

FAQ sur les diagnostics et la maintenance techniques

Le commutateur Ethernet intégré à deux ports prend-il en charge des adresses IP distinctes pour chaque port ?

Non. Les deux ports Ethernet se connectent directement à un commutateur réseau interne non administrable de niveau 2. Ils partagent une adresse MAC identique et une seule configuration d’adresse IP. Cette conception est optimisée pour un chaînage matériel simple, éliminant le besoin d’un commutateur externe dans l’armoire de commande.

Cette unité peut-elle exécuter le code de programme standard développé pour les anciens processeurs CP1E ?

Oui. L’architecture CP2E assure la compatibilité logicielle descendante avec le code d’application du CP1E. La conversion du programme s’effectue directement dans les environnements CX-Programmer ou Sysmac Studio, mais les configurations de communication doivent être mises à jour afin de référencer les nouveaux registres matériels Ethernet.

Quel est l’avantage fonctionnel de la plage de température de fonctionnement étendue du CP2E par rapport aux anciennes séries ?

Les micro-API standard cessent de fonctionner lorsque la température ambiante des armoires de commande dépasse 55 °C. Le CP2E est équipé de composants électroniques renforcés, conçus pour un fonctionnement continu de -20 à 60 °C. Cette plage thermique étendue réduit considérablement les coûts des équipements de refroidissement dans les environnements extérieurs difficiles, comme les stations de pompage.

Combien d’unités d’extension peuvent être ajoutées à l’unité de base CP2E-N30DR-A ?

Le châssis CPU N30 permet de connecter directement jusqu’à 3 modules d’extension CP1W optionnels. Cette configuration permet aux techniciens sur site d’augmenter le nombre de points numériques, d’ajouter des boucles analogiques ou d’intégrer des entrées de capteurs de température tout en conservant l’encombrement compact d’origine.

Protocoles de mise en service sur site et de sécurité

• Orientation du châssis et espace de ventilation : Montez le contrôleur horizontalement sur un rail DIN de 35 mm mis à la terre. Maintenez un dégagement vertical minimal de 50 mm au-dessus et au-dessous du boîtier afin de faciliter la convection thermique naturelle. Cet espace empêche les défaillances de traitement dues à la chaleur lors d’opérations intensives de commutation de relais jusqu’à 60 °C.

• Intégrité de la mise à la terre fonctionnelle : Reliez un fil de terre vert/jaune dédié d’au moins 2,0 mm², depuis la borne à vis de terre fonctionnelle (FG) directement jusqu’à la barre omnibus principale en cuivre de mise à la terre du système. Un chemin de terre à faible résistance protège les microcontrôleurs internes contre les parasites industriels en mode commun.

• Normes de suppression des parasites inductifs : La durée de vie des contacts de relais diminue rapidement lors des commutations inductives. Câblez un circuit d’amortissement RC externe en parallèle sur toute charge de solénoïde ou de contacteur CA. Pour les éléments inductifs 24 V CC, installez une diode de roue libre de commutation aux bornes de l’appareil.

• Isolation contre les parasites Ethernet : Faites passer les lignes de l’infrastructure réseau Ethernet dans des goulottes métalliques distinctes. Séparez les liaisons de communication des circuits de distribution moteur 400 V CA ou des phases de sortie des variateurs de fréquence (VFD) d’au moins 300 mm afin de préserver l’intégrité des données.

• Couple de serrage des vis de bornier : Utilisez des embouts sertis isolés pour toutes les connexions de commande et d’alimentation réalisées sur site. Serrez toutes les vis M3 du bornier à un couple constant de 0,5 N-m afin d’éviter les points de contact desserrés ou les chemins à forte résistance.
