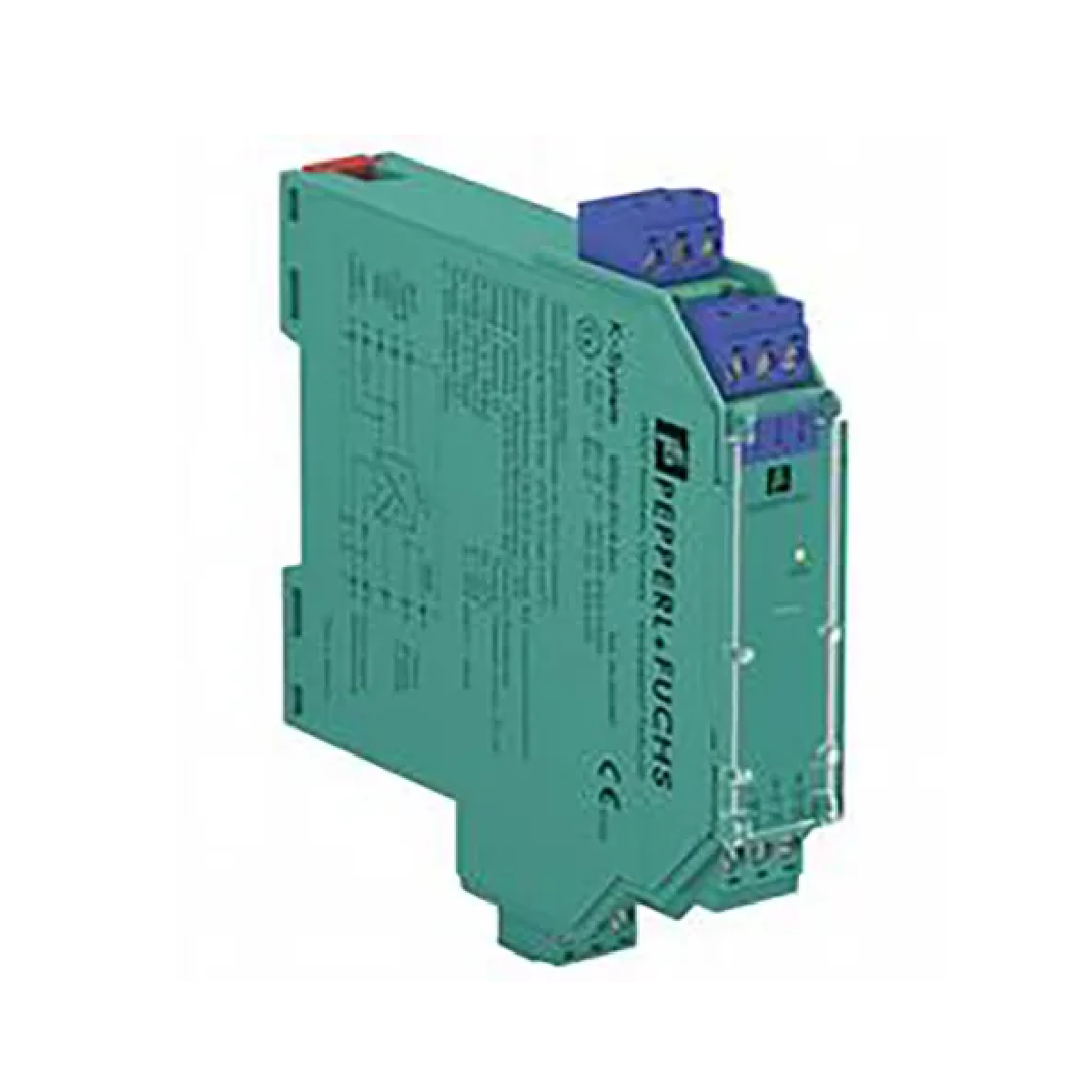

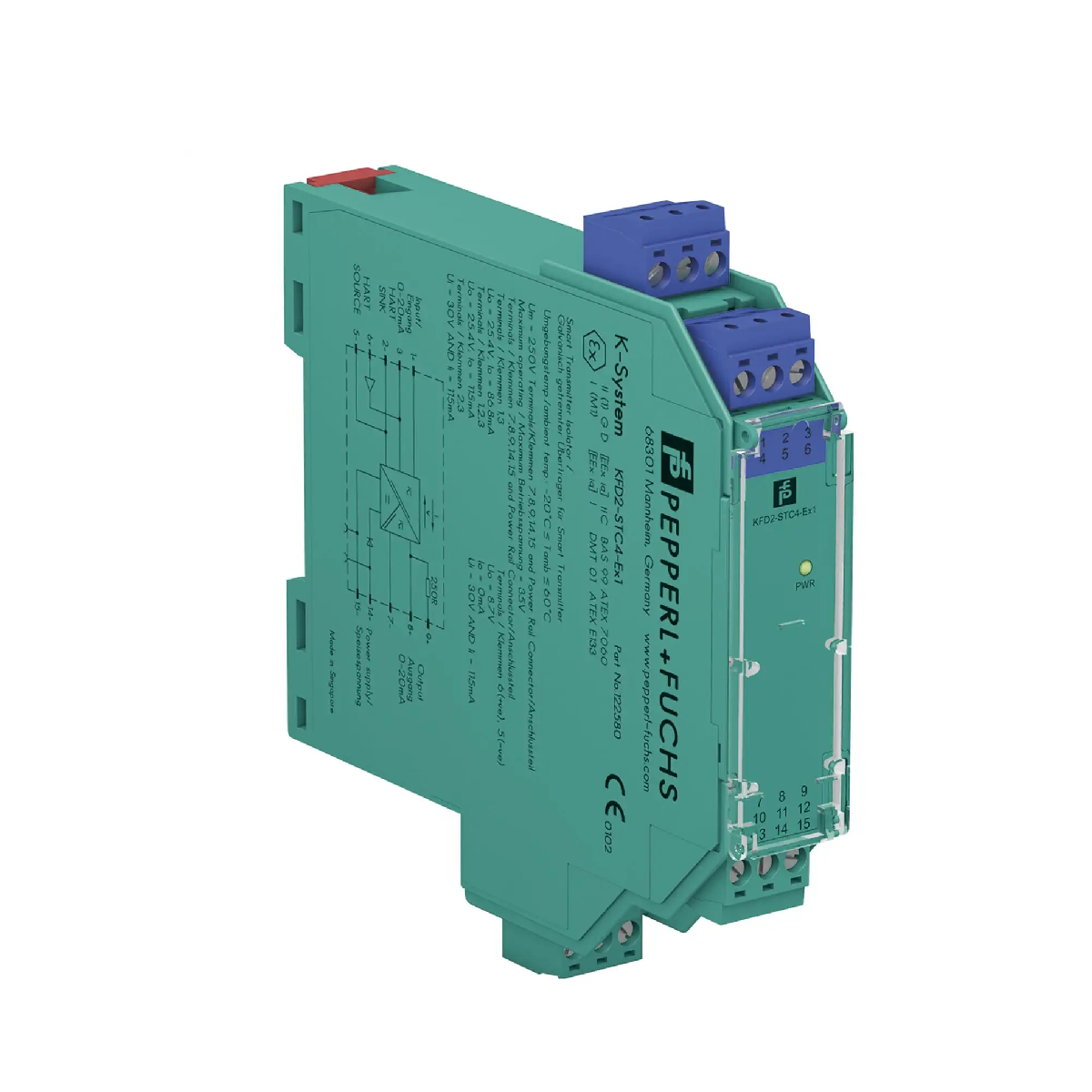

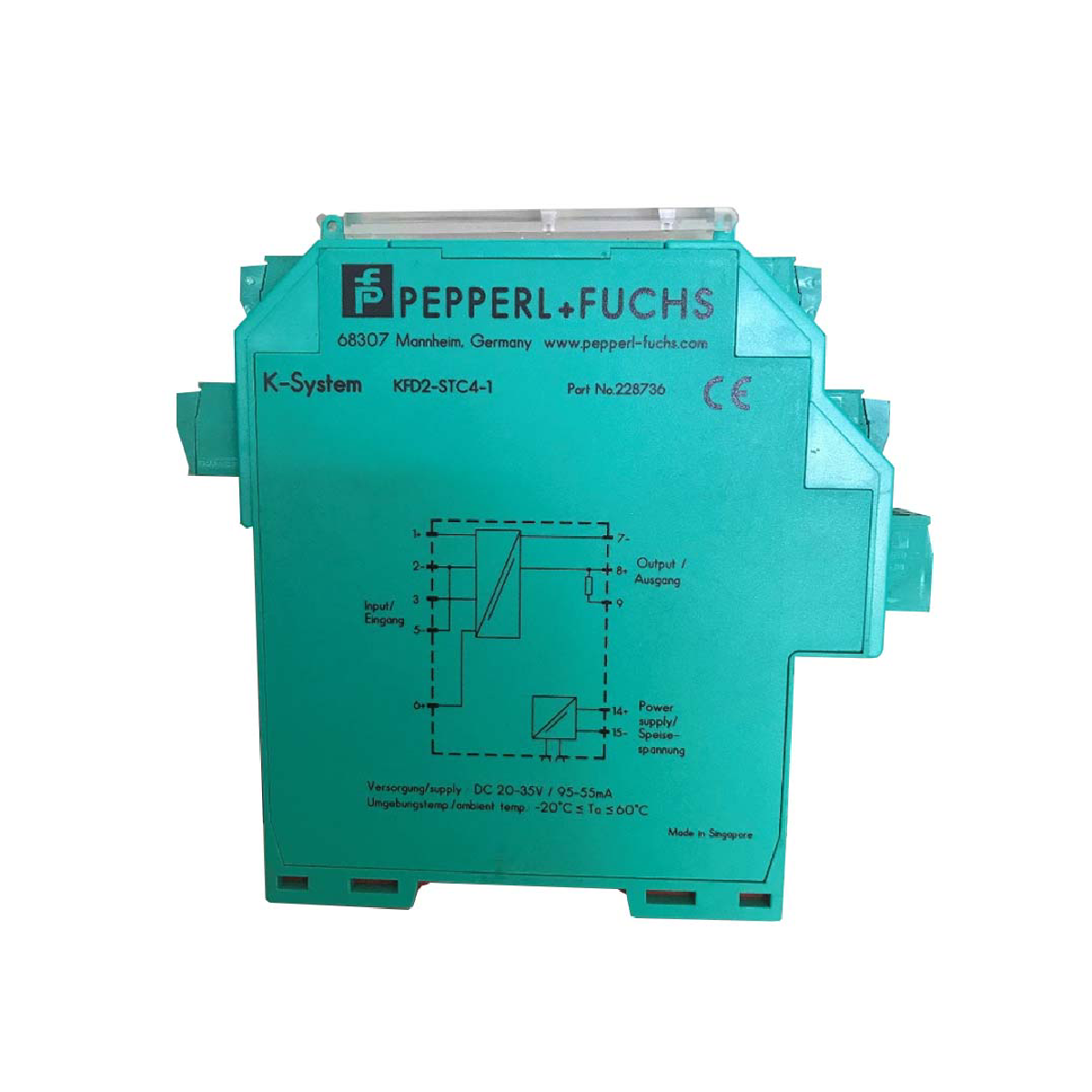

Le KFD2-STC4-Ex1.H est une barrière isolée 1 canal conçue pour les applications de sécurité intrinsèque. Cet appareil alimente les transmetteurs SMART 2 fils et 3 fils avec une tension de sortie plus élevée en zones dangereuses, et peut également être configuré pour une utilisation avec des sources de courant SMART 2 fils. Il transfère le signal d'entrée analogique vers la zone sûre sous forme de valeur de courant isolée. Des signaux numériques peuvent être superposés sur la boucle, que ce soit en zone dangereuse ou sûre, pour permettre une communication bidirectionnelle robuste. Le module maintient une isolation galvanique à travers le système pour préserver l'intégrité de la boucle dans des réseaux de contrôle de processus industriels exigeants.
Caractéristiques
Isolation de sécurité intrinsèque : Assure un transfert fiable du signal entre les appareils de terrain en zone dangereuse et les systèmes de contrôle en zone sûre.
Support haute tension de terrain : Fournit une tension disponible de >= 17,6 V CC à 20 mA pour alimenter adéquatement les instruments de terrain.
Support multi-protocoles SMART : Entièrement compatible avec les protocoles de communication numérique, y compris HART, BRAIN et Foxboro.
Résistance de boucle intégrée : Dispose d'une résistance interne de 250 Ohm entre les bornes 8 et 9, sélectionnable si la résistance de communication HART de la boucle est insuffisante.
Points de test intégrés : Prises de test intégrées directement dans les bornes pour simplifier la connexion des communicateurs HART.
Classement de sécurité fonctionnelle : Certifié jusqu'à la conformité SIL2 selon les normes IEC 61508.
Applications
Pétrochimie et raffinage : Alimentation et isolation des transmetteurs de terrain situés dans des atmosphères explosives telles que les zones 0, 1 et 2.
Traitement chimique : Extraction bidirectionnelle des données des instruments de terrain intelligents vers un système de contrôle distribué (DCS) ou un système instrumenté de sécurité (SIS).
Eau et eaux usées : Interface avec des transmetteurs de mesure de liquide et de niveau sur de longues distances via des boucles de contrôle standard 4-20 mA.
Temps de stabilisation : 200 µs | Temps de montée/descente : 20 µs
Température ambiante
-20 ... 60 °C (-4 ... 140 Fahrenheit)
Degré de protection
IP20
Masse
Environ 200 g
Dimensions
20 x 124 x 115 mm (0,8 x 4,9 x 4,5 pouces), boîtier type B2
Montage
Sur rail DIN 35 mm selon EN 60715:2001
Connexions/Interfaces
Connexion des bornes
Fonction
Borne 1+
Entrée zone dangereuse (connexion positive)
Borne 2-
Entrée zone dangereuse (connexion négative)
Borne 3
Entrée zone dangereuse (référence commune/retour)
Borne 5-
Entrée source de courant zone dangereuse (-)
Borne 6+
Entrée source de courant zone dangereuse (+)
Borne 7-
Sortie zone sûre (-)
Borne 8+
Sortie zone sûre (+)
Borne 9
Sortie zone sûre (connexion résistance interne 250 Ohms)
Borne 14+
Alimentation de l’appareil 24 V DC (+)
Borne 15-
Alimentation de l’appareil 24 V DC (-)
Rail d’alimentation
Connexion alternative sur rail d’alimentation 24 V DC continu
Consignes d’installation
Installation sur rail DIN : Clipser verticalement le module sur un rail DIN standard de 35 mm en s’assurant que les languettes de verrouillage s’engagent correctement.
Intégration sur rail d’alimentation : Lors de l’utilisation du système optionnel Power Rail, aligner les contacts inférieurs du module avec l’insert du rail avant de le clipser ; ne pas câbler l’alimentation aux bornes individuelles si le rail est sous tension.
Vérification de la polarité : Vérifier attentivement les schémas de câblage des bornes 1+, 2-, 14+ et 15- avant de mettre sous tension la source d’alimentation pour éviter les défauts matériels.
Précautions en zone dangereuse : Maintenir une séparation physique sécurisée entre les connexions bleues intrinsèquement sûres en zone dangereuse et les connexions vertes en zone sûre.
Terminaison de communication : Bornes pont 8 et 9 si le système cible nécessite l’insertion de la résistance interne de 250 Ohms pour stabiliser les interactions du protocole HART.
Conformité et certifications
Certificat d’examen CE de type : BAS 99 ATEX 7060
Groupe ATEX, Catégorie, Type de protection : II (1)G [Ex ia Ga] IIC, II (1)D [Ex ia Da] IIIC
Déclaration de conformité Zone 2 : TÜV 99 ATEX 1499 X ; II 3G Ex nA II T4 [appareil en zone 2]
Certification minière : DMT 01 ATEX E 133 ; (M1) [Ex ia] I
Approbation IECEx : IECEx BAS 04.0016; [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Approbation UL : 116-0173 (cULus)
Normes de sécurité fonctionnelle : Jusqu'à SIL2 selon IEC 61508
Compatibilité électromagnétique : EN 61326-1:2006, NE 21:2006
FAQ
Quelle est la fonction principale de ce module ?
L'appareil fonctionne comme une barrière isolée qui alimente les transmetteurs en zones dangereuses et transmet des signaux analogiques isolés vers un système de contrôle en zone sûre.
Cette barrière peut-elle être utilisée avec des appareils non-HART ?
Oui, il fonctionne parfaitement avec des instruments analogiques standard 0/4 à 20 mA même si les protocoles de modulation numérique ne sont pas utilisés.
Comment la résistance interne de 250 Ohm aide-t-elle à la communication ?
Si l'impédance de boucle du système de contrôle en zone sûre est trop faible pour qu'un communicateur HART décode les données, l'utilisation de la borne 9 ajoute la résistance intégrée dans le circuit.
Quelle plage d'alimentation l'appareil accepte-t-il ?
Le module fonctionne de manière fiable avec toute tension d'alimentation d'entrée comprise entre 20 V DC et 35 V DC.
Cette barrière isolée nécessite-t-elle une connexion directe aux bornes pour l'alimentation ?
L'alimentation peut être fournie soit directement via les bornes 14+ et 15-, soit de manière fluide via une unité Power Rail compatible.
Peut-il supporter une configuration de transmetteur 3 fils ?
Oui, le matériel prend en charge à la fois les transmetteurs SMART 2 fils et 3 fils ainsi que les sources de courant 2 fils.
Que signifient les bornes vertes et bleues ?
Les bornes bleues sont dédiées aux champs situés dans des zones dangereuses intrinsèquement sûres, tandis que les bornes vertes sont destinées au câblage en zone sûre ou côté contrôle.
Quelle est la vitesse de réponse du canal de transmission analogique ?
L'appareil présente un temps de stabilisation de 200 microsecondes ainsi qu'une spécification de temps de montée et de descente de 20 microsecondes.
Combien de canaux ce module prend-il en charge ?
Ce modèle est une unité d'interface dédiée à un seul canal.
Que dois-je vérifier si la LED du panneau avant est éteinte ?
Une LED verte éteinte indique une défaillance de l'alimentation, nécessitant la vérification du rail d'alimentation 24 V DC ou des connexions des bornes.
Quelle est la résistance de charge maximale autorisée côté sortie ?
La boucle de courant en zone sûre supporte des impédances de charge allant de 0 Ohm jusqu'à une limite maximale de 800 Ohm.
Y a-t-il des connexions de test intégrées disponibles sur l'appareil ?
Oui, des prises de test spécialisées conçues pour s'adapter aux câbles standard des communicateurs HART sont intégrées directement dans les bornes amovibles.
Cet appareil peut-il transmettre des paramètres numériques dans les deux sens ?
La disposition du circuit permet aux signaux de communication numérique de se superposer à la boucle de courant analogique et de passer dans les deux sens.
