PR6426/010-000 CON021 Emerson Epro système de mesure par courants de Foucault

Présentation du produit

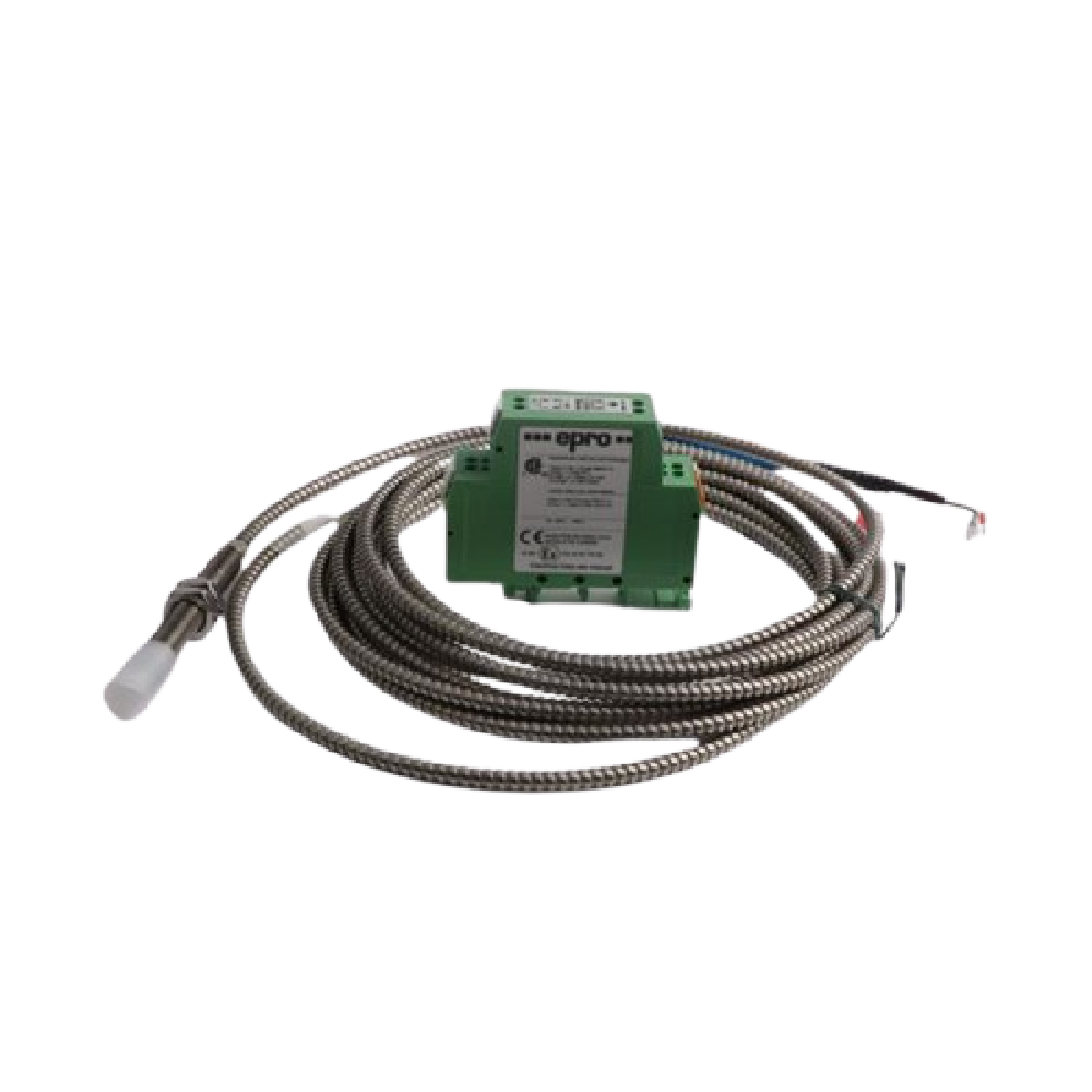

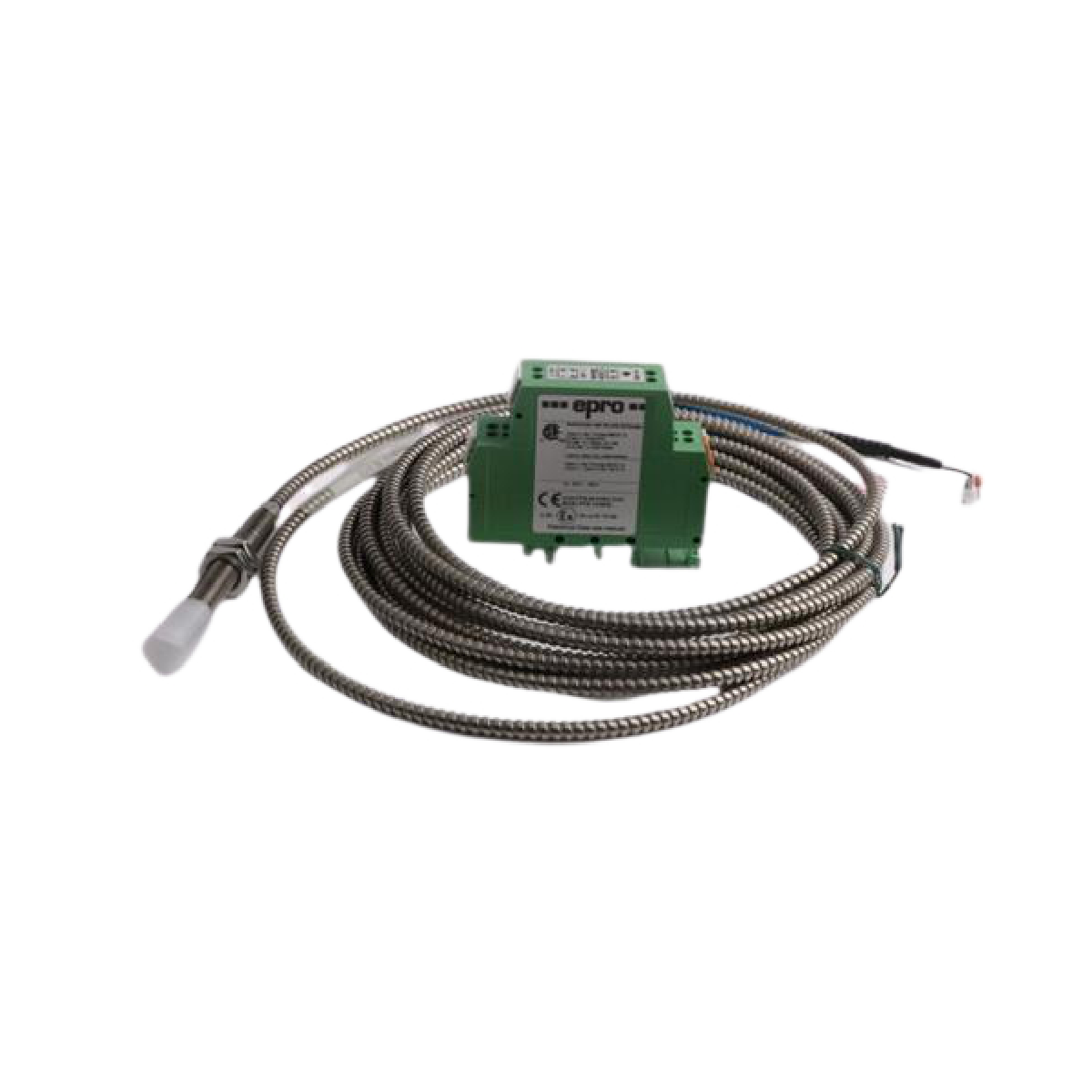

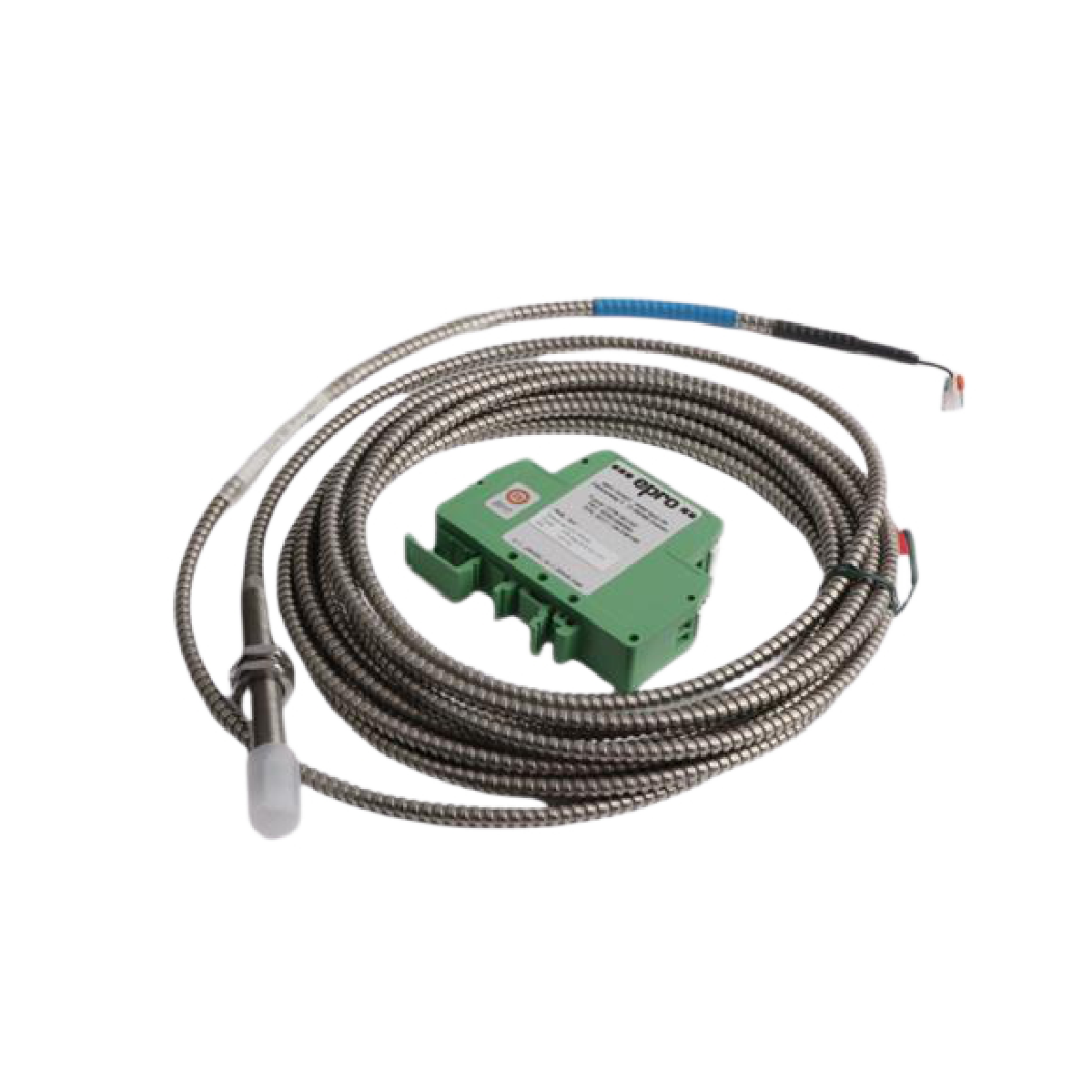

Le PR6426/010-000 CON021 (PR6426/010-000 CON021) est un système spécialisé de mesure sans contact par courants de Foucault, conçu pour les applications les plus exigeantes de protection des turbomachines. Cet ensemble haute fiabilité associe un capteur de déplacement de 12 mm à un convertisseur de signal compatible avec une fiche Lemo afin de surveiller les vibrations d’arbre, la position axiale et l’excentricité dans les turbines de centrales électriques, les compresseurs haute vitesse et les ventilateurs industriels. En fournissant en continu des données au niveau du micromètre à des systèmes tels que l’AMS 6500, ce système joue le rôle de mécanisme d’alerte précoce essentiel. Sa capacité à fonctionner dans des environnements extrêmes, notamment dans de l’huile sous haute pression et à des températures pouvant atteindre 175 °C, garantit la sécurité de fonctionnement et évite les défaillances mécaniques catastrophiques entraînant des arrêts imprévus coûteux.

Configuration technique (analyse approfondie)

Le système utilise un circuit inductif à impédance adaptée pour convertir le déplacement physique en une tension analogique normalisée.

• Tête de capteur (PR6426) : Elle est dotée d’une pointe en céramique de 12 mm de diamètre. Par rapport aux capteurs standard de 8 mm, ce diamètre plus important permet d’obtenir un champ magnétique nettement plus large et une plage de mesure linéaire plus robuste, ce qui la rend idéale pour les arbres industriels de grande taille.

• Convertisseur de signal (CON021) : Il sert de pilote haute fréquence et de conditionneur de signal. Il est spécialement conçu pour la série PR642x et utilise une fiche Lemo autobloquante pour la connexion du transducteur, garantissant une liaison électrique résistante aux vibrations.

• Linéarité et précision : Le système est conçu pour maintenir une erreur de linéarité inférieure ou égale à 1,5 % sur sa plage de mesure standard, offrant les performances déterministes requises pour les systèmes instrumentés de sécurité (SIS).

• Performances dynamiques : Avec une plage de fréquences de 0 à 20 000 Hz et un temps de montée inférieur à 15 microsecondes, le CON021 capture les transitoires de vibration haute fréquence souvent ignorés par les convertisseurs aux spécifications inférieures.

Caractéristiques techniques

FAQ techniques

Q1 : Quel est l’avantage de la connexion par fiche Lemo sur le CON021 ?

R1 : La fiche Lemo est un connecteur autobloquant qui empêche toute déconnexion accidentelle due aux fortes vibrations de la machine. Elle garantit également une impédance constante au point de connexion, ce qui est essentiel pour la précision des mesures par courants de Foucault.

Q2 : Le PR6426/010-000 peut-il être utilisé dans des applications avec immersion dans l’huile ?

R2 : Oui, la pointe du capteur est hermétiquement scellée et résiste à une pression allant jusqu’à 10 bar au niveau de la face de détection, ce qui la rend adaptée à une installation à l’intérieur de boîtes de vitesses ou de paliers hydrodynamiques, où le brouillard d’huile ou l’immersion sont fréquents.

Q3 : Comment choisir entre les plages de sortie de -2 V à -18 V et de -4 V à -20 V ?

R3 : Cela dépend des exigences de la carte d’entrée de votre système hôte. Le CON021 prend en charge les deux plages, mais vous devez vous assurer que la tension d’alimentation correspondante est utilisée (par exemple, -21 V à -32 V pour la plage de sortie de -2 V à -18 V).

Guide d’ingénierie et d’installation

• Réglage de la tension d’entrefer : Pour garantir une mesure précise, le capteur doit être réglé sur le point « zéro » de la courbe linéaire, ce qui produit généralement une sortie de -10 VCC au niveau du CON021. Utilisez un dispositif micrométrique lors de l’installation afin de vérifier l’entrefer avant de serrer les écrous de fixation.

• Intégrité du câble : Le câble du capteur fait partie intégrante du circuit de mesure. Ne le coupez pas, ne le raccordez pas et ne le raccourcissez pas, car cela modifierait l’inductance du système et invaliderait l’étalonnage d’usine.

• Dégagement latéral pour le montage : Prévoyez un dégagement minimal égal à 1,5 fois le diamètre de la pointe (environ 18 mm) par rapport à toute paroi métallique latérale afin d’éviter les effets de « charge latérale » qui déforment le flux magnétique et entraînent des mesures erronées.

Avantages techniques

L’ensemble PR6426/010-000 CON021 se distingue par son excellente stabilité thermique et sa fiabilité « installer et oublier ». Le diamètre de 12 mm de la pointe permet une distance physique plus importante entre le capteur et la cible, réduisant ainsi le risque de contact mécanique lors des variations extrêmes de l’arbre. En outre, le boîtier en aluminium du CON021 (LMgSi 0.5 F22) offre un excellent blindage contre les interférences RFI/EMI, garantissant la pureté des signaux de vibration essentiels, même lorsque le système est installé à proximité immédiate de générateurs haute tension ou de variateurs de fréquence.
