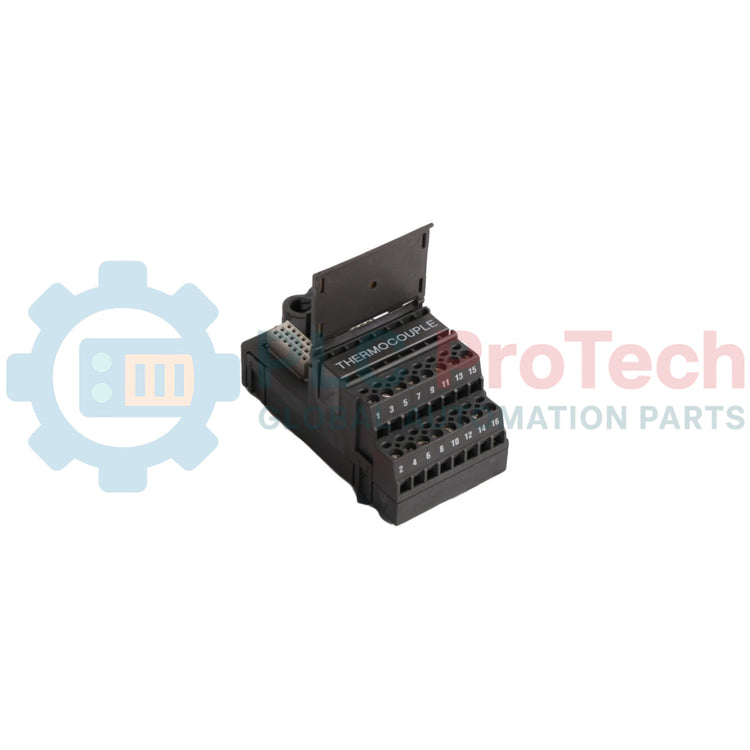

Emerson KJ4001X1-CG1 12P1812X042 DeltaV M-Series bornier d'E/S 8-Wide

Présentation du produit

L’Emerson KJ4001X1-CG1 constitue l’interface physique essentielle entre l’instrumentation de terrain et le système de contrôle distribué (DCS) DeltaV. Ce bornier 8 emplacements se monte directement sur le support d’interface E/S et fournit un point de raccordement robuste pour différents types de signaux. Conçu pour les environnements à haute fiabilité, tels que les raffineries pétrolières et les usines de traitement chimique, le KJ4001X1-CG1 facilite une stratégie matérielle modulaire. Cette architecture permet aux ingénieurs d’effectuer le câblage de terrain et les tests de boucle indépendamment de l’installation de la carte E/S, accélérant ainsi considérablement les délais de mise en service. Sa construction robuste garantit l’intégrité des signaux à long terme en protégeant les composants électroniques sensibles contre les vibrations et les contraintes environnementales.

Principaux avantages techniques

Interconnexion modulaire avancée

Le KJ4001X1-CG1 utilise une architecture enfichable spécialisée qui élimine le besoin d’un câblage interne complexe dans l’armoire. Le module s’enclenche sur le support et établit immédiatement une connexion électrique avec le bus local.

Système de détrompage mécanique

Emerson intègre un mécanisme de détrompage passif dans ce bornier. Cette fonction de sécurité empêche l’insertion de cartes E/S incompatibles dans l’emplacement du bornier, protégeant ainsi le système contre d’éventuels dommages dus à une surtension ou à des incompatibilités de signaux lors des opérations de maintenance ou de remplacement à chaud.

Bornes à vis haute intégrité

Le bornier comporte 16 points de raccordement individuels à vis (prenant en charge 8 canaux). Ces bornes acceptent une large gamme de sections de fils et fournissent une pression de contact élevée afin d’éviter les dérives de signal dues à la dilatation thermique ou aux vibrations industrielles.

Caractéristiques techniques

Guide d’installation et de maintenance

Procédure de montage

Le personnel doit enclencher le KJ4001X1-CG1 sur le support d’interface E/S avant d’installer la carte E/S. Vérifiez que les clips de retenue en plastique s’enclenchent afin de confirmer une fixation mécanique sûre.

Bonnes pratiques de câblage

Dénudez les fils de terrain sur environ 8 mm afin d’assurer un contact complet dans la borne à vis sans laisser de cuivre exposé. Pour les signaux analogiques, préservez l’intégrité du fil de blindage et raccordez-le à la barre de terre désignée afin d’éviter les interférences électromagnétiques (EMI).

Configuration du détrompage

Avant de faire glisser la carte E/S dans le bornier, vérifiez que les repères de détrompage correspondent au type de carte concerné (par exemple, AI, AO, DI ou DO). Forcer une carte dans un bornier incompatible entraînera une défaillance matérielle permanente.

Avantages techniques

Le KJ4001X1-CG1 est conçu pour les secteurs industriels les plus exigeants. Sa conception matérielle privilégie les capacités de remplacement à chaud, permettant aux techniciens de remplacer les cartes E/S sans modifier le câblage de terrain ni arrêter les canaux adjacents. La composition des matériaux du 12P1812X042 résiste aux atmosphères corrosives courantes dans les installations de traitement industriel lourd, garantissant une résistance de contact minimale des bornes pendant plusieurs décennies de service. En centralisant l’interface de câblage, ce modèle réduit l’encombrement de l’armoire et simplifie le processus global de documentation des boucles.

FAQ technique

Q1 : Puis-je utiliser le KJ4001X1-CG1 avec du matériel DeltaV série S ?

R1 : Non. Le KJ4001X1-CG1 est spécifiquement conçu pour le format de la série M. Le matériel de la série S utilise un montage sur support et une empreinte de bornier différents.

Q2 : Quelle est la signification de la référence 12P1812X042 ?

R2 : Alors que KJ4001X1-CG1 est le numéro de modèle commercial, 12P1812X042 est la référence de fabrication interne d’Emerson. Les deux désignent exactement le même ensemble de bornier 8 emplacements.

Q3 : Ce bornier prend-il en charge les configurations E/S redondantes ?

R3 : Ce modèle spécifique est un bornier standard 8 emplacements pour des E/S simplex. Les configurations redondantes nécessitent généralement un bornier redondant spécialisé et un support E/S redondant correspondant.

Q4 : Comment gérer le fil de blindage des boucles 4-20 mA sur ce bornier ?

R4 : Vous devez raccorder le blindage à la barre de terre commune fournie sur le support DeltaV ou aux bornes de blindage spécifiques si vous utilisez une solution intégrée de raccordement multipoints. Ne laissez jamais le blindage flottant aux deux extrémités afin d’éviter les boucles de masse.
