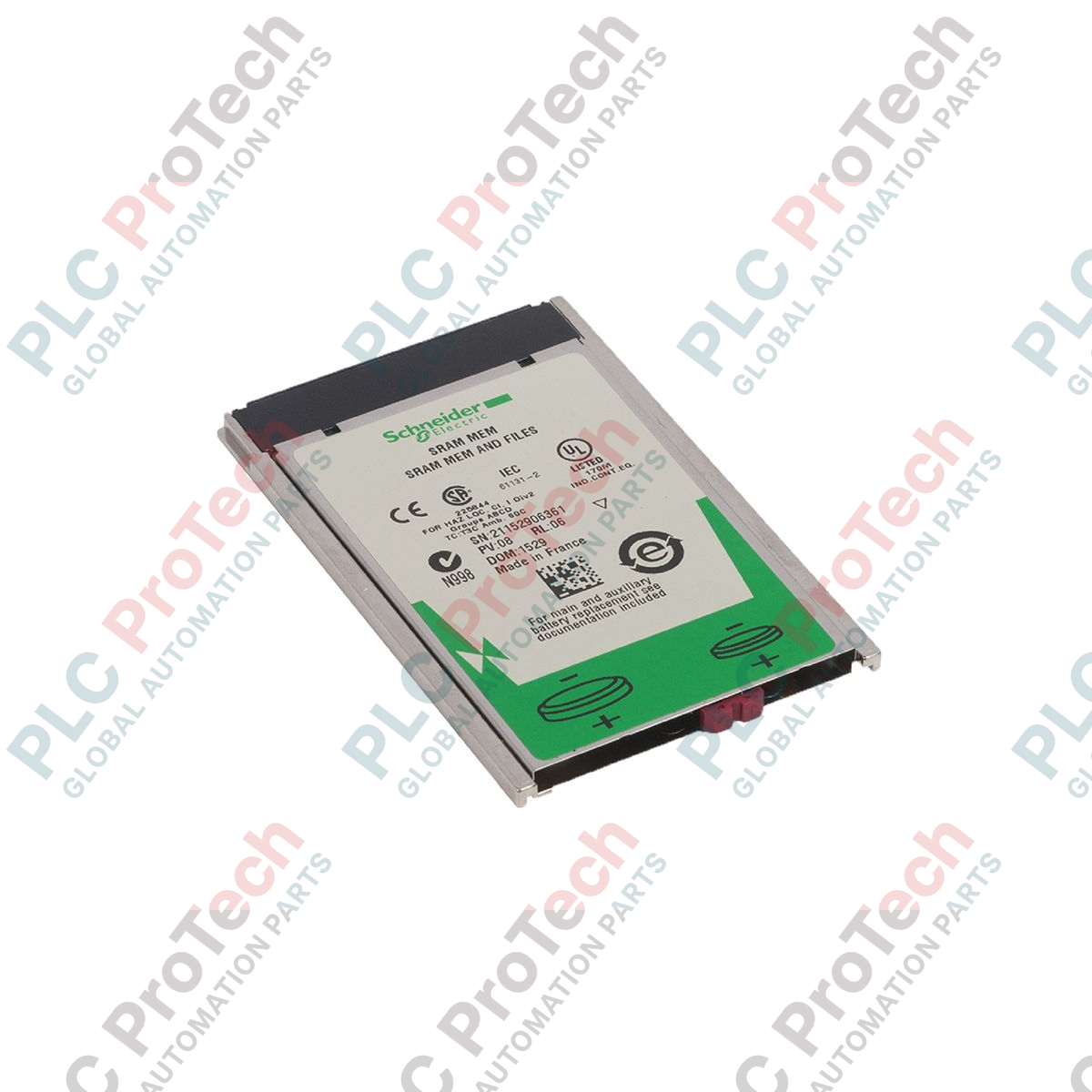

Schneider Electric TSXMRPC003MC Modicon Quantum Extension de mémoire SRAM configurable

Description

L’extension de la capacité mémoire des contrôleurs Modicon Quantum est réalisée à l’aide de la carte mémoire SRAM PCMCIA TSXMRPC003MC. Ce module d’extension mémoire configurable fournit un stockage volatil fiable pour les programmes d’application, les données des registres et les fichiers de configuration système au sein du processeur hôte. En augmentant l’espace mémoire disponible, il permet aux systèmes d’automatisation industrielle d’exécuter des programmes de logique de commande plus volumineux et plus complexes, ainsi que de gérer d’importants besoins de journalisation des données directement au niveau du contrôleur.

La carte utilise la technologie de mémoire RAM statique haute vitesse (SRAM), garantissant des temps d’accès en lecture et en écriture rapides, compatibles avec les cycles d’exécution exigeants des processeurs Modicon Quantum. Elle présente une architecture configurable permettant aux ingénieurs système de répartir l’espace mémoire entre le code d’application et le stockage des données afin d’optimiser les performances du processeur. Une batterie de secours intégrée protège les données enregistrées contre les interruptions d’alimentation et préserve l’intégrité de la mémoire, même lorsque la carte est retirée du logement du processeur.

Caractéristiques

• Allocation mémoire configurable de 192 Ko à 3072 Ko pour les programmes d’application, et de 2880 Ko à 0 Ko pour le stockage des données.
• Format PCMCIA Type I standard pour une intégration directe dans les logements de processeur Modicon Quantum compatibles.
• La technologie SRAM haute vitesse garantit une exécution sans état d’attente et une endurance d’écriture illimitée.
• Batterie auxiliaire de secours intégrée pour éviter la perte de données lors de la mise hors tension du système ou du transport de la carte.
• Interrupteur de protection contre l’écriture pour sécuriser les programmes de commande enregistrés contre toute modification non autorisée ou accidentelle.

Applications

• Extension de la mémoire système des automates Modicon Quantum pour les processus industriels complexes.
• Journalisation des données, stockage des tendances historiques et gestion des recettes dans les environnements de production.
• Sauvegarde des programmes et restauration du système dans les centrales de production d’électricité, les stations de traitement de l’eau et les usines de traitement chimique.

Spécifications techniques

Instructions d’installation

Avant d’installer ou de retirer la carte mémoire, assurez-vous que le processeur Modicon Quantum est hors tension ou suivez les procédures spécifiques de remplacement à chaud décrites dans le manuel matériel du processeur. Alignez la carte TSXMRPC003MC sur les rails de guidage du logement PCMCIA du module processeur, puis insérez-la fermement jusqu’à l’enclenchement du bouton d’éjection. Évitez de toucher les broches du connecteur afin de prévenir les dommages dus aux décharges électrostatiques (ESD). Inspectez et remplacez régulièrement la batterie auxiliaire de secours conformément au calendrier de maintenance du fabricant afin de garantir la conservation continue des données lors des coupures de courant.
