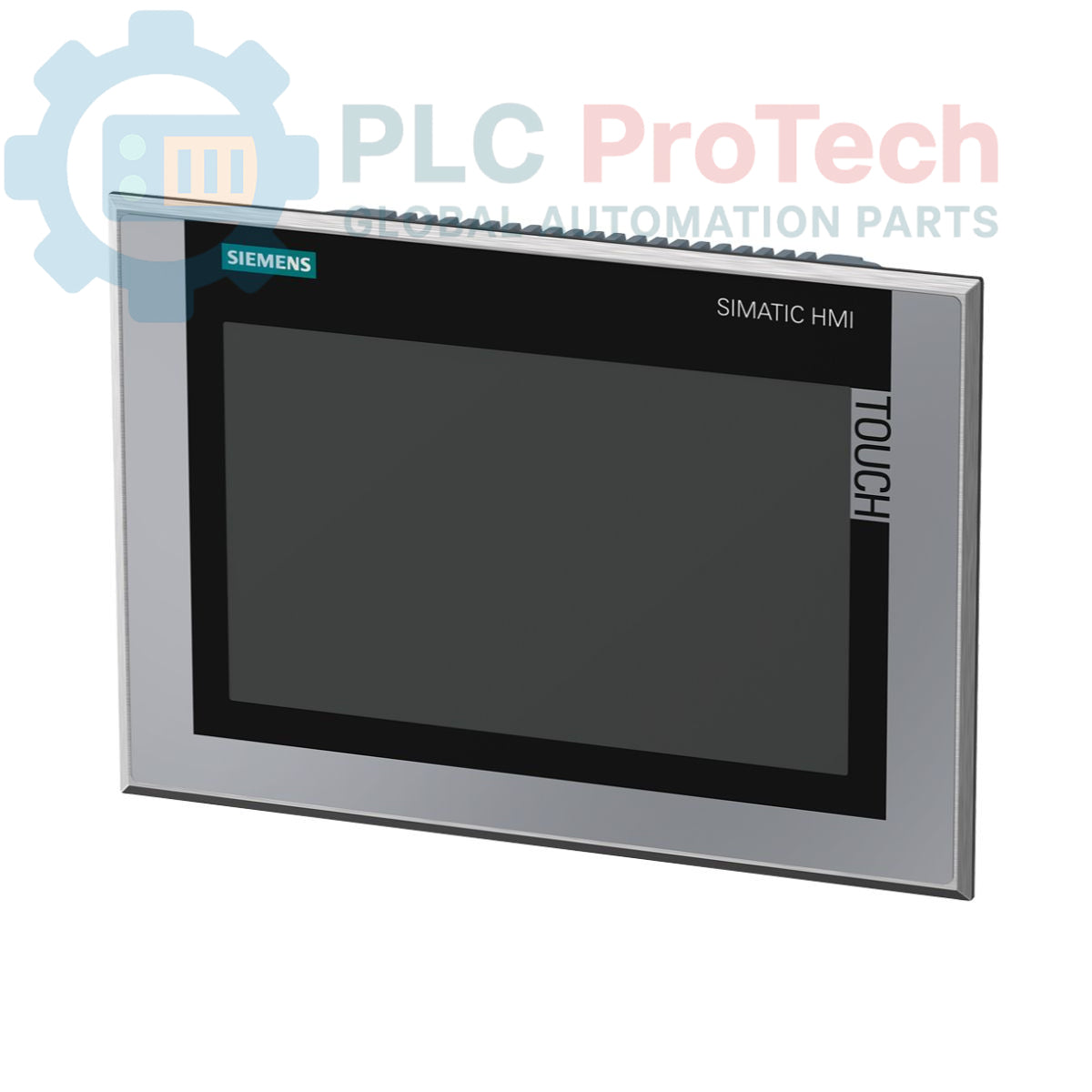

Siemens 6AV2144-8JC10-0AA0 SIMATIC HMI TP900 Comfort INOX Panel

Description

Le Siemens 6AV2144-8JC10-0AA0 est un panneau SIMATIC IHM TP900 Comfort INOX conçu pour la visualisation industrielle et le contrôle opérateur. Cet appareil dispose d'une face avant en acier inoxydable avec un film décoratif continu, offrant un haut degré de protection pour les environnements exigeants. Il est équipé d'un écran TFT grand format de 9 pouces et prend en charge les interfaces PROFINET et MPI/PROFIBUS DP pour une communication polyvalente. Le panneau comprend 12 Mo de mémoire de configuration et fonctionne sous Windows CE 6.0. Il est configurable via le logiciel WinCC Comfort V11.

Caractéristiques

• Face avant en acier inoxydable avec film décoratif continu
• Degré de protection avant IP66K
• Écran TFT grand format 9 pouces
• Interface PROFINET
• Interface MPI/PROFIBUS DP
• Mémoire de configuration de 12 Mo
• Système d'exploitation : Windows CE 6.0
• Configurable depuis WinCC Comfort V11

Applications

Le Siemens 6AV2144-8JC10-0AA0 convient à un large éventail d'applications industrielles nécessitant un contrôle et une surveillance robustes par l'opérateur, en particulier dans des environnements où l'hygiène et la résistance aux conditions difficiles sont essentielles. Les déploiements typiques incluent :

• Usines de transformation des aliments et des boissons
• Installations de fabrication pharmaceutique
• Industries chimiques et pétrochimiques
• Stations de traitement des eaux et eaux usées
• Automatisation générale des machines et installations nécessitant une IHM durable

Caractéristiques techniques

Connexions / Interfaces

• Interface PROFINET : Pour la communication Ethernet avec les automates programmables et autres dispositifs réseau.
• Interface MPI/PROFIBUS DP : Pour la connexion aux réseaux PROFIBUS, supportant les modes maître et esclave.

Consignes d'installation

1. Mise hors tension : Assurez-vous que toute alimentation de la zone d'installation soit déconnectée et sécurisée avant de commencer tout travail.
2. Montage : Montez le panneau HMI dans une découpe de panneau préparée. Assurez-vous que la face avant en acier inoxydable soit affleurante avec la surface du panneau pour maintenir le degré de protection IP66K.
3. Connexion d'alimentation : Connectez la tension d'alimentation 24V DC aux bornes d'alimentation désignées, en respectant la polarité correcte.
4. Connexions de communication :
   • Pour PROFINET, connectez un câble Ethernet à l'interface PROFINET.
   • Pour MPI/PROFIBUS DP, connectez le câble PROFIBUS à l'interface respective, en assurant une terminaison correcte si requise par la topologie du réseau.
5. Mise à la terre : Assurez une mise à la terre correcte du panneau et des composants associés pour minimiser les interférences électromagnétiques et garantir la sécurité.
6. Configuration : Une fois installé physiquement et sous tension, configurez le panneau HMI à l'aide du logiciel WinCC Comfort V11 via les interfaces de communication.
