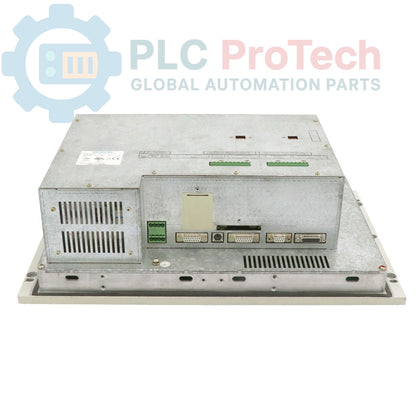

Siemens 6AV3535-1TA41-0BX1 Coros HMI OP35 pupitre opérateur

Description

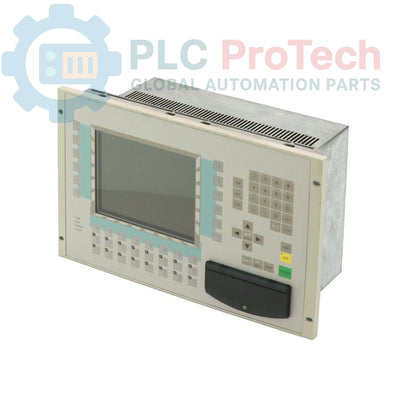

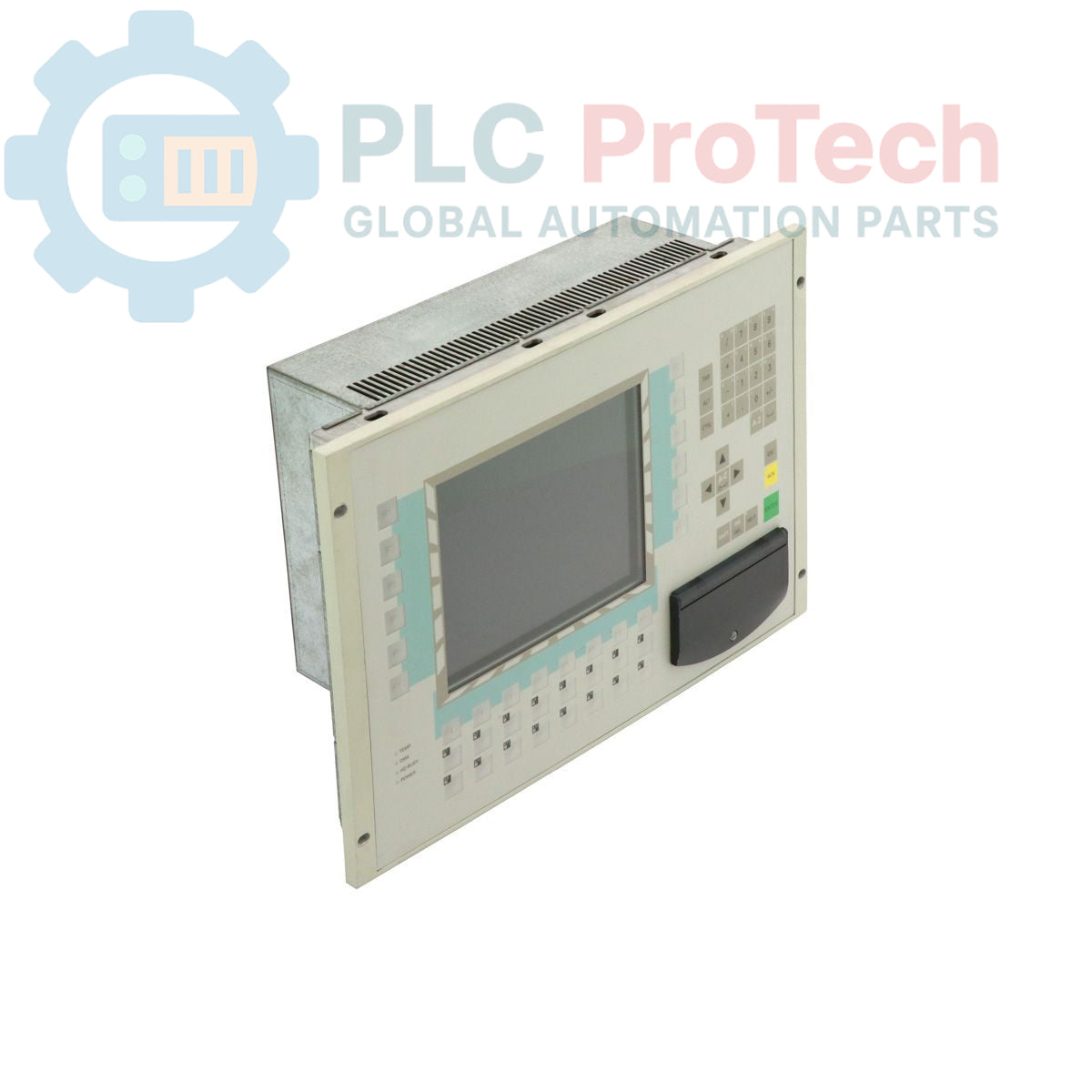

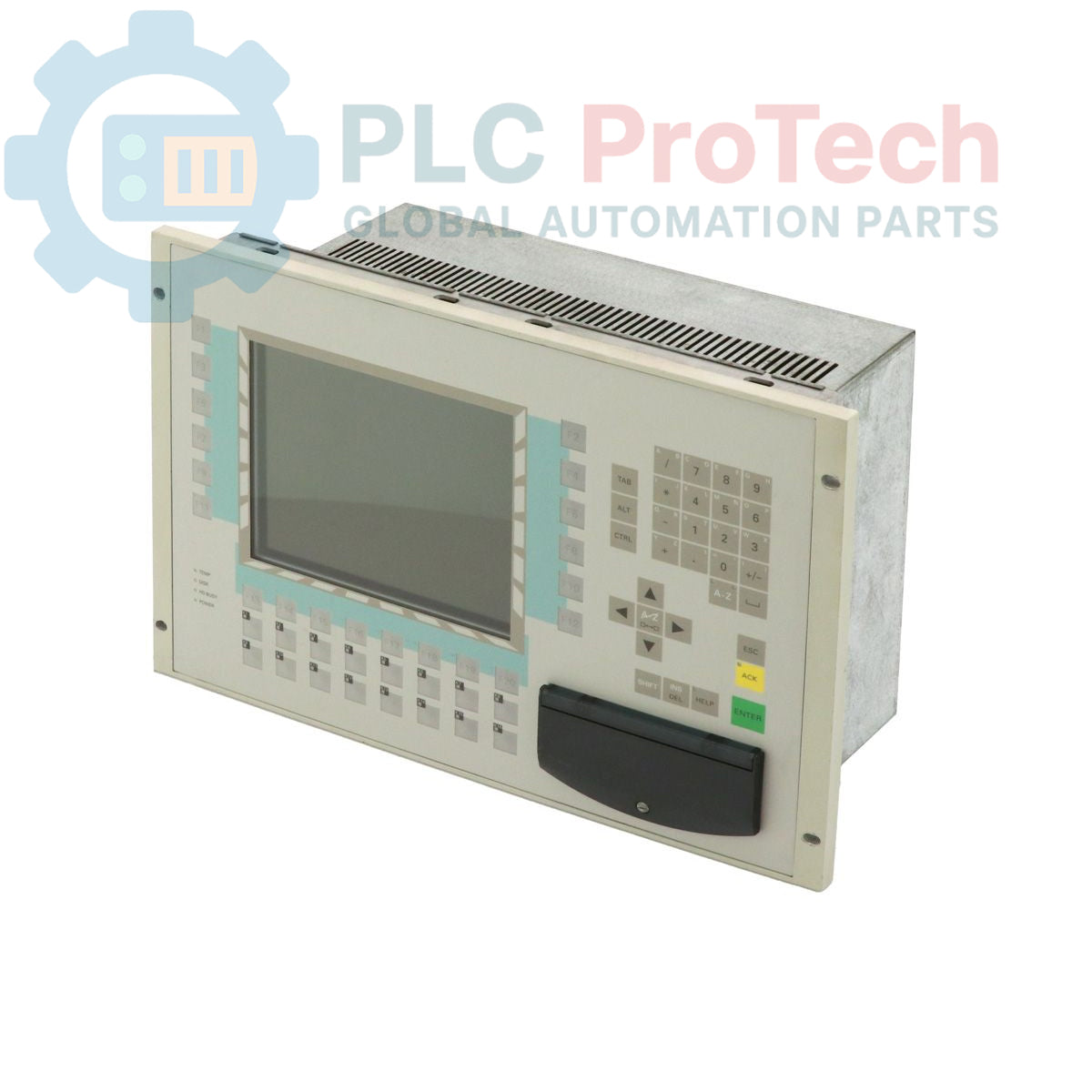

Le Siemens 6AV3535-1TA41-0BX1 est un panneau opérateur de la série Coros IHM OP35, conçu pour les applications d’interface homme-machine industrielles. Cet appareil est doté d’un écran LCD couleur avec affichage graphique par pixels, fournissant un retour visuel pour la commande des processus et le fonctionnement des machines. Il intègre quatre interfaces de communication, dont deux TTY/V.24, une X.27/TTY et une MPI/PPI, facilitant une connectivité polyvalente au sein des systèmes d’automatisation. Le panneau est équipé de touches directes pour la saisie utilisateur et comprend un lecteur de disquettes de 3,5 pouces destiné au stockage des données ou au chargement des programmes. Le 6AV3535-1TA41-0BX1 est actuellement dans une phase de produit obsolète, son prédécesseur étant identifié comme 6AV3535-1TA41-0BX0.

Caractéristiques

• Écran LCD couleur avec affichage graphique par pixels
• Quatre interfaces intégrées : 2xTTY/V.24, X.27/TTY, MPI/PPI

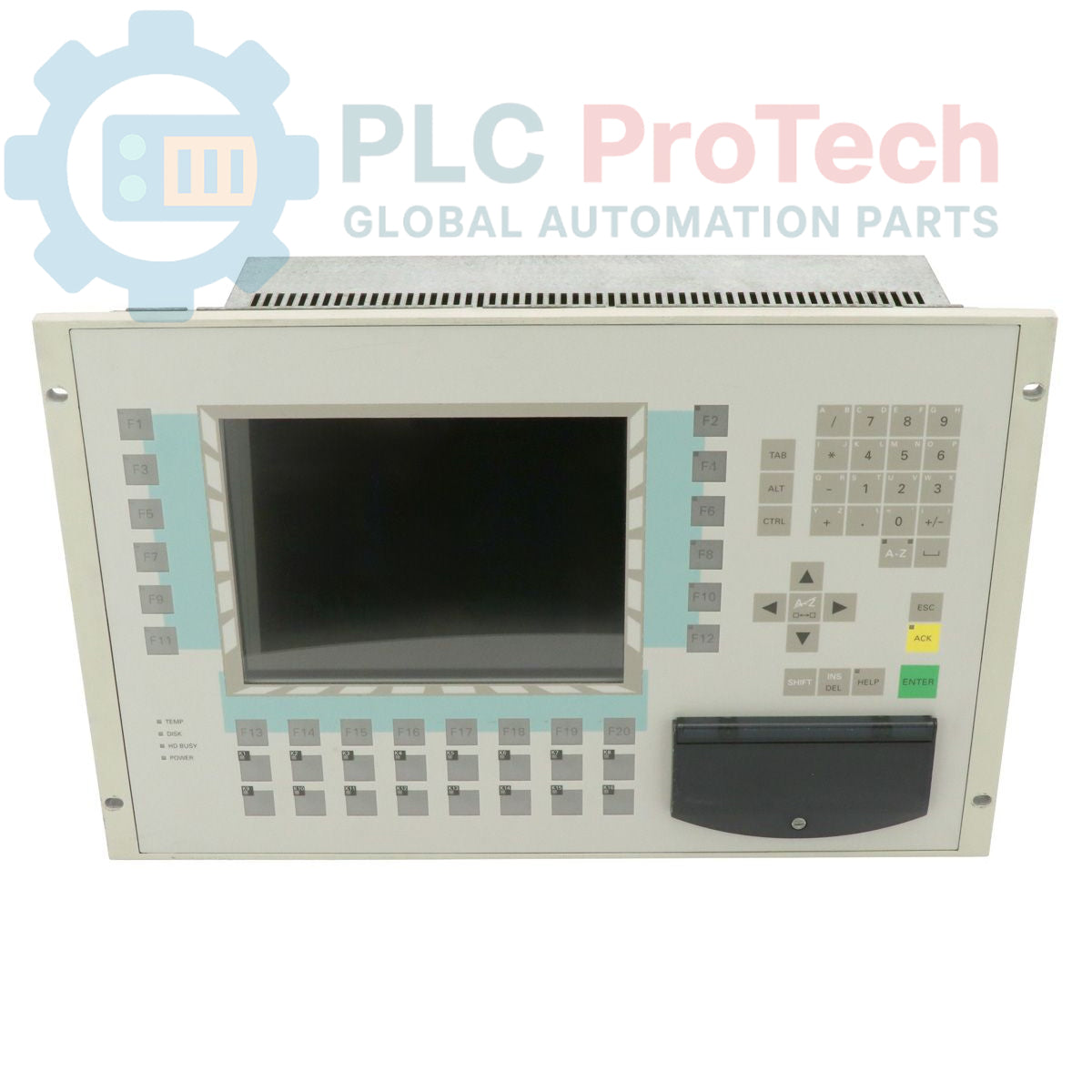

• Touches directes pour la saisie opérateur
• Lecteur de disquettes intégré de 3,5 pouces
• Fait partie de la série Siemens Coros IHM OP35

Applications

Le panneau opérateur Siemens 6AV3535-1TA41-0BX1 convient à diverses applications industrielles nécessitant une commande et une visualisation locales. Les utilisations typiques incluent :

• Commande et surveillance des machines dans les environnements de production.
• Visualisation des processus dans les systèmes d’automatisation discrets et continus.
• Saisie des données et ajustement des paramètres des équipements industriels.
• Intégration aux systèmes Siemens Coros IHM et SIMATIC existants.

Spécifications techniques

Connexions / Interfaces

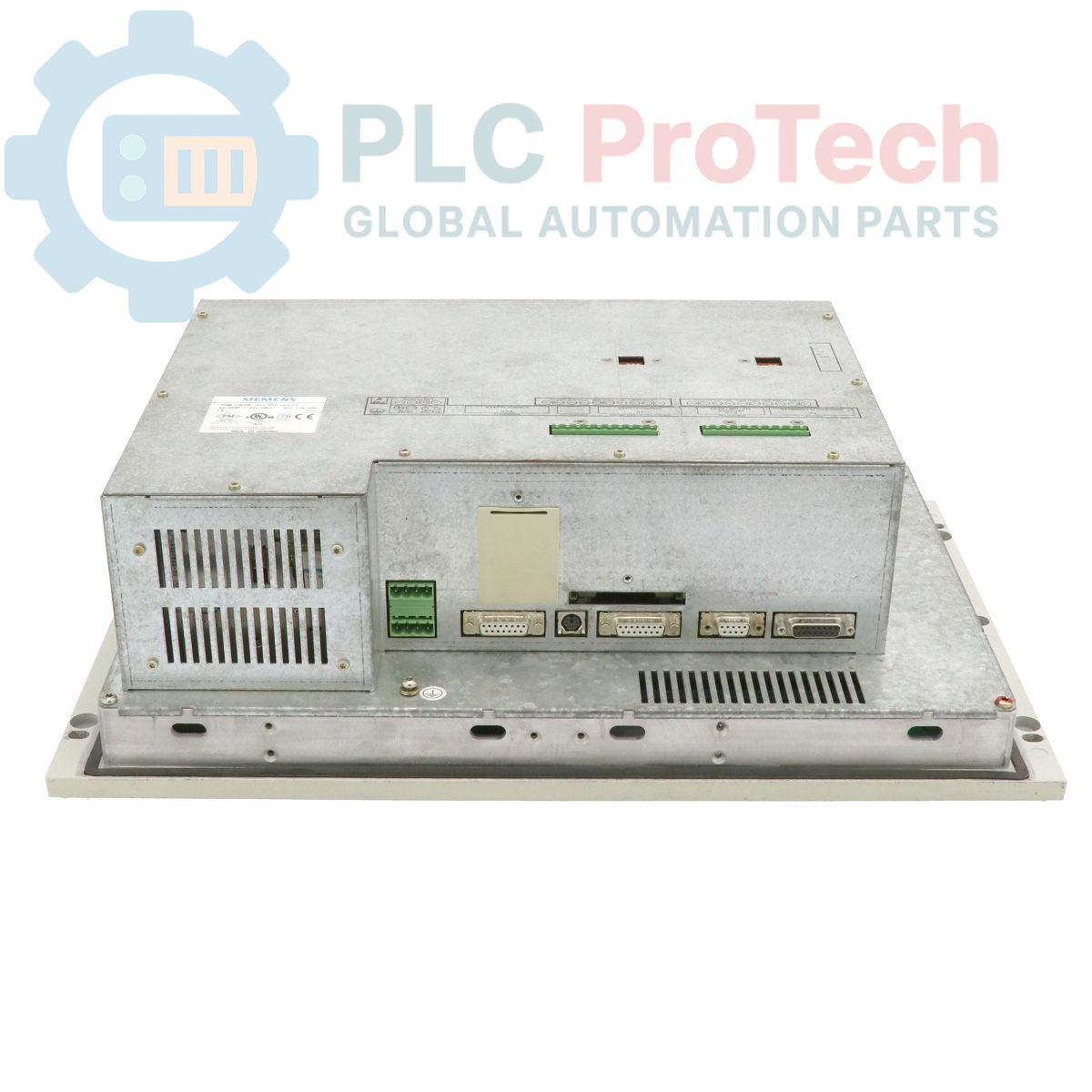

Le pupitre opérateur Siemens 6AV3535-1TA41-0BX1 est équipé de quatre interfaces de communication intégrées :

• 2 x TTY/V.24
• 1 x X.27/TTY
• 1 x MPI/PPI

Directives d’installation

1. Mise hors tension du système : Assurez-vous que toute l’alimentation de l’armoire de commande ou de la machine est coupée et verrouillée avant de commencer l’installation.
2. Montage : Fixez solidement le pupitre opérateur dans la découpe préparée du panneau. Assurez une étanchéité adéquate afin de maintenir les indices de protection environnementale.
3. Raccordement électrique : Connectez l’alimentation conformément aux spécifications du panneau. Vérifiez la polarité et assurez-vous que la mise à la terre est adéquate.
4. Câblage de communication : Connectez les câbles de communication appropriés (TTY/V.24, X.27/TTY, MPI/PPI) aux ports correspondants du panneau et à l’automate programmable industriel (API) ou aux autres appareils d’automatisation. Assurez un blindage et une mise à la terre appropriés des lignes de communication afin de minimiser les interférences.
5. Mise à la terre : Établissez une connexion robuste à la terre de protection (PE) entre le châssis du panneau et la terre principale du système.
6. Gestion des câbles : Acheminez soigneusement tous les câbles et veillez à les fixer afin d’éviter toute tension ou tout dommage. Séparez les câbles d’alimentation des câbles de signal afin de réduire les interférences électromagnétiques.
7. Vérification : Après l’installation, remettez le système sous tension et effectuez des tests fonctionnels pour confirmer son bon fonctionnement et sa communication avec les appareils connectés.
