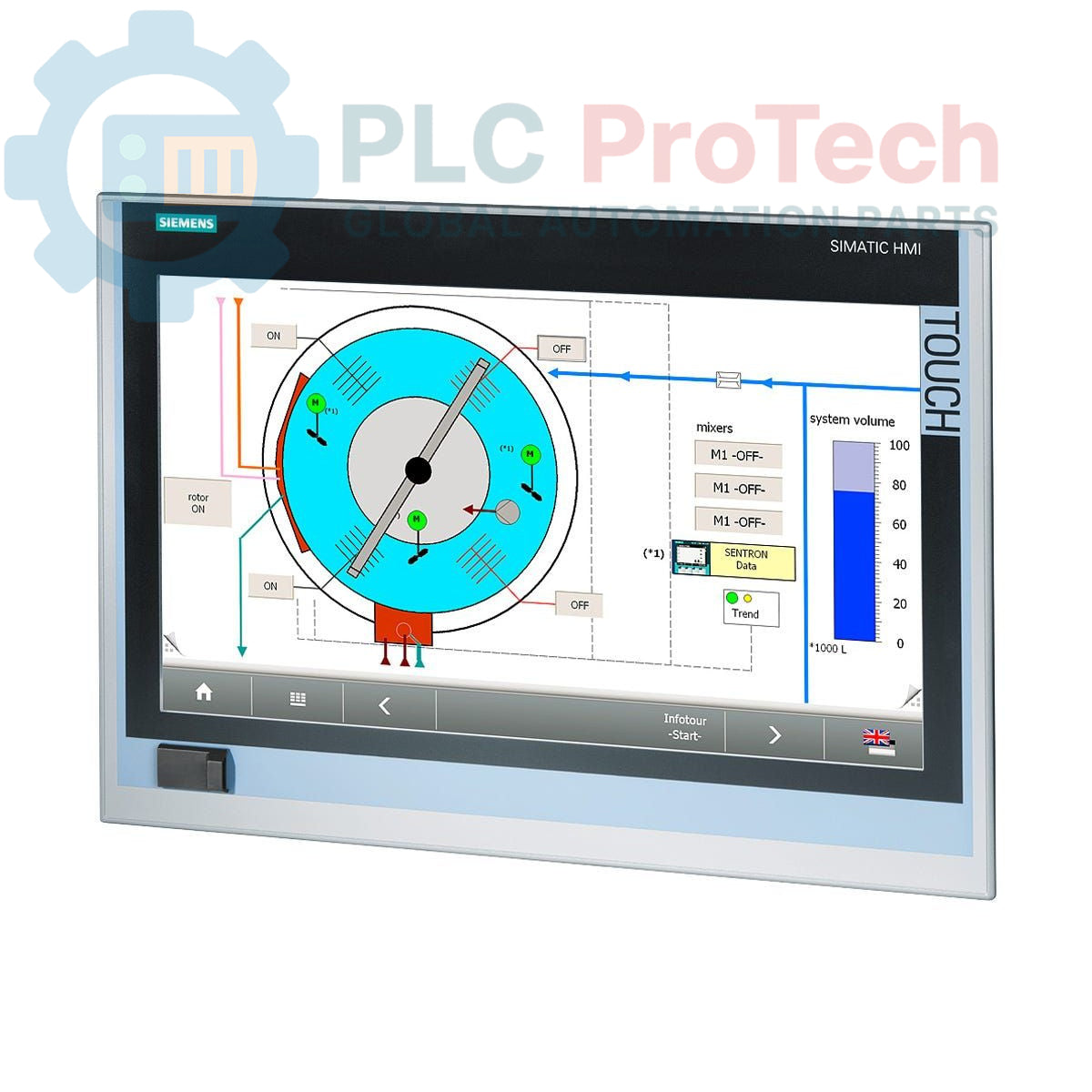

Siemens 6AV7424-4AD00-0FE0 PC panneau SIMATIC IPC277D

Description

Le Siemens 6AV7424-4AD00-0FE0 est un Panel PC SIMATIC IPC277D, configuré comme une variante spécifique client basée sur la plateforme 6AV7881-5AA00-2BA0. Cette interface homme-machine (IHM) dispose d’un écran AGCO de 19 pouces et est conçue pour des applications de contrôle industriel et de visualisation. L’unité est équipée d’une alimentation intégrée 110/220V AC et supporte un montage standard via une interface VESA 100. Le panneau arrière offre une protection IP20 pour les composants internes dans un environnement d’armoire de contrôle.

Caractéristiques

• ■Écran AGCO 19 pouces
• ■Alimentation intégrée 110/220V AC
• ■Norme de montage VESA 100 (M6)
• ■Panneau arrière OEM avec indice de protection IP20
• ■Configuration spécifique client

Applications

• ■Contrôle et surveillance opérateur au niveau machine
• ■Visualisation des processus et acquisition de données
• ■Automatisation d'usine et IHM de l'atelier
• ■Tâches informatiques industrielles en environnements contrôlés

Spécifications techniques

Directives d'Installation

1. 1
   Préparation du Site : Choisissez un emplacement de montage offrant une ventilation adéquate et protégeant l'appareil de la lumière directe du soleil, des vibrations excessives et des atmosphères corrosives. Assurez-vous que la découpe du panneau ou le bras de montage est propre et exempt d'ébarbures.
2. 2
   Montage : Fixez solidement le Panel PC à un bras ou une surface de montage compatible VESA 100 à l'aide de quatre vis M6. Assurez-vous que la surface de montage peut supporter en toute sécurité le poids de l'appareil (9,76 kg). Ne serrez pas excessivement les vis de montage.
3. 3
   Mise à la Terre : Connectez la borne de terre du châssis à la terre de protection principale du système (PE) en utilisant un conducteur à faible impédance. Une connexion à la terre fiable est essentielle pour la sécurité et l'immunité au bruit.
4. 4
   Connexion d'Alimentation : Branchez le câble d'alimentation 110/220V AC à une source d'alimentation correctement dimensionnée et protégée. Assurez-vous que la tension de la source correspond aux exigences de l'appareil. Utilisez un dispositif de décharge de traction approprié pour le câble d'alimentation.
5. 5
   Câblage E/S et Communication : Connectez tous les câbles de communication et d'E/S requis. Éloignez les câbles des lignes haute tension et d'autres sources d'interférences électromagnétiques (EMI). Fixez fermement tous les connecteurs.
