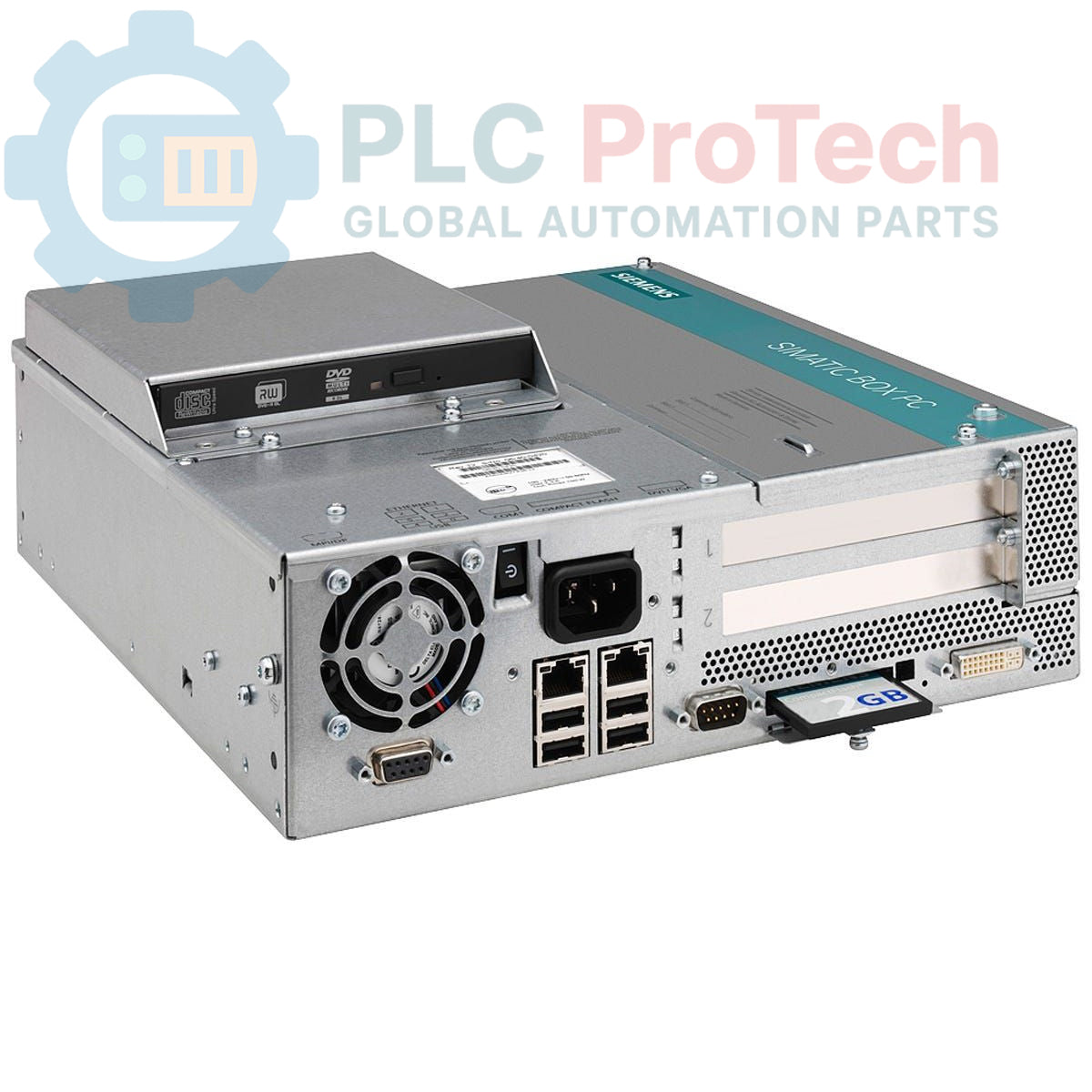

Siemens 6AV7428-2FA10-0BS0 SIMATIC IPC 627C PC Box

Description

Il s’agit d’un Siemens 6AV7428-2FA10-0BS0, un ordinateur industriel robuste de la série SIMATIC IPC 627C. Ce PC Box est conçu pour des environnements d’automatisation exigeants, doté d’un processeur Celeron P4505 et de graphismes HD intégrés. La connectivité est assurée par deux ports Ethernet 10/100/1000 Mbit/s, quatre ports USB 2.0 haute intensité et une interface série COM1. Le système comprend un contrôleur RAID intégré pour une fiabilité accrue des données et un emplacement pour carte Compact Flash accessible à l’avant pour le stockage amovible. Les fonctions intégrées de surveillance du système, incluant un minuteur watchdog et le contrôle de la température/ventilateur, garantissent une stabilité opérationnelle.

Caractéristiques

• Équipé d’un processeur Celeron P4505
• Contrôleur graphique HD intégré
• Interfaces Ethernet Gigabit doubles (10/100/1000 Mbit/s)
• Quatre ports USB 2.0 haute intensité pour la connexion de périphériques
• Une interface série (COM1)
• Contrôleur RAID intégré pour la gestion du stockage
• Emplacement pour carte Compact Flash (CF) accessible à l’avant
• Minuteur watchdog intégré pour la supervision du système
• Surveillance et contrôle actifs de la température et des ventilateurs

Applications

• Traitement et contrôle des données au niveau machine
• Interface Homme-Machine (IHM) et applications SCADA
• Passerelles industrielles et concentrateurs de communication
• Systèmes d’acquisition et d’enregistrement de données
• Visualisation et contrôle des processus en fabrication

Spécifications techniques

Consignes d'installation

1. 1 Coupez l'alimentation de l'ensemble de l'armoire de commande et appliquez les procédures de consignation (LOTO) pour garantir que le système est isolé en toute sécurité de toutes les sources d'alimentation.
2. 2 Choisissez un emplacement de montage adapté à l'intérieur du panneau. Assurez-vous d'un dégagement suffisant autour de l'unité pour la ventilation et pour éviter de dépasser les limites de température ambiante de fonctionnement.
3. 3 Fixez solidement le Box PC à la surface de montage en utilisant tous les points de fixation fournis et le matériel approprié pour garantir la stabilité mécanique.
4. 4 Reliez le point de mise à la terre principal du châssis à la barre de terre protectrice (PE) de l'armoire à l'aide d'un conducteur à faible impédance. Une connexion à la terre fiable est essentielle pour la sécurité et l'immunité aux interférences.
5. 5 Connectez tous les câbles de communication (Ethernet, USB, Série) à leurs ports respectifs. Assurez-vous que les blindages des câbles sont correctement terminés selon les exigences.
6. 6 Connectez l'alimentation CC spécifiée aux bornes d'entrée d'alimentation de l'unité. Vérifiez la polarité et la tension correctes avant de mettre sous tension.
7. 7 Après avoir vérifié toutes les connexions, retirez les dispositifs LOTO et réactivez l'armoire. Effectuez les contrôles de démarrage du système et vérifiez l'état de fonctionnement.
