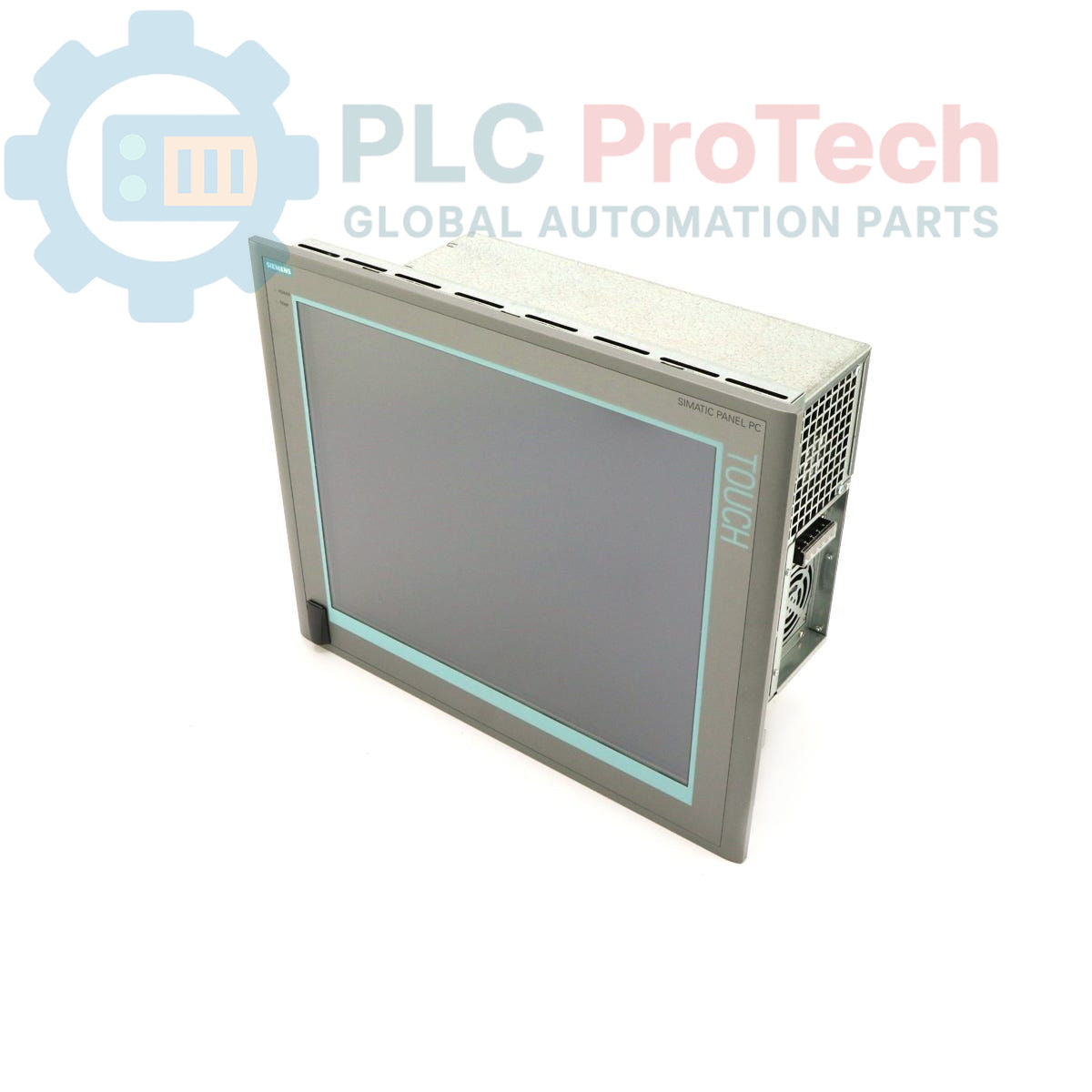

Siemens 6AV7812-0AC20-2AB0 SIMATIC Panel PC 877

Description

Le Siemens 6AV7812-0AC20-2AB0 est un Panel PC SIMATIC 877 conçu pour les applications industrielles d’interface homme-machine (IHM) et de commande. Cet appareil est doté d’un écran tactile de 15 pouces d’une résolution de 1 024 x 768 pixels et est équipé d’un processeur Pentium 4 Mobile à 2,2 GHz. Il dispose de 1 Go de SDRAM DDR266, d’un disque dur EIDE de 40 Go et d’un lecteur optique combo CD-R/RW/DVD. Le panneau comprend une interface USB en façade pour un accès pratique aux périphériques et fonctionne avec une alimentation standard de 24 V CC. Ce modèle est livré avec le système d’exploitation Windows 2000 Professional Multi-User Interface (MUI) préinstallé.

Caractéristiques

• Écran tactile couleur de 15 pouces
• Résolution d’écran de 1 024 x 768 pixels
• Processeur Pentium 4 Mobile à 2,2 GHz
• SDRAM DDR266 de 1 Go (configurée en 2 x 512 Mo)
• Disque dur EIDE 3,5 pouces de 40 Go
• Lecteur optique combo CD-R/RW/DVD intégré
• Interface USB pratique en façade
• Entrée d’alimentation standard 24 V CC

Applications

• Systèmes de visualisation des processus et SCADA
• Panneaux de commande des machines et d’interface opérateur
• Stations d’acquisition et d’enregistrement des données
• Salles de contrôle de l’automatisation industrielle
• Systèmes d’exécution de la production (MES)

Spécifications techniques

Directives d’installation

1. 1 Préparer l’emplacement de montage : Vérifiez que les dimensions de la découpe du panneau correspondent aux spécifications de l’appareil. Assurez un dégagement suffisant autour de l’arrière de l’appareil pour la ventilation afin d’éviter toute surchauffe.
2. 2 Monter le Panel PC : Insérez le Panel PC dans la découpe préparée, depuis l’avant de l’armoire. Fixez-le uniformément à l’aide de toutes les brides et de tout le matériel de montage fournis, en serrant au couple recommandé par le fabricant afin d’assurer une bonne étanchéité.
3. 3 Connecter la terre de protection (PE) : Reliez la borne de mise à la terre du châssis à la barre de terre de protection de l’armoire de commande au moyen d’un conducteur à faible impédance. Une connexion à la terre fiable est essentielle pour la sécurité et l’immunité aux perturbations.
4. 4 Connecter l’alimentation : Connectez une source d’alimentation 24 V CC stable et régulée aux bornes d’entrée d’alimentation désignées. Vérifiez la polarité correcte (+/-) avant de mettre le circuit sous tension. Utilisez des sections de câble adaptées à l’intensité consommée.
5. 5 Connecter les périphériques : Connectez les périphériques nécessaires, tels que les claviers, les souris et les câbles réseau, aux ports appropriés. Utilisez le port USB situé à l’avant pour les appareils temporaires comme les clés USB. Mettez l’appareil sous tension et vérifiez le démarrage et le fonctionnement du système.
