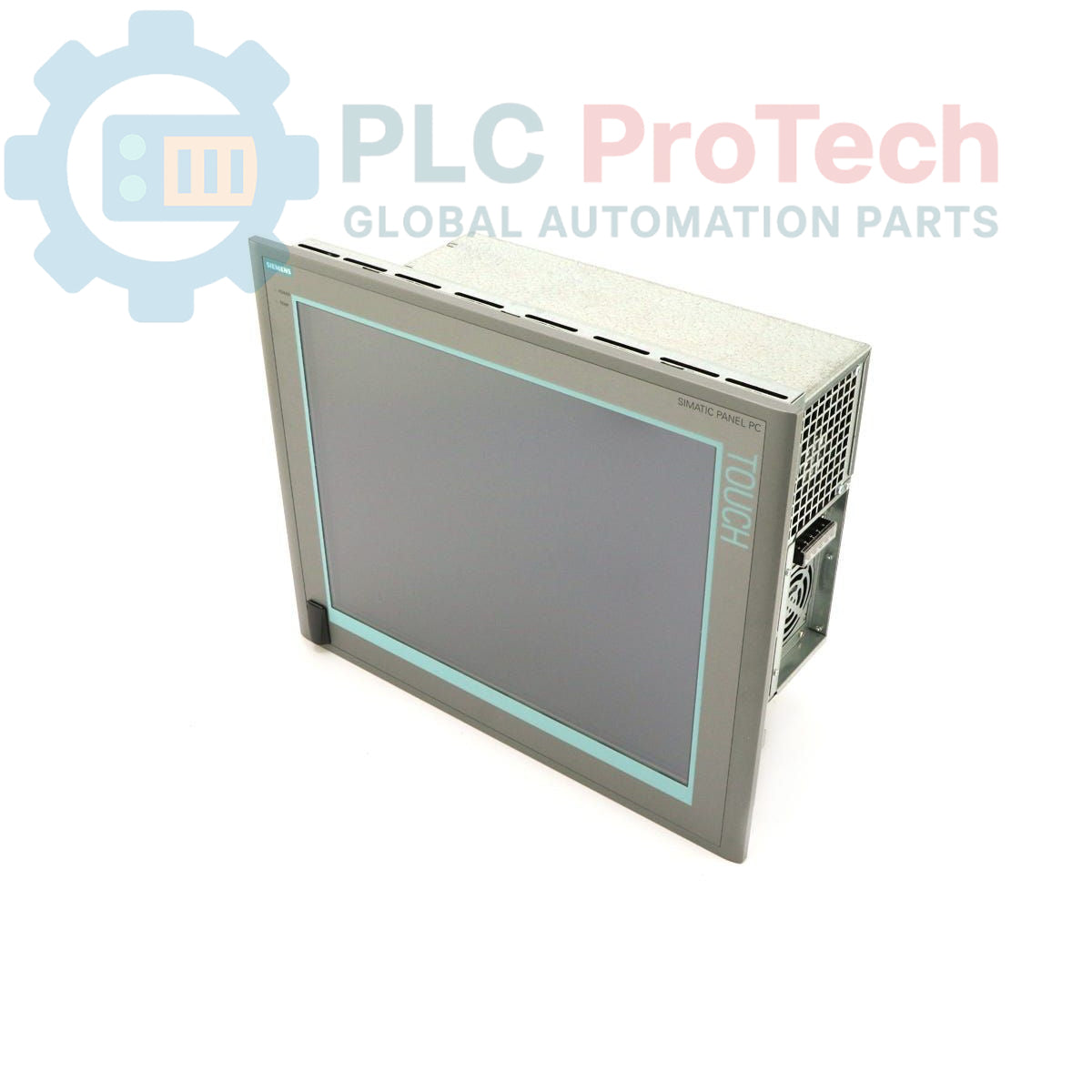

Siemens 6AV7812-0BB11-1AC0 PC Panel SIMATIC 877 PC Panel tactile 15 pouces

Description

Il s'agit d'un Siemens 6AV7812-0BB11-1AC0, un SIMATIC Panel PC 877 conçu pour les interfaces homme-machine (IHM) industrielles et les applications de contrôle. Cette unité dispose d'un écran tactile de 15 pouces avec une résolution de 1024x768 pixels. Elle est équipée d'un processeur Pentium 4 à 2,8 GHz, de 512 Mo de DDR266 SDRAM et d'un disque dur EIDE de 80 Go. Le système est livré avec Windows XP Professional Multi-Language User Interface (MUI) préinstallé et comprend un lecteur DVD-ROM pour l'installation de logiciels et l'accès aux données.

Caractéristiques

• Écran tactile couleur de 15 pouces
• Résolution d'écran de 1024 x 768 pixels
• Processeur Intel Pentium 4 fonctionnant à 2,8 GHz
• 512 Mo DDR266 SDRAM pour le traitement des applications
• Disque dur interne EIDE de 80 Go pour le stockage
• Lecteur optique DVD-ROM intégré
• Système d'exploitation Windows XP Professional (MUI) préinstallé
• Large plage de tension d'entrée de 110-230V AC

Applications

• Visualisation et contrôle des processus
• Acquisition et enregistrement de données au niveau machine
• Stations opérateur en atelier
• Nœuds de supervision et d'acquisition de données (SCADA)
• Interfaces de maintenance et de diagnostic pour systèmes automatisés

Spécifications techniques

Consignes d’installation

1. 1 Préparer le lieu de montage : Assurez-vous que les dimensions de la découpe du panneau correspondent aux spécifications du PC pour un ajustement sécurisé. Vérifiez que la surface de montage est plane, rigide et peut supporter le poids de l’unité (17,00 kg). Maintenez l’espace nécessaire pour la ventilation autour de l’unité.
2. 2 Monter l’unité : Insérez le Panel PC dans la découpe par l’avant. Fixez-le par l’arrière à l’aide des pinces de montage fournies. Serrez les vis des pinces uniformément en suivant un motif diagonal pour assurer un joint uniforme contre le joint du panneau. Ne pas trop serrer.
3. 3 Établir la connexion de terre de protection (PE) : Connectez la borne PE désignée sur le châssis du Panel PC au barreau principal de terre de protection de l’armoire à l’aide d’un conducteur à faible impédance. Ceci est une exigence critique pour la sécurité et l’immunité aux interférences.
4. 4 Connecter l’alimentation : Après avoir vérifié que la tension d’alimentation correspond à la plage 110-230V AC, branchez le câble d’alimentation AC à l’entrée d’alimentation de l’unité. Assurez-vous que la source d’alimentation est stable et correctement protégée par un fusible.
5. 5 Connecter les périphériques : Connectez tous les périphériques nécessaires tels que claviers, souris et câbles réseau. Éloignez tous les câbles d’E/S et de communication des lignes électriques haute tension pour minimiser les interférences électriques.
