Siemens 6AV7861-2TA00-2AA0 SIMATIC FP Écran plat

Description

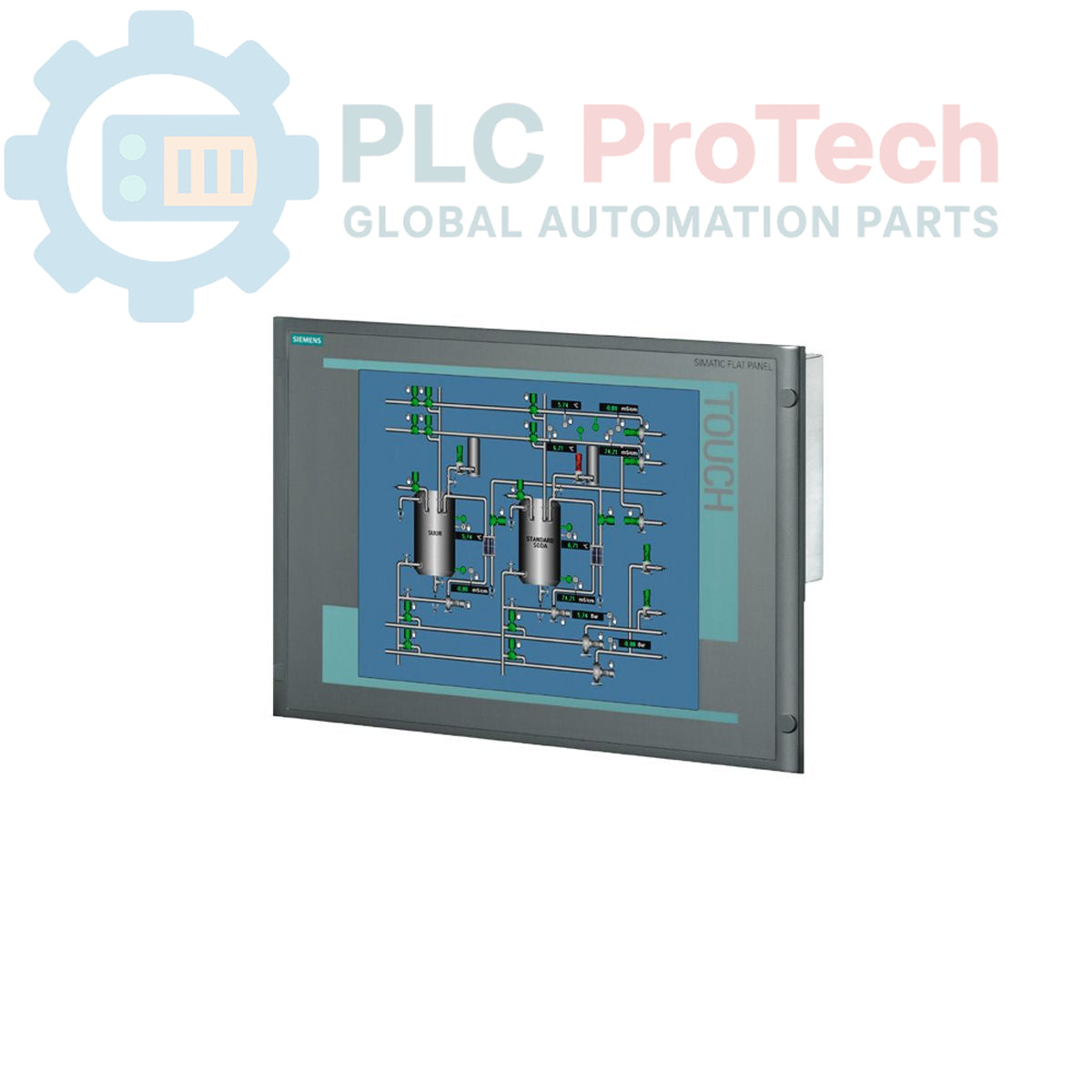

Le Siemens 6AV7861-2TA00-2AA0 est un SIMATIC Flat Panel 15T, un moniteur industriel robuste conçu pour la visualisation et le contrôle dans des environnements de production exigeants. Cet appareil est doté d’un écran TFT tactile de 15 pouces offrant une résolution nette de 1024 x 768 pixels pour une surveillance précise des processus. Il fonctionne avec une alimentation industrielle standard de 24 V CC et offre une connectivité flexible grâce à ses interfaces VGA et DVI-D. Le panneau est fourni avec un câble VGA de 1,8 mètre pour faciliter son intégration immédiate avec un large éventail de systèmes de contrôle et d’ordinateurs industriels.

Caractéristiques

• Écran TFT industriel tactile de 15 pouces
• Résolution XGA de 1024 x 768 pixels
• Alimentation standard requise de 24 V CC
• Deux entrées vidéo : VGA et DVI-D
• Comprend un câble VGA de 1,8 mètre pour une installation pratique

Applications

• Interface homme-machine (IHM) pour le contrôle des machines
• Visualisation des processus dans la fabrication et l’automatisation
• Stations de surveillance des données dans les environnements industriels
• Intégration avec les systèmes SCADA et les systèmes d’exécution de la fabrication (MES)

Spécifications techniques

Consignes d’installation

1. 1 Mettez l’équipement hors tension : Avant l’installation, débranchez complètement et condamnez toutes les sources d’alimentation du panneau de commande ou du boîtier où le moniteur sera installé. Vérifiez l’absence de tension.
2. 2 Préparez l’emplacement de montage : Vérifiez que les dimensions de la découpe du panneau correspondent aux spécifications du moniteur. La surface de montage doit être propre, plane et capable de supporter le poids de l’appareil.
3. 3 Montez le moniteur : Insérez le moniteur dans la découpe du panneau par l’avant. Fixez-le par l’arrière à l’aide des brides de montage fournies, en les serrant uniformément afin d’assurer une bonne étanchéité contre le boîtier.
4. 4 Branchez l’alimentation et la mise à la terre : Branchez l’alimentation 24 V CC aux bornes prévues à cet effet, en respectant la polarité. Reliez un conducteur de protection (PE) dédié à la borne de mise à la terre du châssis du moniteur.
5. 5 Branchez les câbles vidéo et de données : Branchez le câble VGA ou DVI-D de la source vidéo (PC/API) au port correspondant du moniteur. Le cas échéant, branchez le câble de l’interface tactile (par exemple, USB).
6. 6 Vérifications finales et mise sous tension : Vérifiez que toutes les connexions sont sécurisées. Retirez les dispositifs de consignation LOTO et rétablissez l’alimentation de l’armoire. Allumez le moniteur et vérifiez qu’il affiche correctement les images et que l’interface tactile réagit.
