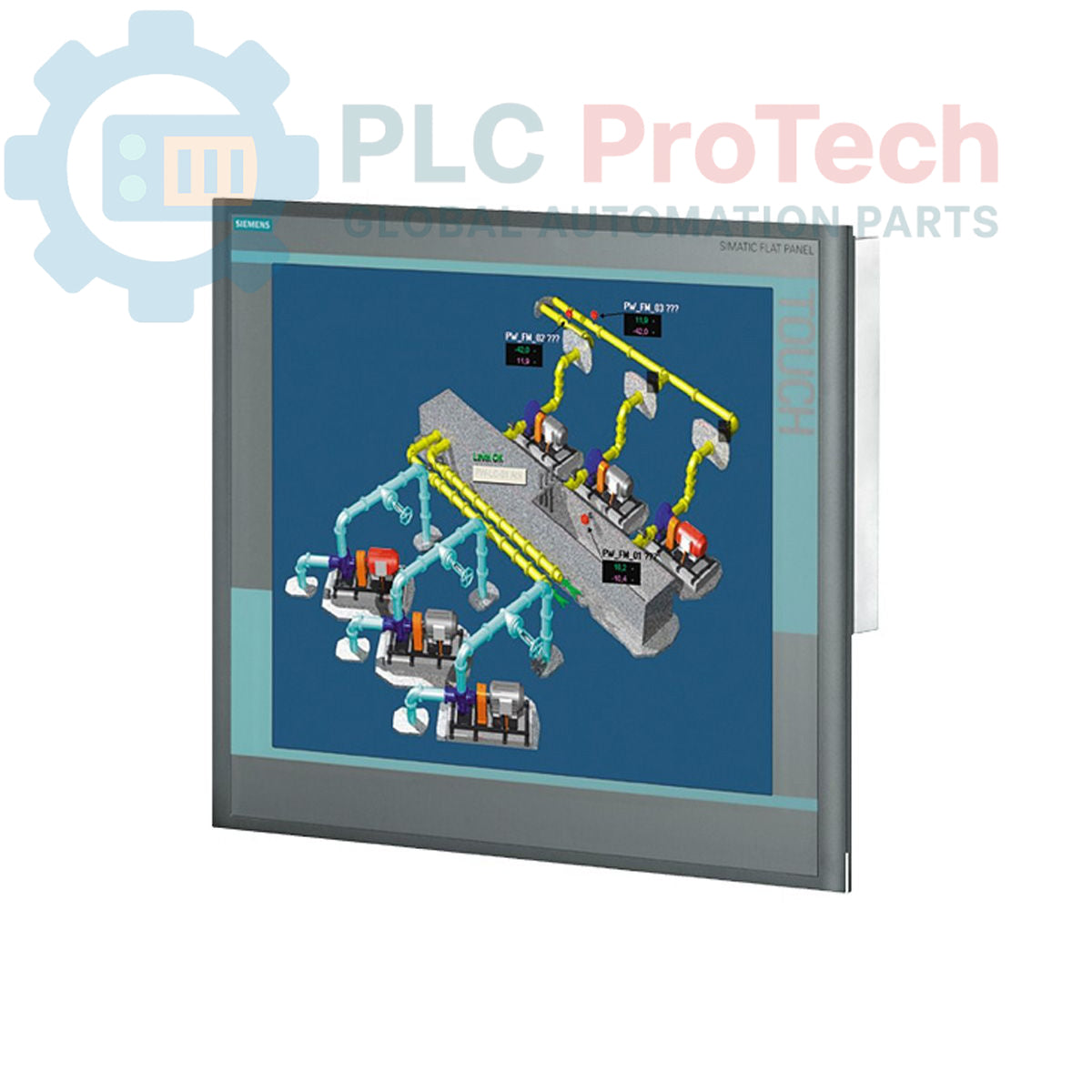

Siemens 6AV7861-3TB00-2AA0 SIMATIC FP 19T Écran plat

Siemens 6AV7861-3TB00-2AA0 SIMATIC FP 19T Écran plat

Il ne reste que 3 article(s) en stock

  • Fabricant : Siemens

  • N° de produit : 6AV7861-3TB00-2AA0

  • Pays d'origine :Allemagne

  • Type de produit : Panneau plat

  • Code-barres : 85371091

  • Paiement : Virement bancaire, Western Union

  • Poids : 12g

  • Dimensions : 50,80 x 22,90 x 61,00 cm

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Voir les détails complets
Description du produit
FAQ
Expédition Retours
Détails supplémentaires
Avis

Description

Le Siemens 6AV7861-3TB00-2AA0 est un panneau plat SIMATIC 19T, conçu pour les applications industrielles d'interface homme-machine (IHM). Cet appareil dispose d'un écran TFT tactile de 19 pouces avec une résolution de 1280 x 1024 pixels, offrant une visualisation claire et un contrôle interactif. Il prend en charge des options d'alimentation flexibles, fonctionnant soit en 24 V CC, soit en 120/240 V CA. La connectivité est assurée via les interfaces VGA et DVI-D, et le panneau inclut un câble VGA de 1,8 m pour une installation immédiate.

Caractéristiques

  • Écran TFT tactile de 19 pouces
  • Résolution de 1280 x 1024 pixels
  • Alimentation flexible : 24 V CC ou 120/240 V CA
  • Interfaces VGA et DVI-D
  • Comprend un câble VGA de 1,8 m

Applications

Le panneau plat Siemens 6AV7861-3TB00-2AA0 convient à divers environnements industriels nécessitant une visualisation robuste et fiable ainsi qu'un contrôle opérateur. Les applications typiques incluent :
  • Panneaux de commande et d'exploitation des machines
  • Visualisation des processus dans les usines de fabrication
  • Stations d'affichage et de surveillance des données
  • Interface homme-machine (IHM) pour systèmes d'automatisation

Caractéristiques techniques

Fabricant Siemens
Gamme SIMATIC
Sous-gamme FP
Type de produit Panneau plat
Phase du produit Fin de série
Taille de l'écran 19 pouces
Type d'écran TFT tactile
Résolution 1280 x 1024 pixels
Tension d'entrée 24 V CC, 120/240 V CA
Interfaces VGA, DVI-D
Câble inclus Câble VGA 1,8 m
Dimensions du colis (calculées) 50,80 x 22,90 x 61,00 cm
Poids d'expédition 12,00 kg
Code marchandises 85371091
Réglementations sur le contrôle des exportations (ECCN) EAR99

Consignes d'installation

Une installation correcte garantit un fonctionnement fiable et une longue durée de vie du panneau plat.
  1. Mise hors tension : Avant de commencer toute installation, assurez-vous que toutes les alimentations de l'armoire de commande ou de la zone de montage sont complètement hors tension et sécurisées contre toute remise sous tension accidentelle.
  2. Montage : Montez solidement le panneau plat dans la découpe prévue. Assurez-vous d'un bon étanchéité pour maintenir la protection contre les infiltrations, si applicable.
  3. Connexion d'alimentation : Branchez l'alimentation appropriée (24 V CC ou 120/240 V CA) aux bornes d'entrée d'alimentation du panneau. Respectez la polarité correcte pour les connexions en courant continu.
  4. Connexion du câble signal : Connectez le PC industriel ou l'unité de contrôle au panneau en utilisant l'interface VGA ou DVI-D. Utilisez le câble VGA de 1,8 m fourni ou un câble DVI-D adapté.
  5. Mise à la terre : Assurez-vous que le panneau est correctement mis à la terre sur le conducteur de protection (PE) de l'armoire de commande afin de minimiser les interférences électromagnétiques et garantir la sécurité.
  6. Gestion des câbles : Acheminer tous les câbles pour éviter toute tension, abrasion et interférence avec d'autres composants. Fixez les câbles avec des attaches appropriées.
  7. Vérification : Après l'installation, réactivez le système et vérifiez toutes les connexions ainsi que le fonctionnement du panneau.
Key Features:
#Flat Panel #SIMATIC FP

Quelle est la taille et la résolution de l'écran du 6AV7861-3TB00-2AA0 ?
Le panneau dispose d'un écran tactile TFT de 19 pouces avec une résolution de 1280 x 1024 pixels.

Quelles options d'alimentation sont disponibles pour ce panneau plat ?
Le panneau prend en charge une alimentation flexible, fonctionnant soit en 24 V CC, soit en 120/240 V CA.

Quelles interfaces vidéo le Siemens 6AV7861-3TB00-2AA0 prend-il en charge ?
Il prend en charge les interfaces VGA et DVI-D pour l'entrée vidéo.

Un câble VGA est-il inclus avec le panneau plat ?
Oui, un câble VGA de 1,8 m est inclus avec le panneau.

Quelle est la phase de produit de ce panneau plat SIMATIC ?
Le Siemens 6AV7861-3TB00-2AA0 est actuellement en phase de retrait du produit.

Expédition express mondiale

  • Livraison standard : 4 à 6 jours ouvrables via DHL, FedEx et UPS.
  • Expédition express : Expédition le jour même pour les commandes en stock passées avant 14h00 (GMT+8).
  • Couverture mondiale : Service dans plus de 150 pays, avec livraison rapide en Arabie Saoudite et aux Émirats Arabes Unis.

Retours et garantie

  • Garantie de 30 jours : Retours acceptés pour les produits en stock dans leur emballage d'origine scellé en usine.
  • Garantie de 12 mois : Chaque composant industriel est couvert par notre garantie technique professionnelle.

Les commandes sont traitées et livrées du lundi au vendredi (hors jours fériés).


Pour connaître l'éligibilité complète, les frais de restockage et les détails des retours internationaux, veuillez consulter notre site officiel Politique de remboursement et de retour .
