Siemens 6AV7863-4MA00-0AA0 SIMATIC IFP2200 écran plat industriel

Description

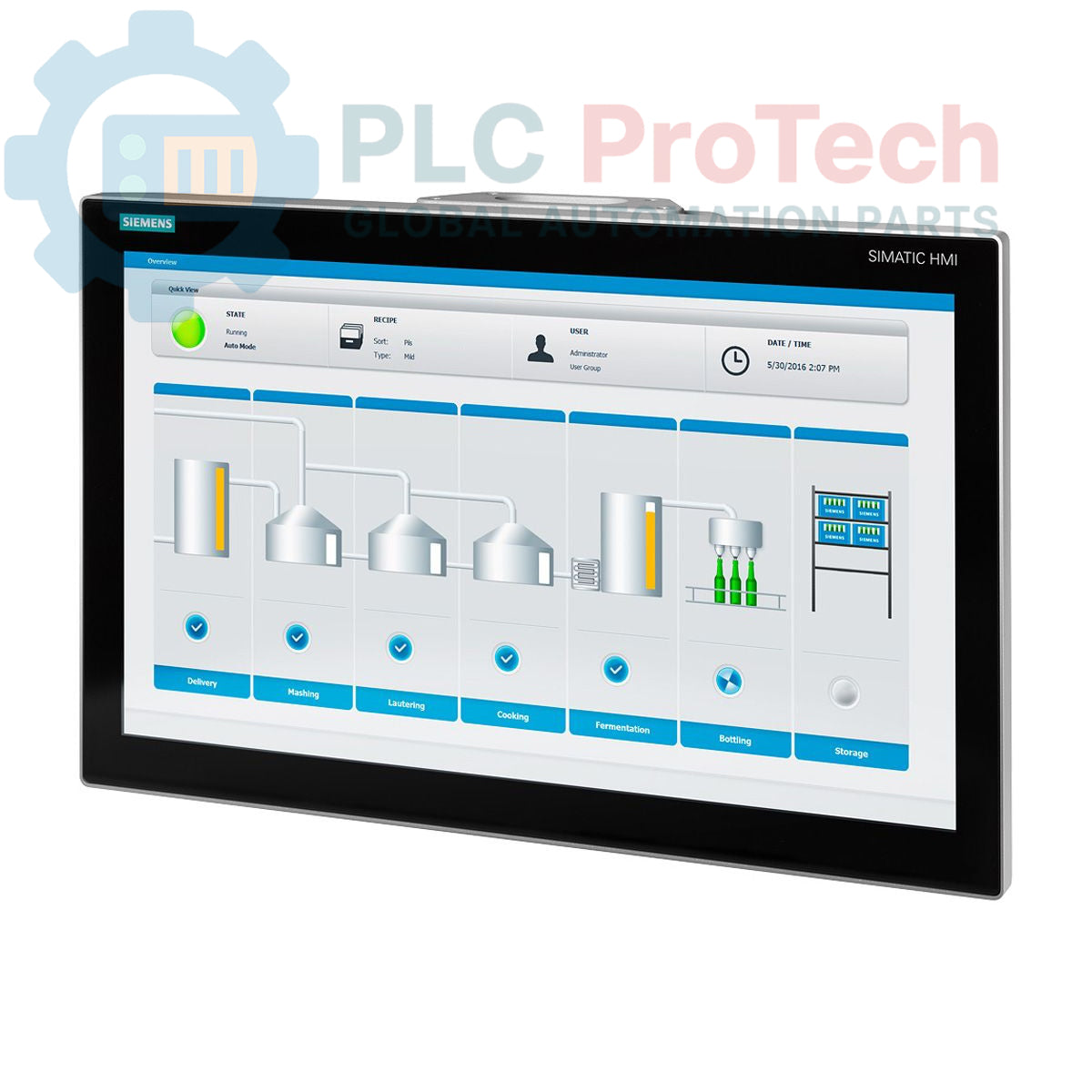

Le Siemens 6AV7863-4MA00-0AA0 est un écran plat industriel SIMATIC IFP2200 conçu pour la visualisation et l’exploitation dans des environnements de production exigeants. Cet appareil est doté d’un écran panoramique multitactile de 22 pouces au format 16:9 et d’une résolution Full HD de 1920 x 1080 pixels pour un contrôle clair et précis. Il fonctionne avec une alimentation de 24 V CC et offre une connectivité polyvalente grâce à ses interfaces DisplayPort et DVI. Le panneau est livré avec un câble DVI/USB de 1,8 m pour une installation simple et prend en charge les configurations de montage standard avec une distance de connexion allant jusqu’à 5 mètres.

Caractéristiques

• Écran panoramique de 22 pouces au format 16:9
• Résolution Full HD (1920 x 1080 pixels)
• Écran multitactile capacitif pour une utilisation intuitive
• Fonctionne avec une alimentation de 24 V CC
• Prend en charge les entrées vidéo DisplayPort et DVI
• Comprend un câble combiné DVI/USB de 1,8 m
• Conçu pour une utilisation industrielle robuste et continue

Applications

• Interface homme-machine (IHM) pour le contrôle des processus
• Postes de visualisation dans les ateliers de fabrication et les lignes d’assemblage
• Salles de contrôle et systèmes SCADA
• Terminaux d’affichage pour PC industriels
• Surveillance des données dans des environnements industriels difficiles

Spécifications techniques

Directives d’installation

1. 1
   Préparer l’emplacement de montage : Vérifiez que les dimensions de la découpe correspondent aux spécifications de l’appareil. La surface de montage doit être plane, propre et capable de supporter le poids du panneau. Vérifiez qu’un dégagement suffisant est prévu pour la ventilation et le passage des câbles.
2. 2
   Monter le panneau : Insérez le panneau plat dans la découpe préparée. Fixez-le uniformément à l’aide de tous les clips ou éléments de fixation fournis. Serrez les éléments de fixation au couple spécifié par le fabricant afin d’assurer une étanchéité adéquate et d’éviter de déformer le cadre.
3. 3
   Connecter la terre de protection (PE) : Reliez la borne de mise à la terre désignée du panneau à la barre de terre de protection de l’armoire à l’aide d’un conducteur à faible impédance. Une connexion à la terre fiable est essentielle pour la sécurité et l’immunité au bruit.
4. 4
   Connecter l’alimentation et les signaux : Connectez l’alimentation 24 V CC en respectant la polarité. Connectez le câble DisplayPort ou DVI de la source vidéo. Connectez le câble USB pour la fonctionnalité tactile. Éloignez tous les câbles des lignes haute tension afin de minimiser les interférences.
5. 5
   Mise sous tension et test : Après avoir vérifié que toutes les connexions sont sécurisées, rétablissez l’alimentation du système. Vérifiez que l’écran s’allume correctement et reçoit un signal vidéo valide. Testez la fonctionnalité multitactile pour confirmer son bon fonctionnement.
