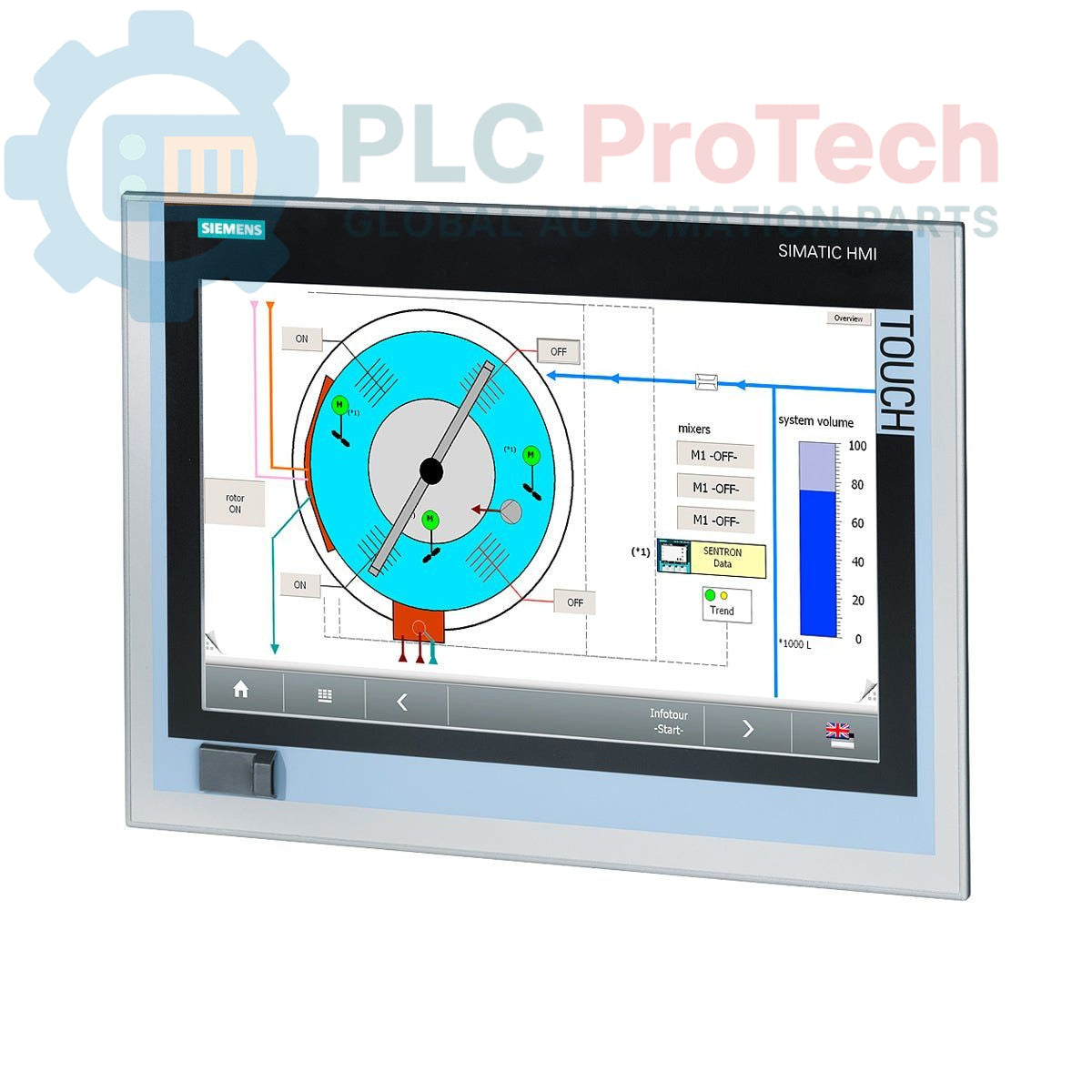

Siemens 6AV7881-4AF00-3DA0 SIMATIC IPC277D PC panneau

Description

Il s’agit d’un PC industriel Siemens 6AV7881-4AF00-3DA0 SIMATIC IPC277D Nanopanel PC, un ordinateur industriel embarqué conçu pour les tâches de visualisation et de commande. Il est équipé d’un écran TFT tactile de 15 pouces, d’un processeur ATOM E660 à 1,3 GHz et de 2 Go de RAM. L’unité est dotée d’une carte CompactFlash de 8 Go préchargée avec le système d’exploitation Windows Embedded Standard 7 (WES 7 SP1). Les options de connectivité comprennent deux ports Ethernet Gigabit, plusieurs ports USB 2.0 et une interface série. Ce modèle fonctionne avec une alimentation 24 V CC et est indiqué comme un produit en fin de commercialisation, adapté à la maintenance, aux réparations et aux opérations (MRO), ou comme remplacement direct d’installations existantes.

Caractéristiques

• Écran tactile résistif TFT de 15 pouces
• Processeur Intel ATOM E660 intégré (1,3 GHz)
• 2 Go de mémoire vive (RAM)
• Carte de stockage CompactFlash SIMATIC PC de 8 Go
• Système d’exploitation Windows Embedded Standard 7 SP1 préinstallé
• Deux ports Ethernet RJ45 10/100/1000 Mbit/s pour la connectivité réseau
• Un port USB accessible en façade pour plus de commodité
• Trois ports USB 2.0 arrière haute intensité
• Une interface série COM1
• Rétention standard pour le stockage des données non volatiles

Applications

• Interface homme-machine (IHM) pour le contrôle des machines
• Client SCADA pour la visualisation et la surveillance des processus
• Acquisition et enregistrement des données au niveau de la machine
• Commande et informatique embarquées dans les environnements de fabrication
• Remplacement des PC à écran de la série IPC277 obsolète

Spécifications techniques

Directives d’installation

1. 1 Vérifiez que les dimensions de la découpe du panneau correspondent aux spécifications de l’IPC277D. Assurez-vous que la surface de montage est propre, plane et suffisamment rigide pour supporter le poids de l’unité.
2. 2 Insérez le Panel PC dans la découpe par l’avant. Fixez-le par l’arrière à l’aide des brides de montage fournies, en les serrant uniformément au couple recommandé par le fabricant afin d’assurer une étanchéité correcte.
3. 3 Connectez un conducteur de terre de protection (PE) ou de masse fonctionnelle dédié à la borne de mise à la terre prévue sur le châssis. Une connexion à la terre à faible impédance est essentielle pour l’immunité au bruit et la sécurité.
4. 4 Connectez l’alimentation 24 V CC au connecteur d’entrée d’alimentation. Vérifiez que la source d’alimentation est stable, correctement polarisée et protégée par un disjoncteur ou un fusible approprié.
5. 5 Connectez les câbles de communication Ethernet, USB et série selon les besoins. Éloignez les câbles des lignes haute tension et des sources d’interférences électromagnétiques (EMI). Utilisez des câbles blindés pour toutes les communications de données lorsque cela est spécifié.
