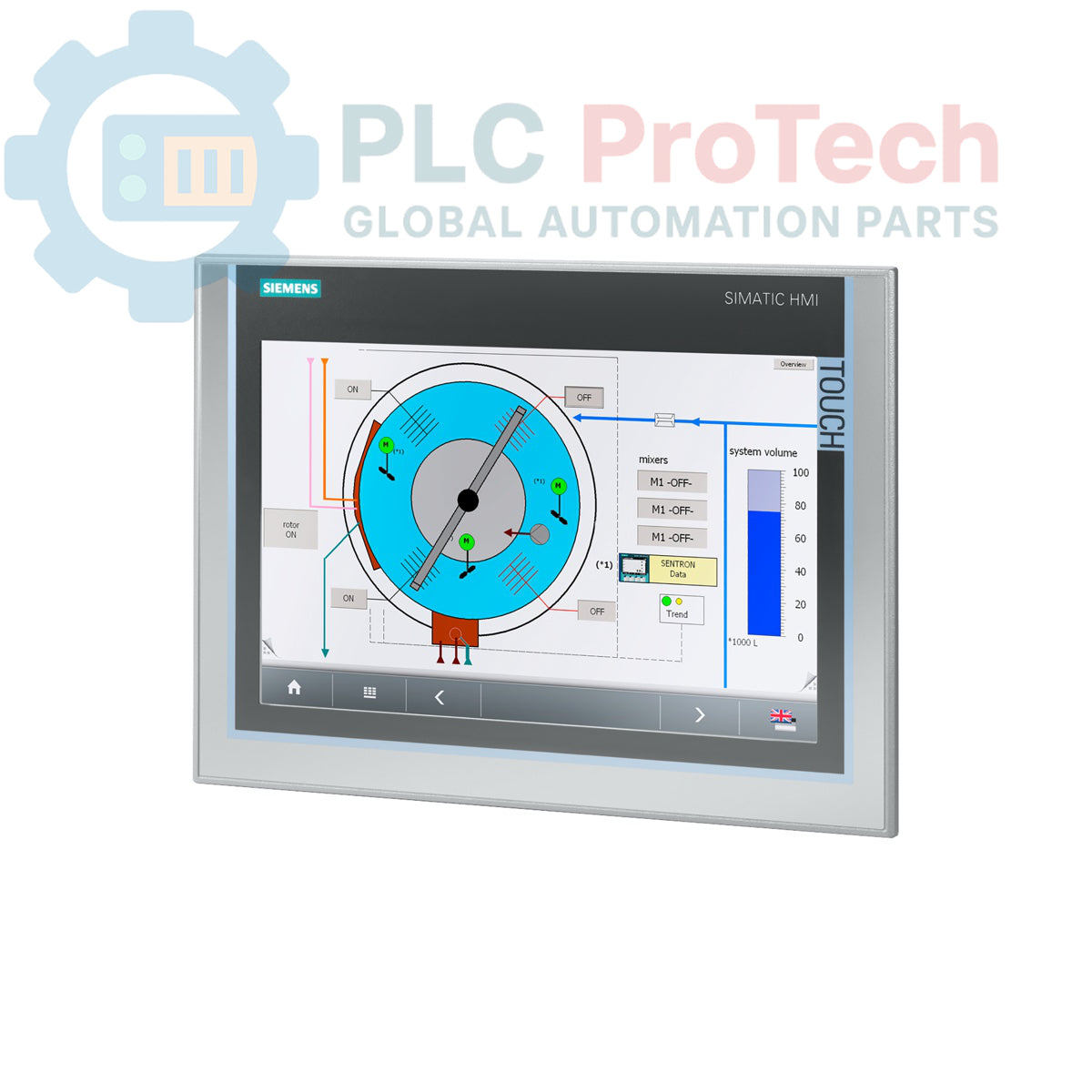

Siemens 6AV7882-0CA10-2CA0 SIMATIC IPC277E NanoPanel PC

Description

Le Siemens 6AV7882-0CA10-2CA0 est un SIMATIC IPC277E Nanopanel PC doté d’un écran tactile TFT de 12 pouces, permettant une interaction intuitive et la visualisation des données dans les environnements industriels. Cet appareil est conçu pour fonctionner de manière fiable, en offrant des performances informatiques robustes et une connectivité flexible pour divers processus de production. Il est équipé d’un processeur double cœur Intel Celeron N2807, de 2 Go de RAM et d’un SSD de 240 Go, assurant un multitâche efficace et une bonne stabilité pour les applications industrielles. Le système fonctionne sous Windows Embedded Standard 7E SP1 (64 bits, anglais), garantissant sa compatibilité avec un large éventail de tâches d’automatisation et de surveillance. Les options de connectivité comprennent deux ports Ethernet RJ45 10/100/1000 Mbps, une sortie graphique DisplayPort, un port USB 3.0, trois ports USB 2.0, un port série (COM 1) et un logement CFast. Le 6AV7882-0CA10-2CA0 fonctionne avec une alimentation 24 V CC et est livré sans logiciel SIMATIC ni logiciel Windows intégré préinstallé. Conçu pour offrir durabilité et facilité d’intégration, ce Nanopanel PC constitue un choix pratique pour moderniser ou maintenir les lignes de production.

Caractéristiques

• Écran tactile TFT de 12 pouces
• Processeur Intel Celeron N2807 (2C/2T)
• 2 Go de RAM
• Stockage SSD de 240 Go
• Système d’exploitation Windows Embedded Standard 7E SP1 (anglais, 64 bits)
• 2 ports Ethernet RJ45 10/100/1000 Mbps
• 1 sortie graphique DisplayPort
• 1 port USB 3.0 et 3 ports USB 2.0
• 1 port série (COM 1)
• 1 logement CFast
• Alimentation 24 V CC

Applications

• Systèmes d’automatisation et de contrôle industriels
• Interface homme-machine (IHM) pour les lignes de production
• Acquisition et visualisation des données dans la production
• Contrôle et surveillance des machines
• Intégration aux réseaux industriels existants
• Modernisation et maintenance des infrastructures industrielles

Spécifications techniques

Connexions / Interfaces

Directives d’installation

1. Mise hors tension du système : Avant toute installation ou opération de câblage, assurez-vous que toute l’alimentation du système et des équipements associés est complètement coupée et verrouillée conformément aux procédures de sécurité.
2. Montage : Fixez solidement le Nanopanel PC dans un boîtier industriel ou une découpe de panneau approprié. Prévoyez suffisamment d’espace pour la ventilation et l’acheminement des câbles.
3. Connexion d’alimentation : Connectez l’alimentation 24 V CC aux bornes d’entrée d’alimentation prévues à cet effet. Respectez la polarité afin d’éviter d’endommager l’appareil.
4. Connexion Ethernet : Connectez les câbles Ethernet industriels aux ports RJ45 pour la communication réseau. Utilisez des câbles blindés dans les environnements soumis à des perturbations électriques.
5. Connexions des périphériques : Connectez les périphériques USB, les périphériques série et les moniteurs aux ports correspondants, selon les besoins de l’application.
6. Mise à la terre : Assurez-vous que le Nanopanel PC et son boîtier sont correctement mis à la terre afin de réduire les parasites électriques et d’améliorer la sécurité.
7. Gestion des câbles : Acheminez tous les câbles proprement et fixez-les correctement, en séparant les câbles d’alimentation des câbles de signal afin d’éviter les interférences.
8. Considérations environnementales : Assurez-vous que l’environnement de fonctionnement respecte les valeurs spécifiées de température, d’humidité et de vibrations pour les PC industriels à écran intégré, afin de garantir un fonctionnement fiable à long terme.
