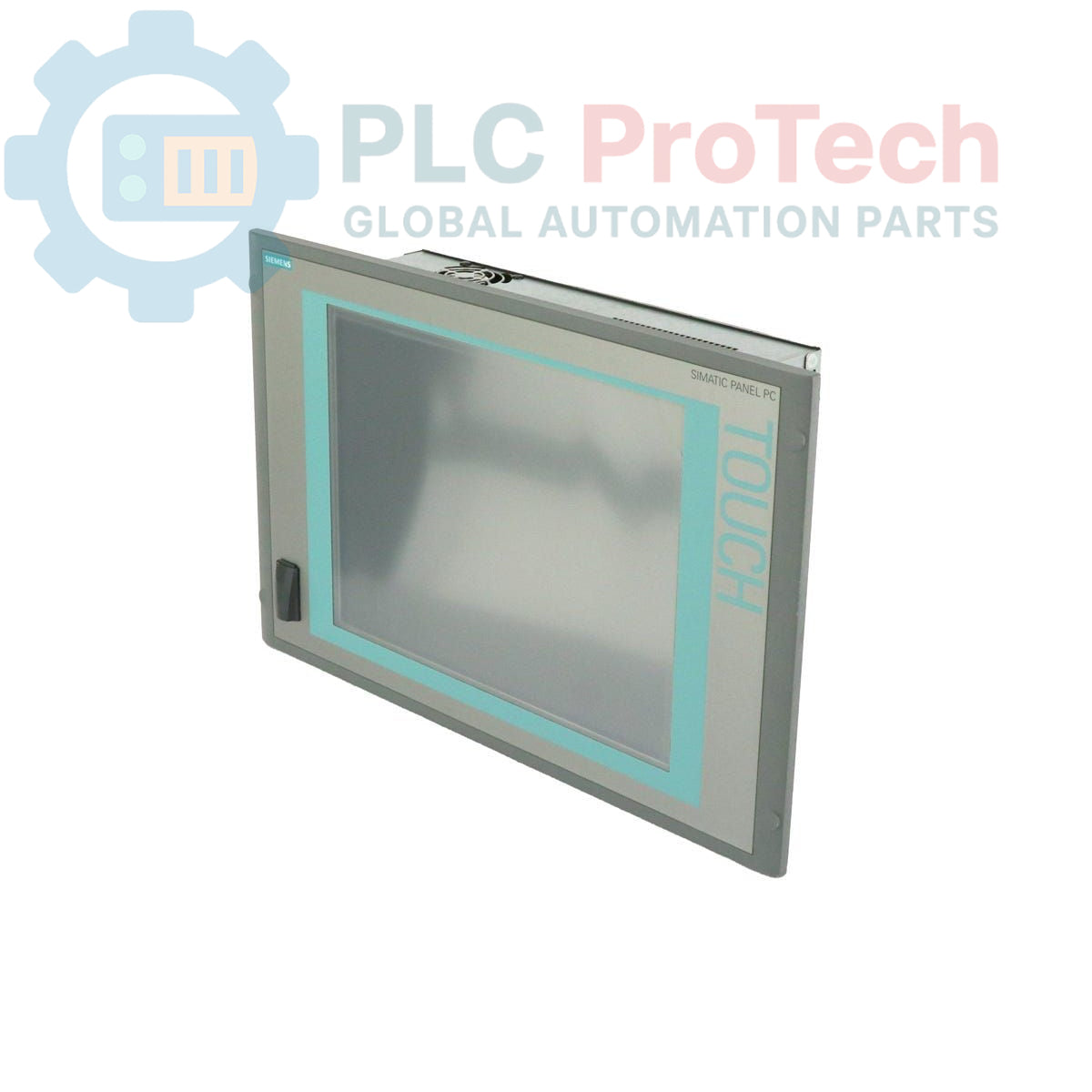

Siemens 6AV7885-2AK10-2AA1 SIMATIC HMI IPC 577C Panel PC

Description

Le 6AV7885-2AK10-2AA1 de Siemens est un Panel PC SIMATIC HMI IPC 577C conçu pour les applications d’interface homme-machine industrielles. Cet appareil est doté d’un écran tactile de 15 pouces, d’un processeur Intel Core 2 Duo 1,86 GHz et de 1 Go de RAM DDR3. Il comprend un emplacement PCI pour l’extension et offre une connectivité étendue avec quatre ports USB à l’arrière, un port USB à l’avant et deux ports Ethernet 1 Gbit (10/100/1000). Le Panel PC intègre également des fonctionnalités PROFINET (IE). Pour le stockage de masse, il est équipé d’une carte CF de 2 Go, le système d’exploitation étant proposé en option. L’appareil fonctionne avec une alimentation 110/230 V CA compatible NAMUR, ce qui le rend adapté à divers environnements industriels.

Caractéristiques

• Écran tactile de 15 pouces pour une utilisation interactive
• Processeur Intel Core 2 Duo 1,86 GHz
• RAM DDR3 de 1 Go
• Carte CF de 2 Go pour le stockage de masse principal (système d’exploitation en option)
• Interface PROFINET (IE) intégrée
• Deux ports Ethernet 1 Gbit (10/100/1000)
• Quatre ports USB arrière et un port USB avant
• Emplacement PCI pour l’extension du système
• Alimentation 110/230 V CA avec prise en charge de NAMUR

Applications

Le Panel PC Siemens SIMATIC HMI IPC 577C convient à diverses applications industrielles nécessitant des capacités robustes de calcul et de visualisation, notamment :

• Fonctionnement et contrôle des machines
• Visualisation et surveillance des processus
• Acquisition et consignation des données
• Interface opérateur dans les systèmes de fabrication et d’automatisation
• Intégration dans les systèmes de contrôle distribués (DCS)

Spécifications techniques

Connexions / Interfaces

Directives d’installation

1. Mise hors tension du système : Avant de commencer toute intervention, assurez-vous que toutes les alimentations de la zone d’installation et des équipements associés sont déconnectées et consignées.
2. Montage : Fixez solidement le Panel PC dans une armoire industrielle ou une découpe de panneau appropriée, en veillant à assurer une ventilation suffisante et un espace libre adéquat pour l’acheminement des câbles et la maintenance.
3. Raccordement électrique : Connectez l’alimentation 110/230 V CA aux bornes prévues à cet effet, en respectant la polarité et en vous assurant que la source d’alimentation est stable. Vérifiez la compatibilité NAMUR si elle s’applique à votre système.
4. Mise à la terre : Établissez une connexion correcte à la terre de protection (PE) avec le châssis du Panel PC afin de garantir la sécurité électrique et de réduire les interférences électromagnétiques.
5. Connexions des périphériques : Connectez les périphériques USB, les câbles Ethernet et les connexions PROFINET à leurs ports respectifs. Assurez-vous que tous les câbles sont correctement fixés et acheminés afin d’éviter toute tension ou détérioration.
6. Conditions environnementales : Utilisez le Panel PC dans les plages de température et d’humidité spécifiées. Protégez l’appareil contre la poussière excessive, l’humidité et les vibrations.
7. Démarrage du système : Après avoir vérifié toutes les connexions, remettez le système sous tension et allumez le Panel PC. Vérifiez que le démarrage et le fonctionnement du système se déroulent correctement.
