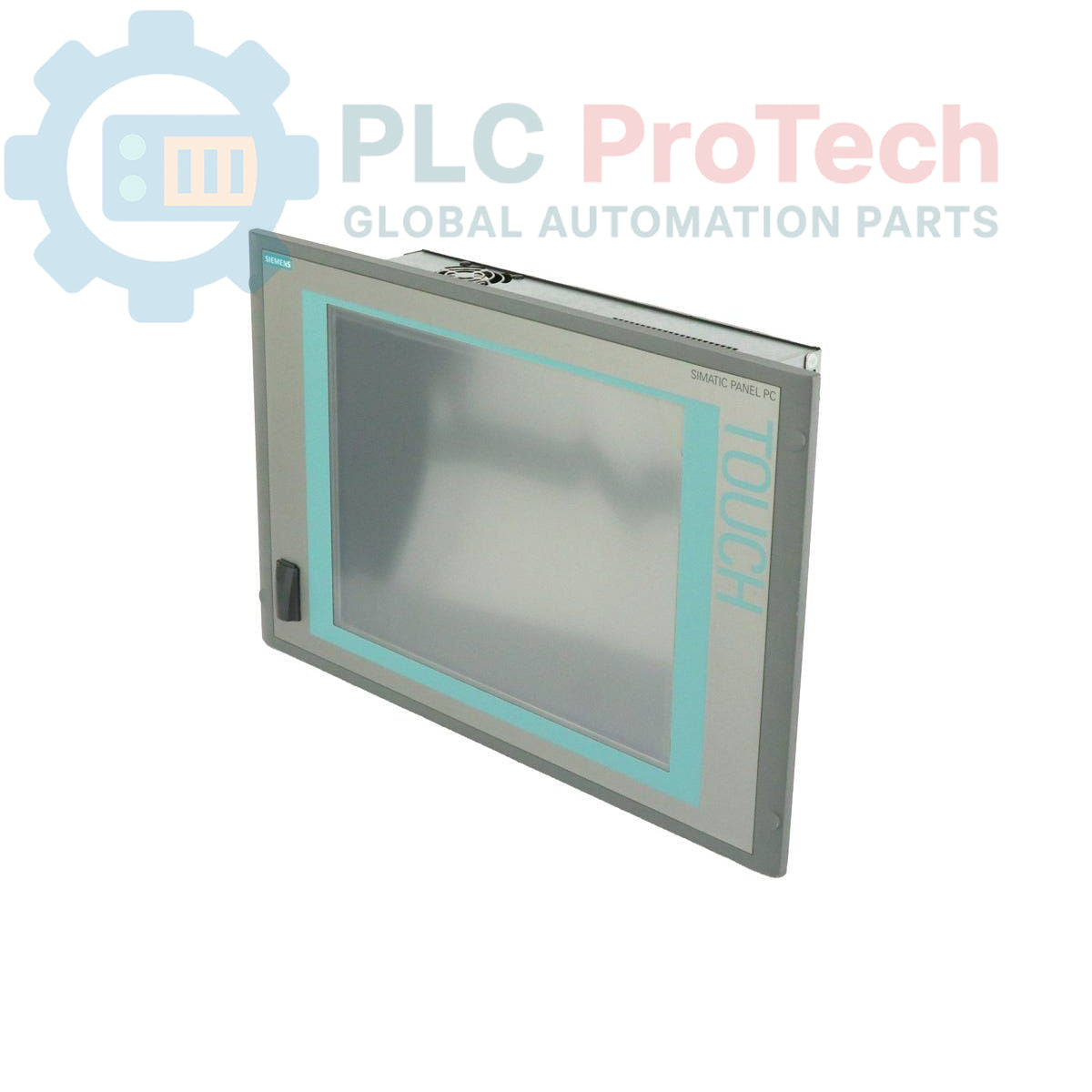

Siemens 6AV7885-2AK22-0AA1 SIMATIC IHM IPC 577C Panel PC

Description

Il s’agit d’un PC industriel à écran tactile Siemens 6AV7885-2AK22-0AA1 de la série SIMATIC HMI IPC 577C. Il intègre un écran tactile de 15 pouces avec un processeur Intel Core 2 Duo à 1,86 GHz et 2 Go de RAM DDR3 pour les applications IHM exigeantes. Cet appareil est équipé d’un disque dur SATA de 320 Go, d’un lecteur DVD RW et de nombreuses options de connectivité, notamment une interface PROFINET (IE) double port, un port Ethernet Gigabit séparé et cinq ports USB. Il dispose d’un seul emplacement PCI pour l’extension et est alimenté par une source d’alimentation 110/230 V CA. Ce modèle est fourni sans système d’exploitation ni logiciel préinstallé. Veuillez noter que ce produit est en phase de fin de commercialisation de son cycle de vie.

Caractéristiques

• Écran tactile couleur intégré de 15 pouces
• Processeur Intel Core 2 Duo cadencé à 1,86 GHz
• 2 Go de RAM DDR3 installée
• Disque dur SATA de 320 Go pour le stockage de masse
• Lecteur optique DVD RW intégré
• Interface PROFINET (IE) double port (2 x 1 Gbit)
• Un emplacement d’extension PCI standard
• Cinq ports USB au total (4 à l’arrière, 1 à l’avant)
• Alimentation CA 110/230 V à plage étendue, conforme aux spécifications NAMUR

Applications

• Contrôle et visualisation au niveau des machines
• Surveillance des processus et consignation des données
• Nœuds de contrôle de supervision et d’acquisition de données (SCADA)
• Systèmes d’automatisation d’usine et d’atelier
• Tâches informatiques industrielles nécessitant une IHM renforcée

Spécifications techniques

Directives d’installation

1. 1 Assurez-vous que l’armoire ou le panneau de commande est complètement hors tension et verrouillé avant de commencer les travaux. Vérifiez l’absence d’énergie à l’aide d’un multimètre étalonné.
2. 2 Vérifiez que les dimensions de la découpe du panneau correspondent aux exigences du châssis IPC 577C. Assurez-vous que la surface de montage est propre, plane et capable de supporter le poids de l’unité.
3. 3 Insérez le Panel PC dans la découpe par l’avant. Fixez-le par l’arrière à l’aide des brides de montage fournies, en les serrant uniformément au couple spécifié afin d’assurer une étanchéité adéquate.
4. 4 Raccordez un conducteur de protection (PE) à faible impédance à la borne de mise à la terre prévue sur le châssis. Il s’agit d’une connexion de sécurité critique.
5. 5 Branchez le câble d’alimentation 110/230 V CA. Vérifiez que la tension de la source correspond aux caractéristiques nominales de l’alimentation.
6. 6 Branchez tous les câbles de communication requis (PROFINET, Ethernet) et les câbles périphériques (USB). Utilisez des câbles blindés pour toutes les connexions de données et assurez une terminaison appropriée du blindage.
7. 7 Après avoir vérifié que toutes les connexions sont sûres et correctes, retirez le dispositif LOTO et remettez l’armoire sous tension. Mettez l’unité sous tension pour commencer l’installation et la configuration du logiciel.
