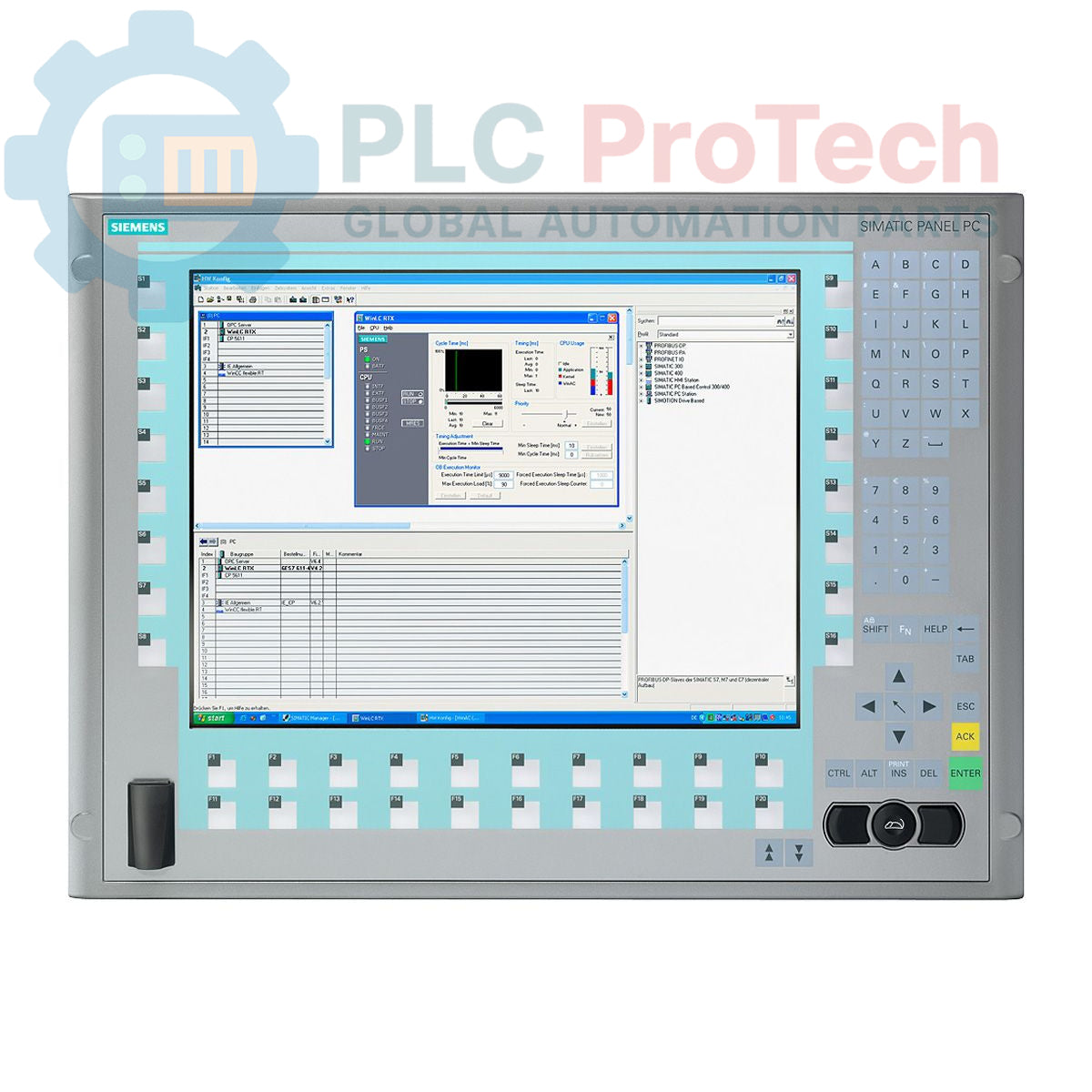

Siemens 6AV7893-0BC10-1BE0 SIMATIC HMI IPC677C Panel PC

Description

Le Siemens 6AV7893-0BC10-1BE0 est un PC panneau SIMATIC HMI IPC677C conçu pour les applications industrielles d’interface homme-machine (IHM) et de contrôle. Ce PC panneau robuste intègre un écran de 15 pouces avec clavier, offrant une résolution de 1024 x 768 pixels. Il est équipé d’un processeur Celeron P4505, de 2 Go de RAM DDR3 et d’un disque dur SATA de 250 Go, ce qui le rend adapté aux environnements industriels exigeants. Les options de connectivité comprennent plusieurs ports Ethernet Gigabit, des interfaces USB V2.0 (dont un port en façade) et un port série COM1. L’unité intègre également un contrôleur RAID, une fonctionnalité de chien de garde ainsi qu’une surveillance de la température et de l’état du ventilateur afin de garantir un fonctionnement fiable. Elle est livrée avec Windows 7 Ultimate 64 bits SP1 préinstallé et est alimentée par une source 110/230 V CA polyvalente.

Fonctionnalités

• Écran intégré de 15 pouces avec clavier
• Résolution de 1024 x 768 pixels
• Processeur Celeron P4505 (2C/2T, 1,86 GHz, cache de 2 Mo)
• RAM DIMM DDR3 1066 de 2 Go
• Disque dur SATA (HDD) de 250 Go
• Lecteur optique DVD+-R+-RW
• 2 ports Ethernet 10/100/1000 Mbit/s (3 ports RJ45, compatibles CP 1616, PROFINET)
• 4 interfaces USB V2.0 (dont un port USB en façade)
• 1 port série (COM1)
• Contrôleur RAID intégré
• Surveillance du chien de garde, de la température et du ventilateur
• 1 emplacement d’extension PCI et 1 emplacement PCIe (X16)
• SRAM tamponnée de 2 Mo
• Alimentation 110/230 V CA avec NAMUR
• Windows 7 Ultimate 64 bits SP1, MUI préinstallé

Applications

Le PC panneau Siemens SIMATIC HMI IPC677C est généralement utilisé dans divers environnements d’automatisation et de contrôle industriels, notamment :

• Contrôle et visualisation des machines
• Surveillance des processus et acquisition de données
• Postes opérateur pour les lignes de production
• Systèmes d’automatisation des bâtiments
• Contrôle de la logistique et de la manutention des matériaux
• Systèmes de contrôle et d’acquisition de données (SCADA)
• Systèmes de contrôle intégrés nécessitant une IHM locale

Spécifications techniques

Connexions / Interfaces

Directives d’installation

1. La sécurité avant tout : Assurez-vous que toute l’alimentation de la zone d’installation est coupée et consignée avant de commencer les travaux.
2. Montage : Installez solidement le Panel PC dans une armoire industrielle ou une découpe de panneau adaptée, en prévoyant suffisamment d’espace pour la ventilation et le passage des câbles.
3. Raccordement électrique : Connectez le câble d’alimentation 110/230 V CA aux bornes d’entrée prévues à cet effet. Vérifiez que la tension et la polarité sont correctes.
4. Mise à la terre : Établissez une connexion correcte à la terre de protection (PE) avec le châssis du Panel PC afin de garantir la sécurité électrique et de réduire les interférences électromagnétiques.
5. Connexions Ethernet : Connectez les câbles Ethernet industriels aux ports RJ45 pour la communication réseau, en veillant à assurer un blindage adéquat et à les éloigner des câbles d’alimentation.
6. Périphériques USB et série : Connectez les périphériques USB et série (par exemple, les lecteurs de codes-barres et les imprimantes) aux ports correspondants.
7. Gestion des câbles : Acheminez soigneusement tous les câbles et fixez-les afin d’éviter toute tension, abrasion ou interférence. Utilisez des serre-câbles et des conduits si nécessaire.
8. Ventilation : Assurez-vous que les grilles de ventilation du Panel PC ne sont pas obstruées afin de garantir une circulation d’air adéquate et d’éviter toute surchauffe.
9. Mise sous tension initiale : Après avoir vérifié toutes les connexions, remettez l’alimentation sous tension et observez le système pour vous assurer qu’il démarre et fonctionne correctement.
