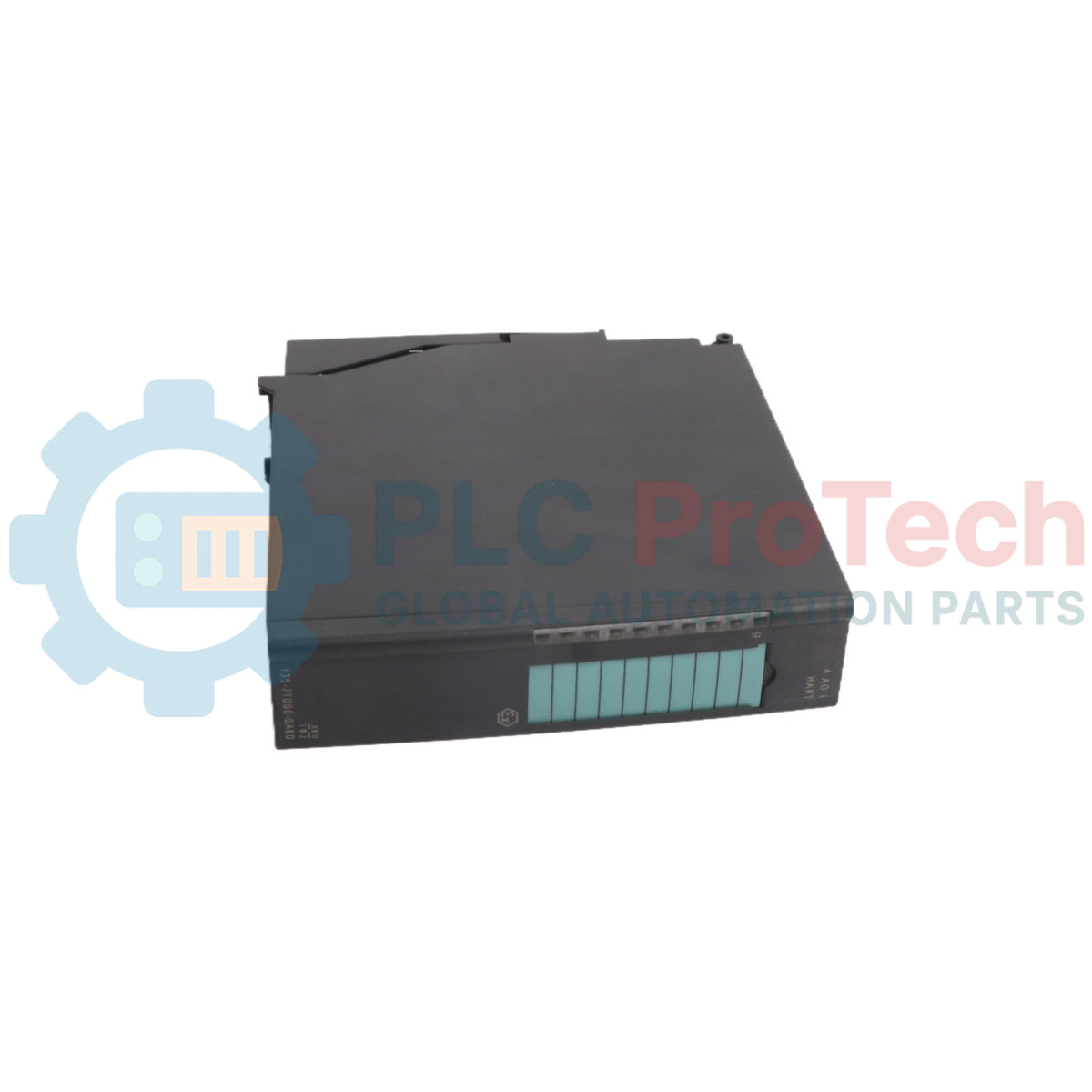

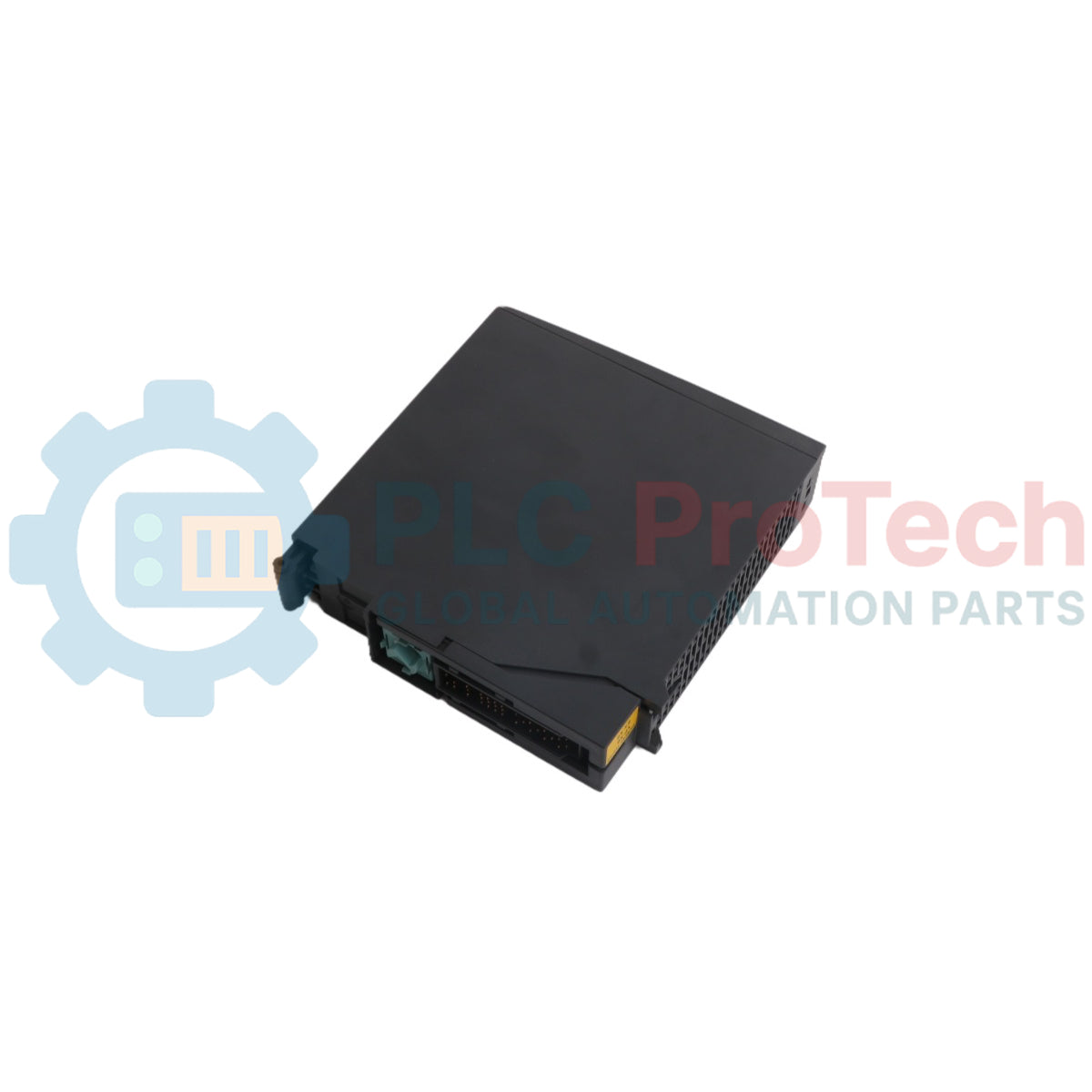

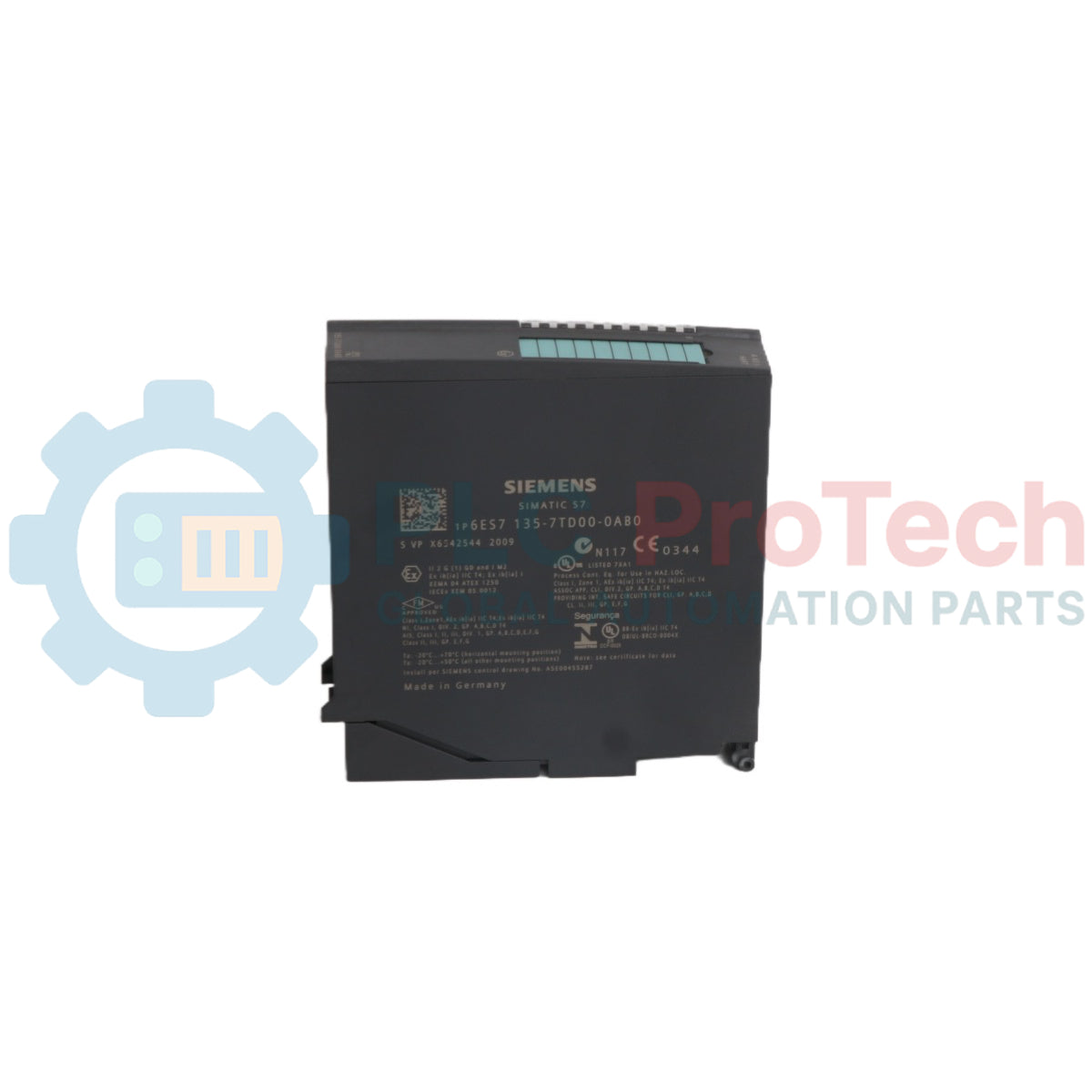

Siemens 6ES7135-7TD00-0AB0 Module de sorties analogiques SIMATIC ET 200iSP

Description

Ce module Siemens 6ES7135-7TD00-0AB0 est un module de sortie analogique à sécurité intrinsèque conçu pour le système d’E/S décentralisées SIMATIC ET 200iSP. Il fournit une sortie analogique à quatre canaux de 4-20 mA avec prise en charge intégrée du protocole HART version 6.0. Conçu pour être utilisé dans des environnements dangereux, ce module respecte des normes strictes de protection contre les explosions, notamment la certification Ex ib (ia Ga) IIC T4 Gb, garantissant un fonctionnement fiable et sûr dans les applications de contrôle des procédés. La fonctionnalité HART du module permet une communication fluide avec les appareils de terrain intelligents pour la configuration, le diagnostic et la surveillance, sans interrompre le signal de commande principal.

Caractéristiques

• ■Sortie analogique à quatre canaux de 4-20 mA.
• ■Prend en charge le protocole HART version 6.0 pour la communication avec les appareils intelligents.
• ■Certifié pour une utilisation dans les zones dangereuses avec protection à sécurité intrinsèque.
• ■Conçu pour être intégré au système SIMATIC ET 200iSP.
• ■Prend en charge le remplacement à chaud pendant le fonctionnement afin de minimiser les temps d’arrêt du système.

Applications

Ce module est spécifiquement conçu pour les systèmes d’automatisation des procédés nécessitant une commande analogique précise dans des atmosphères potentiellement explosives. Les secteurs courants comprennent :

• ■Pétrole et gaz
• ■Traitement chimique
• ■Fabrication pharmaceutique
• ■Usines pétrochimiques

Spécifications techniques

Directives d’installation

1. 1 Mettez hors tension l’ensemble de la station ET 200iSP et les circuits connectés avant l’installation. Appliquez les procédures appropriées de consignation/déconsignation (LOTO) afin d’empêcher toute remise sous tension accidentelle.
2. 2 Montez solidement le module sur le bornier ET 200iSP correspondant, sur le rail DIN à l’intérieur d’un boîtier présentant un indice de protection approprié. Assurez-vous qu’il s’enclenche fermement.
3. 3 Raccordez le câblage de terrain 4-20 mA aux bornes désignées. Utilisez un câble blindé à paires torsadées pour la communication HART afin de minimiser les interférences. Assurez-vous que le blindage est correctement mis à la terre à une seule extrémité, généralement du côté de l’armoire de commande.
4. 4 Vérifiez que toutes les terminaisons de câblage sont bien fixées et que le câblage des circuits IS est correctement séparé du câblage non IS, conformément aux exigences réglementaires.
5. 5 Après le retrait du LOTO et la remise sous tension du système, configurez les paramètres du module, notamment les paramètres HART, à l’aide du logiciel d’ingénierie SIMATIC (par exemple, TIA Portal).
