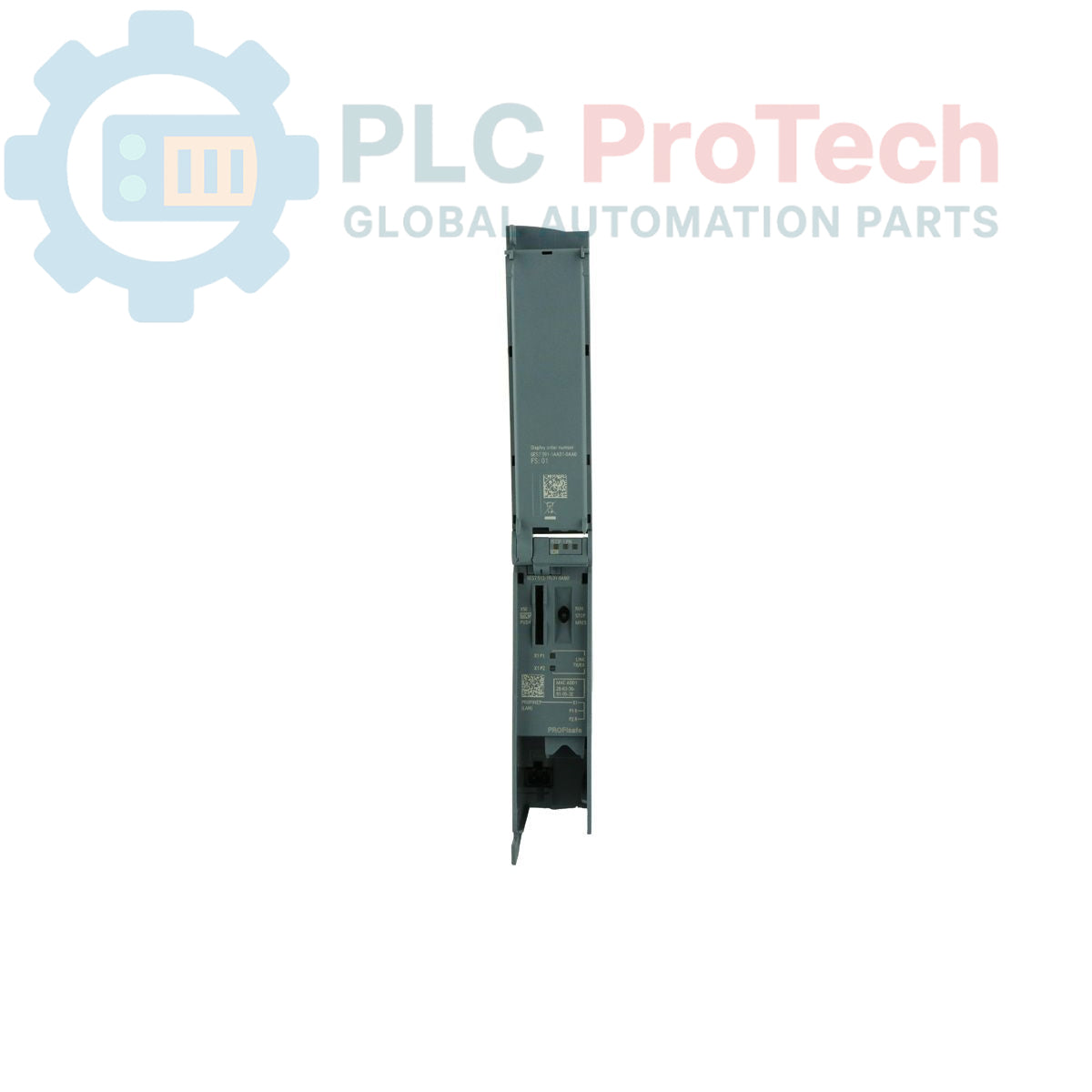

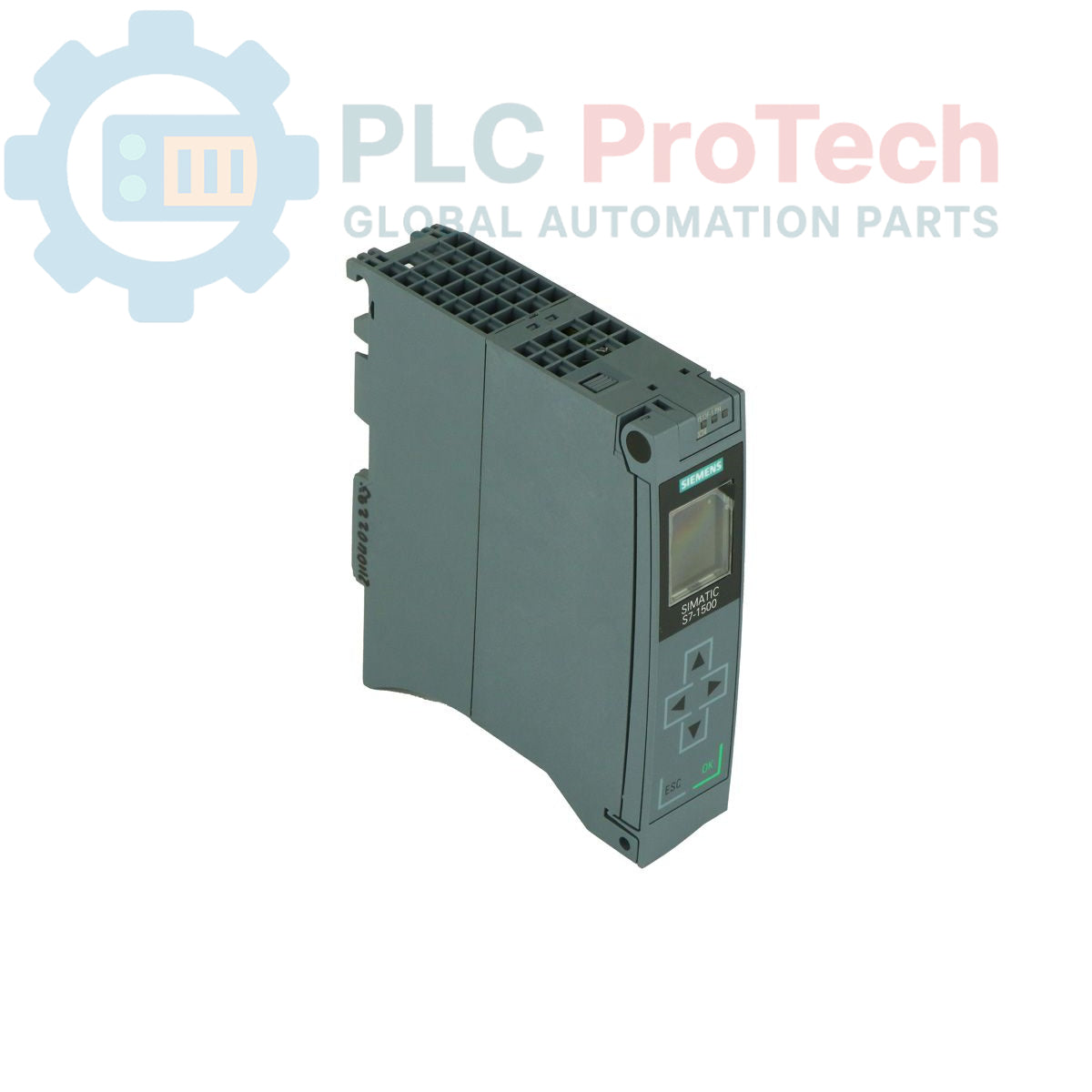

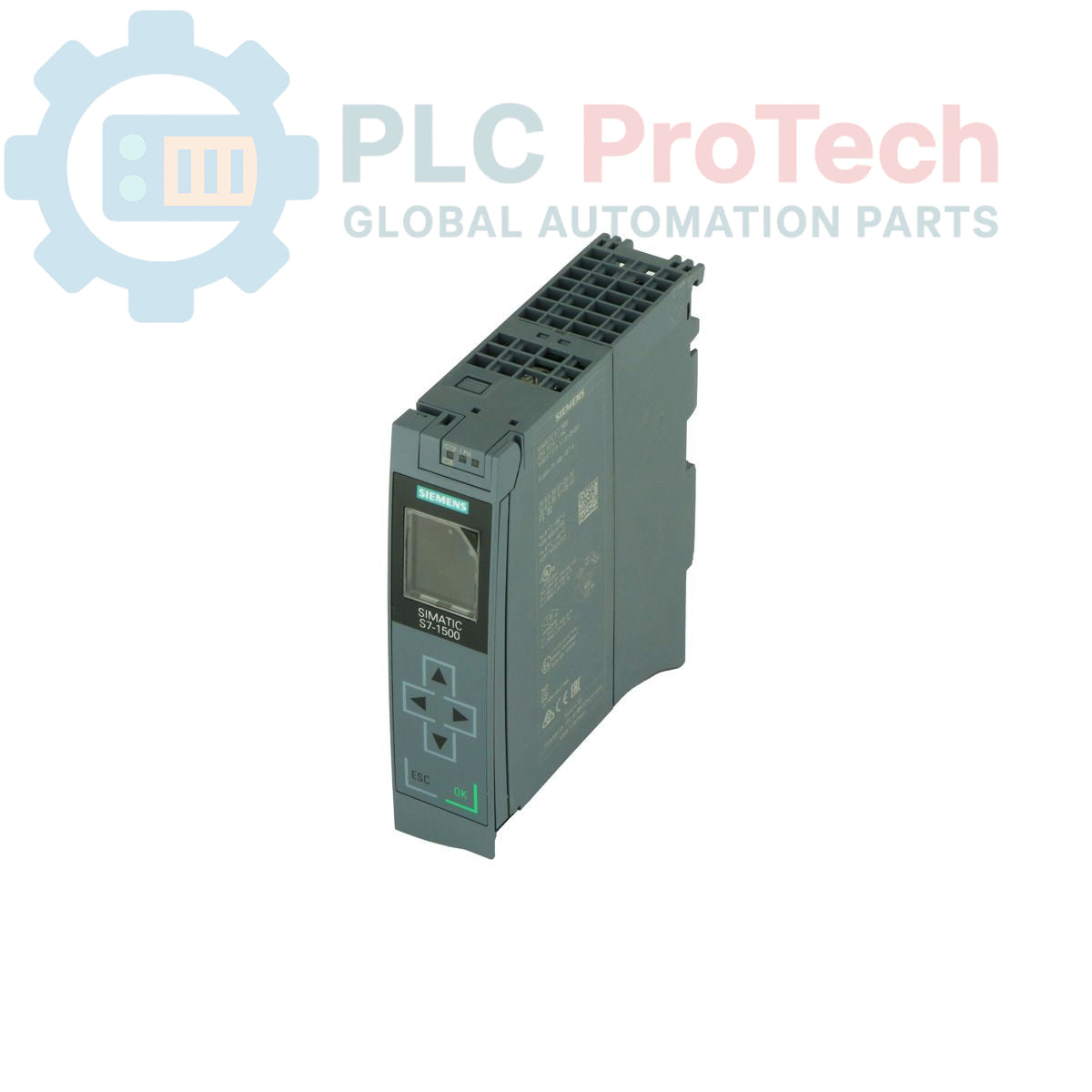

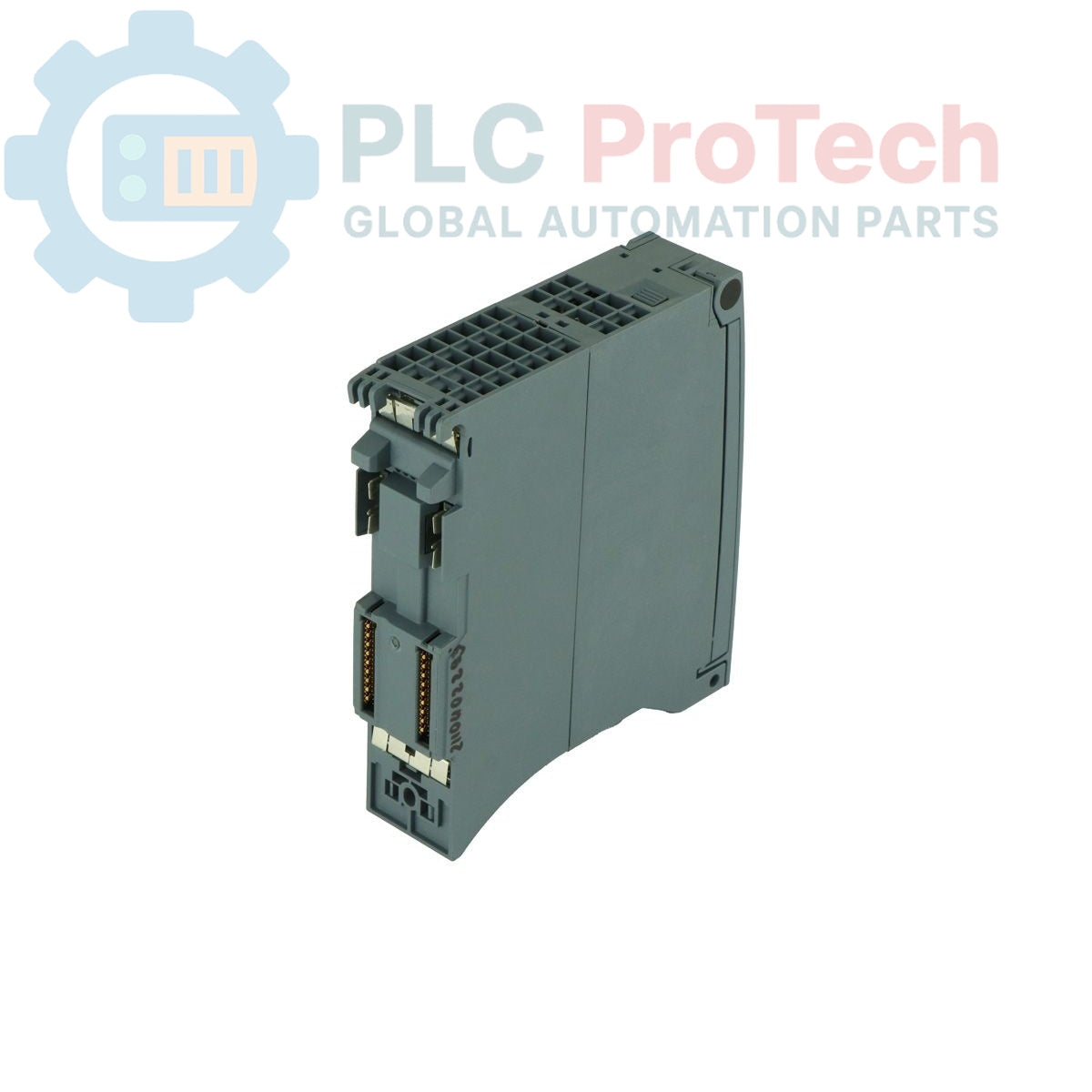

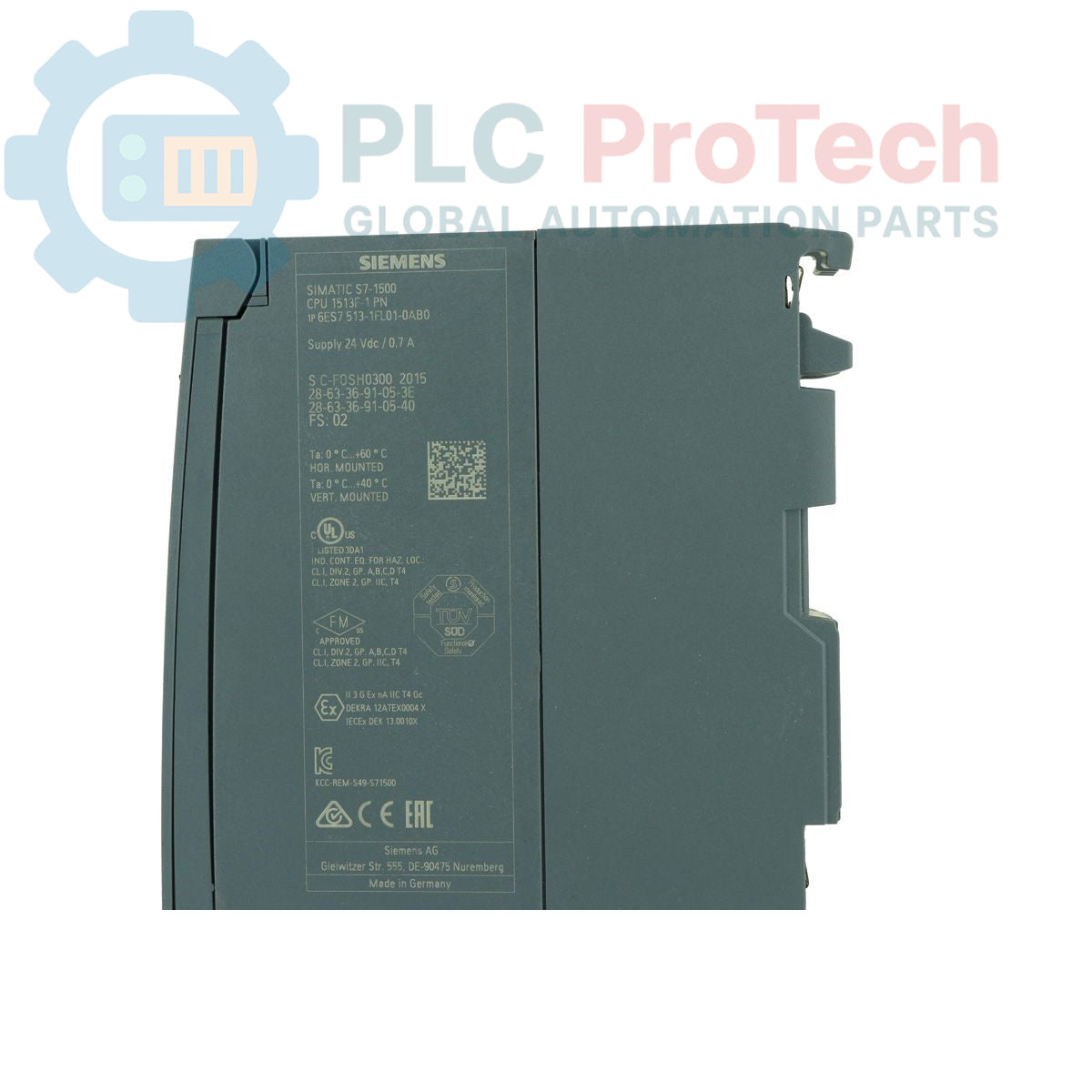

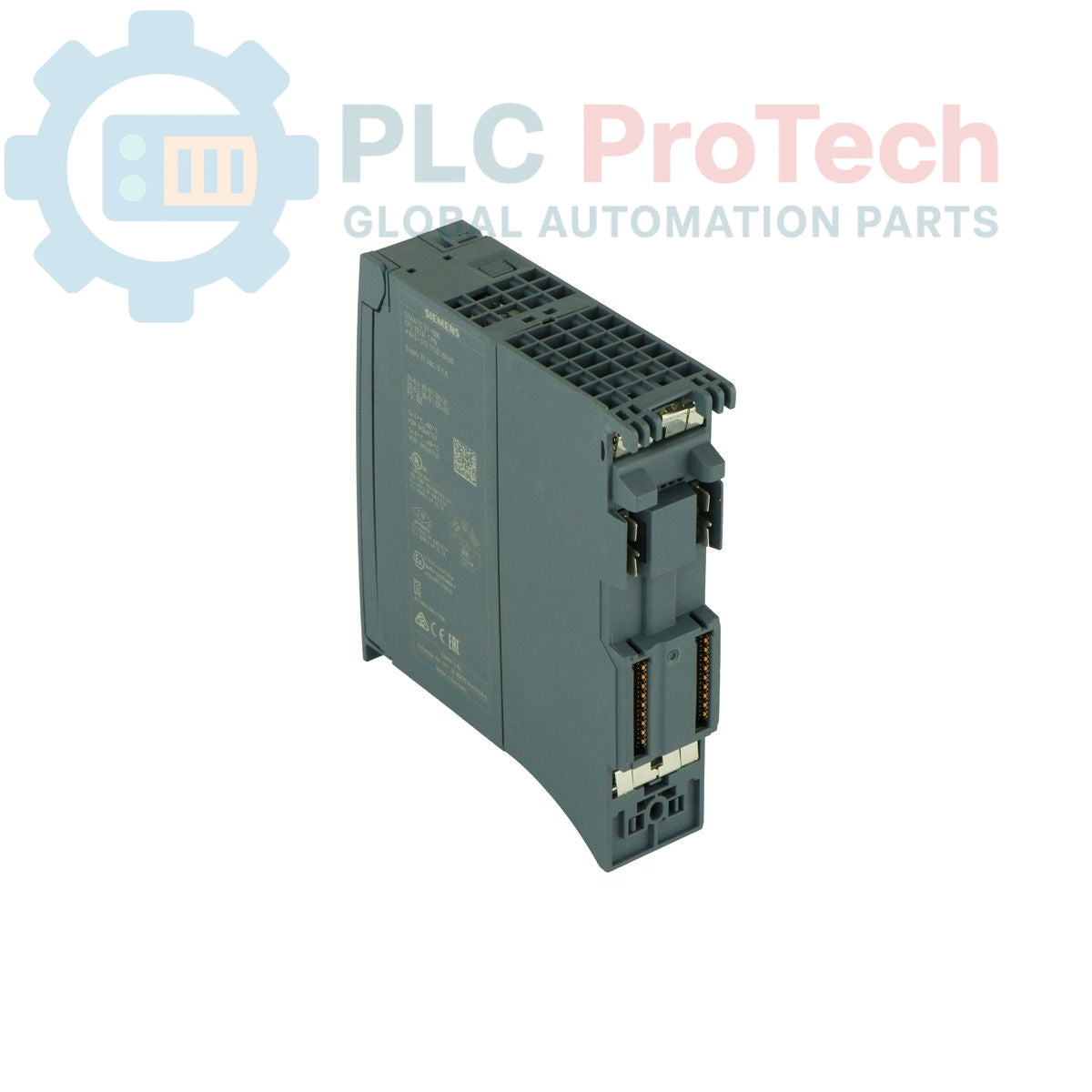

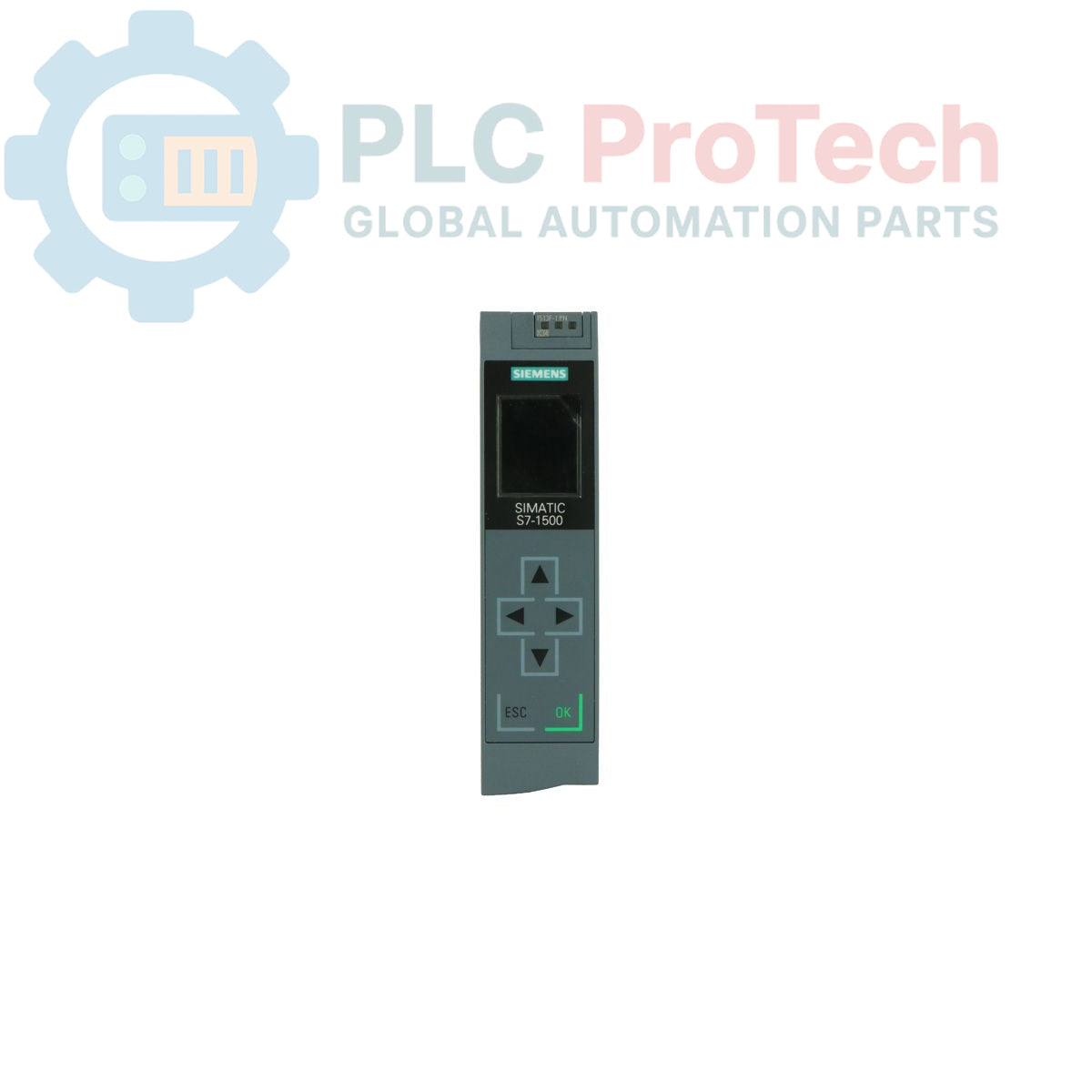

Siemens 6ES7513-1FL01-0AB0 SIMATIC S7-1500 CPU de sécurité intégrée

Description

Le Siemens 6ES7513-1FL01-0AB0 est un CPU SIMATIC S7-1500F 1513F-1 PN, une unité centrale conçue pour les systèmes d’automatisation industrielle de la série SIMATIC S7-1500F. Ce CPU de sécurité intégrée offre des performances robustes pour les tâches de commande complexes, avec une mémoire de travail de 450 Ko pour les programmes et de 1,5 Mo pour les données. Il intègre une interface PROFINET IRT avec un commutateur à 2 ports, assurant une communication rapide et fiable au sein des réseaux industriels. Avec des performances binaires de 40 ns, le 6ES7513-1FL01-0AB0 offre un traitement rapide pour les applications critiques en termes de temps. Son fonctionnement nécessite une carte mémoire SIMATIC.

Ce CPU convient aux chefs de projet et aux responsables de production à la recherche de solutions de commande fiables et efficaces. Les modèles reconditionnés du Siemens 6ES7513-1FL01-0AB0 sont généralement couverts par une garantie standard de 2 ans, assurant un fonctionnement fiable dans des environnements industriels exigeants.

Caractéristiques

• Fonctionnalité de CPU de sécurité intégrée pour les applications liées à la sécurité
• Mémoire de travail intégrée : 450 Ko pour le programme, 1,5 Mo pour les données
• Première interface : PROFINET IRT avec commutateur à 2 ports
• Performances binaires haute vitesse de 40 ns
• Nécessite une carte mémoire SIMATIC pour fonctionner
• Conception modulaire pour une intégration flexible au système

Applications

Le CPU de sécurité intégrée Siemens 6ES7513-1FL01-0AB0 est généralement utilisé dans les systèmes d’automatisation industrielle nécessitant un haut niveau de fiabilité et de sécurité. Ses applications courantes comprennent :

• Commande de procédés dans les secteurs de la chimie, de la pharmacie et de l’alimentation et des boissons
• Fabrication discrète pour les lignes d’assemblage et les machines d’emballage
• Systèmes de commande liés à la sécurité dans des environnements dangereux
• Commande de machines pour les opérations complexes et critiques en termes de temps
• Architectures d’automatisation distribuées utilisant PROFINET IRT

Spécifications techniques

Consignes d’installation

Une installation correcte de l’UC Siemens 6ES7513-1FL01-0AB0 est essentielle pour garantir un fonctionnement fiable et sûr. Suivez ces recommandations générales :

1. Mise hors tension du système : Avant l’installation, assurez-vous que toute l’alimentation du système d’automatisation et des équipements associés est complètement coupée et condamnée afin d’éviter tout choc électrique ou dommage.
2. Montage : Montez l’UC sur un profilé DIN standard dans une armoire de commande adaptée. Prévoyez un espace suffisant pour la ventilation et le cheminement des câbles.
3. Raccordement de l’alimentation : Raccordez la tension d’alimentation de 19,2 à 28,8 V CC aux bornes d’alimentation prévues à cet effet. Respectez la polarité. Assurez-vous que l’alimentation est stable et se situe dans la plage spécifiée.
4. Carte mémoire SIMATIC : Insérez la carte mémoire SIMATIC requise dans le logement prévu à cet effet sur l’UC. Vérifiez qu’elle est correctement insérée.
5. Connexion PROFINET : Connectez les câbles PROFINET au commutateur intégré à 2 ports. Utilisez des câbles Ethernet industriels appropriés (par exemple, des câbles à paires torsadées blindées) pour garantir une communication fiable.
6. Mise à la terre : Assurez une mise à la terre correcte de l’UC et de l’ensemble de l’armoire de commande afin de réduire les interférences électromagnétiques et d’améliorer la sécurité.
7. Cheminement des câbles : Acheminez séparément les câbles d’alimentation, de signal et de communication afin d’éviter les interférences. Fixez les câbles pour éviter toute contrainte et déconnexion accidentelle.
8. Configuration : Après l’installation physique, configurez l’UC et ses paramètres réseau à l’aide du logiciel d’ingénierie Siemens approprié (par exemple, TIA Portal).
9. Conditions environnementales : Assurez-vous que l’environnement de fonctionnement respecte les exigences spécifiées en matière de température, d’humidité et de vibrations pour la série SIMATIC S7-1500.
