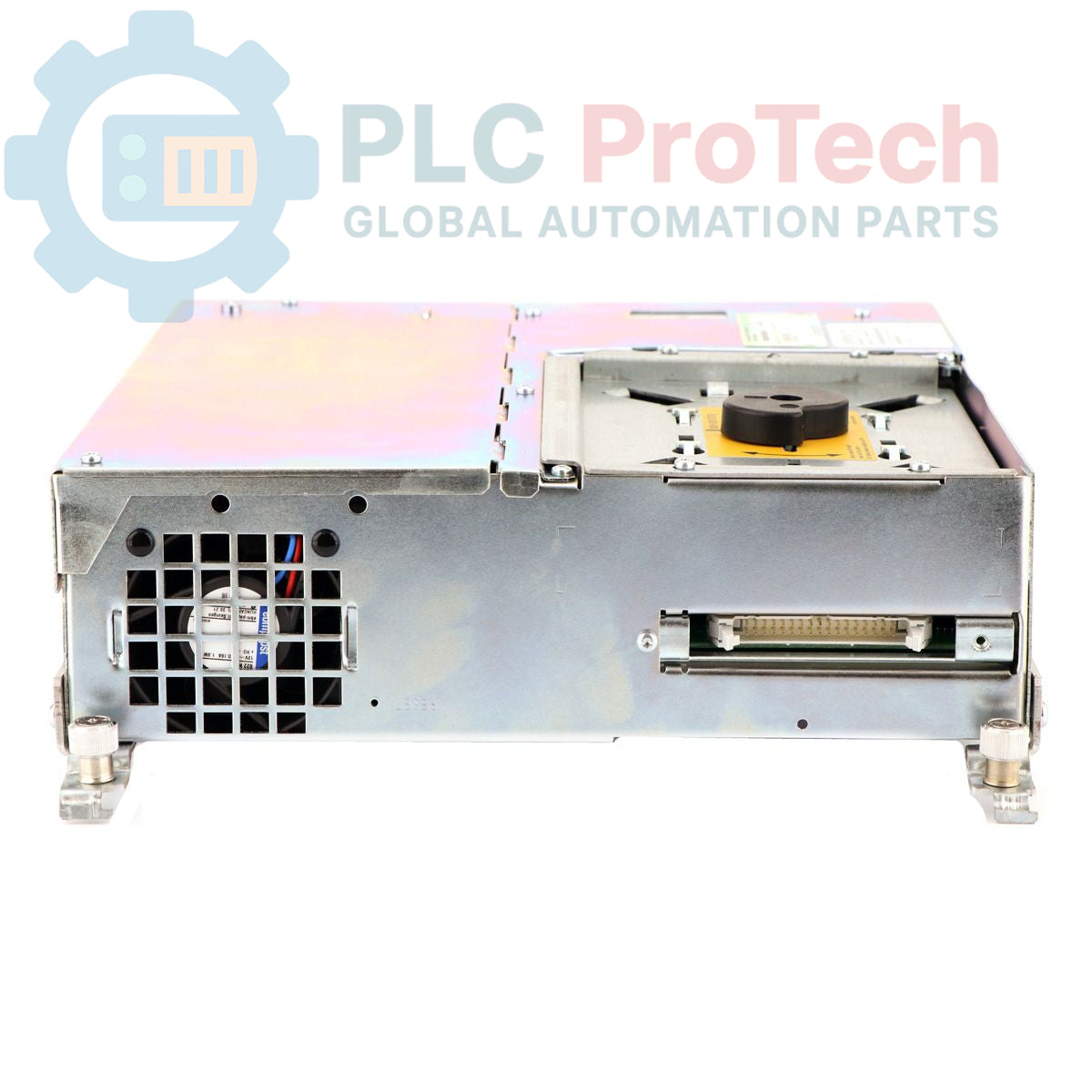

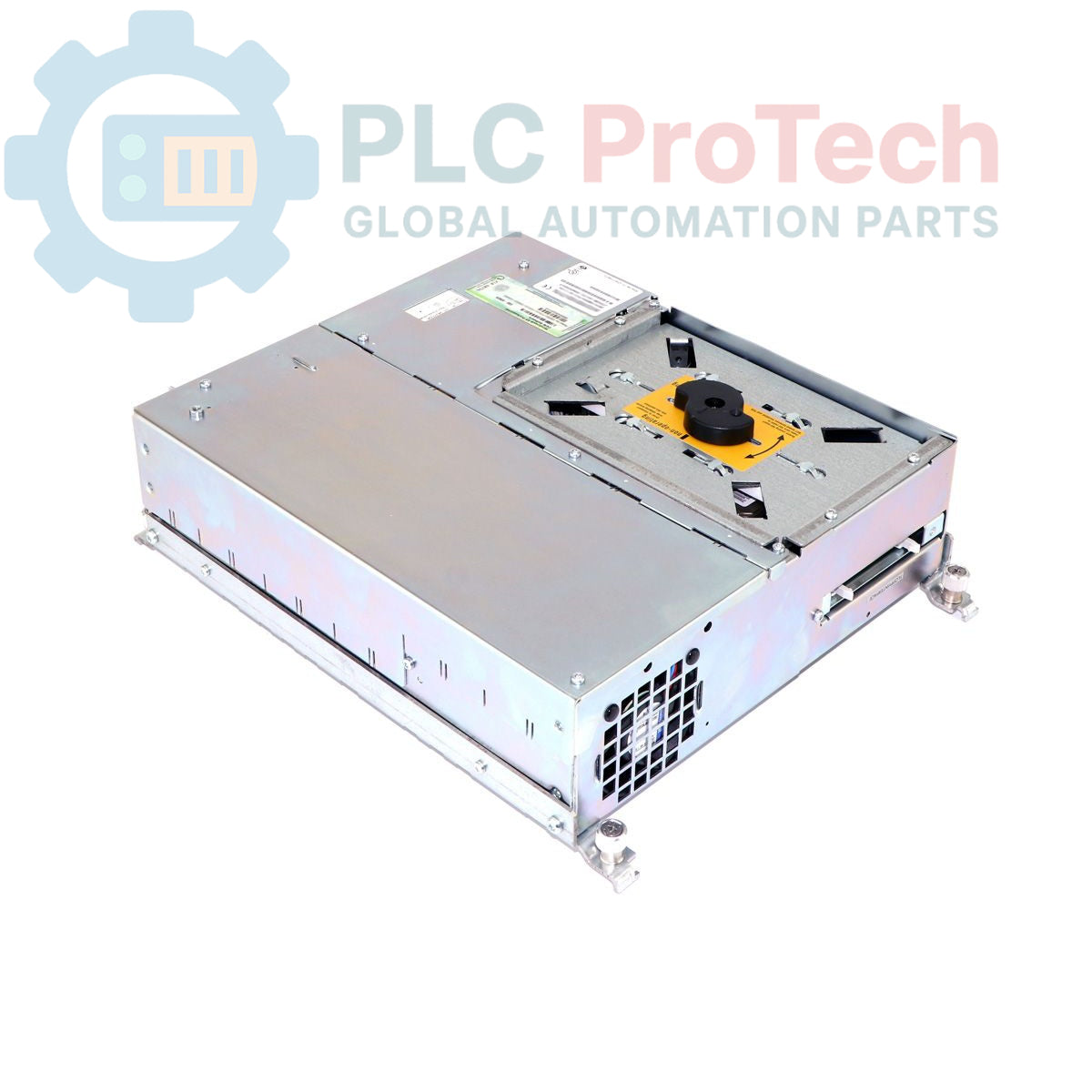

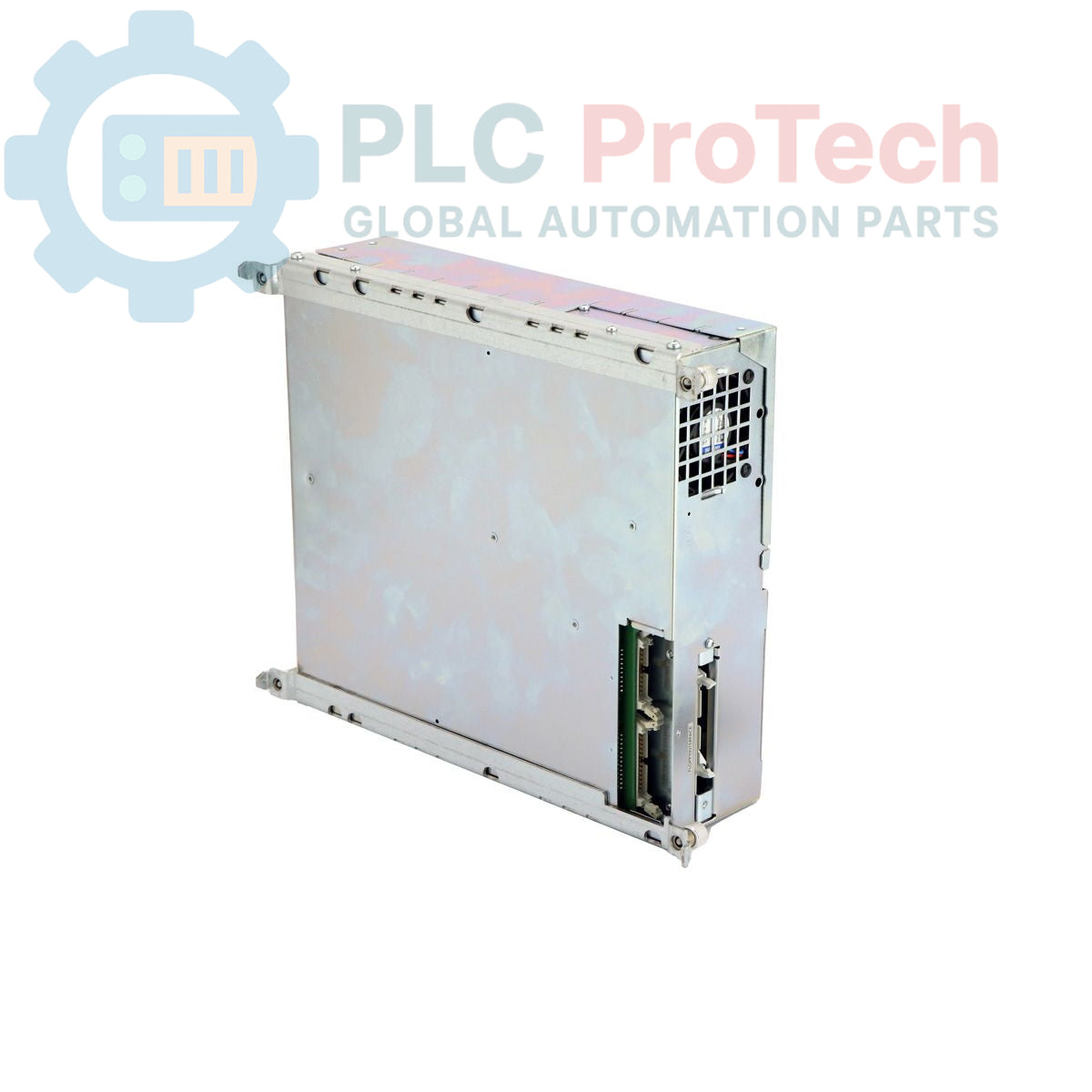

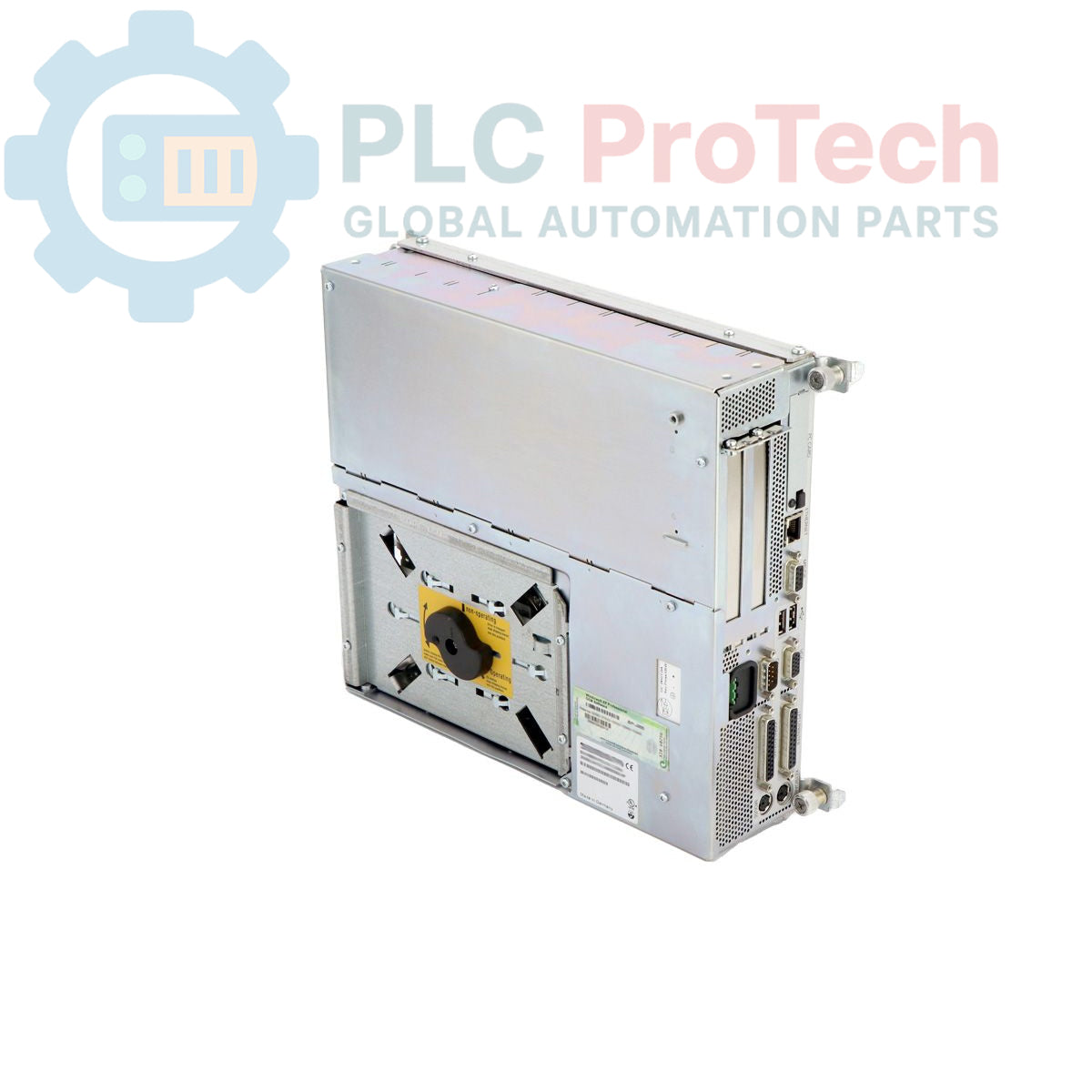

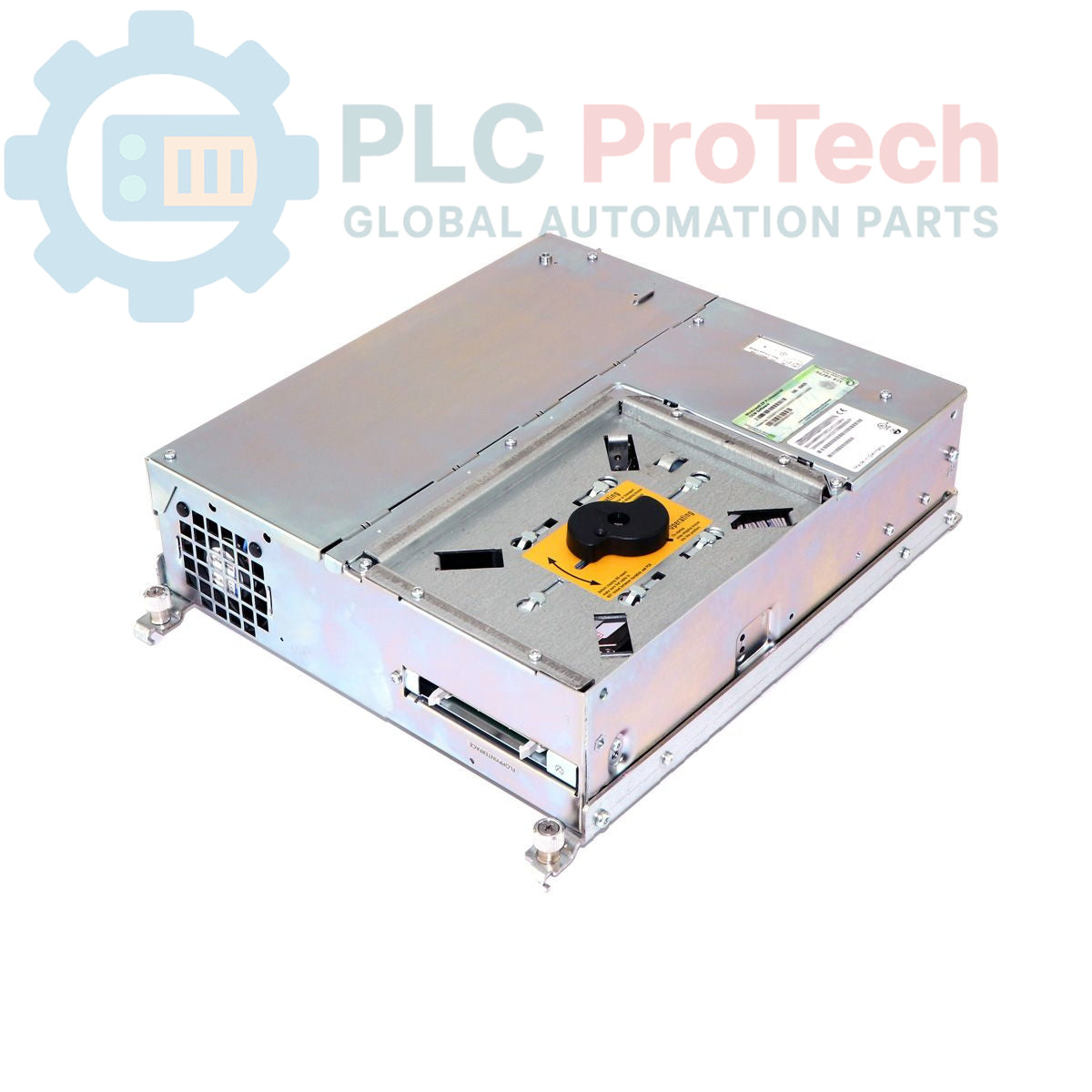

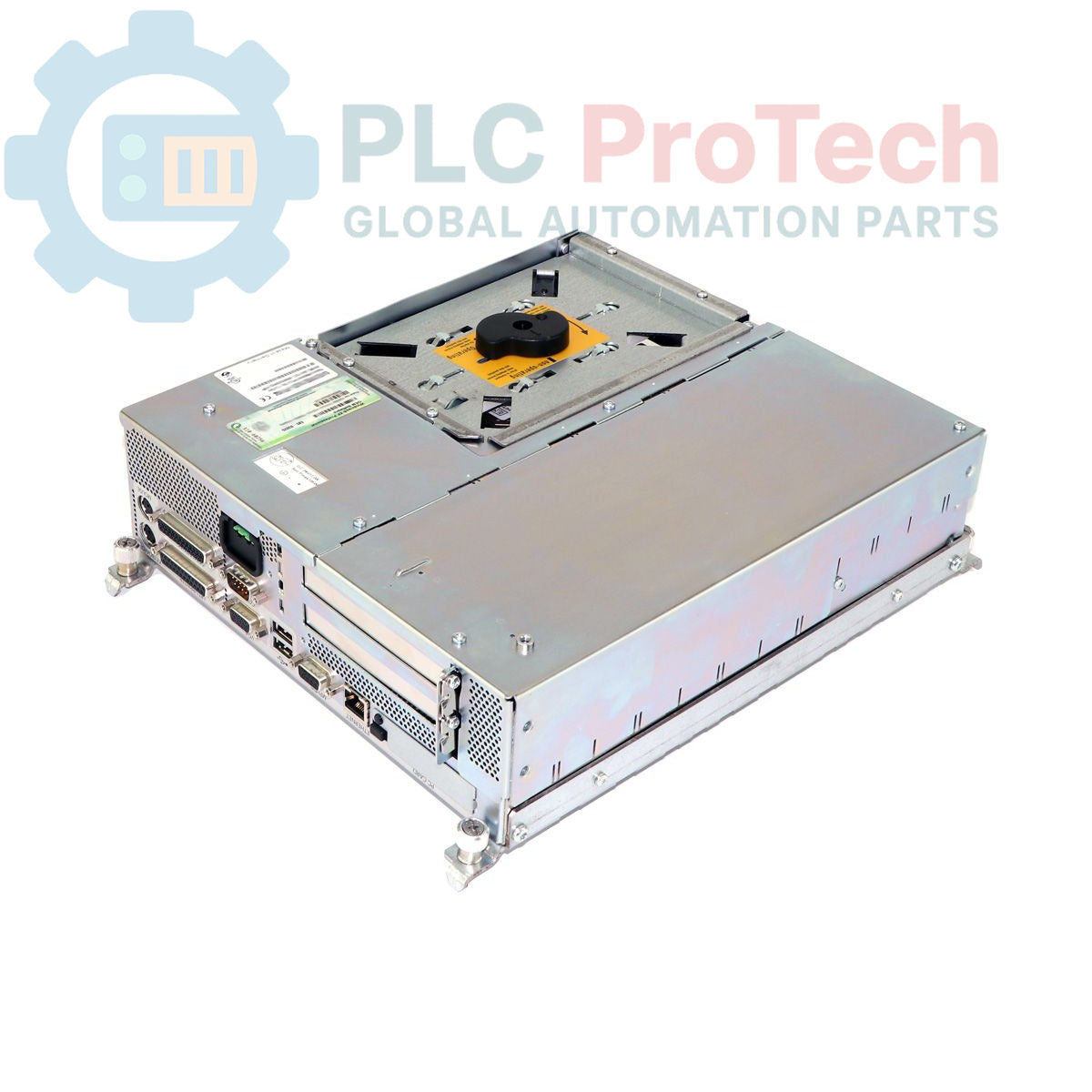

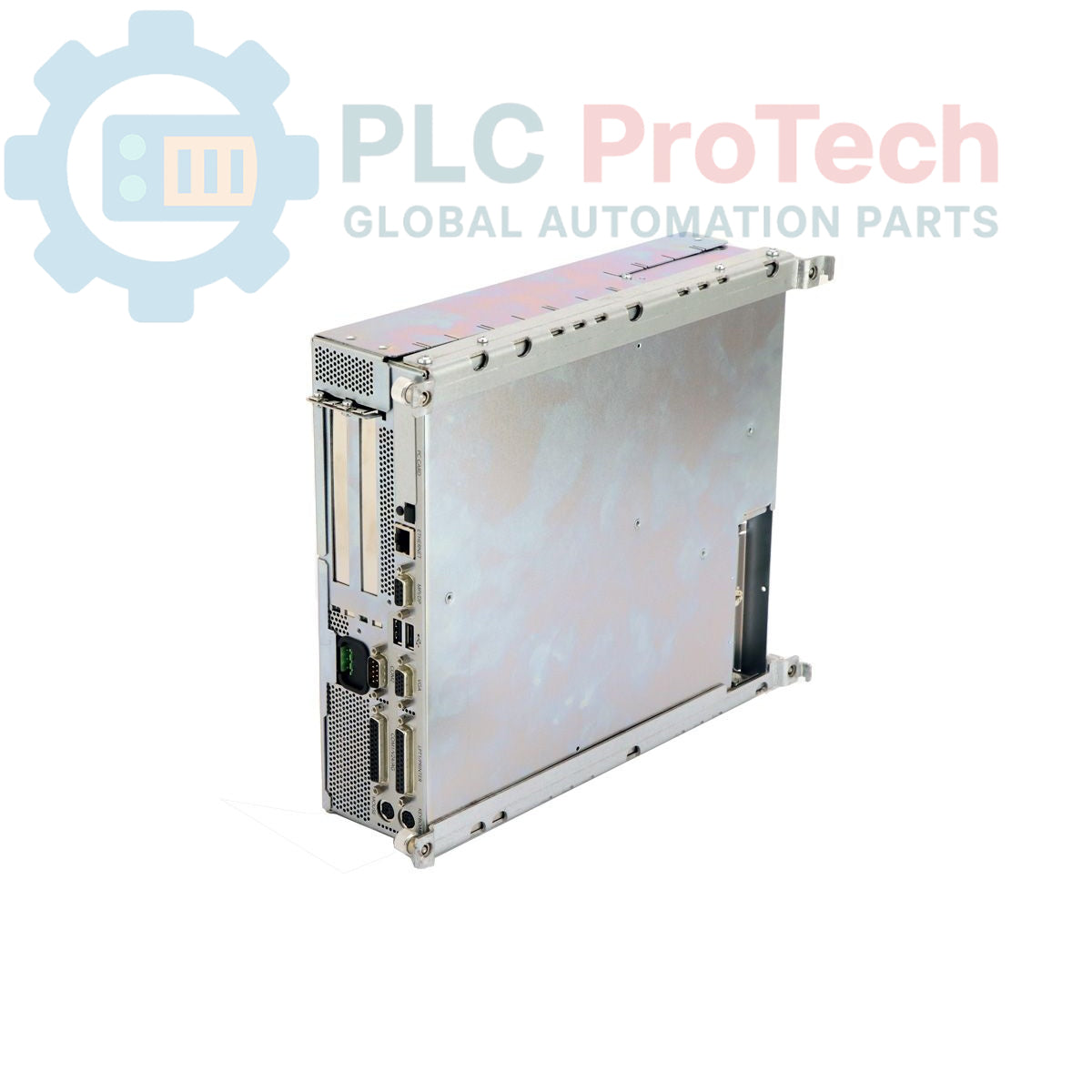

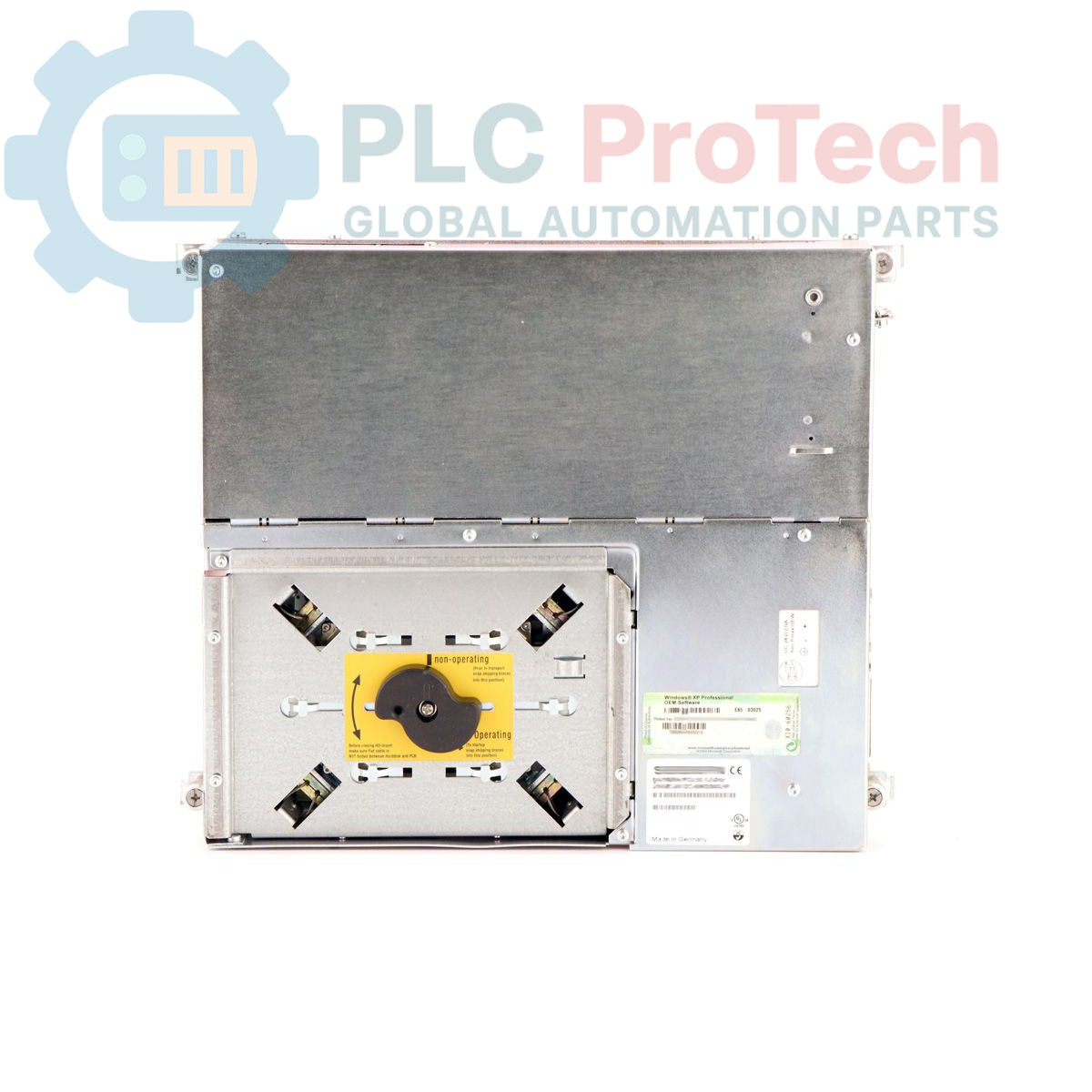

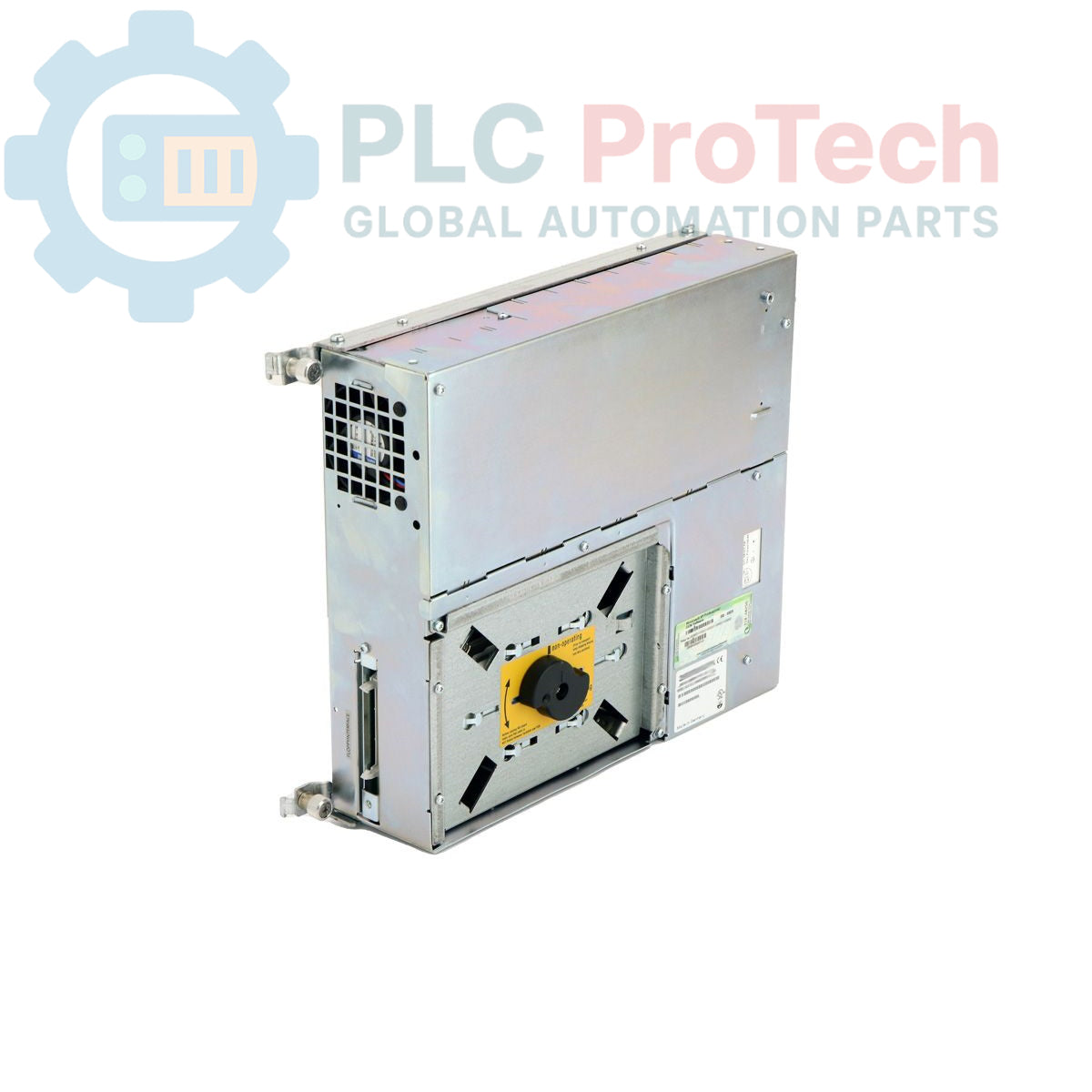

Siemens 6ES7647-5AE00-0DX0 SIMATIC BOX PC 620 PC industriel

Description

Le Siemens 6ES7647-5AE00-0DX0 est un SIMATIC BOX PC 620, un ordinateur industriel conçu pour les tâches d'automatisation dans des environnements exigeants. Cette unité est équipée d'un processeur Celeron 566 MHz, de 64 Mo de SDRAM et d'un disque dur EIDE de 40 Go. Il offre de nombreuses options de connectivité, notamment Ethernet 10/100 Mbit/s, PROFIBUS/MPI, USB et un emplacement PC Card. Des fonctions de surveillance intégrées telles qu'une minuterie watchdog et la surveillance de la température garantissent la fiabilité opérationnelle. Le PC est logé dans un boîtier robuste et alimenté par une alimentation industrielle adaptée aux entrées 110/230 V AC.

Caractéristiques

• Processeur : Celeron 566 MHz avec 128 Ko SLC
• Mémoire : 64 Mo SDRAM-133
• Stockage : disque dur EIDE 40 Go et lecteur DVD-ROM
• Supports amovibles : lecteur disquette 3,5 pouces, 1,44 Mo
• Graphiques intégrés : AGP avec mémoire configurable de 8/16/32 Mo
• Connectivité : Ethernet 10/100 Mbit/s, PROFIBUS/MPI à 12 Mbit/s, 2 ports USB, TTY
• Extension : 1 emplacement PCI, 1 emplacement partagé ISA/PCI, 1 emplacement PC Card (PCMCIA Type 3)
• Surveillance système : minuterie watchdog intégrée et surveillance de la température
• Alimentation : bloc d'alimentation industriel 110/230 V AC avec interface NAMUR
• Système d'exploitation : préinstallé avec Windows NT 4.0 Workstation (allemand), Service Pack 5

Applications

• Interface homme-machine (IHM) et visualisation SCADA
• Acquisition, enregistrement et archivage des données
• Tâches de contrôle et d'automatisation basées sur PC
• Passerelle pour réseaux de communication industriels
• Systèmes de vision industrielle et de contrôle qualité

Caractéristiques techniques

Directives d’Installation

1. 1
   Préparation du Site : Choisissez un emplacement de montage offrant une ventilation adéquate et exempt de vibrations excessives, d’humidité et d’interférences électromagnétiques. Assurez-vous que la température ambiante reste dans les limites opérationnelles du PC.
2. 2
   Montage : Fixez solidement le Box PC à un panneau ou une surface stable en utilisant tous les points de fixation fournis. Vérifiez que l’unité est de niveau et bien attachée pour éviter tout mouvement pendant le fonctionnement.
3. 3
   Mise à la Terre : Connectez la borne de mise à la terre du châssis au système principal ou au conducteur de terre protecteur (PE) de l’armoire à l’aide d’un conducteur à faible impédance. Une bonne connexion à la terre est essentielle pour la sécurité et l’immunité aux parasites.
4. 4
   Connexion d’Alimentation : Branchez le câble d’alimentation fourni à l’entrée d’alimentation du PC et à une source d’alimentation secteur stable et correctement dimensionnée (110/230V). Assurez-vous que la source d’alimentation est protégée par un disjoncteur approprié.
5. 5
   Câblage E/S et Réseau : Connectez tous les câbles périphériques, de communication (Ethernet, PROFIBUS) et d’E/S requis. Acheminiez les câbles pour éviter les coudes serrés et les interférences provenant des lignes haute tension. Fixez fermement tous les connecteurs.
