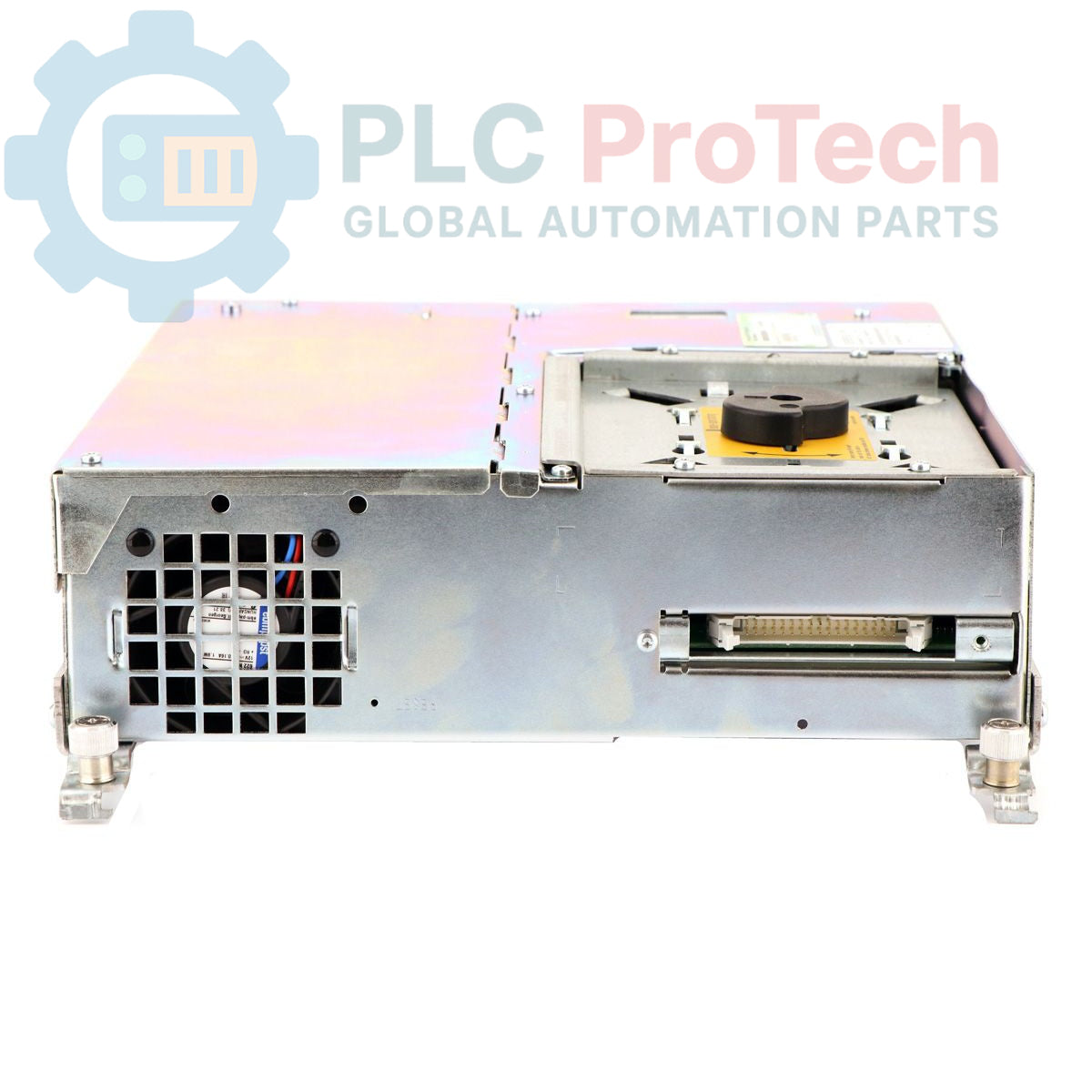

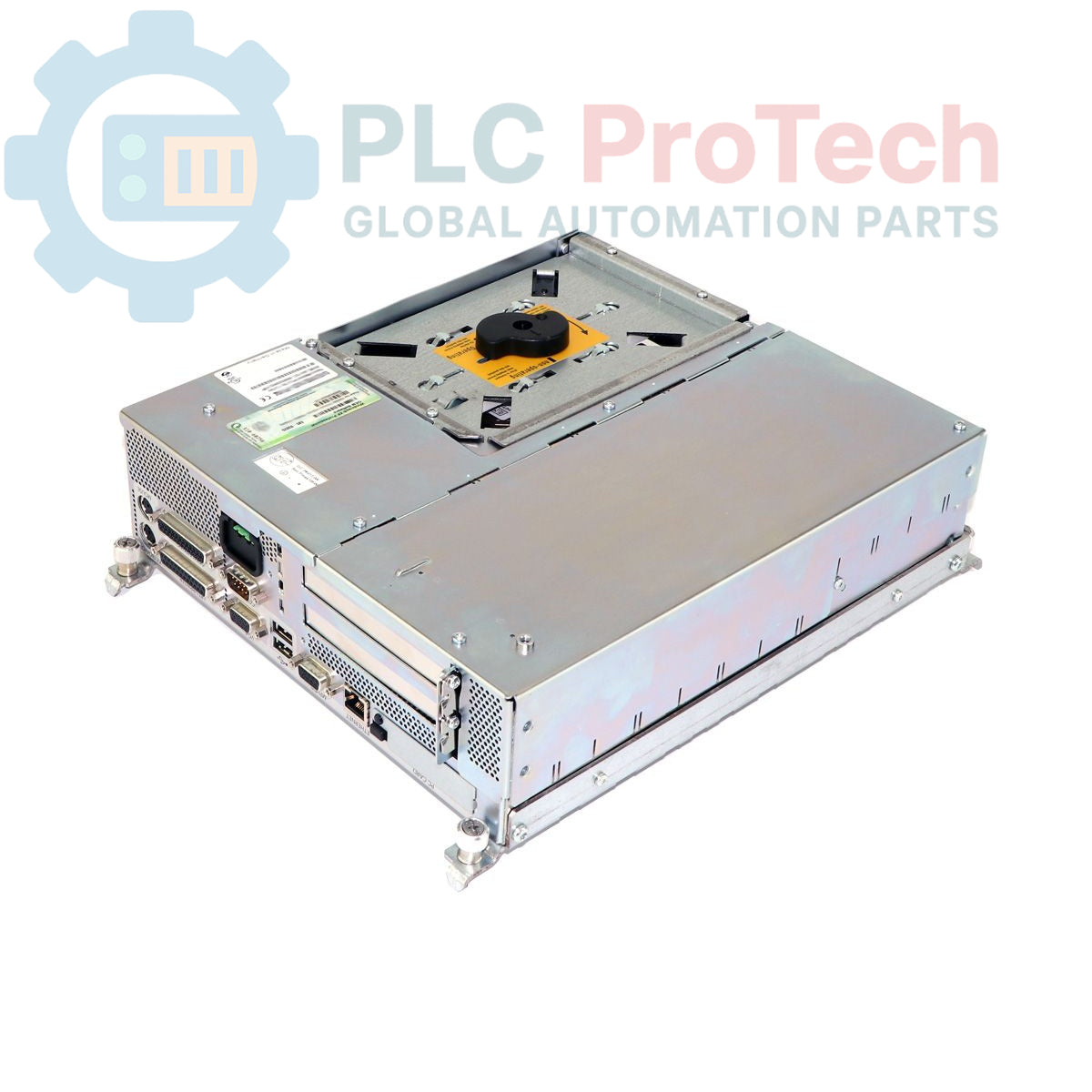

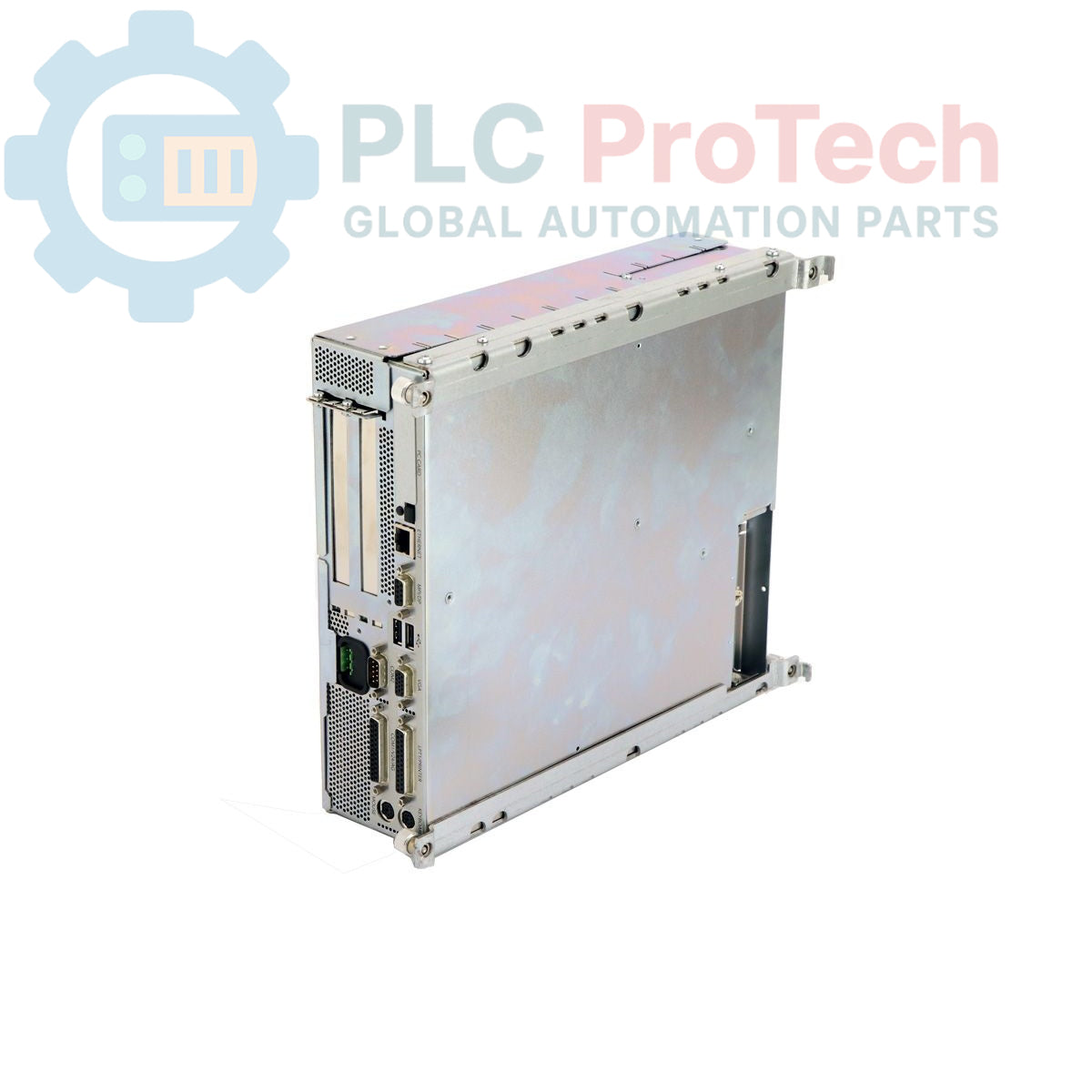

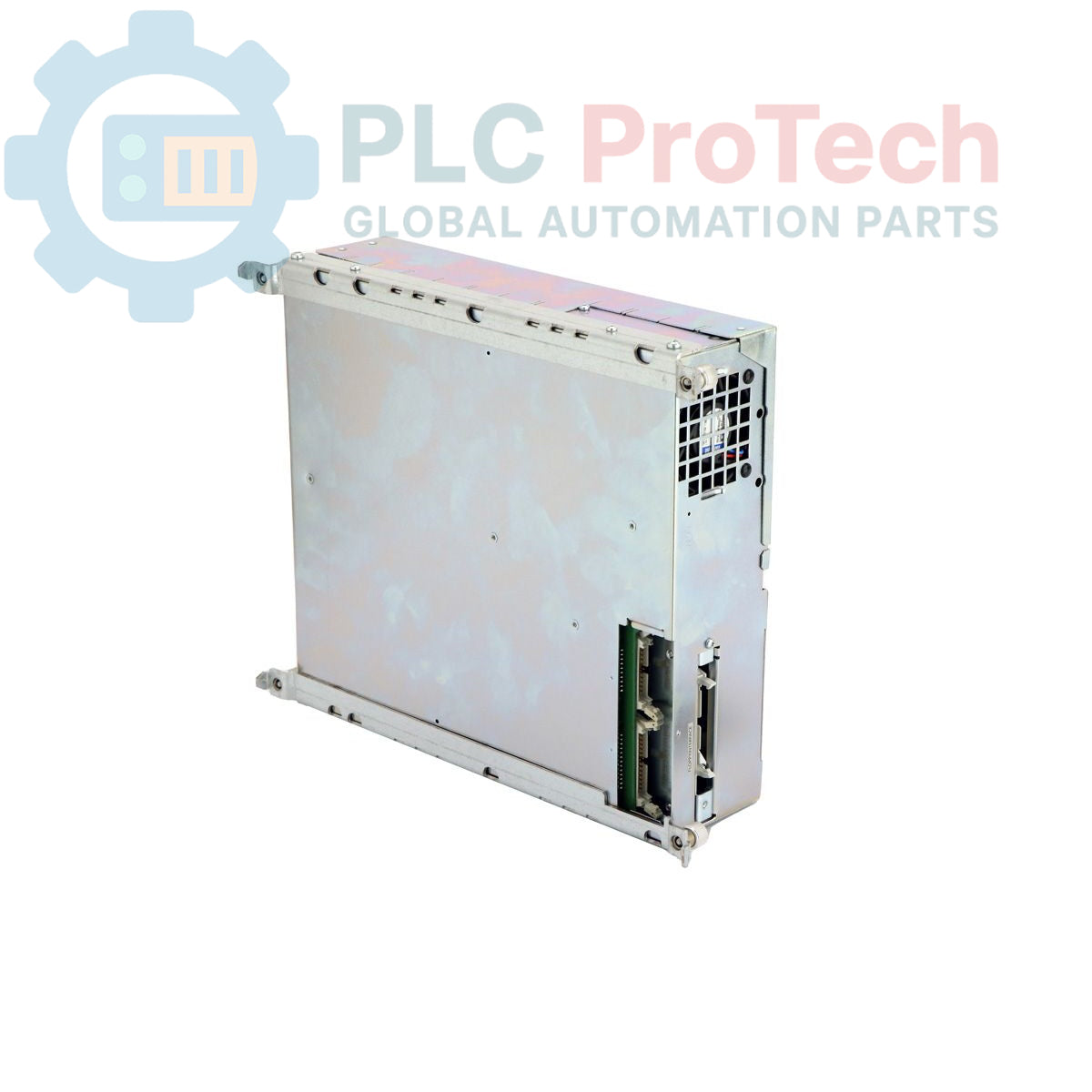

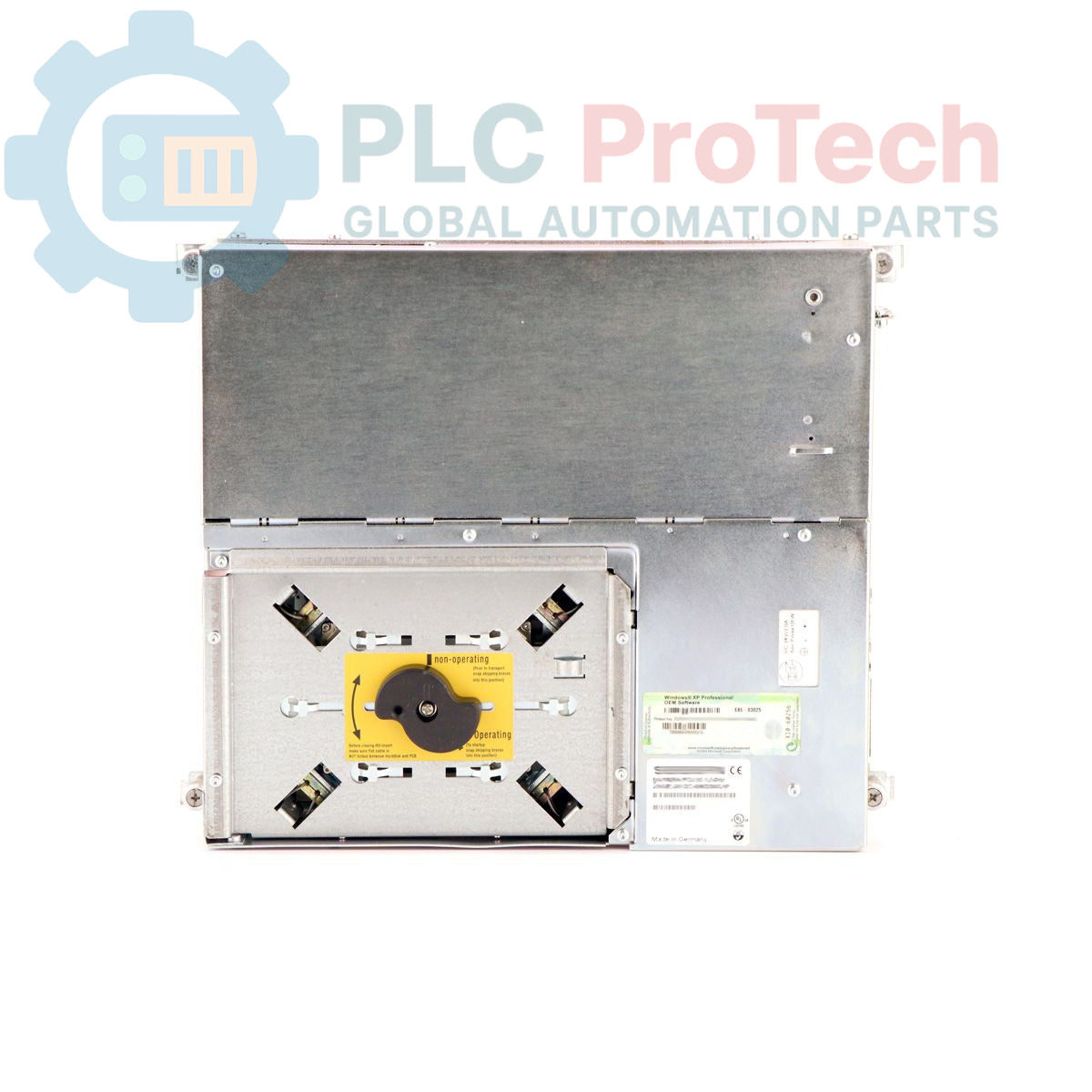

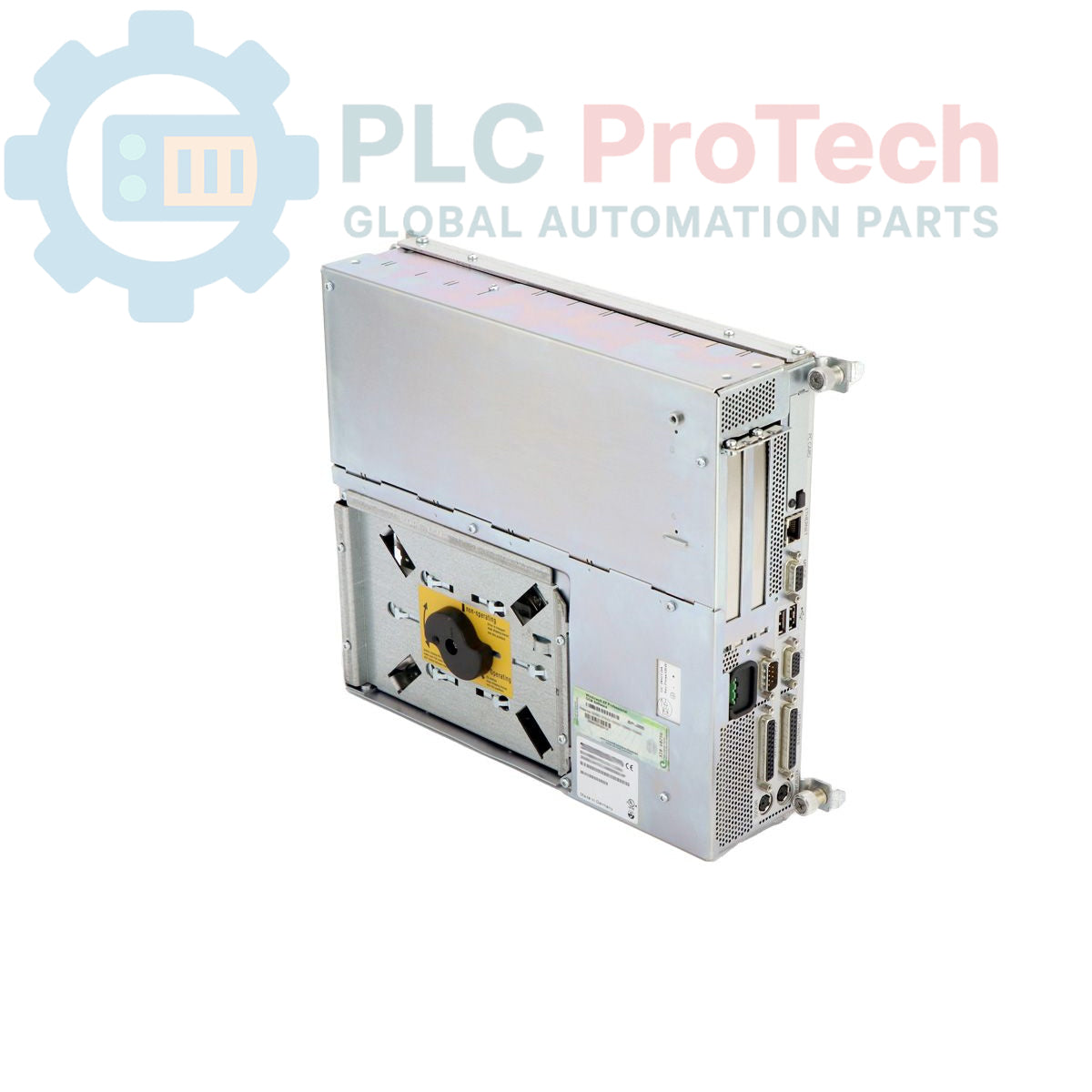

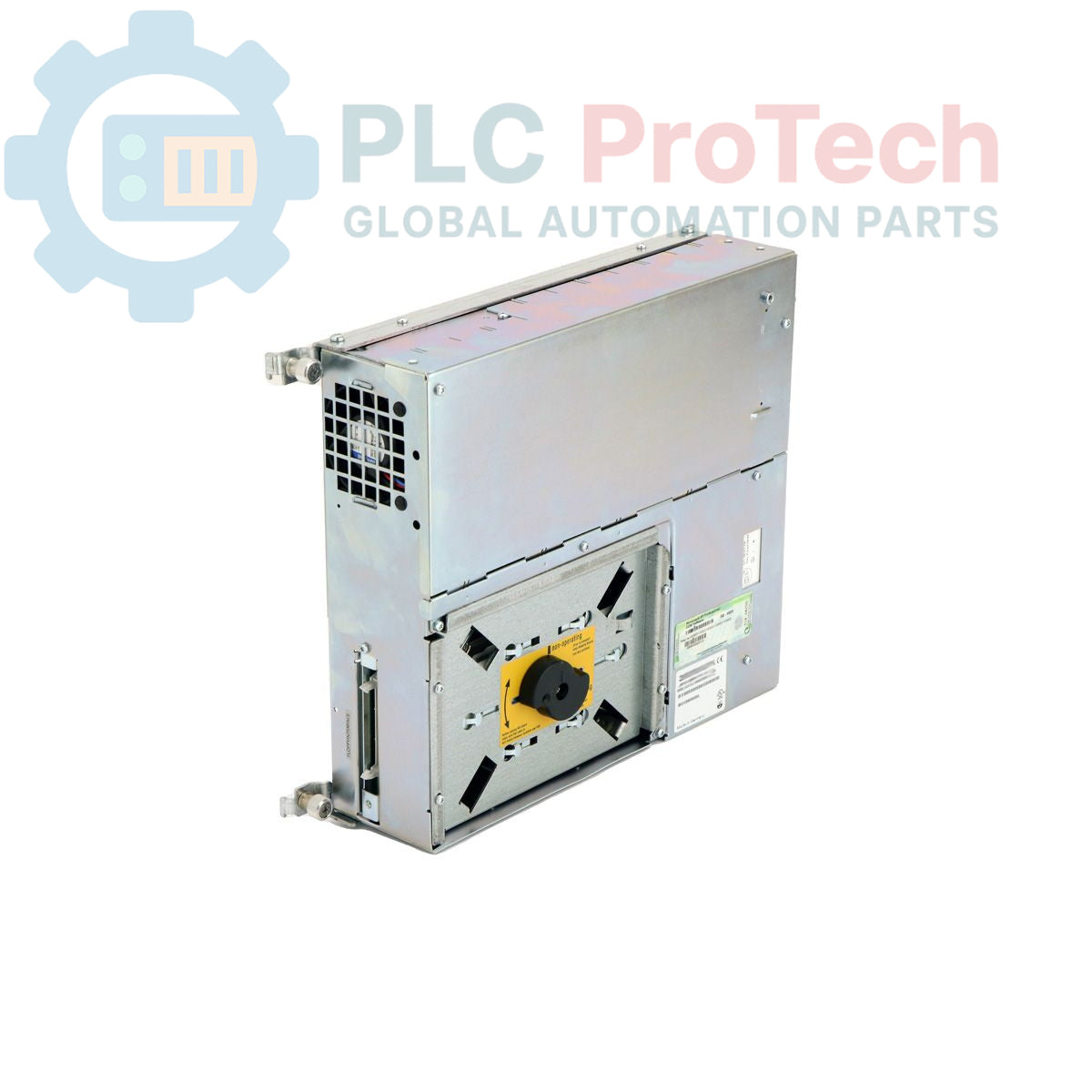

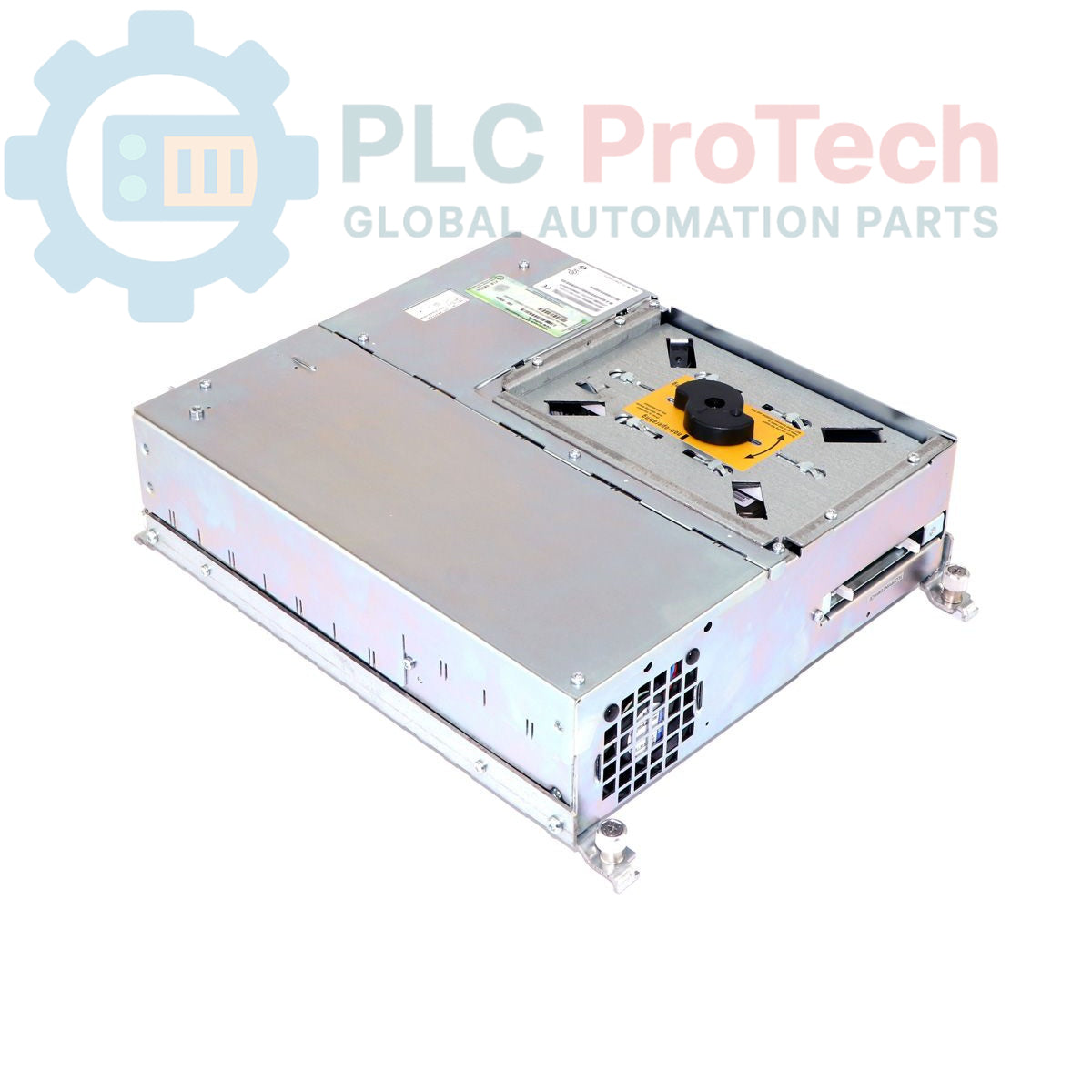

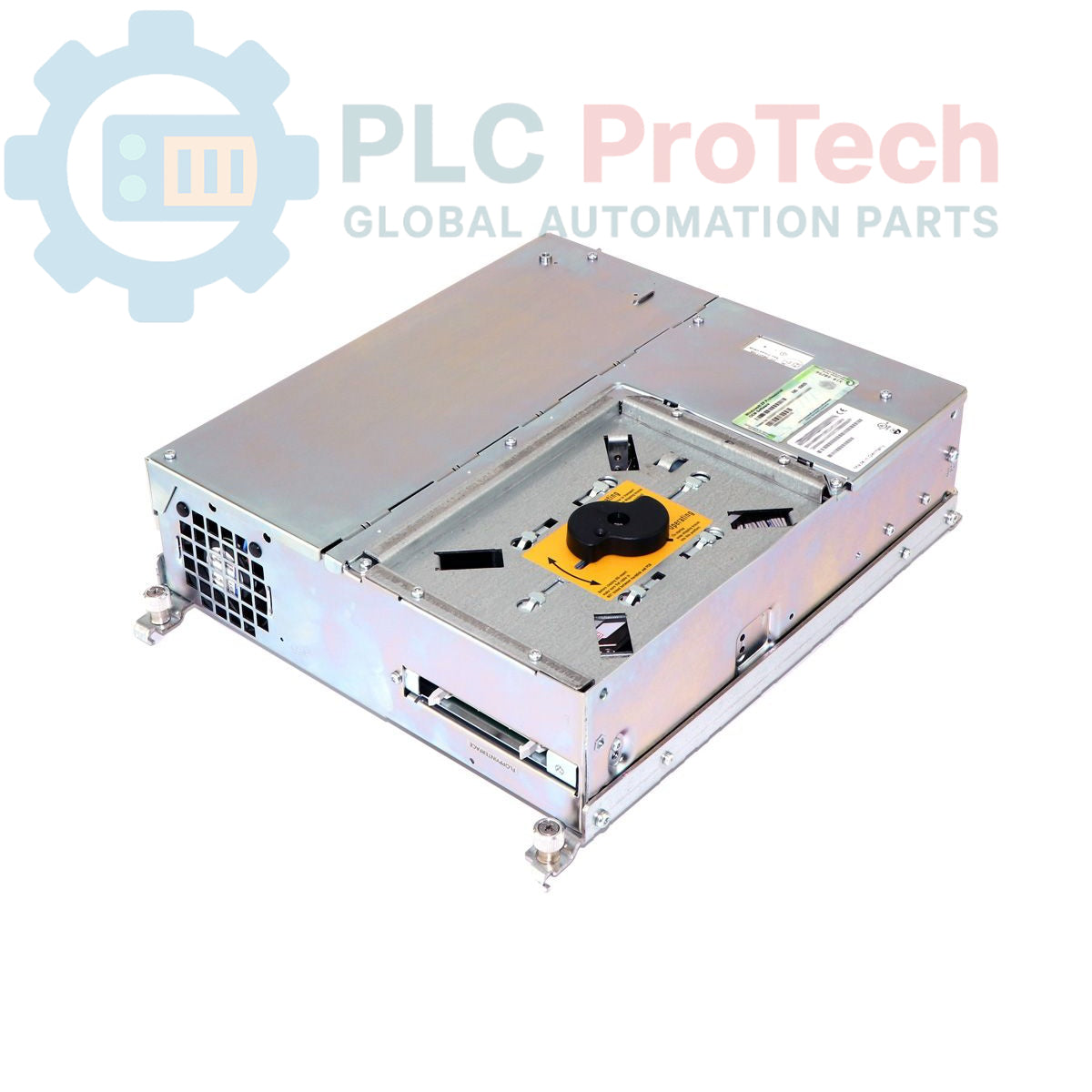

Siemens 6ES7647-5AE20-2KX0 SIMATIC Box PC 620 Boîtier PC

Description

Le Siemens 6ES7647-5AE20-2KX0 SIMATIC Box PC 620 est un ordinateur industriel conçu pour des applications de commande et de surveillance fiables dans des environnements industriels exigeants. Ce boîtier PC est équipé d’un contrôleur graphique AGP intégré offrant des options de mémoire configurables de 8 Mo, 16 Mo ou 32 Mo. Il dispose d’un processeur Celeron 566 MHz, d’un cache secondaire de 128 Ko et de 256 Mo de SDRAM-133 pour un fonctionnement stable.

Pour le stockage et la récupération des données, le 6ES7647-5AE20-2KX0 comprend un disque dur EIDE de 40 Go (HDD), un lecteur DVD-ROM et un lecteur de disquettes 1,44 Mo, 3,5". Les options de connectivité comprennent un port Ethernet 10/100 Mbit/s via RJ45, deux ports USB et un emplacement pour carte PC (PCMCIA Type 3). Les possibilités d’extension sont assurées par un emplacement PCI et un emplacement combiné ISA/PCI. L’unité intègre un chien de garde et des fonctions de surveillance de la température pour une fiabilité accrue du système.

Fonctionnant avec une alimentation industrielle 24 V CC, le 6ES7647-5AE20-2KX0 est conçu pour s’intégrer parfaitement aux systèmes d’automatisation existants. Il est livré avec Windows XP Professional multilingue (EN, GER, FR, IT, SP) préinstallé, SP2 inclus, ce qui le rend adapté à un large éventail de tâches d’automatisation industrielle.

Fonctionnalités

• Graphiques AGP intégrés avec mémoire configurable de 8/16/32 Mo
• Ethernet 10/100 Mbit/s (RJ45)
• Emplacement pour carte PC (PCMCIA Type 3)
• Surveillance du chien de garde et de la température
• 2 ports USB
• 1 emplacement PCI, 1 emplacement ISA/PCI libre
• Processeur Celeron 566 MHz avec SLC de 128 Ko
• Interfaces PROFIBUS/MPI à 12 Mbit/s et TTY
• Disque dur EIDE de 40 Go et lecteur DVD-ROM
• RAM SDRAM-133 de 256 Mo
• Lecteur de disquettes 1,44 Mo, 3,5"
• Alimentation industrielle 24 V CC
• Windows XP Professional multilingue préinstallé (SP2 inclus)

Applications

• Systèmes de commande et de surveillance industriels
• Applications d’interface homme-machine (IHM)
• Acquisition et traitement des données dans l’automatisation des usines
• Visualisation des processus et postes opérateur
• Intégration dans les architectures d’automatisation SIMATIC existantes

Spécifications techniques

Connexions / Interfaces

• Ethernet : Connecteur RJ45 pour les communications réseau à 10/100 Mbit/s.
• USB : Deux ports USB pour la connexion de périphériques.
• PROFIBUS/MPI : Interface de communication par bus de terrain industriel à 12 Mbit/s.
• TTY : Interface terminal pour les communications série.
• PC Card : Un emplacement PCMCIA Type 3 pour cartes d’extension.
• Alimentation : Borne dédiée à l’alimentation industrielle 24 V CC.

Directives d’installation

1. Mise hors tension : Assurez-vous que toute l’alimentation de la zone d’installation est coupée et verrouillée avant de commencer l’installation.
2. Montage : Fixez solidement le boîtier PC dans une armoire ou un rack industriel adapté, en prévoyant une ventilation suffisante ainsi que l’espace nécessaire au passage des câbles et à la maintenance.
3. Connexion d’alimentation : Connectez l’alimentation industrielle 24 V CC aux bornes prévues à cet effet, en respectant la polarité. Vérifiez que l’alimentation répond à la spécification de 85 A.
4. Mise à la terre : Établissez une connexion correcte à la terre de protection (PE) avec le châssis du boîtier PC afin de garantir la sécurité électrique et de réduire les interférences électromagnétiques.
5. Connexion réseau : Connectez le câble Ethernet au port RJ45 pour intégrer le système au réseau.
6. Connexions des périphériques : Connectez les périphériques USB, les câbles PROFIBUS/MPI ou TTY requis à leurs ports respectifs.
7. Cartes d’extension : Si vous utilisez des cartes d’extension (PCI, ISA/PCI, PC Card), insérez-les avec précaution dans les emplacements prévus, conformément à leurs instructions d’installation spécifiques.
8. Gestion des câbles : Acheminez tous les câbles proprement et de manière sécurisée, en séparant autant que possible les câbles d’alimentation et de signal afin de réduire les interférences.
9. Mise sous tension : Une fois toutes les connexions vérifiées, rétablissez l’alimentation du système et vérifiez son démarrage et son fonctionnement corrects.
