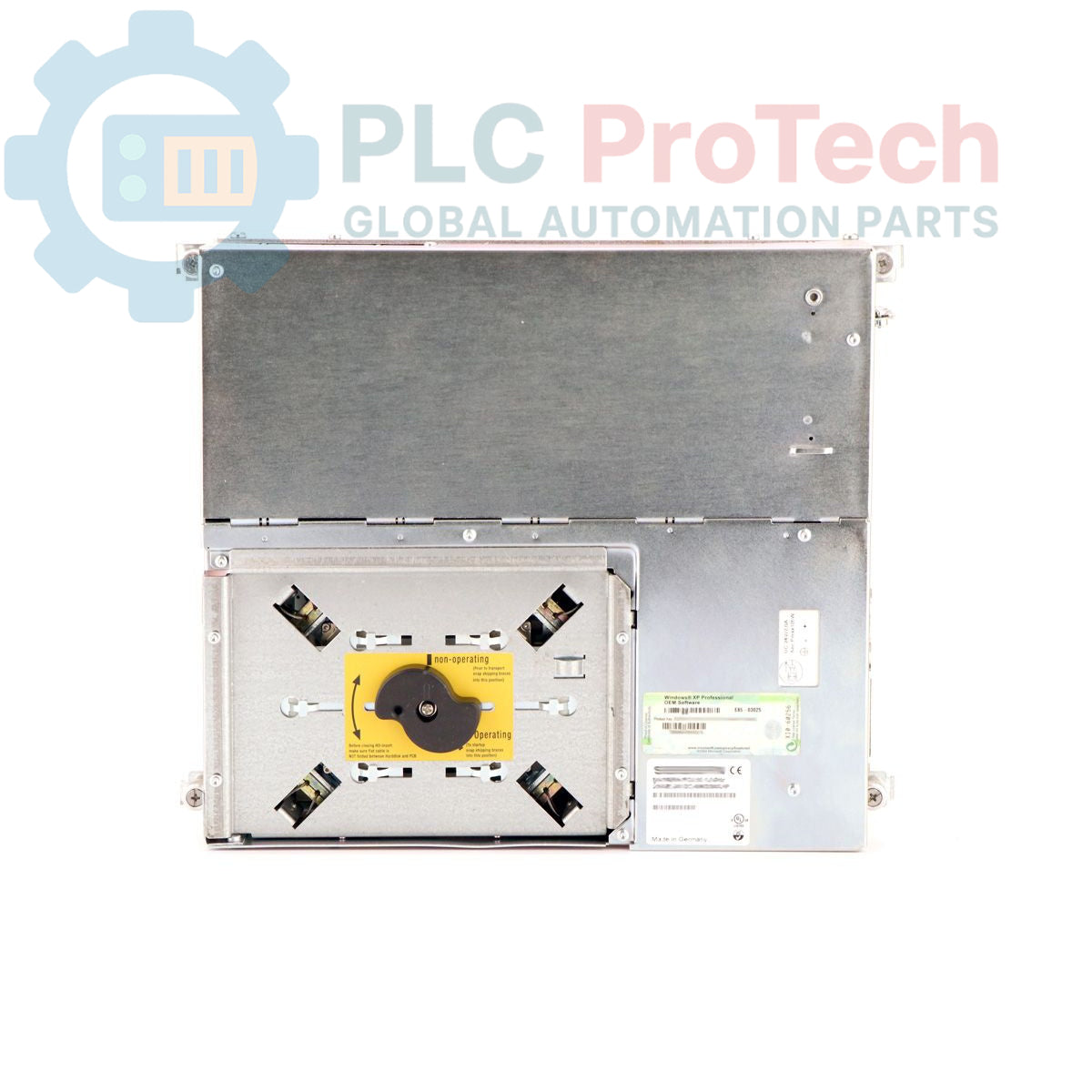

Siemens 6ES7647-5GE20-0JX0 SIMATIC Box PC 620

Description

Le 6ES7647-5GE20-0JX0 de Siemens est un SIMATIC Box PC 620, un ordinateur personnel industriel conçu pour fonctionner de manière fiable dans les environnements d’automatisation. Cet appareil intègre des graphismes AGP avec une mémoire configurable (8/16/32 Mo), une interface Ethernet RJ45 10/100 Mbit/s et un emplacement pour carte PC Card (PCMCIA Type 3). Il comprend un chien de garde et une fonction de surveillance de la température pour une fiabilité accrue. Les options de connectivité comprennent deux ports USB, un emplacement PCI et un emplacement ISA/PCI libre. Le système est équipé d’un processeur Pentium III à 1,26 GHz avec un FSB à 133 MHz et une mémoire SLC de 512 Ko, et prend en charge les communications PROFIBUS/MPI et TTY. Le stockage est assuré par un disque dur EIDE de 40 Go et un lecteur DVD-ROM, complétés par 256 Mo de mémoire RAM SDRAM-133 et un lecteur de disquettes 3,5 pouces de 1,44 Mo. Il fonctionne avec une alimentation industrielle de 110/230 V conforme à la norme NAMUR et est livré avec Windows 2000 Professional Multilanguage SP4 préinstallé (anglais, allemand, français, italien, espagnol).

Caractéristiques

• Graphismes AGP intégrés (8/16/32 Mo configurables)
• Interface Ethernet RJ45 10/100 Mbit/s
• Emplacement pour carte PC (PCMCIA Type 3)
• Fonctions de surveillance du chien de garde et de la température
• Deux interfaces USB
• Un emplacement d’extension PCI
• Un emplacement d’extension ISA/PCI libre
• Processeur Pentium III à 1,26 GHz (FSB à 133 MHz, SLC de 512 Ko)
• Prise en charge des communications PROFIBUS/MPI et TTY
• Disque dur EIDE de 40 Go et lecteur DVD-ROM
• Mémoire RAM SDRAM-133 de 256 Mo
• Lecteur de disquettes 3,5 pouces de 1,44 Mo
• Bloc d’alimentation industriel 110/230 V avec NAMUR
• Windows 2000 Professional Multilanguage SP4 préinstallé

Applications

Le SIMATIC Box PC 620 convient à diverses applications industrielles nécessitant une plateforme informatique robuste et fiable. Ses utilisations typiques incluent :

• Systèmes d’interface homme-machine (IHM)
• Acquisition et traitement des données
• Visualisation et commande des processus
• Commande et surveillance des machines
• Passerelles de communication industrielles
• Tâches d’automatisation industrielle

Spécifications techniques

Directives d’installation

1. La sécurité avant tout : Assurez-vous que toute l’alimentation de la zone d’installation est coupée avant de commencer les travaux.
2. Montage : Fixez solidement le PC industriel dans une armoire ou un rack industriel adapté, en prévoyant une ventilation suffisante et un espace adéquat pour le passage des câbles et la maintenance.
3. Raccordement électrique : Connectez le bloc d’alimentation industriel 110/230 V à une source d’alimentation stable et protégée. Vérifiez que la tension et la mise à la terre sont correctes.
4. Mise à la terre : Établissez une liaison correcte à la terre du châssis du PC industriel afin de réduire les parasites électriques et de garantir la sécurité.
5. Connexions des périphériques : Connectez les périphériques nécessaires, tels que les écrans, claviers, souris et câbles de communication (Ethernet, PROFIBUS/MPI, TTY, USB), à leurs ports respectifs.
6. Cartes d’extension : Si vous utilisez les emplacements PCI ou ISA/PCI, installez soigneusement des cartes d’extension compatibles en vous assurant qu’elles sont correctement insérées et fixées.
7. Gestion des câbles : Acheminez tous les câbles proprement et fixez-les correctement, en séparant les câbles d’alimentation des câbles de signal pour éviter les interférences. Utilisez un dispositif anti-traction lorsque cela est nécessaire.
8. Conditions environnementales : Assurez-vous que l’environnement d’exploitation respecte les plages de température et d’humidité spécifiées pour les PC industriels afin de garantir leur fiabilité à long terme.
9. Mise sous tension : Après avoir vérifié toutes les connexions, remettez l’alimentation sous tension et allumez le PC industriel.
